DAF 95XF. Manual - part 363

5

Changes in the electrical system from chassis number 0E527418

CHANGES IN THE ELECTRICAL SYSTEM

5-5

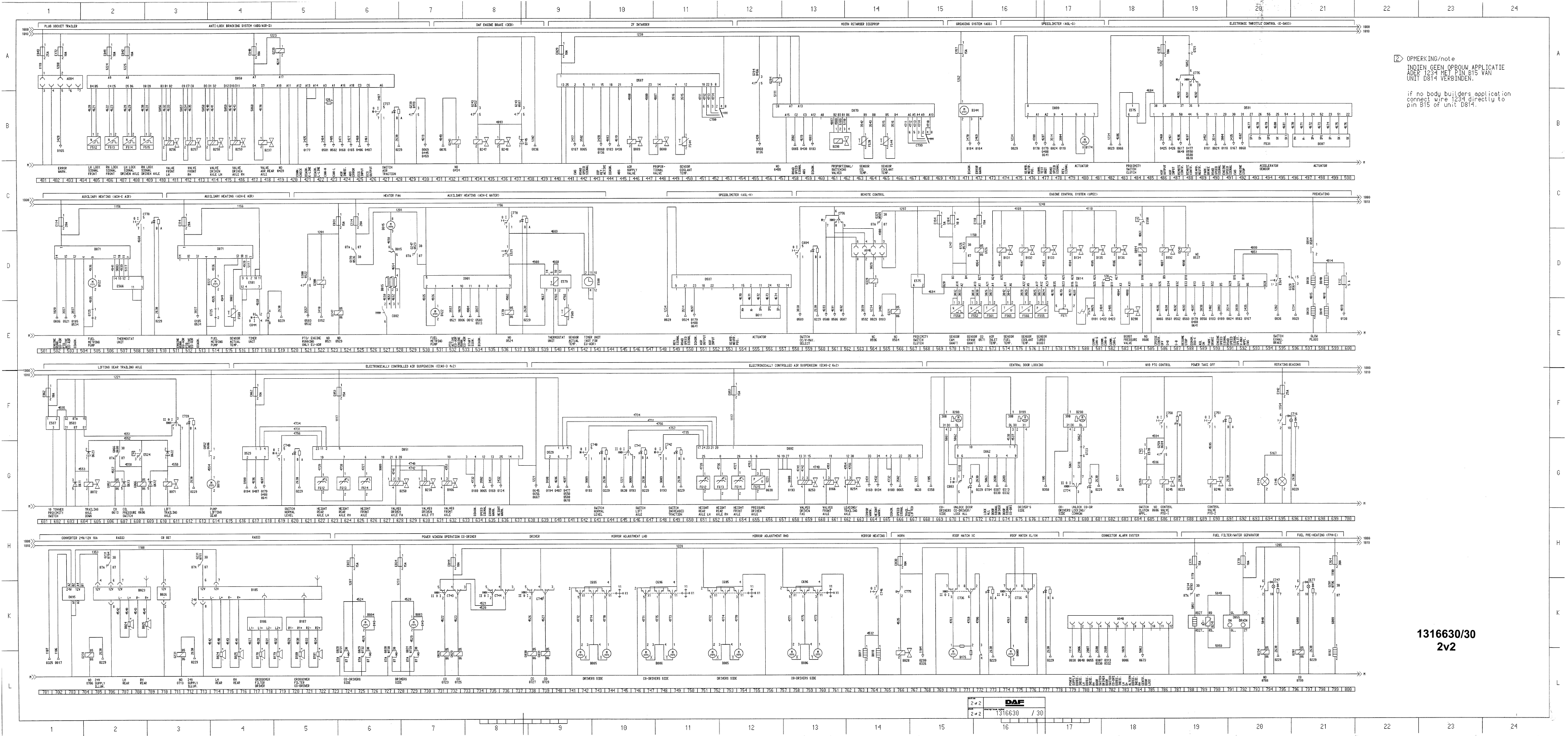

5.3 OVERVIEW OF BASIC CODES IN CIRCUIT DIAGRAM 1316630/30

Column 1

Basic code

Column 2

Description

Column 3

Number on search bar of circuit
diagram 1316630/ 30

Column 1 Column 2

Column 3

A000

Trailer socket (7-pin)

57/58/240/252/292/397

A001

Rear fog lamp/reversing light socket (7-pin)

270/275/395/398

A004

ABS FA socket (7-pin)

403

A007

24-V socket, 2-pin

394

A021

Diagnostic socket (16-pin)

181

A026

Superstructure width marker lights (4-pin)

241/253/395/399

A027

Accessories socket (4-pin)

399

A038

Accessories socket, 2-pin, 40A

392

A040

Alarm system socket

782

A042

Dashboard socket (2-pin)

359

A043

Seat console socket, driver’s side (2-pin)

391

A046

Connector for superstructure for remote control connection

563

A058

Trailer socket (15-pin)

58/59/241/254/270/275/293/393/400

A500

Batteries (2x)

1

A502

Integrated voltage regulator generator

3

B000

Windscreen wiper motor

81

B001

Windscreen washer pump motor

91

B002

Headlamp washer pump motor

93

B003

Electric window motor, driver’s side

729

B004

Electric window motor, co-driver’s side

726

B005

Left mirror adjustment motor

742/752

B006

Right mirror adjustment motor

747/758

B007

E-gas speed/engine actuator

498

B009

Roof hatch motor

775

B010

Starter motor

9

B011

Speed limiter motor

555

B015

Heater fan, 4-speed

377/527/528

B017

Mirror heating, driver’s side

763

B018

Mirror heating, co-driver’s side

764

B023

Radio

708

B024

Loudspeaker, left

707/714

B025

Loudspeaker, right

709/716

B026

CB

710

B028

Horn

766

B030

Cigar lighter, driver’s side

361

B032

Seat heating, driver’s side

387

B033

Seat heating, co-driver’s side

389

B036

D+ generator resistor

5

B038

Glow plug

30/597

B039

Glow plug

30/597

B040

Glow plug

598

B041

Glow plug

598

B042

Air dryer heating element

386

B043

Air-conditioning compressor

368

B071

Lifting-gear lifting valve

611

B072

Lifting-gear lowering valve

605

11

ǹ 0209

5

CHANGES IN THE ELECTRICAL SYSTEM

Changes in the electrical system from chassis number 0E527418

5-6

Column 1 Column 2

Column 3

B073

Lifting gear motor pump

614

B079

Valve, single-H protection

37

B088

Intarder proportional valve

488

B089

Intarder air supply valve

446

B122

Fuel feed pump for Eberspächer cab heater

505/514/531

B129

Headlamp height adjusting motor, left

221

B130

Headlamp height adjusting motor, right

223

B131

Pump unit/injector solenoid valve, cylinder 1

574

B132

Pump unit/injector solenoid valve, cylinder 2

576

B133

Pump unit/injector solenoid valve, cylinder 3

577

B134

Pump unit/injector solenoid valve, cylinder 4

579

B135

Pump unit/injector solenoid valve, cylinder 5

581

B136

Pump unit/injector solenoid valve, cylinder 6

583

B166

ECAS valve, front axle

632/661

B174

Speed limiter motor

480

B175

Roof hatch motor, Superspace cab

771

B178

Loudspeaker, left

717

B179

Loudspeaker, left

719

B180

Loudspeaker, right

720

B181

Loudspeaker, right

722

B182

Fuel heating

799

B185

Radio

717

B186

Loudspeaker filter, driver’s side

717

B187

Loudspeaker filter, co-driver’s side

720

B192

Engine brake valve

77/586

B199

Central door lock, driver’s side

675

B200

Central door locking motor, co-driver’s side F249 XH/ XC

670/679

B237

ASR valve

418

B238

Air supply valve, ECAS driven axle left/right (FT)

630

B241

Fuel filter/water separator heating element sensor

790

B243

Cross-axle lock control valve

278

B244

Longitudinal controlled slip differential control valve

280

B245

PTO control valve

686

B246

PTO control valve

690

B247

Engine brake (DEB) valve

434

B248

Engine brake (DEB) valve

436

B250

Air supply valve, ECAS driven axle left/right (FA)

628

B252

Recirculation valve

381

B253

Air supply valve, ECAS driven axle left/right

659

B254

Valve ECAS trailing/leading axle, lifting/lowering

662

B256

ABS valve, front left

411

B257

ABS valve, front right

412

B258

ABS valve, rear left

414

B259

ABS valve, rear right

416

B290

Electropneumatic boost pressure valve

584

B293

Gearbox gate protection valve

47

B294

Cab air suspension valve, switching off height control, front of cab

296

B298

Cab air suspension valve, switching off height control, rear of cab

461

B344

Electronic unit for automatic lubrication

472

B501

Compact tachograph

25

C000

Dipped beam, left

255

C001

Dipped beam, right

257

C002

Main beam, left

259

C003

Main beam, right

260

C006

Spotlights, left

262

11

ǹ 0209

5

Changes in the electrical system from chassis number 0E527418

CHANGES IN THE ELECTRICAL SYSTEM

5-7

Column 1 Column 2

Column 3

C007

Spotlights, right

263

C008

Fog light, front left

264

C009

Fog light, front right

266

C010

Width marker light, headlight, left

231

C011

Width marker light, headlight, right

243

C012

Width marker light, front left

232

C013

Width marker light, front right

244

C014

Front left direction indicator lamp

50

C015

Front right direction indicator lamp

53

C016

Side left direction indicator lamp

52

C017

Side right direction indicator lamp

55

C018

Rear left direction indicator lamp

51

C019

Rear right direction indicator lamp

54

C020

Brake light, left

290

C021

Brake light, right

292

C022

Rear light, left

234

C022

Rear light, right

246

C024

Fog light, rear left

268

C025

Fog light, rear right

269

C026

Reversing light, left

273

C027

Reversing light, right

274

C046

Map reading light, driver’s side

320/348

C047

Map reading light, co-driver’s side

322/349

C052

Heater fan light, left

365

C053

Heater fan light, right

366

C062

Stepwell lighting, driver’s side

307/330

C063

Stepwell lighting, co-driver’s side

313/331

C064

Central upper storage compartment lighting

303/355

C065

Central lower storage compartment lighting

304

C066

Right-hand storage compartment lighting

306

C067

Left-hand tool compartment lighting

323/356

C068

Right-hand tool compartment lighting

324/357

C071

Work lamp

20

C072

Ashtray light, left

362

C073

Ashtray light, right

363

C074

Width marker light, rear left

233

C075

Width marker light, rear left

246

C110

Bunk light with switch down

351

C111

Bunk light with switch up

352

C115

Bunk light with switch

302

C130

Red interior nightlight, driver’s side

345

C139

Red interior nightlight, co-driver’s side

342

C144

Rotating light, left

693

C145

Rotating light, right

695

C148

Interior lighting, driver’s side, 2 x 21W

315/334

C149

Interior lighting, co-driver’s side, 2 x 21W

309/338

C150

Left-hand storage compartment lighting

353

C151

Interior lighting with central switch

326

C154

Rear number plate light, left (tractors)

237

C155

Rear number plate light, right (tractors)

249

C156

Width marker light, left, 1st (tractors))

238

C157

Width marker light, right, 1st (tractors))

250

C158

Width marker light, left, 2nd (tractors))

239

C159

Width marker light, right, 2nd (tractors))

252

C539

Accessories contact-start switch

14
