DAF 95XF. Manual - part 347

5

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

Modifications to the electrical installation from chassis number 0E477514

4-2

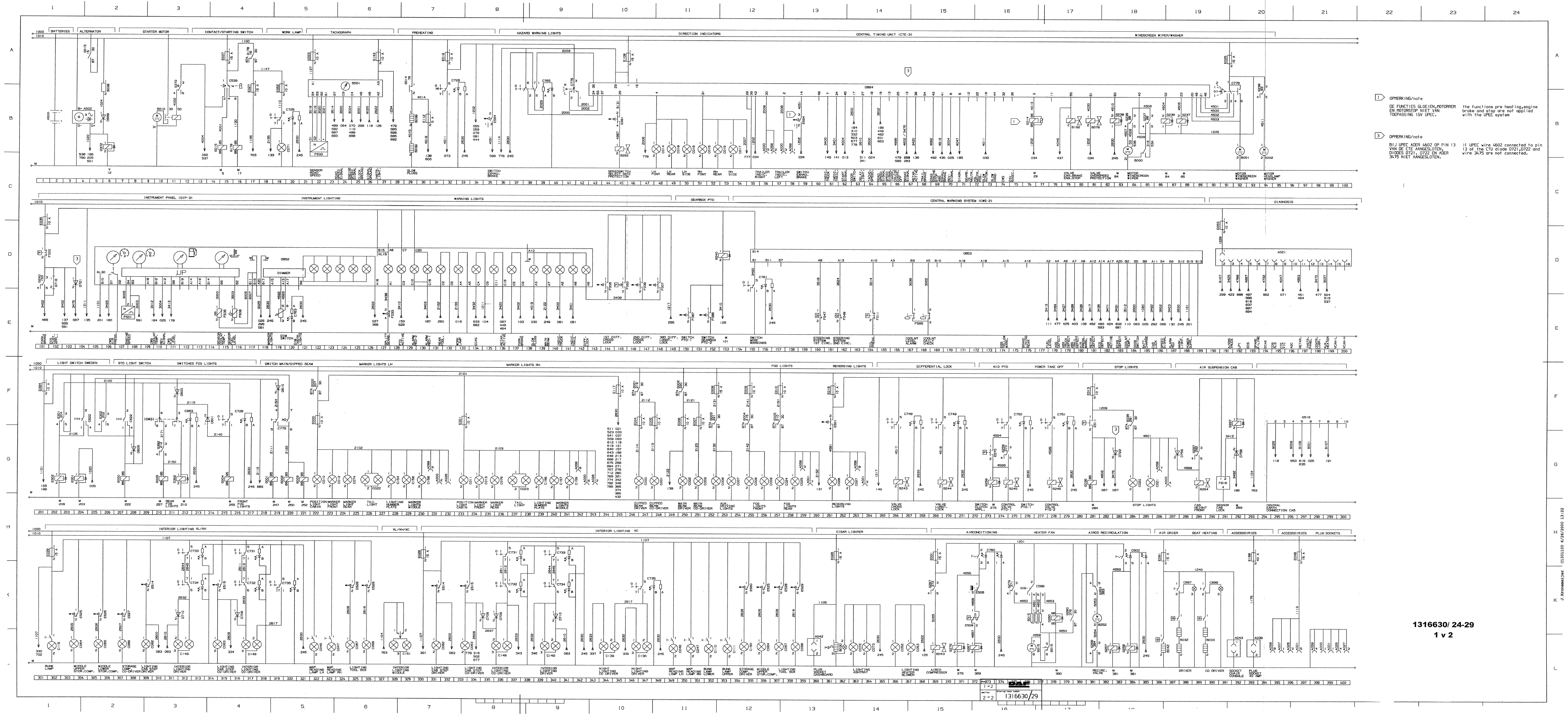

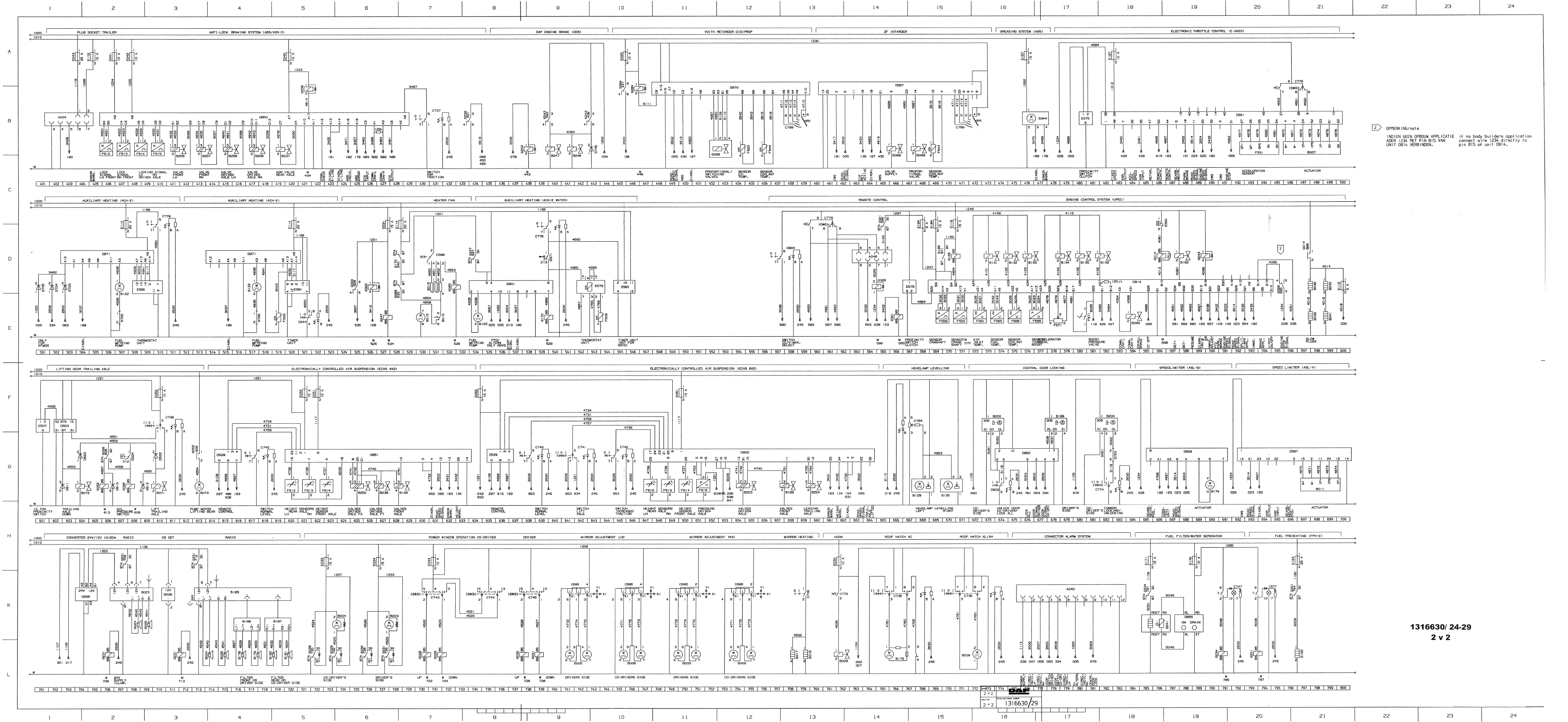

4.2 CIRCUIT DIAGRAM 1316630/24-29

This page provides room for your own notes on
the circuit diagram.

11

ǹ 0209

5

Modifications to the electrical installation from chassis number 0E477514

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

4-3

4.3 OVERVIEW OF BASIC CODE NUMBERS IN CIRCUIT DIAGRAM

1316630/24-29

Column 1

:

Basic code number

Column 2

:

Description

Column 3

:

Number on search bar of
circuit diagram
1316630/13-23

Column 1

Column 2

Column 3

A000

(Semi-)trailer socket (7-pin)

56/57/231/243/287/399

A001

Rear fog light back-up light socket (7-pin)

260/264/397/399

A004

ABS FA socket (7-pin)

404

A007

24V socket (2-pin)

395

A021

Diagnostic socket (16-pin)

191

A026

Superstructure side-lights (4-pin)

232/243/396/400

A027

Accessory socket (4-pin)

400

A038

Accessory socket (2-pin) 40A

394

A040

Alarm system socket

776

A042

Dashboard socket (2-pin)

360

A043

Chair console socket on driver’s side (2-pin)

392

A046

Connector for the body builder for remote control connection

563

A058

(Semi-)trailer socket (15-pin)

57/58/231/242/259/263/286/395/398

A500

Batteries (2)

2

A502

Generator of integrated voltage regulator

4

B000

Windscreen-wiper motor

84

B001

Windscreen-wiper pump motor

92

B002

Headlight-washer pump motor

94

B003

Electric motor for window control, driver’s side

728

B004

Electric motor for window control, co-driver’s side

724

B005

Left-hand mirror adjustment motor

741/750

B006

Right-hand mirror adjustment motor

745/754

B007

Vehicle/engine speed regulator motor E-gas

496

B009

Roof hatch motor

772

B010

Starting motor

8/11

B011

Electric motor for speed limiter

697

B015

4-speed heater fan

376/378/530/531

B017

Mirror heating, driver’s side

758

B018

Mirror heating, co-driver’s side

759

B023

Radio

707

B024

Left-hand loudspeaker

708/714

B025

Right-hand loudspeaker

709/715

B026

Citizen Band

711

B028

Air horn

762

B030

Cigarette lighter, driver’s side

362

B032

Seat heating, driver’s side

388

B033

Seat heating, co-driver’s side

390

B036

Resistor, alternator, D+

6

B038

Glow filament

29/598

B039

Glow filament

29/598

B040

Glow filament

599

B041

Glow filament

599
