5

Modifications to the electrical installation from chassis number 0E473500

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

3-3

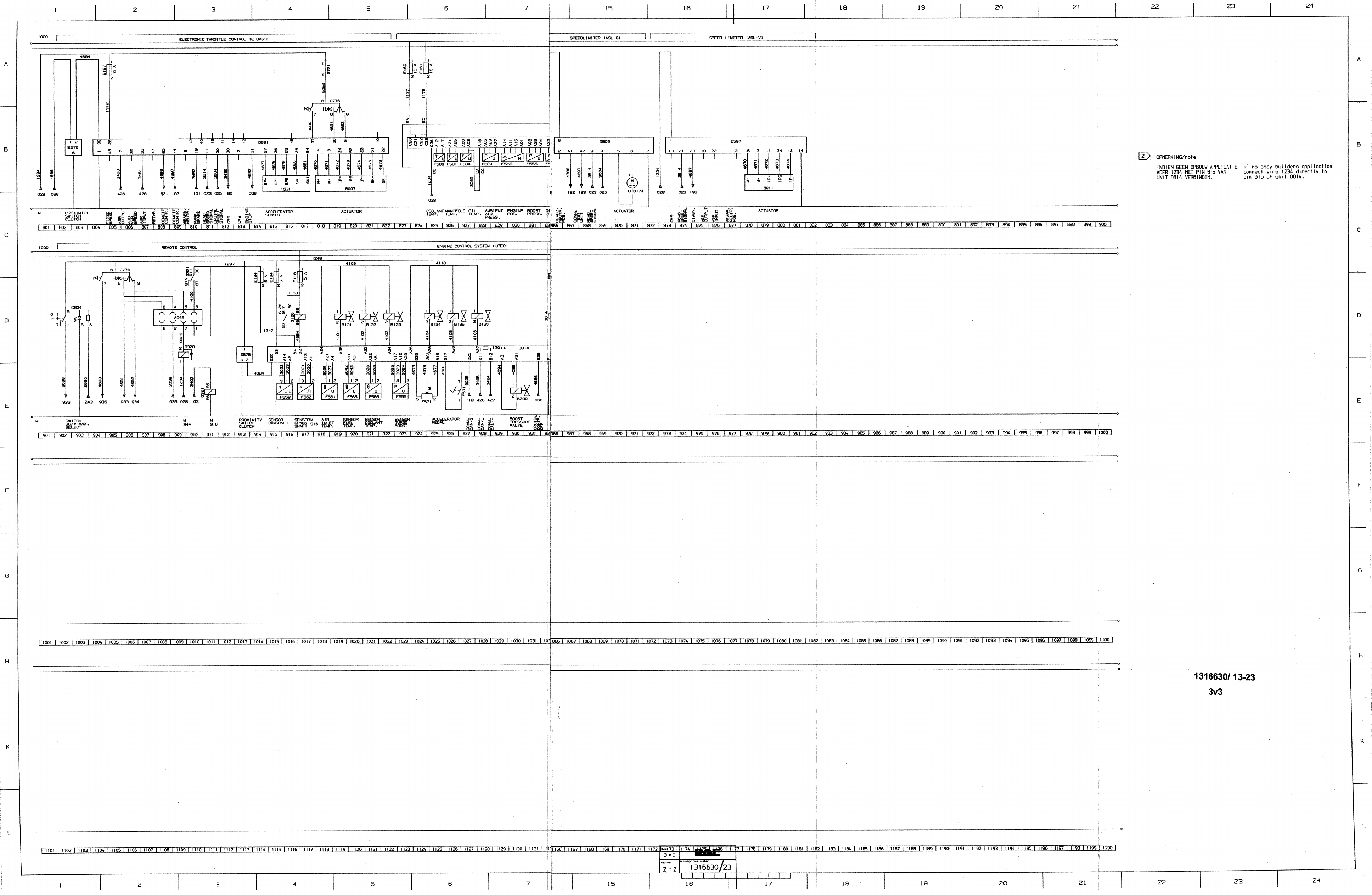

3.3 OVERVIEW OF BASIC CODE NUMBERS IN CIRCUIT DIAGRAM

1316630/13-23

Column 1

:

Basic code number

Column 2

:

Description

Column 3

:

Number on search bar of circ
uit diagram 1316630/13-23

Column 1

Column 2

Column 3

A000

(Semi-)trailer socket (7-pin)

56/57/230/241/284/399

A001

Rear fog light back-up light socket (7-pin)

258/262/397/399

A004

ABS FA socket (7-pin)

404

A007

24V socket (2-pin)

395

A021

Diagnostic socket (16-pin)

191

A026

Superstructure side-lights (4-pin)

230/241/396/400

A027

Accessory socket (4-pin)

400

A031

Diagnostic socket, 2-pin, SAE CUMMINS

849/850

A038

Accessory socket (2-pin) 40A

394

A040

Alarm system socket

776

A042

Dashboard socket (2-pin)

360

A043

Chair console socket on driver’s side (2-pin)

392

A046

Connector for the body builder for remote control connection

908

A500

Batteries (2)

2

A502

Generator of integrated voltage regulator

4

B000

Windscreen-wiper motor

84

B001

Windscreen-wiper pump motor

92

B002

Headlight-washer pump motor

94

B003

Electric motor for window control, driver’s side

728

B004

Electric motor for window control, co-driver’s side

724

B005

Left-hand mirror adjustment motor

741/750

B006

Right-hand mirror adjustment motor

745/754

B007

Vehicle/engine speed regulator motor E-gas

818

B009

Roof hatch motor

772

B010

Starting motor

8/11

B011

Electric motor for speed limiter

878

B015

4-speed heater fan

376/378/521/522/523

B017

Mirror heating, driver’s side

758

B018

Mirror heating, co-driver’s side

759

B023

Radio

707

B024

Left-hand loudspeaker

708/714

B025

Right-hand loudspeaker

709/715

B026

Citizen Band

711

B028

Air horn

762

B030

Cigarette lighter, driver’s side

362

B032

Seat heating, driver’s side

388

B033

Seat heating, co-driver’s side

390

B036

Resistor, alternator, D+

6

B038

Glow filament

30/947

B039

Glow filament

30/947

B040

Glow filament

948

B041

Glow filament

948

11

ǹ 0209

5

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

Modifications to the electrical installation from chassis number 0E473500

3-4

Column 1

Column 2

Column 3

B042

Air dryer element heating

386

B043

Air-conditioning compressor

369

B071

Lifting-gear lifting valve

613

B072

Lifting-gear lowering valve

607

B073

Lifting-gear motor pump

617

B079

Valve single-H-safety

81

B088

Intarder valve, proportional

468

B089

Intarder valve, air supply

466

B122

Fuel metering pump for auxiliary heating, Eberspächer

510/526

B129

Electric motor for left-hand headlight-height adjustment

678

B130

Electric motor for right-hand headlight-height adjustment

680

B131

Magnetic valve pump unit/injector cylinder 1

919

B132

Magnetic valve pump unit/injector cylinder 2

921

B133

Magnetic valve pump unit/injector cylinder 3

922

B134

Magnetic valve pump unit/injector cylinder 4

925

B135

Magnetic valve pump unit/injector cylinder 5

926

B136

Magnetic valve pump unit/injector cylinder 6

928

B166

Valve, ECAS front axle

634/665

B168

Glow filament for D1LC auxiliary heating

508

B170

Automatic lubrication pump with push-button switch

475

B174

Electric motor for speed limiter

871

B175

Roof panel motor Super Space Cab

766

B178

Left-hand loudspeaker

716

B179

Left-hand loudspeaker

718

B180

Right-hand loudspeaker

719

B181

Right-hand loudspeaker

720

B182

Fuel heater

797

B185

Radio

713

B186

Loudspeaker filter, driver’s side

717

B187

Loudspeaker filter, co-driver’s side

719

B192

Engine brake valve

79/851/934

B199

Central door locking, driver’s side

688

B200

Central door-locking motor, co-driver’s side F249 XH/XC

683/693

B237

ASC valve

419

B238

Valve ECAS driven axle, left/right, air supply (FT)

632

B241

Sensor for heating element fuel filter/water separator

785

B243

Axle locking differential control valve

265

B244

Inter-axle locking differential control valve

268

B245

PTO control valve

273

B246

PTO control valve

277

B247

Engine brake (DEB) valve

440

B248

Engine brake (DEB) valve

441

B250

Valve ECAS driven axle, left/right, air supply (FA)

630

B252

Recirculation valve

381

B253

Valve ECAS driven axle, left/right, air supply

662

B254

Valve ECAS trailing/leading axle lifting/lowering

667

B256

Left-hand front ABS valve

411

B257

Right-hand front ABS valve

413

B258

Left-hand rear ABS valve

415

B259

Right-hand rear ABS valve

417

B290

Electro-pneumatic boost pressure valve

930

B293

Gearbox gate safety valve

45

11

ǹ 0209

5

Modifications to the electrical installation from chassis number 0E473500

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

3-5

Column 1

Column 2

Column 3

B294

Switch-off cab suspension valve, front height control

288

B298

Switch-off cab suspension valve, back height control

452

B501

Compact tachograph

22

C000

Dipped beam, left

245

C001

Dipped beam, right

246

C002

Main beam, left

249

C003

Main beam, right

250

C006

High-beam headlight, left

251

C007

High-beam headlights, right

252

C008

Fog light, front left

254

C009

Fog light, front right

255

C010

Side-headlight, left

220

C011

Side-headlight, right

232

C012

Side-light, front left

222

C013

Side-light, front right

233

C014

Direction indicator lamp, front left

48

C015

Direction indicator lamp, front right

51

C016

Direction indicator lamp, left, side

50

C017

Direction indicator lamp, right, side

54

C018

Rear direction indicator, left

49

C019

Rear direction indicator, right

52

C020

Brake light, left

281

C021

Brake light, right

283

C022

Rear light, left

225

C023

Rear light, right

236

C024

Fog light, rear left

256

C025

Fog light, rear right

257

C026

Back-up light, left

260

C027

Back-up light, right

261

C046

Map-reading lamp, driver’s side

322/349

C047

Map-reading lamp, co-driver’s side

323/351

C052

Heater fan light, left

366

C053

Heater fan light, right

367

C062

Stepwell lighting, driver’s side

309/331

C063

Stepwell lighting, co-driver’s side

315/333

C064

Central upper storage compartment lighting

304/356

C065

Central lower storage compartment lighting

305

C066

Right-hand storage compartment lighting

307

C067

Left-hand storage compartment lighting

325/357

C068

Right-hand tool compartment lighting

326/358

C071

Work lamp

19

C072

Ashtray light, left

363

C073

Ashtray light, right

364

C074

Side-light, rear left

223

C075

Side-light, rear left

234

C110

Lower bunk reading lamp with switch

352

C111

Upper bunk reading lamp with switch

353

C115

Bunk reading lamp with switch

302

C130

Red interior night light, driver’s side

346

C139

Red interior night light, co-driver’s side

344

11
