Inspection and adjustment

COMPONENTS

3-1

3. INSPECTION AND ADJUSTMENT

3.1 CHECKING ELECTRICAL SYSTEMS

Special tools that may be used, are:
-

DAVIE 2.0

-

multimeter, preferably digital

-

DELSI 2

DAVIE 2.0
For information on how to use DAVIE 2.0, see
the instructions supplied with the DAVIE
equipment.

Multimeter
For the use of a digital multimeter, see the
instructions supplied with the meter and the
section “Signal measuring”.

DELSI
DELSI stands for DAF ELectronic SImulator.
A road speed signal is required for testing a
number of electronic systems.
DELSI 2 (DAF no. 694941) is an electronic road
speed simulator which can only be used in
combination with a compact tachograph.
DELSI is connected to the road speed sensor
plug on the gearbox.
To connect the DELSI, you must first break the
seal on the connector. The road speed signal
can be regulated with a rotary knob.
The road speed setting can be read on the
tachograph.
For a reliable operational test the road speed
should be above 20 km/h.

Note:
Remember to seal the road speed sensor
plug again after DELSI has been used.

2

ǹ 9811

5

COMPONENTS

Inspection and adjustment

3-2

2

ǹ 9811

5

Removal and installation

COMPONENTS

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVING AND INSTALLING CONTACTS FROM CONNECTORS

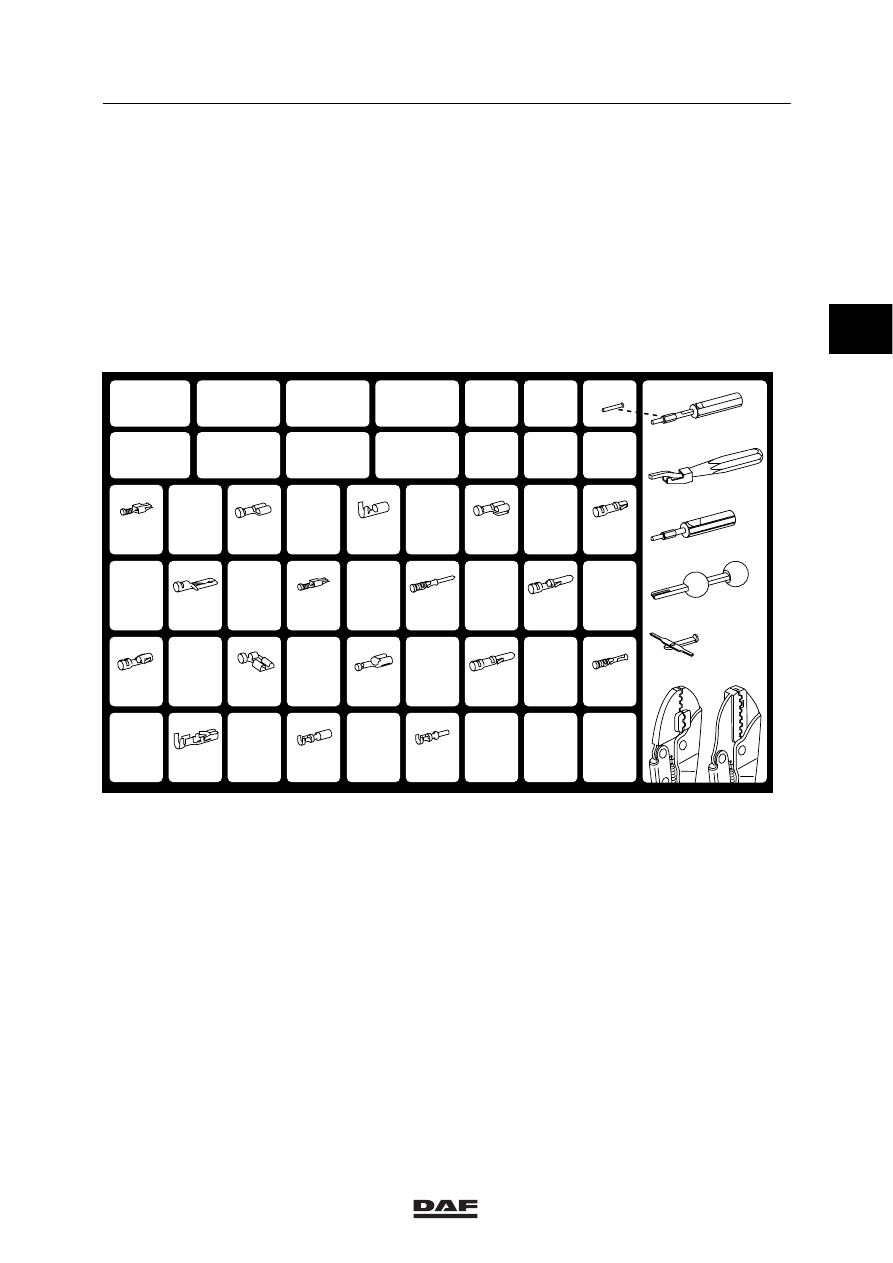

Contact kit A (DAF no. 0694960)
If additions are made to the wiring, a contact
may have to be removed from the connector.
For this purpose special ejectors have been
developed, which are included in the contact kit.
To facilitate the selection of the contact, crimping
tool and ejector, a sticker has been affixed to the
inside of the box.

A

B

C

D

1

2

3

4

5

067872

067876

067875

067877

067868

694953

694962

694959

694954

694956

694955

694957

694958

I

II

VII

VI

V

IV

III

067867

067865

067870

067871

067866

I

-

B

VII

ø

1-2,5 mm

2

I

-

B

V

ø

1-2,5 mm

2

067874

II

-

1

VII

ø

1-2,5 mm

2

067873

II

-

4

-

ø

1-2,5 mm

2

067864

I

-

B

III

ø

1- 2,5 mm

2

678375

II

-

3

IV

ø

1-2,5 mm

2

678374

II

-

3

IV

ø

1-2,5 mm

2

067878

I

-

D

-

ø

1-2,5 mm

2

067869

I

-

D

V

ø

2-4 mm

2

II



-

4

VII

ø

1-2,5 mm

2

I

-

C

-

ø

1-3 mm

2

II

-

4

-

ø

1-2,5 mm

2

I

-

C

V

ø

1-2,5 mm

2

I

-

B

III

ø

1-2,5 mm

2

I

-

B

VII

ø

1-2,5 mm

2

I

-

C

VII

ø

1-2,5 mm

2

I

-

D

V

ø

2-4 mm

2

W 5 03 019

2

ǹ 9811

5

COMPONENTS

Removal and installation

4-2

The information given on this sticker is to be
interpreted as follows:
At the top is the DAF no. of the contact shown.
Roman numerals I and II, shown under the
illustrations, refer to the crimping tool to be
used.

The numeral or letter added to Roman numeral I
or II indicates the hole in the tool in which the
contact is to be placed.
Roman numerals III to VII refer to the type of
ejector to be used for removing the contact from
the connector.
The information at the bottom refers to the wire
core cross sectional area suitable for the
contact.

Contact kit B (DAF no. 1240065)
Additional crimping and ejector tools are
required for SCAT contacts and for micro-timer
contacts.
To facilitate the selection of the contact, crimping
tool and ejector, a sticker has been affixed to the
inside of the box.

067867

I

-c

V

ø1-2,5 mm

2

W 5 03 018

2
