DAF 95XF. Manual - part 87

2

Disassembly and assembly

XE ENGINE

5-3

13

8

2

1

12

3

4 5

6

7

9 10 11

M200671

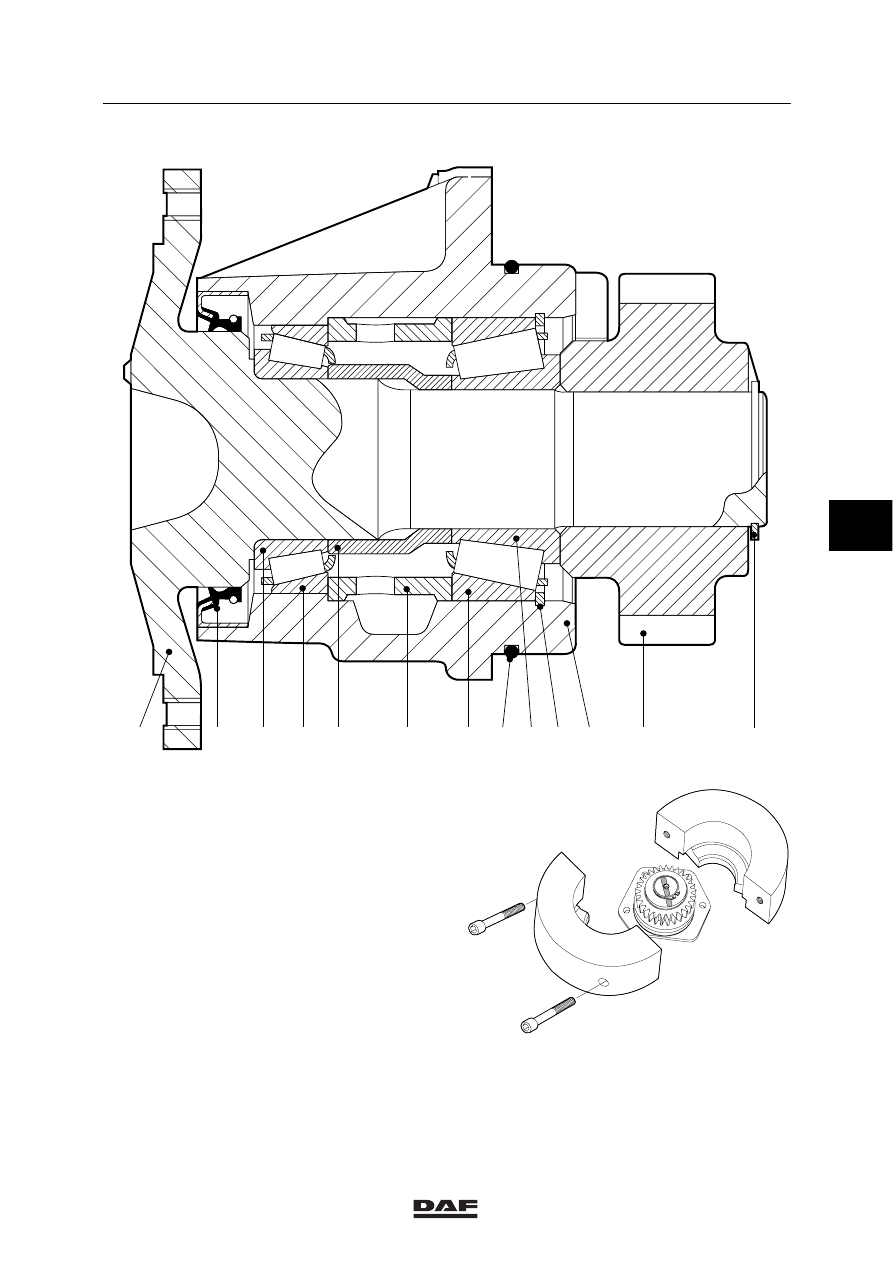

2.

Fit the special tool (DAF no.1329445) under
the gear wheel (12) and press the shaft out
of the gear wheel (12).

3.

Support the bearing housing (11) and press
the shaft until the bearing (9) is released
from the shaft.

4.

Remove the shaft from the bearing housing
(11) and remove the spacer sleeve (5).

5.

Remove the bearing (3) from the shaft.

6.

Remove the oil sealing ring (2) from the
bearing housing (11).

7.

Remove the circlip (10) from the bearing
housing (11).

8.

Support the bearing housing (11) and press
the bearing rings (4) and (7), with
intermediate ring (6), jointly out of the
bearing housing (11).

M200932

5

ǹ 0008

2

XE ENGINE

Disassembly and assembly

5-4

Assembling the fan drive

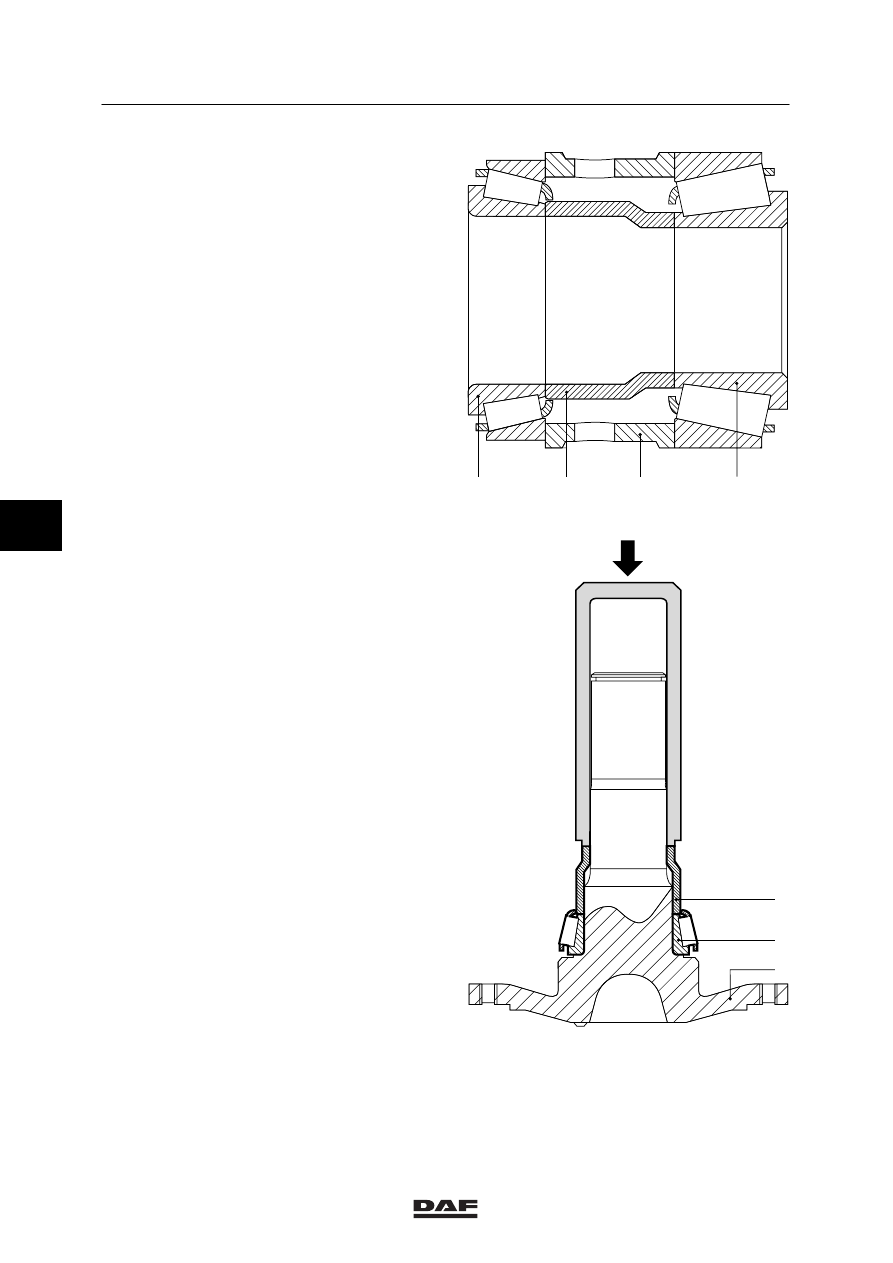

Note:
The bearings (3) and (9), with spacer sleeve (5)
and intermediate ring (6), go together and must
be replaced as a set. This is necessary to
obtain a proper bearing play.
The parts must be free of dirt and grease.

1.

Using the special tool (DAF no. 1329386),
press the bearing (3) with spacer (5) over
the shaft (1).

9

6

5

3

M200679

5

3

1

M200680

5

ǹ 0008

2

Disassembly and assembly

XE ENGINE

5-5

Note:
The holes in the intermediate ring should be on
the oil sealing ring side.

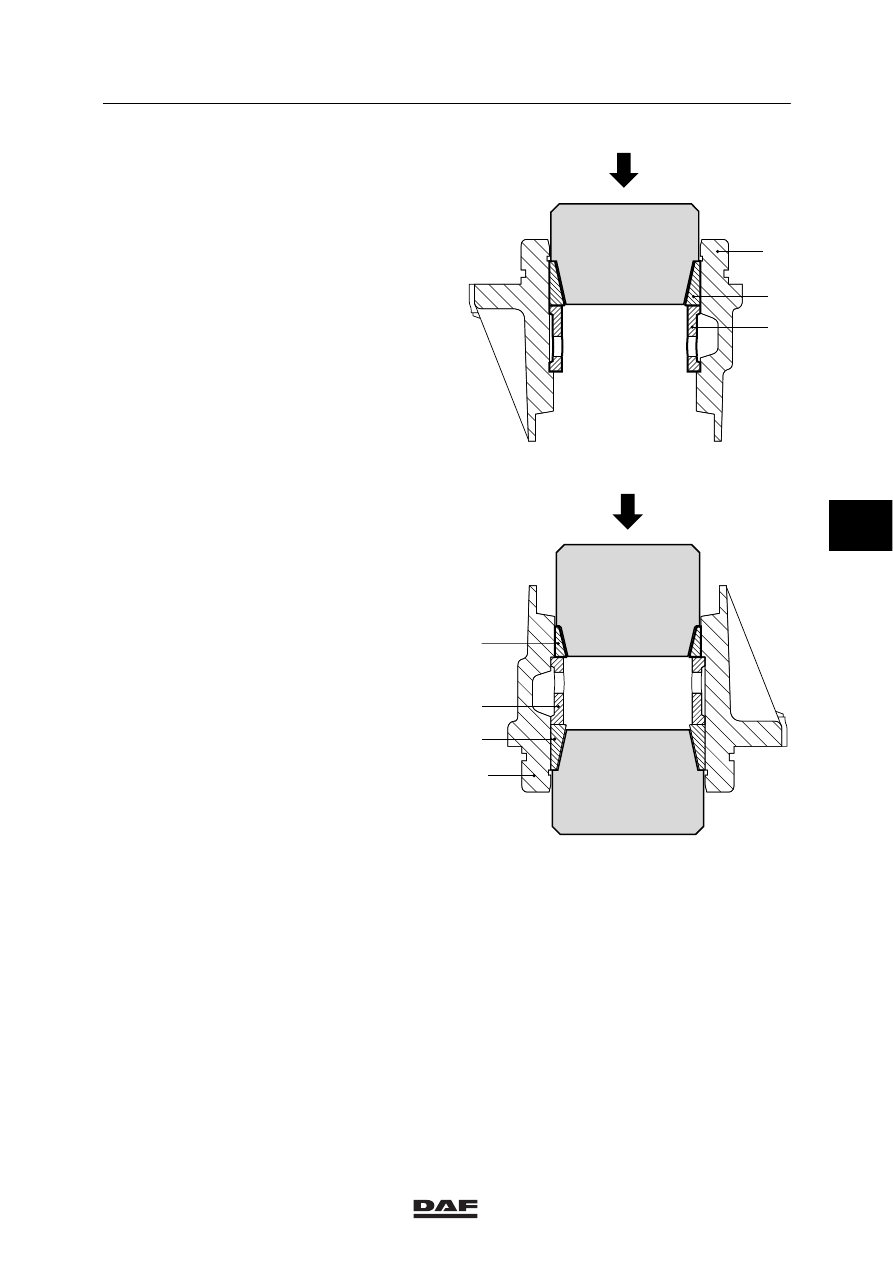

2.

Install the intermediate ring (6) in the
bearing housing (11).

3.

Use the special tool (DAF no. 1329383) to
press the bearing ring (7) into the bearing
housing (11) until it abuts on the
intermediate ring (6).

4.

Turn the bearing housing (11) and support
the bearing ring (7), using the special tool
(DAF no. 1329383).

5.

Use the special tool (DAF no. 1329384) to
press the bearing ring (4) into the bearing
housing (11) until it abuts on the
intermediate ring (6).

11

7

6

M200681

4

6

7

11

M200682

5

ǹ 0008

2

XE ENGINE

Disassembly and assembly

5-6

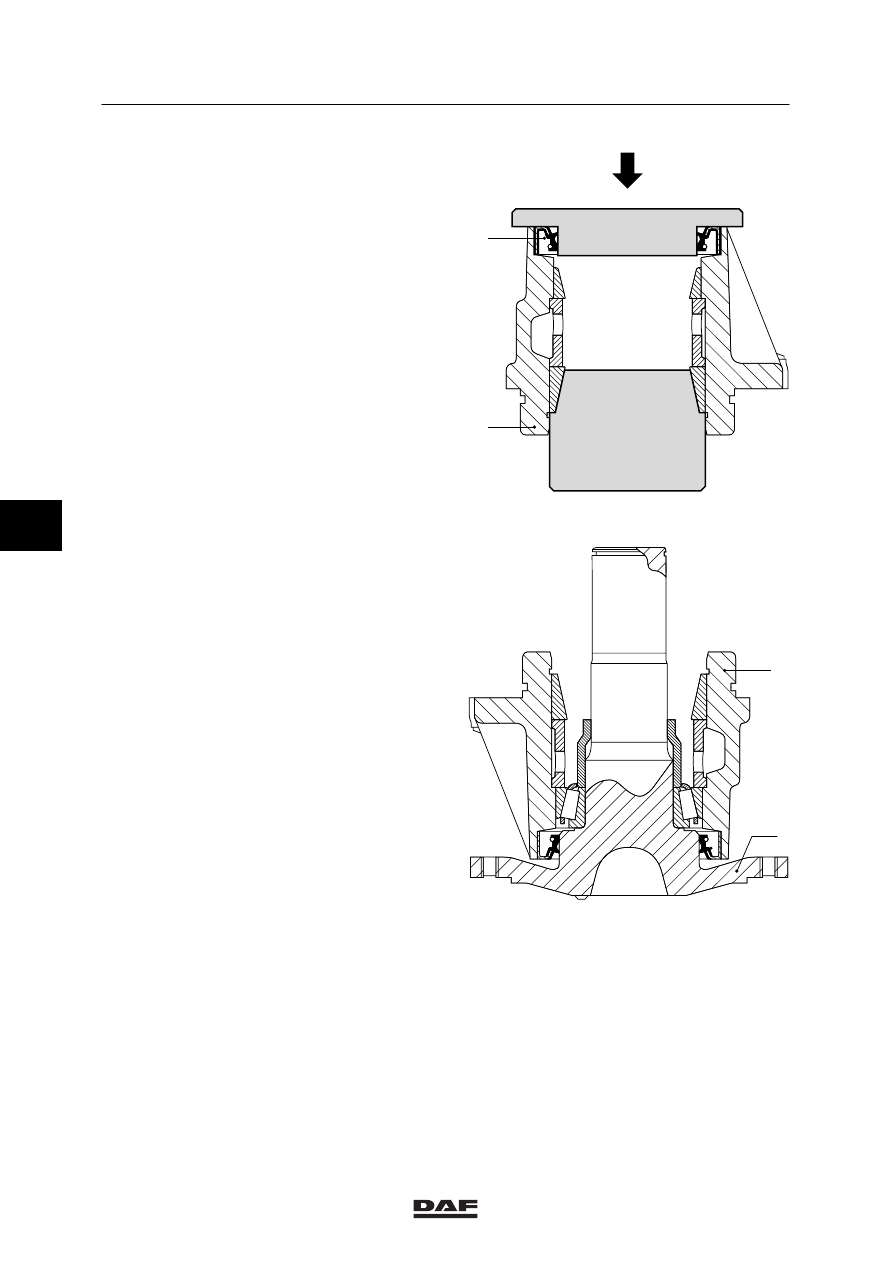

6.

Use the special tool (DAF no. 1329385)) to
press the oil sealing ring (2) into the bearing
housing (11) until it is level with the front of
the bearing housing (11).

7.

Lightly oil the bearing face of the oil sealing
ring on the shaft (1) and carefully install the
shaft (1) in the bearing housing (11).

M200683

2

11

11

1

M200684

5

ǹ 0008
