Кузов

 260

ТеХНиЧесКие ХАРАКТеРисТиКи

Узлы и элементы

описание

Грузовая платформа

днище кузова выполнено из двух листов высокопластичной оцинкованной стали толщиной

2,5 мм, соединенных встык посередине платформы продольным лазерным швом.
кузов окрашивается в цвет декоративного покрытия кабины.

Устройство грузовой

платформы

2 несущих лонжерона, выполненные из высокопластичной оцинкованной стали.
1 поперечная опора гидроцилиндра из стальной трубы.
поперечины из высокопластичной оцинкованной листовой стали. вся конструкция защищена

от коррозии порошковой краской.

Надрамное устройство

2 лонжерона с-образного сечения из высокопластичной стали толщиной 2,5 мм, соединенные внутри снизу увеличенной косынкой.
крепление к раме базового автомобиля посредством штампованных кронштейнов из высокопластичной стали.
1 нижняя опора гидроцилиндра из листа и стальной механосварной трубы с горячецинковым покрытием.
1 задняя оцинкованная поперечина на шарнирах.
Буферные ограничители по краям лонжерона.
Защитная решетка задних фонарей.
Защита от заезда под автомобиль и кронштейны для крыльев из оцинкованного листа.

Борта

Борта из высокопластичной профилированной холодногнутой стали толщиной 15/10, собранные методом непрерывной лазерной сварки.
Защита от коррозии обеспечивается методом покрытия порошковой краской.
Ручки запорных устройств с усиленным гальванопокрытием, убирающиеся в углубления в бортах.

Устройство для перевозки лестницы

Боковины из оцинкованного листа. панели и поперечины из плакированного листа собраны при помощи завальцованных болтов.

Электронасос

12 вольт / 2 квт
Рабочая температура: -20... +70°C.

Гидроцилиндр

телескопический, с азотированным плунжером, трехзвенный, диаметр 107 мм.
Макс. давление: 20 бар.

Рабочая жидкость

Рабочая жидкость. Минеральное масло ISO HV 46 или аналогичное.

 261

ОС

ОБЕННОС

ТИ

Кузов

Автомобиль-самосвал, мм

длина грузовой платформы

3 200

Габаритная длина автомобиля

3 248

собственная ширина

2 000

Наибольшая ширина

2 100

высота бортов

350

общая масса узлов для переоборудования, кг

550

РАЗМеРы

данная модификация относится только к версии L2 с простой кабиной; характеристики самосвальной установки см. в приведенной таблице.

данные по шасси с кабиной L2 приведены в рубрике "Размеры" автомобиля в версии "платформа".

Кузов

 262

МАссы АвТоМоБилеЙ и БУКсиРУеМыХ ПРиЦеПов, КГ

подробности см. в техническом паспорте своего автомобиля.
во всех странах необходимо неукоснительно соблюдать

правила, установленные местным законодательством.

информацию о буксировке прицепа и разрешенной

максимальной массе автопоезда можно получить в сервисной

сети изготовителя.
в случае буксировки прицепа допустимую максимальную

скорость следует уменьшить (придерживайтесь действующих в

вашей стране правил).
Масса прицепа, оборудованного тормозной системой, может

быть увеличена в пределах РММа при условии уменьшения

на такую же величину массы автомобиля-тягача в пределах

МдМГа. следует помнить, что буксировка прицепа облегченным

тягачом может ухудшить курсовую устойчивость автомобиля на

дороге.
указанные величины РММа и буксируемых масс допустимы для

условий вождения на высоте над уровнем моря до 1000 метров;

далее указанную массу буксируемого прицепа следует

уменьшать на 10 % при подъеме на каждую последующую

1000 метров.
при высоких температурах окружающего воздуха некоторые

эксплуатационные и рабочие характеристики автомобиля могут

автоматически снижаться, чтобы предохранить двигатель от

перегрузки; при температуре за бортом выше 37°C следует

уменьшить массу буксируемого прицепа.
снаряженная масса автомобиля включает в себя массу

порожнего автомобиля, массу водителя (75 кг) и массу

топливного бака, заправленного на 90%.

перед тем как тронуться в путь с

прицепом, убедитесь в том, что:
-  вертикальная нагрузка

на шаровую опору

фаркопа не превышает

параметр (S), указанный

в табличке технических

характеристик прицепа.

-  масса буксируемого

прицепа ниже параметра,

указанного в табличке

технических характеристик

прицепа и максимальная

разрешенная масса

груженого автомобиля

не превышает параметр.

указанный в табличке

технических характеристик

автомобиля.

-  при буксировке прицепа

с несущим кузовом,

максимальная допустимая

масса автопоезда не

должная превышать

параметр, указанный в

табличке технических

характеристик

автомобиля.

общие сведения

 263

ОС

ОБЕННОС

ТИ

Кузов

ГидРАвлиЧесКАЯ сисТеМА

При любых работах с гидравлической системой строго

соблюдайте указанные меры предосторожности.

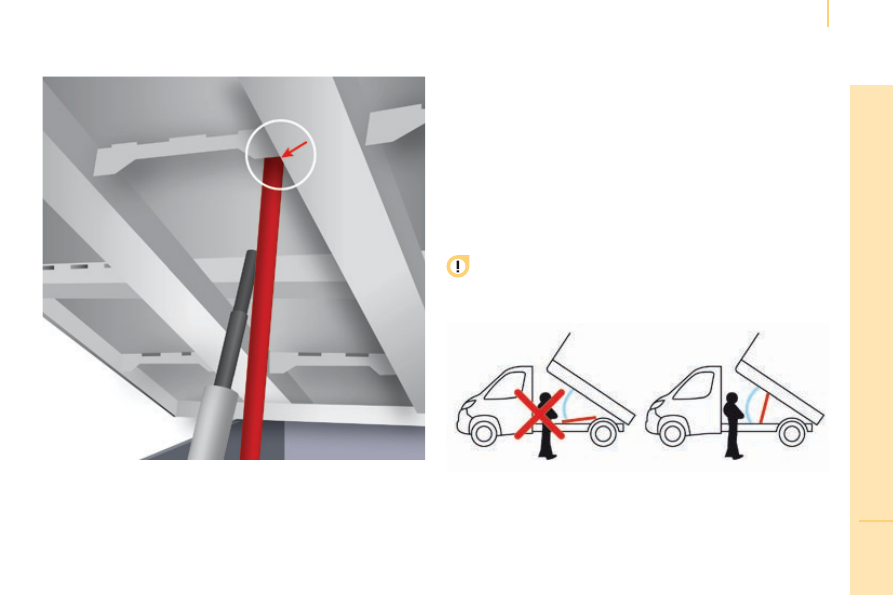

●  перед началом проведения работ под платформой

примите меры безопасности - установите под нее упор (его

положение показано красной стрелкой под днищем кузова).

●  Запрещается находиться под платформой без упора.
●  отключите электрическое питание гидроэлетропривода при

помощи размыкателя электроцепи.

●  выключите двигатель на остановленном автомобиле.

по соображениям безопасности, категорически

запрещается находиться под поднятой платформой во

время разгрузки или в ходе технического обслуживания.
