Принадлежности для перевозки грузов и багажа

 164

ТЯГово-сЦеПНое УсТРоЙсТво с

 БысТРосъеМНоЙ ШАРовоЙ оПоРоЙ
описание

Монтаж и демонтаж шара тягово-сцепного

устройства производится легко и быстро

без всякого инструмента.

сведения о максимальной нагрузке на

тягово-сцепное устройство см. в рубрике

"технические характеристики - Массы".
о безопасном вождении автомобиля с тягово-

сцепным устройством читайте в рубрике

"дополнительное оборудование - Буксировка

прицепа".

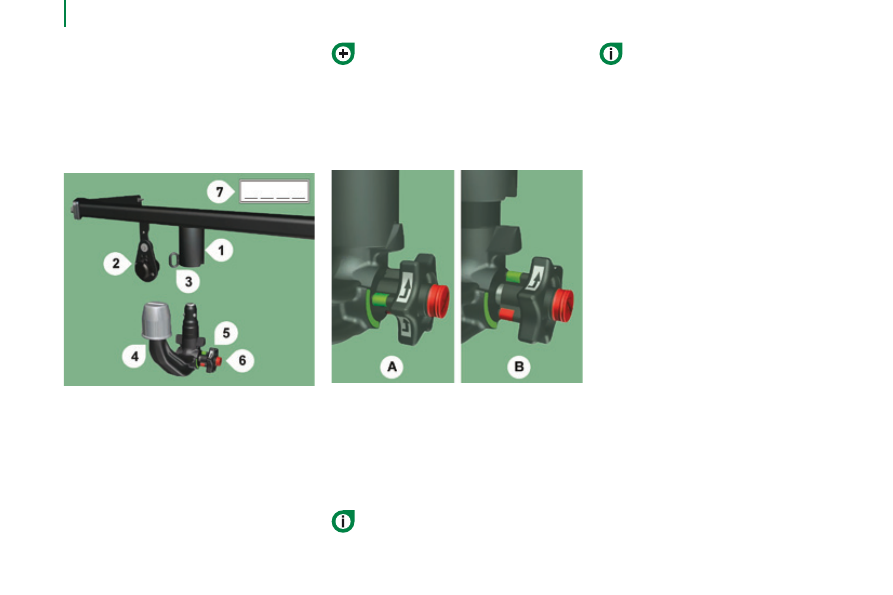

1.

  кронштейн фиксатора.

2.

  Разъем для подключения

электрожгута прицепа.

3.  страховочное кольцо.
4.  съемный шар.
5.

  Рычажок механизма запирания /

отпирания.

6.  Замочная скважина.
7.  этикетка для записи артикула ключа.

A.



в замкнутом положении: рычажок

механизма запирания контактирует с

шаром (без зазора).

B.  в незамкнутом положении: рычажок

механизма запирания не контактирует

с шаром (зазор около 5 мм).

Проверка перед использованием ТсУ

убедитесь, что шаровая опора

надежно закреплена, а также:
-  зеленая метка рычажка механизма

запирания совпадает с зеленой

меткой на шаре,

-  рычажок механизма запирания

контактирует с шаром,

-  замок замкнут и ключ из него

извлечен; рычажок механизма

запирания больше не перемещается,

-  шаровая опора неподвижно сидит на

кронштейне; проверьте это, с силой

попытавшись пошевелить ее рукой.

Меры предосторожности при

использовании ТсУ

Никогда не отпирайте замок фаркопа, если к нему

присоединен прицеп или на шаровой опоре установлено

устройство для перевозки грузов и предметов.
Никогда не превышайте максимально допустимую массу

груженого автомобиля (МдМГа), прицепа и суммарную

максимальную массу автопоезда (РММа).

соблюдайте правила страны, по

которой вы проезжаете.

После использования ТсУ
при совершении поездок без прицепа или

устройств для перевозки грузов шаровую

опору следует снять, а ее кожух убрать

на кронштейн. это необходимо для того,

чтобы фаркоп не закрывал номерной знак

и световые приборы.

 165

Принадлежности для перевозки грузов и багажа

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

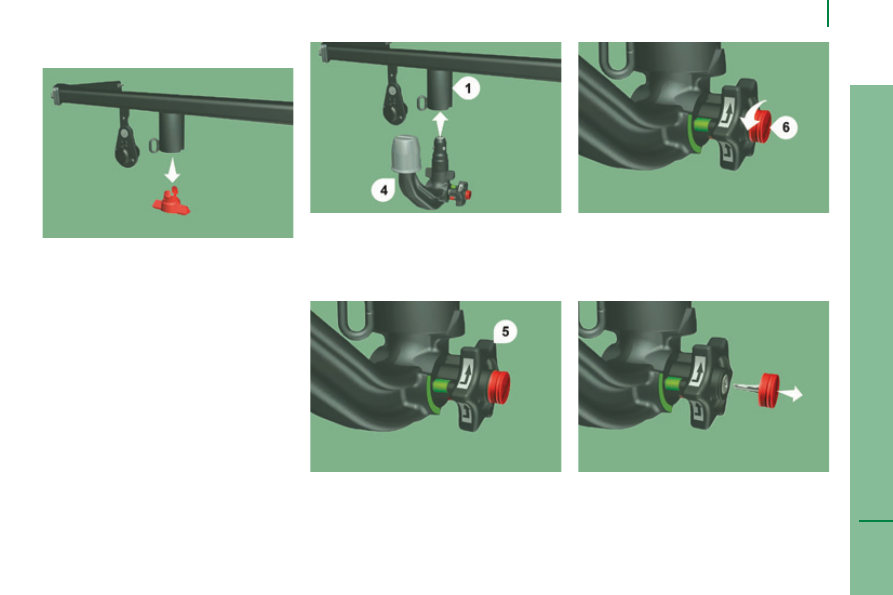

Монтаж шаровой опоры фаркопа

снимите с кронштейна шаровой опоры

защитный кожух, расположенный под

задним бампером.

вставьте конец шаровой опоры

4 в

кронштейн 1 и подтолкните кверху;

при этом фиксация произойдет

автоматически.

убедитесь, что механизм надежно

зафиксирован (находится в положении A).
Замкните ключом замок

6.

Рычажок механизма запирания 5

повернется против часовой стрелки на

четверть оборота; держите при этом руку

подальше.

Никогда не оставляйте ключ в замке.

Если замок открыт, ключ из него извлечь

невозможно.
Наденьте на замок колпачок.

Принадлежности для перевозки грузов и багажа

 166

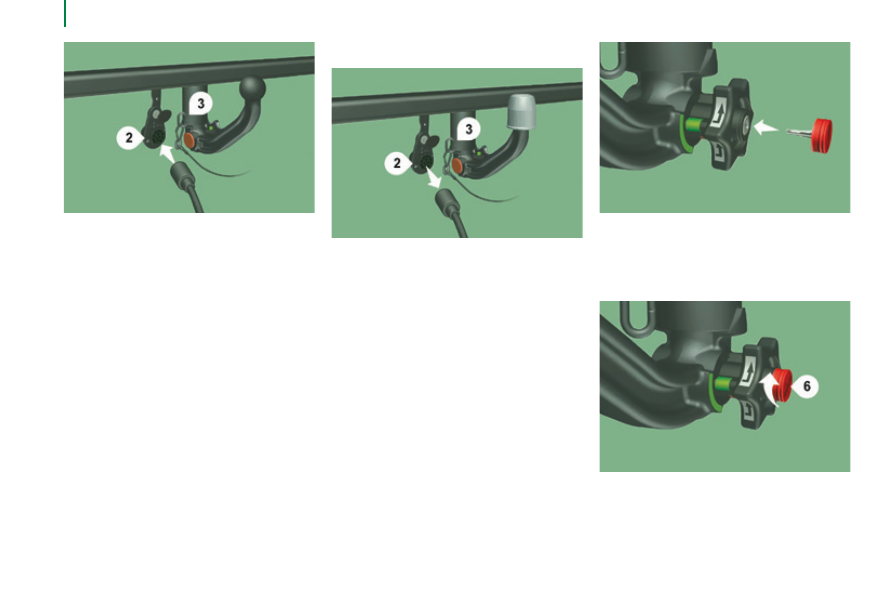

снятие шаровой опоры фаркопа

отключите электрожгут прицепа от

разъема 2 кронштейна.
отцепите трос, жестко связанный с

прицепом, от страховочного кольца

3

кронштейна.
открепите прицеп от шаровой опоры

фаркопа.
Наденьте защитный кожух на шаровую

опору.

снимите защитный кожух с шаровой

опоры фаркопа.
Закрепите прицеп на шаровой опоре

фаркопа.
Зацепите трос, жестко связанный с

прицепом, за страховочное кольцо

3

кронштейна.
подключите электрожгут прицепа к

разъему 2 кронштейна.

снимите колпачок с замка и наденьте его

на головку ключа.
вставьте ключ в замочную скважину

6.

отомкните замок ключом.

 167

Принадлежности для перевозки грузов и багажа

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

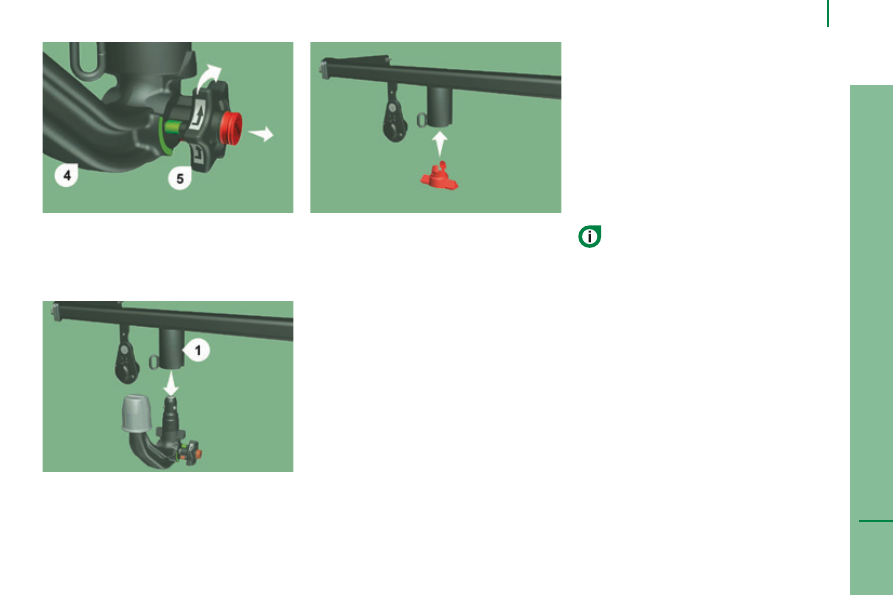

Жестко удерживайте шаровую опору

4 рукой;

другой рукой потяните и поверните рычажок

механизма запирания 5 по часовой стрелке

до упора; при этом не отпускайте рычажок.

обслуживание

тягово-сцепное устройство будет работать

надлежаще только при содержании его

шаровой опоры и кронштейна в чистоте.
перед мойкой автомобиля

высоконапорной струей воды шаровую

опору следует снять, а ее кронштейн

закрыть защитным кожухом.

Наклейте приложенную к фаркопу

этикетку так, чтобы она была на

виду - возле кронштейна или в багажнике.
с любыми работами, связанными с

тягово-сцепным устройством, следует

обращаться в сервисную сеть CITROËN

или в специализированный техцентр.

Наденьте защитный кожух на кронштейн.
аккуратно уберите шаровую опору в

чехол, чтобы уберечь ее от ударов и

загрязнения.

выньте шаровую опору через нижнюю

часть ее кронштейна 1.
отпустите рычажок; он автоматически

зафиксируется в открытом положении

B.
