Citroen Jumper (2016 год). Руководство - часть 1

 4

Представление

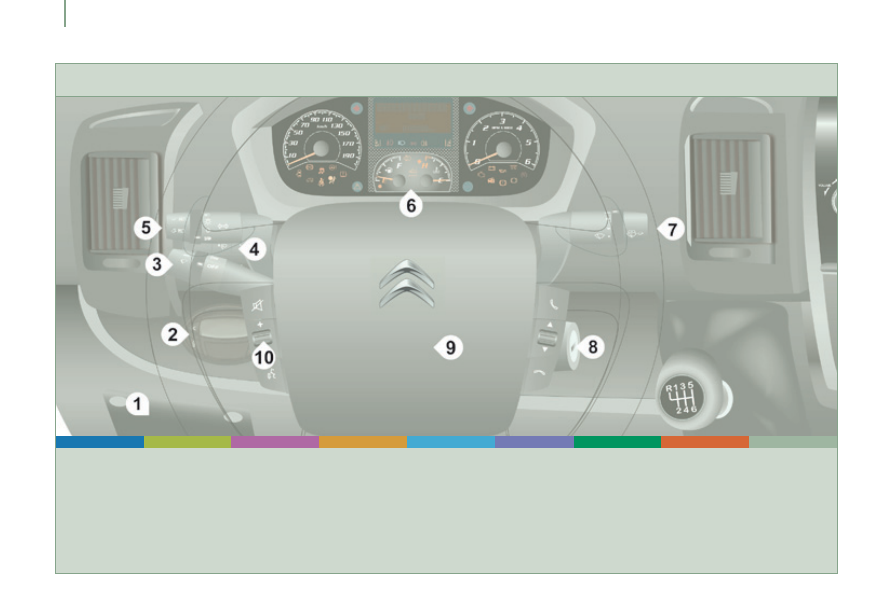

оБоРУдовАНие МесТА водиТелЯ

1.

  Блок предохранителей.

2.

  дополнительный программируемый

обогрев.

3.  Блок управления регулятором /

ограничителем скорости.

4.  Настройки бортовых систем / угол

наклона светового пучка фар /

противотуманные фары/фонари.

5.

  выключатели световых приборов и

указателей поворотов.

6.  панель приборов с дисплеем.

7.  выключатели стеклоочистителя /

стеклоомывателя / бортового компьютера.

8.  Замок зажигания.

9.  Фронтальная подушка безопасности

водителя / Звуковой сигнал.

10. Блок управления автомагнитолой на

рулевом колесе.

1

ОБЩИЙ ОБ

ЗОР

 5

Представление

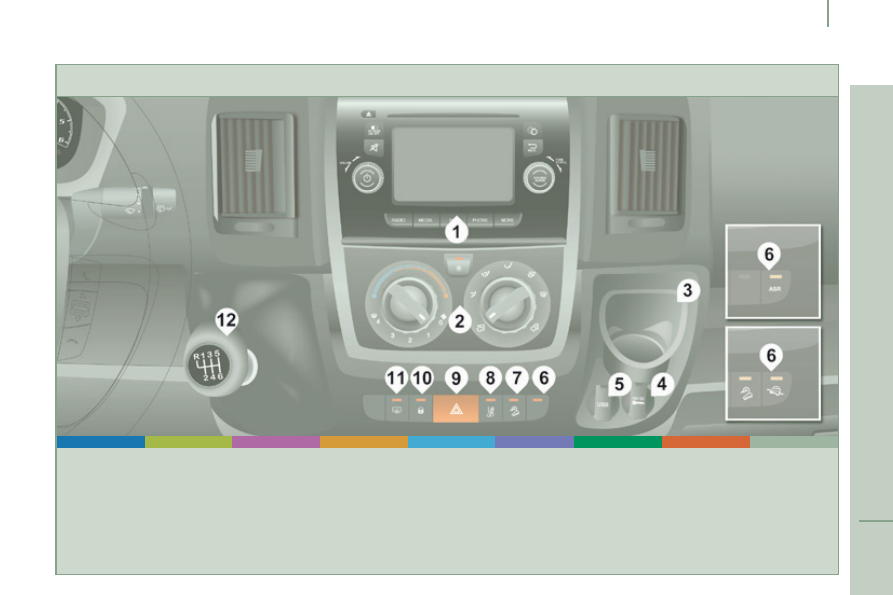

ЦеНТРАлЬНАЯ КоНсолЬ

1.

  автомагнитола / Навигатор.

2.

  отопление / кондиционер воздуха.

3.  лоток для мелких предметов /

переносная пепельница.

4.  Розетка для дополнительных

потребителей 12 вольт (на более 180 вт).

5.

  вход USB / прикуриватель.

6.  система динамической стабилизации

(CDS/ASR) / интеллектуальная

противобуксовочная система.

7.  система помощи на спусках.

8.  сигнал о пересечении дорожной

разметки.

9.  аварийная световая сигнализация.

10. центральный замок / контрольная

лампа центрального замка.

11.

  удаление инея / конденсата со

стекол.

12.

 Рычаг переключения передач.

 6

Локализация

НАРУЖНое оБоРУдовАНие

видеокамера заднего обзора  95
3

й

 стоп-сигнал

149, 154

с левой стороны:

крышка топливного бака

134

клапан отключения подачи

топлива в двигатель

135

крышка бака для присадки AdBlue  136-139

Заправка присадкой AdBlue  140-141

Грузовое отделение

81-83

двери задние

21

Задние фонари, указатели

поворотов, противотуманный

фонарь

45, 149, 153-154

Фонарь освещения номерного знака  154

помощь при парковке задним

ходом

94

Запасное колесо, замена колеса,

домкрат, инструменты  156-160

давление воздуха в

шинах

162, 182

цепи противоскольжения

125

вывешивание и буксировка автомобиля  163

Буксировка прицепа, тягово-сцепное

устройство

121-122

Быстросъемный шар фаркопа  164-167

Габаритные размеры

172-176

дополнительное оборудование  124

верхний багажник, поперечные

багажные дуги

123

тормозная система, тормозные колодки  129, 132

Шины, давление

воздуха в них

162, 182

усилитель торможения

99-100

контроль траектории движения автомобиля  101-104

пневмоадаптивная подвеска  96-97

ключ, пульт, элемент питания  14-17

пуск двигателя

18, 38-39

центральный замок

22

идентификационная карта

18

охранная сигнализация

19

Щетка стеклоочистителя

155

Наружные зеркала

85

Боковой повторитель указателя

поворота

152

отпирание/запирание дверных замков  20-22

пульт дистанционного управления  14-15

автоматическое запирание замков  87, 90

комплект принадлежностей для устранения

прокола в шине

161-162

передние световые приборы,

указатели поворотов,

противотуманные

фары

45, 149-152

корректор угла наклона фар  47

омыватель фар

48

Замена ламп

149-152

1

ОБЩИЙ ОБ

ЗОР

 7

Локализация

Ремни безопасности

106-108

подушки безопасности

110-112

отключение фронтальной

подушки безопасности

пассажира

111, 114

стояночный тормоз

98

сиденья передние,

настройки

71-72

сиденье с регулируемой

жесткостью

72

двухместный диван

73

детские кресла  113-116, 119-120

Розетка 12 вольт,

вход USB

79, 81-82

аккумуляторная батарея (+),

зарядка, пуск

142-144

точка подключения к массе

(клемма "-")

128, 142

Блок предохранителей с правой стороны  145, 147

оБоРУдовАНие и

ПРиНАдлеЖНосТи сАлоНА

сиденья / задний диван  74-75

отопление /

микроклимат задней

части салона

65-66

дверь боковая сдвижная  20

складная подножка

84

стекла боковые

сдвижные

83

внутреннее зеркало

заднего вида

85

сигнал о пересечении дорожной

разметки

105

плафон в кабине

80, 152

Замена лампы в плафоне  149, 152

крепления ISOFIX

117-118

инструменты, домкрат

76, 156

дополнительное оборудование  124

Грузовое отделение

81-82

●  кольца для закрепления груза,

●  ограничитель смещения грузов,

●  потолочное багажное отделение,

●  боковая обшивка,

●  розетка 12 вольт,

●  плафон.
переносная лампа

83
