Контрольные приборы, индикатры и сигнализаторы

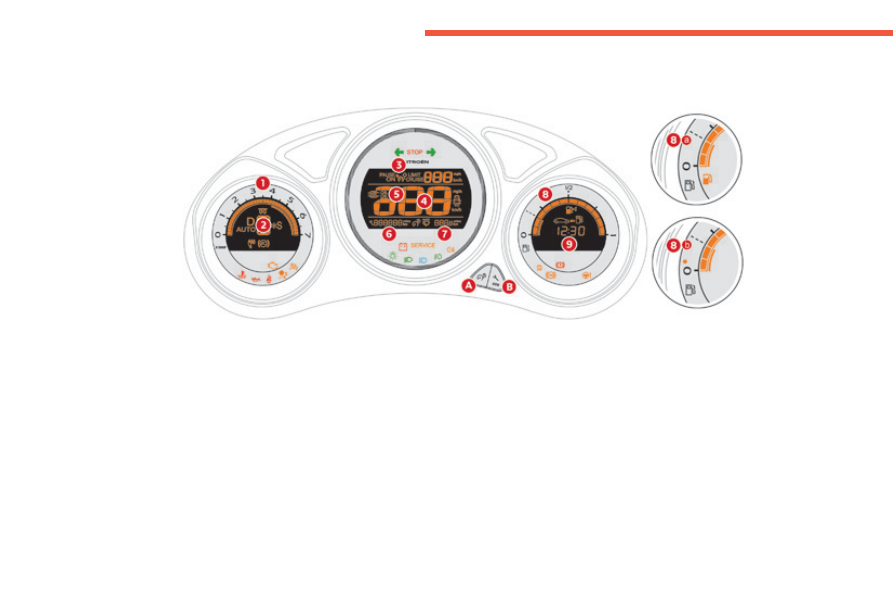

панель приборов "тип-1"

Приборы и дисплеи

A. Реостат подсветки (доступен в ночном

режиме).

B. показ на экране информации по

техническому обслуживанию.

обнуление информации по то и счетчика
пройденного расстояния за день

A и B. доступ к настройкам часов и

единиц измерения.

6. индикатор то

(км или миль), затем

счетчик общего пройденного расстояния.

обе данные функции появляются на
дисплее после включения зажигания.

индикатор уровня реостата подсветки
(во время настройки).

7. счетчик пройденного расстояния за

день (км или миль).

8. индикатор уровня топлива вместе с

сигнализатором минимального уровня
(a или b в зависимости от версии).

9. время

Клавиши управления

1. тахометр (х 1 000 об/мин).

2. положение селектора и включенной

передачи в автоматической коробке.

3. данные круиз-контроля или

ограничителя скорости

4. цифровой индикатор скорости

(км/ч или миль/ч).

5. индикатор уровня моторного масла.

Контрольные приборы, индикатры и сигнализаторы

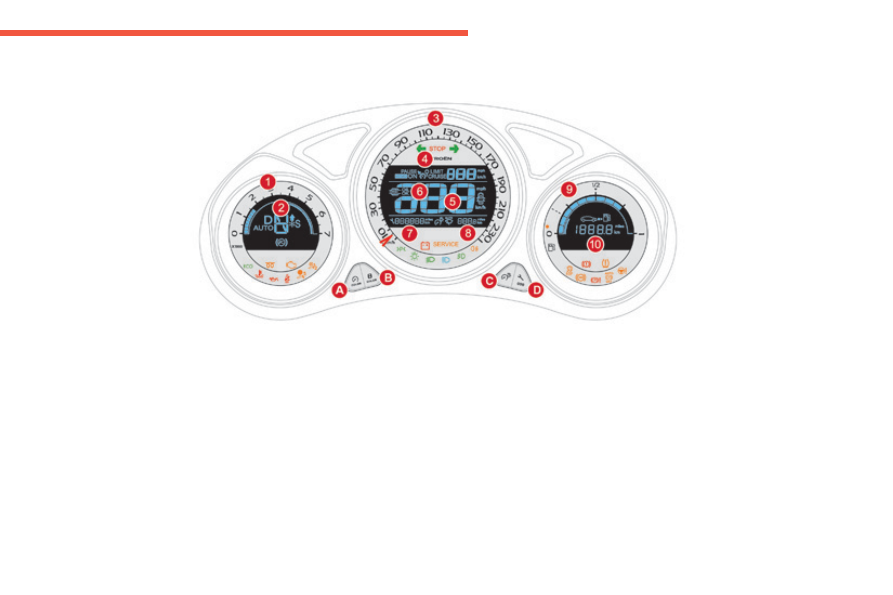

панель приборов "тип-2"

Приборы и дисплеи

Элементы управления настройками

1. тахометр (х 1 000 мин

-1

2. положение селектора и включенной

передачи в автоматической коробке.

3. аналоговый спидометр (км/ч или миль/ч).

4. Заданные параметры регулятора или

ограничителя скорости.

5. цифровой спидометр (км/ч или миль/ч).

6. индикатор уровня масла в двигателе.

7. индикатор остатка пробега до

планового то

(км или миль), затем

счетчик общего пробега.

эти параметры показываются на
дисплее один за другим при включении
зажигания.

индикатор интенсивности подсветки
(при ее регулировке).

8. Cчетчик пробега за поездку (км или миль).

9. индикатор уровня топлива и сигнализатор

минимального остатка топлива в баке.

10. Запас хода по топливу (км или миль).

A. "COLOR Scale" ("цвет циферблатов"):

настройка цвета циферблатов по

желанию.

B. "COLOR Display" ("цвет дисплеев"):

настройка цвета дисплеев по желанию.

C. Регулятор интенсивности подсветки

приборов (работает в ночном режиме).

D. вывод на дисплей информации о

плановом техническом обслуживании.

обнуление указателя технического

обслуживания и счетчика пробега за

поездку.

Контрольные приборы, индикатры и сигнализаторы

Контрольные лампы систем

визуально воспринимаемые сигналы, информирующие водителя о появлении какой-либо

неисправности (сигнализаторы неисправных состояний) или о работе той или иной системы

(сигнализаторы включения или отключения).

При включении зажигания

Некоторые сигнализаторы неисправных состояний загораются на несколько секунд сразу

при включении зажигания.

при запуске двигателя они должны погаснуть.

Если какой-либо сигнализатор продолжает гореть, то, перед тем как тронуться в путь,

необходимо выяснить, почему он не гаснет.

Сопутствующие сигналы

включение некоторых световых сигнализаторов может сопровождаться сигналом зуммера
и сообщением на многофункциональном дисплее.

Уведомляющие индикаторы и сигнализаторы

Горящий или мигающий при работающем двигателе сигнализатор свидетельствует о
неисправности в соответствующей системе, требующей вмешательства водителя.
сигнализатор загорается на панели приборов.

Индикатор

Г орит

Причина

Что делать / Примечания

STOP

Горит постоянно один

или одновременно с

другим сигнализатором

неисправности в

сопровождении

звукового сигнала и

сообщения на дисплее.

сигнализатор связан с серьезной

неисправностью тормозной

системы, рулевого управления,

системы смазки двигателя или

системы охлаждения.

Немедленно остановитесь, соблюдая при

этом правила и все необходимые меры

предосторожности на дороге, так как двигатель

может внезапно заглохнуть на ходу.

припаркуйте автомобиль, выключите зажигание

и обратитесь в сервисную сеть CITROËN или в

специализированный техцентр.

Максимальная

температура

охлаждающей

жидкости

Горит постоянно.

температура в системе
охлаждения двигателя слишком
высока.

Немедленно остановитесь, соблюдая при этом правила

и все необходимые меры предосторожности на дороге.

дождитесь охлаждения двигателя, чтобы пополнить,

при необходимости, уровень охлаждающей жидкости.

Если неисправность не устранилась, обратитесь в

сервисную сеть CITROËN или в специализированный

техцентр.

Загорание уведомляющего
сигнализатора всегда сопровождается
дополнительным сообщением на
экране, чтобы облегчить определение
характера неисправности.
в случае каких-либо затруднений
обратитесь в сервисную сеть CITROËN
или в специализированный техцентр.

Контрольные приборы, индикатры и сигнализаторы

Давление

масла в

двигателе

Горит постоянно.

система смазки двигателя
неисправна.

Немедленно остановитесь, соблюдая при

этом правила и все необходимые меры

предосторожности на дороге.

припаркуйте автомобиль, выключите зажигание

и обратитесь в сервисную сеть CITROËN или в

специализированный техцентр.

Индикатор

Г орит

Причина

Что делать / Примечания

Заряд

аккумуляторной

батареи

Горит постоянно.

Неисправен контур подзарядки

батареи (загрязнены или ослаблены

клеммы, ремень генератора

ослаблен или оборван, ...).

сигнализатор должен погаснуть при запуске
двигателя.
Если он не гаснет, обратитесь в сервисную сеть
CITROËN или в специализированный техцентр.

Тормозная

система

Горит постоянно,
одновременно с
сигнализатором
STOP.

Недостаточный уровень
тормозной жидкости в системе.

Немедленно остановитесь, соблюдая при этом

все необходимые меры безопасности на дороге.

пополните уровень рекомендованной тормозной

жидкостью с артикулом CITROËN.

при возникновении проблемы проверьте

тормозную систему в сервисной сети CITROËN

или в специализированном техцентре.

Горит постоянно,
одновременно с
сигнализаторами
STOP и ABS.

электронный регулятор
тормозных сил REF неисправен.

Немедленно остановитесь, соблюдая при этом
все необходимые меры безопасности на дороге.
обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.
