Citroen Berlingo (2014 года). Руководство - часть 31

   Замена электрического предохранителя

129

ЭК

СТРЕННАЯ ПОМОЩЬ

7

  БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 -

 Не используется

 2

 20

 Обогрев сидений

 3

 -

 Не используется

 4

 15

 Реле складных зеркал заднего вида

 5

 15

 Реле розетки для подключения холодильной камеры

  БЛОК ПРЕДОХРАНИТЕЛЕЙ

ПРИЦЕПНОГО УСТРОЙСТВА /

ПРИЦЕПА / КУЗОВНОЙ МОДИФИКАЦИИ /

ПЛАТФОРМЫ С КАБИНОЙ

 В таблице приведены только предполагаемые

предохранители, так как данный блок является

дополнительным и может использоваться в

зависимости от внесенных в конструкцию кузова

изменений, которые невозможно предусмотреть

в руководстве по эксплуатации автомобиля.

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 15

 Не используется

 2

 15

 Реле замка зажигания, опционный генератор

 3

 15

 Питание прицепа 12 В

 4

 15

 Цепь постоянного питания трансформаторов

 5

 40

 Аварийные огни

   Замена электрического предохранителя

130

  БЛОК ПРЕДОХРАНИТЕЛЕЙ В

МОТОРНОМ ОТСЕКЕ

 Поднимите капот, снимите с фиксаторов

и извлеките соответствующий блок с

предохранителями.

 Предохранитель №



F

 Номинальный ток



A

 Защищаемая цепь

 1

 20

 ЭБУ двигателя

 2

 15

 Звуковой сигнал

 3

 10

 Насос омывателей ветрового и заднего стекол

 4

 20

 Насос омывателя фар или светодиодные фары LED.

 5

 15

 Системы управления двигателем

 6

 10

 Датчик угла поворота рулевого колеса, система ESC

 7

 10

 Контактор сигнала торможения, контактор педали сцепления

 8

 25

 Стартер

 9

 10

 Привод регулятора фар, ЭБУ парктроника

 10

 30

 Системы управления двигателем

 11

 40

 Не используется

 12

 30

 Стеклоочиститель

 13

 40

 Интеллектуальный коммутационный блок

 14

 30

 Насос

 15

 10

 Правая фара дальнего света

 16

 10

 Левая фара дальнего света

 17

 15

 Правая фара ближнего света

 18

 15

 Левая фара ближнего света

   Замена щетки стеклоочистителя

131

ЭК

СТРЕННАЯ ПОМОЩЬ

7

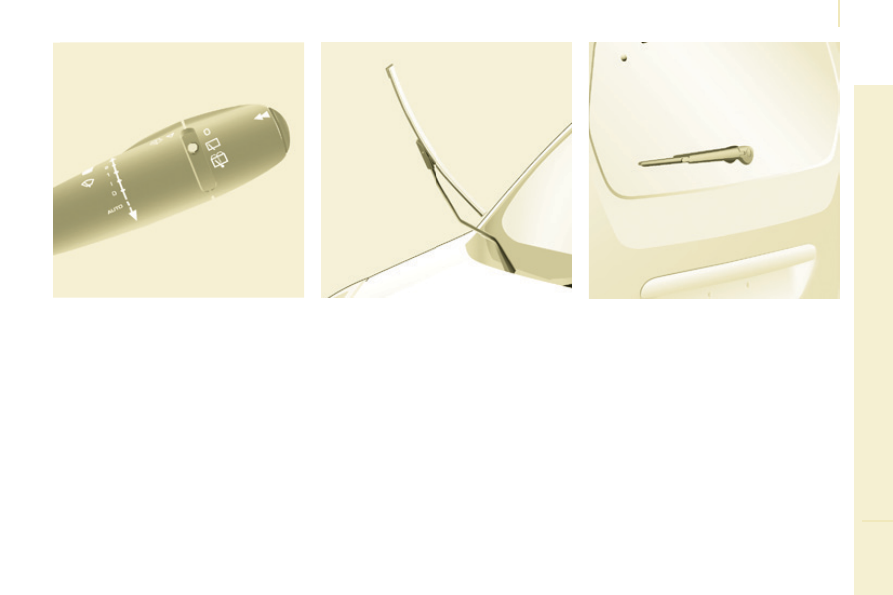

  Установка щеток в положение для

замены

   -   До истечения первой минуты после

выключения зажигания нажмите

на выключатель стеклоочистителя

книзу: его щетки остановятся вдоль

стоек проема ветрового стекла (это

предусмотрено специально для их

замены).

  Замена щетки на ветровом стекле

   -   Поднимите рычаг.

  -   Отсоедините и снимите щетку.

  -   Установите новую щетку.

  -   Опустите рычаг.

 Чтобы уложить щетки в исходное

положение, включите зажигание, а затем -

выключатель стеклоочистителя.

  Замена щетки на заднем стекле

   -   Поднимите рычаг, отсоедините и

снимите щетку.

  -   Установите новую щетку и опустите

рычаг.

 ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

   Буксировка Вашего автомобиля

132

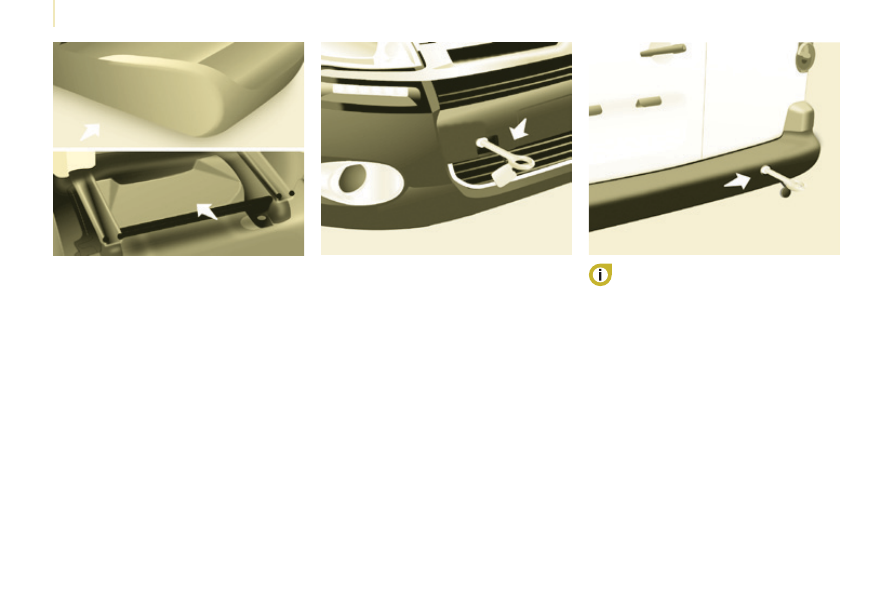

  Буксировка с опорой на все колеса

 Для буксировки автомобиля с опорой на

все колеса следует использовать буксирную

штангу для жесткой сцепки.

 БУКСИРОВКА ВАШЕГО АВТОМОБИЛЯ

  Буксировка за переднюю часть автомобиля

   -   откройте крышку гнезда, нажав на ее

нижнюю часть,

  -   вверните съемную буксирную петлю до

упора.

  Буксировка за заднюю часть автомобиля

   -   откройте крышку гнезда, поддев ее за

верхнюю часть при помощи монеты или

плоского конца буксирной петли,

  -   вверните съемную буксирную петлю до

упора.

   При буксировке автомобиля с

выключенным двигателем усилители

его тормозной системы и рулевого

привода не работают.

  Буксировка с двумя вывешенными

колесами

 Вывешивать автомобиль желательно при

помощи подъемного средства, на которое

поднятые колеса могут опираться.

 Буксирная петля находится в комплекте

инструментов, расположенном под

передним левым сиденьем.

  Автомобили с механической

коробкой передач (дизельные)

 На автомобилях с механической коробкой

передач необходимо перевести рычаг

переключения передач в нейтральное

положение. Несоблюдение этого

требования может вывести из строя

элементы трансмиссии и тормозной

системы и нарушить притормаживание

автомобиля в момент пуска двигателя.
