Chrysler Town, Dodge Caravan. Manual - part 948





BLOWER MOTOR RESISTOR C2 (MTC)

CAV

CIRCUIT

FUNCTION

1

C70 12DG

REAR BLOWER HIGH SPEED

2

C7 12BK

HIGH SPEED BLOWER MOTOR

BODY CONTROL MODULE C1

CAV

CIRCUIT

FUNCTION

1

A102 12WT/RD

FUSED B(+)

2

A701 16BR/RD

FUSED B(+) (HAZARD)

3

Z100 12BK/TN

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1028

CONNECTOR PINOUTS

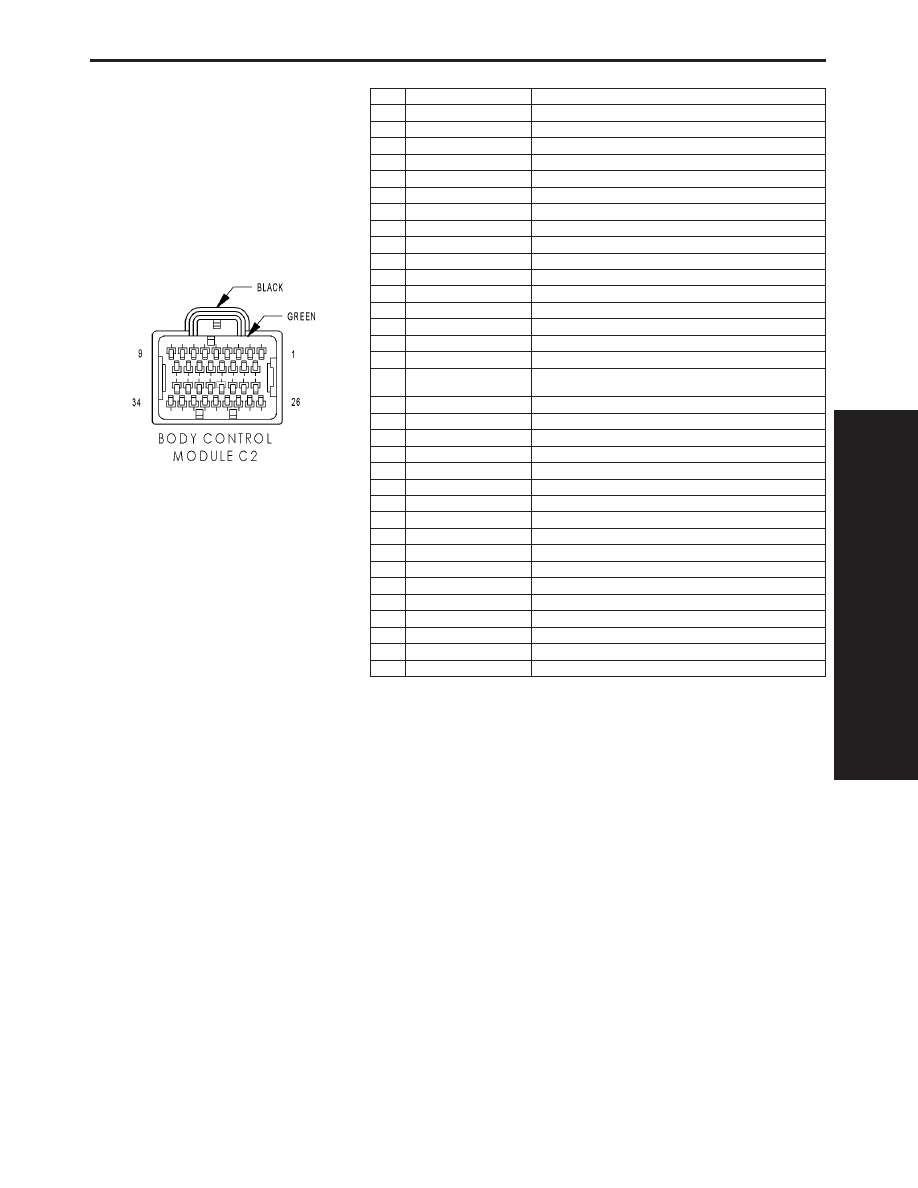

BODY CONTROL MODULE C2

CAV

CIRCUIT

FUNCTION

1

L61 20WT/LB

LEFT FRONT TURN SIGNAL DRIVER

2

L63 18WT/DG

LEFT REAR TURN SIGNAL DRIVER

3

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

4

L62 18WT/BR

RIGHT REAR TURN SIGNAL DRIVER

5

F20 22PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

G25 22VT/TN (HIGHLINE)

LIFTGATE SWITCH MUX

7

A114 18GY/RD

FUSED B(+) (I.O.D.)

8

-

-

9

L1 18WT/LG

BACK-UP LAMP DRIVER

10

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

11

P2 20TN/GY

RIGHT FRONT DOOR LOCK DRIVER

12

P38 20TN/DB

RIGHT SLIDING DOOR LOCK DRIVER

13

-

-

14

-

-

15

Z15 18BK/TN

GROUND

16

G920 22VT/YL (MEMORY)

MEMORY SELECT SWITCH RETURN

17

G153 22VT/DG (POWER
LIFTGATE)

LIFTGATE MODULE WAKE UP SIGNAL

18

P32 20TN/VT

LEFT SLIDING DOOR LOCK DRIVER

19

Z10 18BK/TN

GROUND

20

P5 20TN/OR

LEFT SLIDING DOOR UNLOCK DRIVER

21

P164 18LG/DB (EXPORT)

PASSENGER FOLDING MIRROR RELAY INPUT

22

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

23

-

-

24

G200 22VT/BR (MEMORY)

MEMORY SELECT SWITCH MUX

25

M22 20YL/OR

COURTESY LAMPS DRIVER

26

P4 20TN/BR

RIGHT FRONT DOOR UNLOCK DRIVER

27

P34 20TN/LB

RIGHT SLIDING DOOR UNLOCK DRIVER

28

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

29

P159 20TN/DG (EXPORT)

DRIVER FOLDING MIRROR FOLD DRIVER

30

P174 20TN/LB (EXPORT)

RIGHT FOLDING MIRROR UNFOLD DRIVER

31

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

32

W13 18BR/LG

REAR WIPER MOTOR CONTROL

33

-

-

34

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1029

CONNECTOR PINOUTS

BODY CONTROL MODULE C3

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB (POWER
SLIDING DOOR)

SLIDING DOORS OVERHEAD SWITCH MUX

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G152 22VT/GY (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR WAKE UP SIGNAL

4

G151 22VT/BR (POWER
SLIDING DOOR)

LEFT SLIDING DOOR WAKE UP SIGNAL

5

G76 20VT/YL

RIGHT SLIDING DOOR AJAR SWITCH SENSE

6

G75 22VT (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

6

G74 22VT/WT (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G75 22VT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

7

G74 22VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

8

G77 22VT/GY

LEFT SLIDING DOOR AJAR SWITCH SENSE

9

E10 20OR/DG (3 ZONE
ATC/MTC)

PANEL LAMPS DRIVER (REAR BLOWER SWITCH)

10

-

-

11

L162 20WT/VT (EXPORT)

RIGHT SIDE REPEATER LAMP FEED

12

G42 22VT/WT (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR PILLAR SWITCH MUX

13

G165 20VT/GY (EXPORT)

LIFTGATE CYLINDER LOCK SWITCH MUX

14

G163 22VT/LB

LEFT CYLINDER LOCK SWITCH MUX

15

G162 22VT/WT (EXCEPT
EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

15

G162 22VT/TN (EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

16

-

-

17

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

18

G41 22VT/DG (POWER
SLIDING DOOR)

LEFT SLIDING DOOR PILLAR SWITCH MUX

19

L163 20WT/BR (EXPORT)

LEFT SIDE REPEATER LAMP FEED

20

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

21

G161 22VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

21

G160 22VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

22

G161 22VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

22

G160 22VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

-

-

25

M11 20YL/VT

COURTESY LAMPS DRIVER

26

P31 20TN/YL (POWER RE-
LEASE)

LIFTGATE RELEASE DRIVER

27

-

-

28

-

-

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G70 22VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

31

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

32

-

-

33

M21 20YL/BR

COURTESY LAMPS DRIVER

34

M27 20YL/LB

READING LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1030

CONNECTOR PINOUTS

BODY CONTROL MODULE C4

CAV

CIRCUIT

FUNCTION

1

-

-

2

E12 20OR/GY

PANEL LAMPS DRIVER (HVAC)

3

E19 20OR/BR

PANEL LAMPS DRIVER (HEADLAMP SWITCH)

4

D9 22WT/GY (RKE)

RKE MODULE PROGRAM ENABLE

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SENSE

6

-

-

7

P162 20LG/DG (EXPORT)

PASSENGER FOLDING MIRROR RELAY CONTROL

8

-

-

9

L161 20WT/LG

LEFT TURN INDICATOR DRIVER

10

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

E14 20OR/TN

PANEL LAMPS DRIVER (RADIO)

12

E13 20OR/WT

PANEL LAMPS DRIVER (INSTRUMENT CLUSTER)

13

X920 22GY/OR

RADIO CONTROL MUX RETURN

14

G900 20VT/DB

IGNITION SWITCH SENSE RETURN

15

-

-

16

-

-

17

L160 20WT/TN

RIGHT TURN INDICATOR DRIVER

18

-

-

19

-

-

20

-

-

21

-

-

22

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

G96 22VT/DG (RKE)

REMOTE KEYLESS ENTRY INTERFACE

32

B27 20DG/WT (TRACTION
CONTROL)

TRACTION CONTROL SWITCH SENSE

33

P136 20TN/YL (EXPORT)

FOLDING MIRROR SWITCH SENSE

34

G26 22VT/OR

CHIME DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1031

CONNECTOR PINOUTS
