(6) Remove four (4) center console-to-gearshift

mechanism screws. Remove console assembly (Fig.
134).

(7) Remove center console support bracket (Fig.

135).

(8) Remove crossover cable retainer clip (Fig. 136).

(9) Remove crossover cable from gearshift mecha-

nism (Fig. 137).

Fig. 134 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 135 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 136 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 137 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

21 - 74

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - CROSSOVER (Continued)

(10) 2.4L Gas equipped models goto Step 15.

2.5L TD models: Remove battery thermal shield
(Fig. 138).

(11) Remove battery hold down nut, clamp, and

battery (Fig. 139).

(12) Remove battery tray (Fig. 140). Disconnect

battery temperature sensor.

(13) Remove coolant recovery bottle from bracket.
(14) Remove

coolant

recovery

bottle

mounting

bracket (Fig. 141).

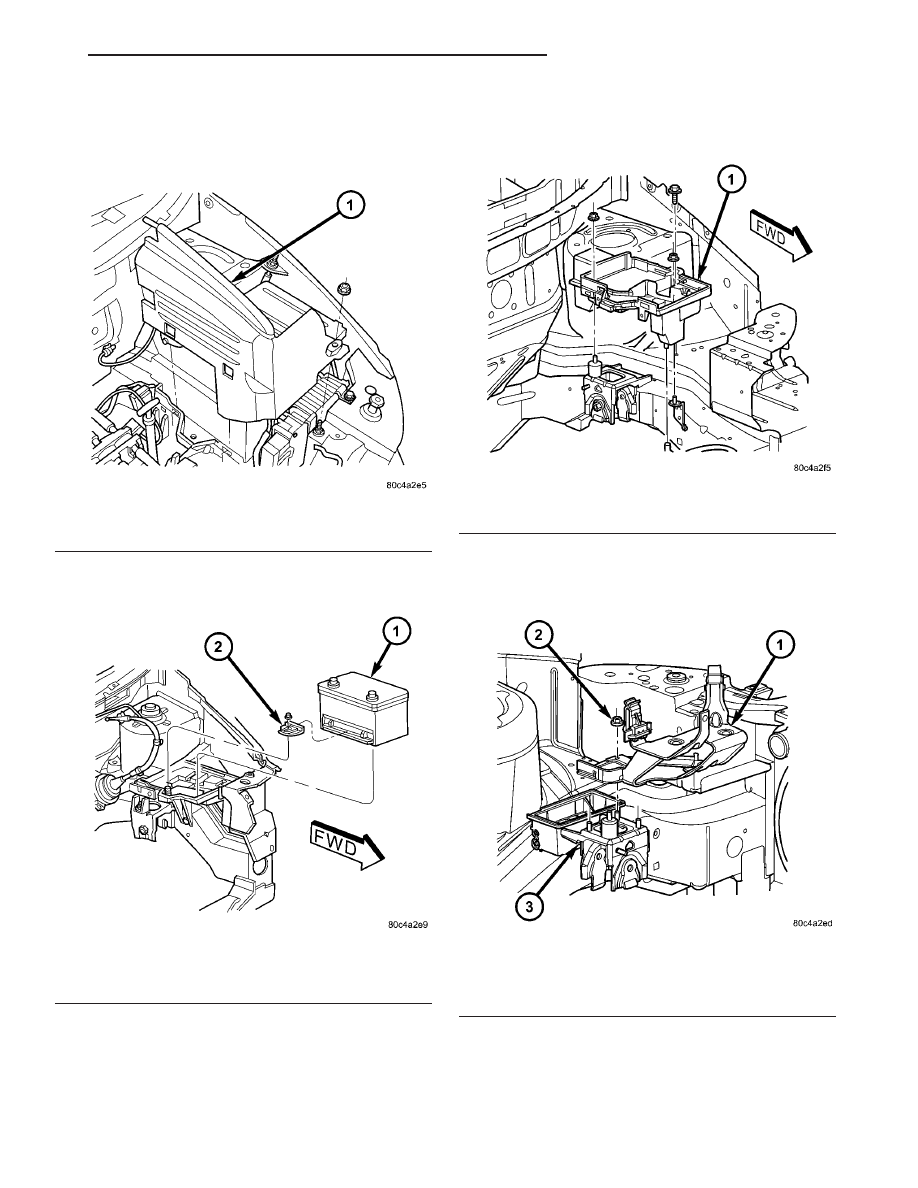

Fig. 138 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

Fig. 139 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

Fig. 140 Battery Tray

1 - BATTERY TRAY

Fig. 141 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

RS

T850 MANUAL TRANSAXLE

21 - 75

GEARSHIFT CABLE - CROSSOVER (Continued)

(15) Disconnect crossover cable from transaxle

crossover lever (Fig. 142).

(16) Remove crossover cable retainer clip and dis-

engage cable from mount bracket (Fig. 142).

(17) Raise vehicle on hoist.
(18) Remove crossover cable from engine compart-

ment, then remove cable from passenger compart-
ment through opening in floor pan.

INSTALLATION

(1) From

underneath

vehicle,

install

gearshift

crossover cable into passenger compartment through
floor pan hole. Install remainder of cable into posi-
tion in engine compartment.

(2) Lower vehicle.
(3) Install crossover cable to mount bracket and

secure with retainer clip (Fig. 143).

(4) Install cable to transaxle crossover lever (Fig.

143).

(5) 2.4L Gas models goto Step 10. 2.5L TD

Models: Install coolant recovery bottle bracket (Fig.
144).

Fig. 142 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

Fig. 143 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

Fig. 144 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

21 - 76

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - CROSSOVER (Continued)

(6) Install coolant recovery bottle to bracket.
(7) Connect battery temperature sensor to battery

tray. Install battery tray into position (Fig. 145).

(8) Install battery, hold-down clamp, and nut (Fig.

146).

(9) Install battery thermal shield (Fig. 147).

(10) Install crossover cable to gearshift mechanism

(Fig. 148). Install retainer clip (Fig. 149).

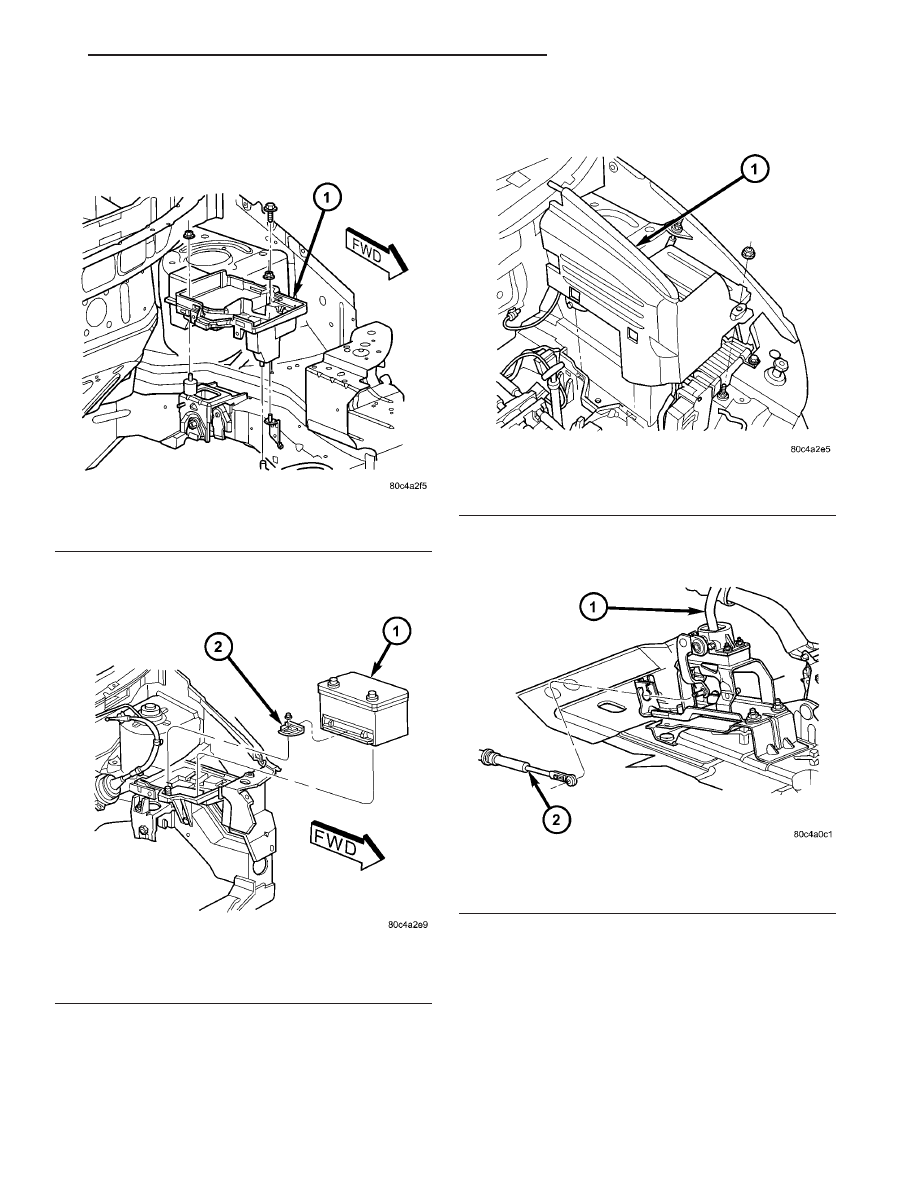

Fig. 145 Battery Tray

1 - BATTERY TRAY

Fig. 146 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

Fig. 147 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

Fig. 148 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

RS

T850 MANUAL TRANSAXLE

21 - 77

GEARSHIFT CABLE - CROSSOVER (Continued)
