Chrysler Town, Dodge Caravan. Manual - part 271

PASSENGER HEATED SEAT MODULE C3 - GREEN 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 16LG/OR

SEAT TEMP SENSOR INPUT

2

P89 20LG/BR

SEAT SENSOR 5 VOLT SUPPLY

3

Z848 18BK/OR

GROUND

4

P88 16LG/LB

SEAT CUSHION HEATER B(+) DRIVER

PASSENGER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P18 14LG/OR

PASSENGER FRONT UP SWITCH SENSE

2

P20 14LG/LB

PASSENGER FRONT DOWN SWITCH SENSE

PASSENGER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P14 14LG/OR

PASSENGER HORIZONTAL FORWARD SWITCH SENSE

2

P16 14LG/WT

PASSENGER HORIZONTAL REARWARD SWITCH
SENSE

PASSENGER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P10 14LG/TN

PASSENGER REAR UP SWITCH SENSE

2

P12 14LG/YL

PASSENGER REAR DOWN SWITCH SENSE

PASSENGER POWER SEAT RECLINER MOTOR - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P44 14LG/VT

PASSENGER RECLINER UP SWITCH SENSE

2

P42 14LG/GY

PASSENGER RECLINER DOWN SWITCH SENSE

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

RS

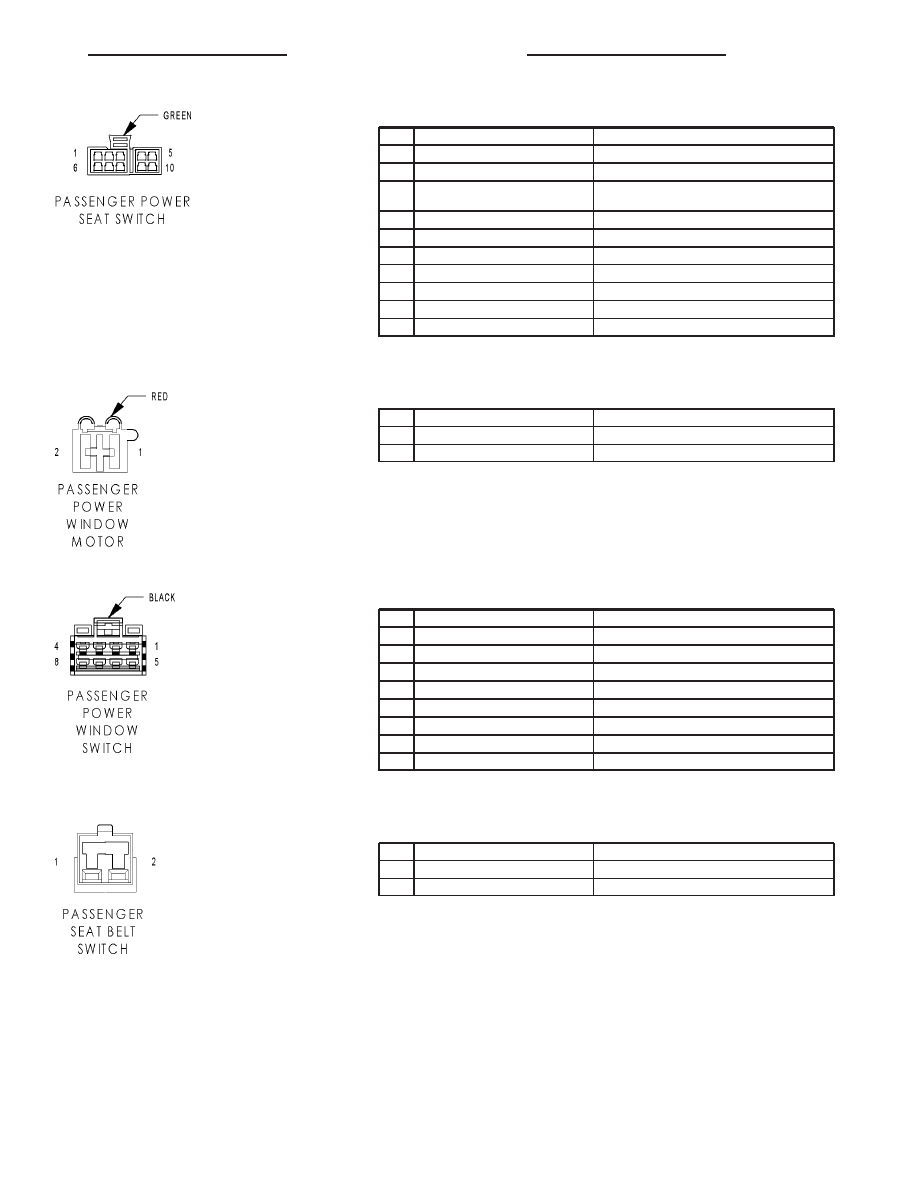

PASSENGER POWER SEAT SWITCH - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z848 14BK/OR

GROUND

2

P44 14LG/VT

PASSENGER RECLINER UP SWITCH SENSE

3

P16 14LG/WT

PASSENGER HORIZONTAL REARWARD SWITCH
SENSE

4

P42 14LG/GY

PASSENGER RECLINER DOWN SWITCH SENSE

5

A210 14OR/RD

FUSED B(+)

6

P14 14LG/OR

PASSENGER HORIZONTAL FORWARD SWITCH SENSE

7

P20 14LG/LB

PASSENGER FRONT DOWN SWITCH SENSE

8

P12 14LG/YL

PASSENGER REAR DOWN SWITCH SENSE

9

P10 14LG/TN

PASSENGER REAR UP SWITCH SENSE

10

P18 14LG/OR

PASSENGER FRONT UP SWITCH SENSE

PASSENGER POWER WINDOW MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q12 16OR/BR

PASSENGER WINDOW DRIVER (UP)

2

Q22 16OR/VT

PASSENGER WINDOW DRIVER (DOWN)

PASSENGER POWER WINDOW SWITCH - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F304 12WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

2

Q26 12OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

3

Q16 12OR/TN

MASTER WINDOW SWITCH RIGHT PASSENGER (UP)

4

-

-

5

Q22 14OR/VT

PASSENGER WINDOW DRIVER (DOWN)

6

F304 16WT/PK

FUSED WINDOW CIRCUIT BREAKER OUTPUT

7

Z422 20BK/BR

GROUND

8

Q12 14OR/BR

PASSENGER WINDOW DRIVER (UP)

PASSENGER SEAT BELT SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R60 18LB/TN

PASSENGER SEAT BELT SWITCH LINE 1

2

R58 18LB/GY

PASSENGER SEAT BELT SWITCH LINE 2

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

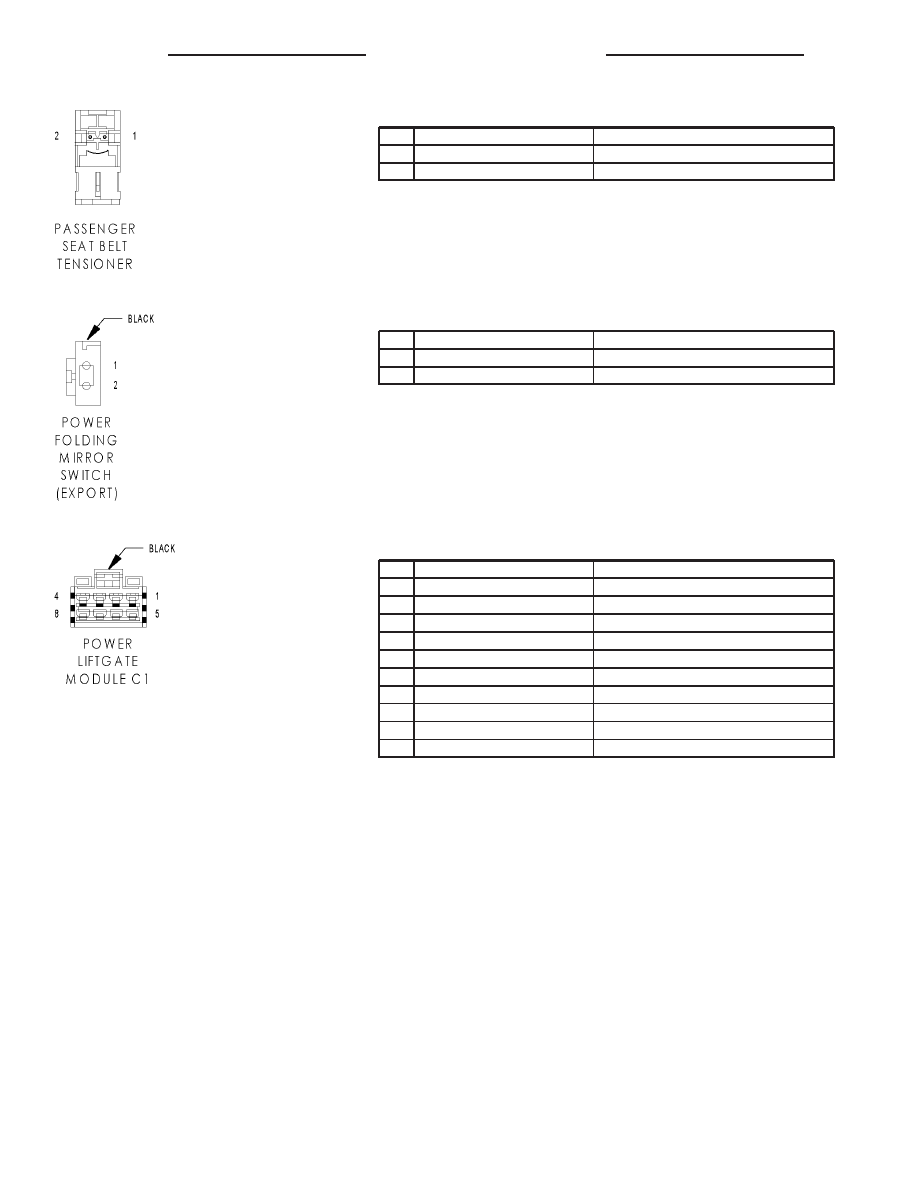

PASSENGER SEAT BELT TENSIONER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

POWER FOLDING MIRROR SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P136 20TN/YL

FOLDING MIRROR SWITCH SENSE

2

Z888 20BK/YL

GROUND

POWER LIFTGATE MODULE C1 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

2

Q88 14TN/BR (EXPORT)

LIFTGATE OPEN DRIVER

2

Q88 16TN/BR (EXCEPT EXPORT)

LIFTGATE OPEN DRIVER

3

Q89 16TN/OR (EXCEPT EXPORT)

LIFTGATE CLOSE DRIVER

3

Q89 14TN/OR (EXPORT)

LIFTGATE CLOSE DRIVER

4

-

-

5

A115 12YL/RD

FUSED B(+)

6

-

-

7

-

-

8

Z125 14BK/WT

GROUND

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

RS

POWER LIFTGATE MODULE C2 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

2

-

-

3

Q151 22TN/DB

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

-

-

5

Q76 22OR/LB

PINCH SENSOR SIGNAL

6

-

-

7

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

8

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

9

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

10

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

11

D25 20WT/VT

PCI BUS

12

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

13

Q60 22OR/YL

LIFTGATE PAWL SWITCH SENSE

14

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

15

-

-

16

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

17

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

18

Q94 22TN/LG

LIFTGATE CHIME DRIVER

19

G153 22VT/DG

LIFTGATE MODULE WAKE UP SIGNAL

20

Z87 20BK/LG

GROUND

POWER LIFTGATE MOTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z87 20BK/LG

GROUND

2

Q51 22OR

LIFTGATE FULL OPEN SWITCH SENSE

3

Q151 20TN/DB (EXPORT)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

3

Q151 22TN/DB (EXCEPT EXPORT)

LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE

4

Q87 18OR/LG

LIFTGATE GEAR DISENGAGE DRIVER

5

Q86 18OR/DB

LIFTGATE GEAR ENGAGE DRIVER

6

Q88 14TN/BR (EXPORT)

LIFTGATE OPEN DRIVER

6

Q88 16TN/BR (EXCEPT EXPORT)

LIFTGATE OPEN DRIVER

7

Q90 20TN/VT

LIFTGATE HALL EFFECT SUPPLY

8

Q91 20TN/YL

LIFTGATE HALL EFFECT SIGNAL

9

Z87 20BK/LG

GROUND

10

Q89 14TN/OR (EXPORT)

LIFTGATE CLOSE DRIVER

10

Q89 16TN/OR (EXCEPT EXPORT)

LIFTGATE CLOSE DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103
