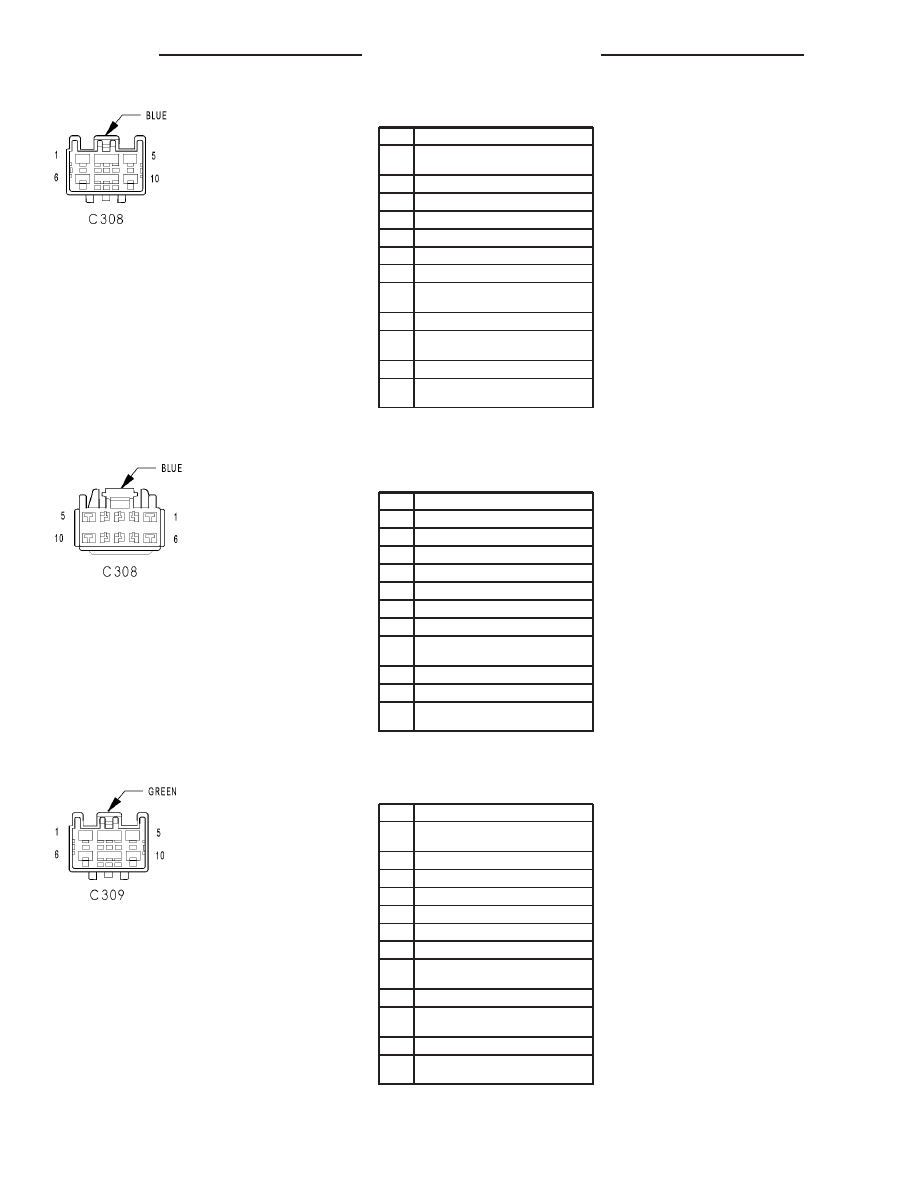

C308 - BLUE (BODY SIDE)

CAV

CIRCUIT

1

Z825 14BK/WT (POWER SLIDING
DOOR)

1

Z77 22BK/GY (MANUAL SLIDING DOOR)

2

P32 20TN/VT

3

G77 22VT/GY

4

P5 20TN/OR

5

-

6

-

7

G151 22VT/BR (POWER SLIDING
DOOR)

8

D25 20WT/VT (POWER SLIDING DOOR)

8

D25 20WT/VT (POWER SLIDING DOOR
AND SIDE AIRBAG)

9

-

10

A113 12WT/RD (POWER SLIDING
DOOR)

C308 - BLUE (LEFT DOOR WIRE TRACK

ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z825 14BK (POWER SLIDING DOOR)

1

Z76 20BK (MANUAL SLIDING DOOR)

2

P34 20BK/TN

3

G77 20BK/DG

4

P38 20BK/DB

5

-

6

-

7

G151 20BK/GY (POWER SLIDING
DOOR)

8

D25 20BK/VT (POWER SLIDING DOOR)

9

-

10

A113 14BK/RD (POWER SLIDING
DOOR)

C309 - GREEN (BODY SIDE)

CAV

CIRCUIT

1

Z824 14BK/WT (POWER SLIDING
DOOR)

1

Z76 20BK/YL (MANUAL SLIDING DOOR)

2

P34 20TN/LB

3

G76 20VT/YL

4

P38 20TN/DB

5

-

6

-

7

G152 22VT/GY (POWER SLIDING
DOOR)

8

D25 20WT/VT (POWER SLIDING DOOR)

8

D25 20WT/VT (POWER SLIDING DOOR
AND SIDE AIRBAG)

9

-

10

A113 12WT/RD (POWER SLIDING
DOOR)

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

RS

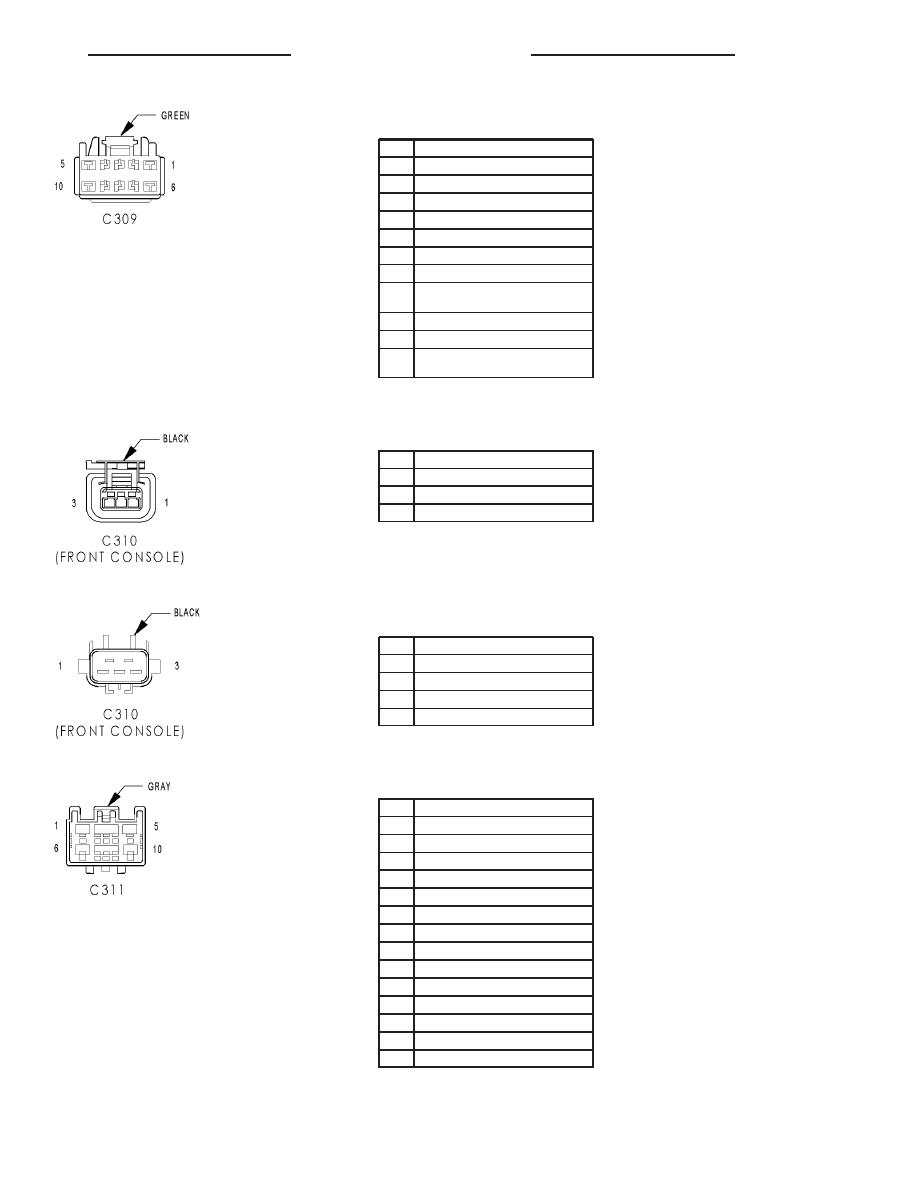

C309 - GREEN (RIGHT DOOR WIRE TRACK

ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z824 14BK (POWER SLIDING DOOR)

1

Z76 20BK (MANUAL SLIDING DOOR)

2

P34 20BK/TN

3

G76 20BK/DG

4

P38 20BK/DB

5

-

6

-

7

G152 20BK/GY (POWER SLIDING
DOOR)

8

D25 20BK/VT (POWER SLIDING DOOR)

9

-

10

A113 14BK/RD (POWER SLIDING
DOOR)

C310 (FRONT CONSOLE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z746 18BK/DB

2

M27 20YL/LB

3

A105 18DB/RD

C310 (FRONT CONSOLE) - BLACK (FRONT

CONSOLE SIDE)

CAV

CIRCUIT

1

Z746 16BK

1

Z746 16BK

2

M27 18OR

3

A105 16RD

C311 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

C153 12DB/BR (3 ZONE MTC)

2

F504 20GY/PK (3 ZONE ATC)

2

F850 22LB/PK (3 ZONE MTC)

3

C121 22DB/DG (3 ZONE MTC)

3

D22 20WT/TN (3 ZONE ATC)

4

D17 20WT/DG (3 ZONE ATC)

4

C22 20LB/WT (3 ZONE MTC)

5

C151 18LB/DG (3 ZONE MTC)

6

-

7

C152 16LB/LG (3 ZONE MTC)

8

E10 20OR/DG (3 ZONE ATC/MTC)

9

Z409 20BK/OR (3 ZONE MTC)

9

Z27 18BK/DG (3 ZONE ATC)

10

C50 12DB/OR (3 ZONE MTC)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

C311 - GRAY (REAR A/C JUMPER SIDE)

CAV

CIRCUIT

1

C153 12 DB/BR (3 ZONE MTC)

2

F504 20GY/PK (3 ZONE ATC)

2

F850 20LB/PK (3 ZONE MTC)

3

C121 20DB/DG (3 ZONE MTC)

3

D22 20WT/TN (3 ZONE ATC SWB)

3

D22 22WT/TN (3 ZONE ATC LWB)

4

D17 20WT/DG (3 ZONE ATC SWB)

4

D17 22WT/DG (3 ZONE ATC LWB)

4

C22 20LB/DB (3 ZONE MTC)

5

C151 18LB/DG (3 ZONE MTC)

6

-

7

C152 16LB/LG (3 ZONE MTC)

8

E10 20OR/DG (3 ZONE ATC/MTC)

9

Z409 20BK/OR (3 ZONE MTC)

9

Z27 18BK/DG (3 ZONE ATC)

10

C50 12DB/OR (3 ZONE MTC)

C312 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

2

M22 20YL/OR

3

G23 22VT/DB (POWER SLIDING DOOR)

4

G25 22VT/TN (HIGHLINE)

5

D25 20WT/VT

5

D25 20WT/VT (SIDE AIRBAG EXCEPT
POWER SLIDING DOOR)

6

A114 18GY/RD

7

F503 20WT/PK

8

-

9

P112 22TN/OR (EXCEPT EXPORT/
POWER MIRRORS)

10

P114 20TN/WT (EXCEPT EXPORT/
POWER MIRRORS)

11

M21 20YL/BR

12

Z837 20BK/WT

13

Z13 20BK/WT

14

Z113 20BK/WT

15

Q3 20OR/TN (SUNROOF)

16

Q4 20OR/YL (SUNROOF)

17

Q5 20OR/LB (SUNROOF)

18

-

19

-

20

-

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

RS

C312 - GRAY (HEADLINER SIDE)

CAV

CIRCUIT

1

M27 20YL/LB

2

M22 20YL/OR

3

G23 22VT/DB (PREMIUM/LUXURY
SUNROOF)

3

G23 20VT/DB (EXCEPT BASE/SUNROOF)

4

G25 20VT/TN (EXCEPT BASE/SUNROOF)

4

G25 22VT/TN (PREMIUM/LUXURY
SUNROOF)

5

D25 20WT/VT (EXCEPT BASE)

6

A114 20GY/RD (EXCEPT BASE)

7

F503 20WT/PK (EXCEPT BASE)

7

F503 20BK/PK (PREMIUM/LUXURY)

8

-

9

P112 20BK/OR (PREMIUM/LUXURY)

10

P114 20BK/LB (PREMIUM/LUXURY)

11

M24 20YL/WT

12

Z837 20BK/OR

13

Z13 20BK/WT (EXCEPT BASE)

14

Z113 20BK/DB (EXCEPT BASE)

14

Z113 20BK (PREMIUM/LUXURY)

15

Q3 20OR/TN (SUNROOF)

16

Q4 20OR/YL (SUNROOF)

17

Q5 20OR/LB (SUNROOF)

18

-

19

-

20

-

C313 (REAR CONSOLE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z747 18BK/LB

2

F307 18LB/PK

3

F307 18LB/PK

C313 (REAR CONSOLE) - BLACK (REAR

CONSOLE SIDE)

CAV

CIRCUIT

1

Z747 16BK

1

Z747 16BK

2

F307 18OR

3

F307 16RD

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39
