FUEL HEATER RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

Z114 18BK/LG

GROUND

86

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

N1 16DB/OR

FUEL HEATER RELAY OUTPUT

87A

-

-

LIFT PUMP RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

N21 20DB/TN

LIFT PUMP RELAY CONTROL

86

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87

N2 18DB/YL

LIFT PUMP RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

267

CONNECTOR PINOUTS

LEFT SPEED CONTROL SWITCH

CAV

CIRCUIT

FUNCTION

B

Z23 20BK/VT

LEFT SPEED CONTROL SWITCH GROUND

A

V37 20VT/TN (EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 20DG/VT (EXCEPT
EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 18VT (2.4L)

S/C SWITCH SIGNAL

LIFT PUMP MOTOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

N2 18OR

LIFT PUMP RELAY OUTPUT

2

Z201 18OR

GROUND

MASS AIR FLOW SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

3

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

4

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

5

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

268

CONNECTOR PINOUTS

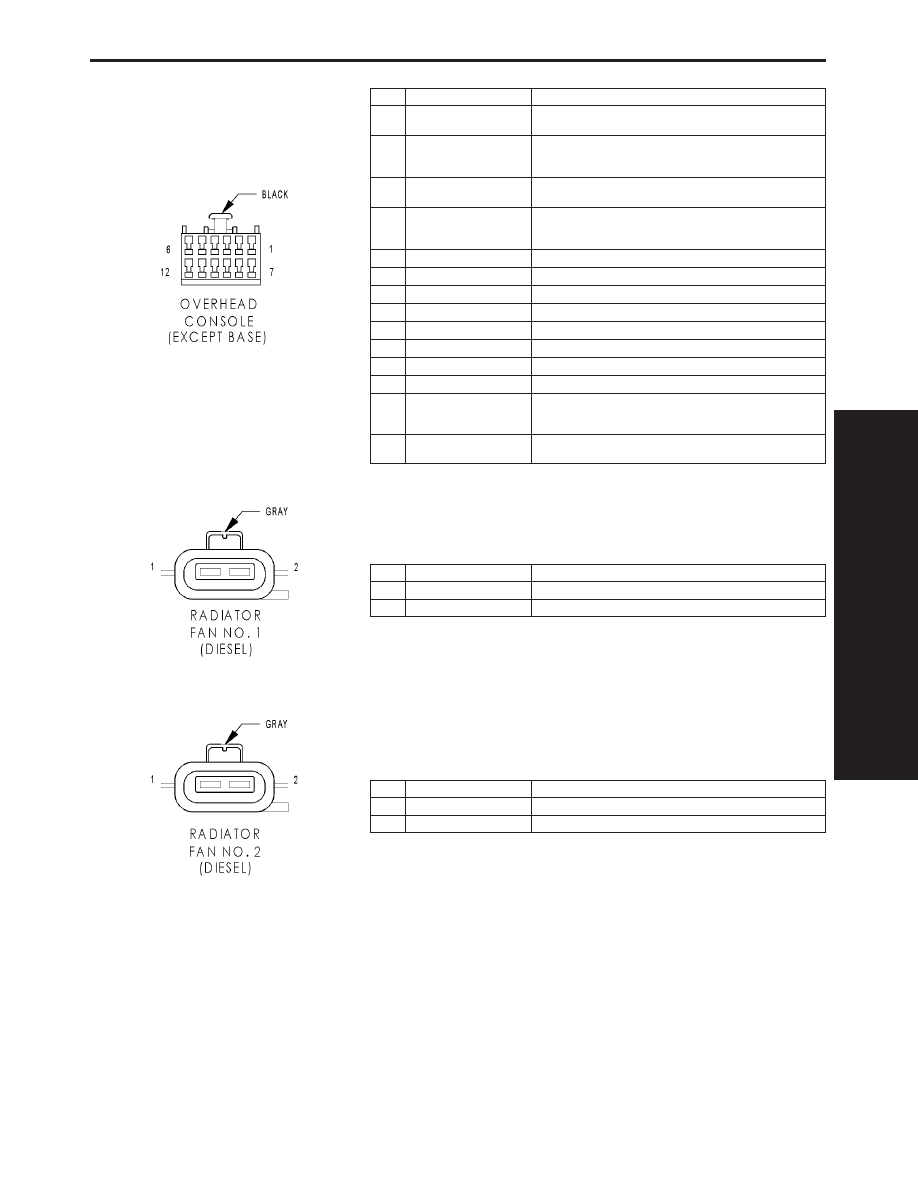

OVERHEAD CONSOLE (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G23 20VT/DB (PREMIUM/
LUXURY/HIGHLINE)

SLIDING DOORS OVERHEAD SWITCH MUX

1

G23 22VT/DB (EXCEPT
PREMIUM/LUXURY/
HIGHLINE) (SUNROOF)

SLIDING DOORS OVERHEAD SWITCH MUX

2

G25 20VT/TN ( PREMIUM/
LUXURY/HIGHLINE)

LIFTGATE SWITCH MUX

2

G25 22VT/TN (EXCEPT
PREMIUM/LUXURY/
HIGHLINE) (SUNROOF)

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 20BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+) (I.O.D.)

6

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z13 20BK/WT

GROUND

8

E15 20OR/DB

ASH/RECEIVER LAMP FEED

9

-

-

10

-

-

11

L24 20BK/GY (EXCEPT
EXPORT/PREMIUM/
LUXURY)

AUTOMATIC HEADLAMP SWITCH SENSOR

12

L1 20BK/WT (PREMIUM/
LUXURY)

BACK-UP LAMP FEED

RADIATOR FAN NO. 1 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

2

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

RADIATOR FAN NO. 2 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

2

Z823 12BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

269

CONNECTOR PINOUTS

RADIATOR FAN RELAY NO. 1 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

N201 12DB/LG

RADIATOR FAN RELAY NO. 1 OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N210 18DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

7

-

-

8

A201 12RD/LG

FUSED B(+)

9

-

-

RADIATOR FAN RELAY NO. 2 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

-

-

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

A112 12OR/RD

FUSED B(+)

9

-

-

RADIATOR FAN RELAY NO. 3 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z823 12BK

GROUND

3

-

-

4

K342 16BR/WT

ECM/PCM RELAY OUTPUT

5

N112 12DB/OR

RADIATOR FAN RELAY NO. 2 AND NO. 3 COMMON OUTPUT

6

N122 18DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

7

-

-

8

N202 12DB/OR

RADIATOR FAN NO. 1 CONTROL

9

-

-

RIGHT SPEED CONTROL SWITCH

CAV

CIRCUIT

FUNCTION

A

V37 20VT/TN (EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 20DG/VT (EXCEPT
EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 18VT (2.4L)

S/C SWITCH SIGNAL

B

Z23 20BK/VT

RIGHT SPEED CONTROL SWITCH GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

270

CONNECTOR PINOUTS
