SPLICE NUMBER

LOCATION

FIG.

S303

In T/O to Data Link Connector

39, 43, 44

S304 (Export)

In Floor Pan Track Wiring

40

S305

Near T/O for Memory Seat/Mirror Module - C2

N/S

S306

In Floor Pan Track Wiring

40

S307

Near T/O for Memory Power Seat Switch

N/S

S309

In Floor Pan Track Wiring

N/S

S310

Near T/O for C301

37, 38, 39

S311

In Floor Pan Track Wiring

N/S

S312

Near T/O for C320

N/S

S313

Near T/O for Power Liftgate Module

49

S316

In Floor Pan Track Wiring

36

S317

Near T/O for Body Control Module

44

S318

Near T/O for Power Seat Circuit Breaker

36

S319 (Export)

In Floor Pan Track Wiring

40

S321

Ner T/O for C301

37, 38, 39

S322

Near T/O for C301

39

S323

In Floor Pan Track Wiring

36

S324

In Floor Pan Track Wiring

36

S325 (Export)

In Floor Pan Track Wiring

36

S326

Near T/O for C101

37, 38

S330

Near T/O for Power Liftgate Module

49

S331

Near T/O for Power Liftgate Motor

49

S332

In Floor Pan Track Wiring

N/S

S333 (3 Zone MTC)

In Floor Pan Track Wiring

39

S334

Near T/O to G301

36

S335

Near T/O for Left Rear Reading Lamp

N/S

S336

Near T/O for Left Rear Reading Lamp

N/S

S337

Near T/O for Right Mid Reading Lamp

N/S

S338

Near T/O for Right Visor/Vanity Lamp

N/S

S339

Near T/O for C312

N/S

S342 (LHD)

Near T/O for Passenger Power Window Motor

46

S343 (LHD)

Near T/O for Driver Power Window Motor

45

S344

In T/O to Right Sliding Door Control Module C2

47, 48

S345

Near T/O for Right Sliding Door Motor

47, 48

S346

Near T/O for Driver Power Window Switch

45

S347

Near T/O for Right Sliding Door Lock Motor

47, 48

S348

Near T/O for Left Sliding Door Lock Motor

48

S349

In T/O to Left Sliding Door Control Module - C2

48

S350

Near T/O for Left Sliding Door Motor

48

S352

Near T/O for Liftgate Cinch/Release Motor

51

S354 (Export)

Near T/O for C301

38, 39

S354 (Except Export)

Near T/O for C101

39

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 15

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

SPLICE NUMBER

LOCATION

FIG.

S355

In T/O for C307

N/S

S356 (Export)

In Floor Pan Track Wiring

39

S356 (Except Export)

Near T/O for Passenger Heated Seat Back

N/S

S359

Left Quarter Panel

49

S361

Near T/O for C304

N/S

S362

Near T/O for C304

N/S

S363

Near T/O for C331

N/S

S364 (RHD)

Near T/O for Passenger Power Window Window

46

S365 (LHD)

Near T/O for Driver Power Window Window

N/S

S366

In Passenger Power Heated Seat Wiring Assembly

N/S

S367

Near T/O for C301

39

S368 (Diesel)

Near T/O for C101

37, 38

S370 (Except Export)

In T/O for Integrated Power Module C6

7

S371

In T/O to Power Window Switch

N/S

S372

Near T/O for Data Link Connector

43

S373 (Except Export

In Floor Pan Track Wiring

39

S374

Near T/O for Body Control Module

N/S

S376 (Highline Audio)

In Floor Pan Track Wiring

36

S378

Near T/O for C301

37, 38, 39

S380 (Highline Audio)

Right Quarter Panel

50

S381 (Highline Audio)

Right Quarter Panel

50

S382 (Passenger Heated
Seat)

Near T/O for Passenger Seat Weight Sensor

N/S

S383 (Parktronics)

Rear Fascia

N/S

S384 (Parktronics)

Rear Fascia

N/S

8W - 91 - 16

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

RS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

Fig.

1

HEADLAMP

CONNECT

ORS

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 17

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

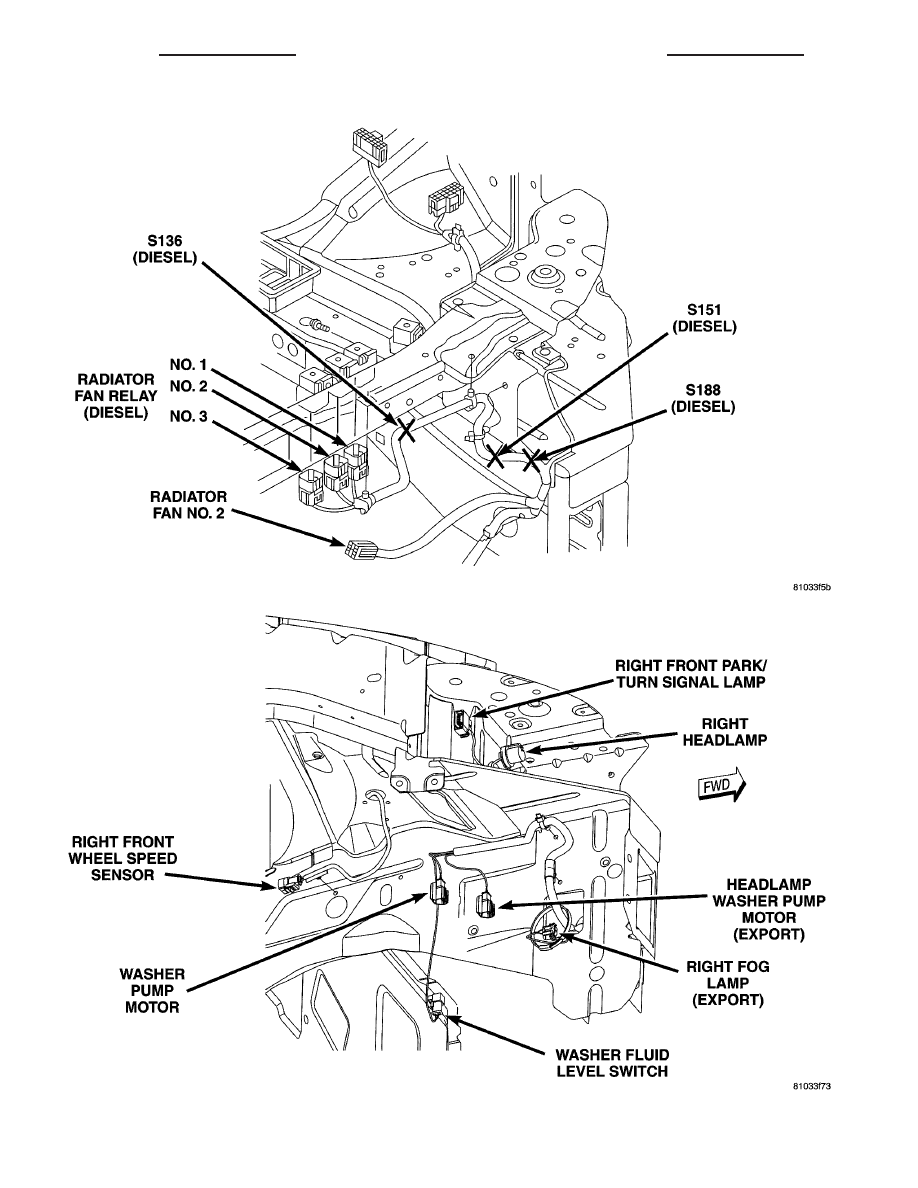

Fig. 2 LEFT FRONT ENGINE COMPARTMENT

Fig. 3 WASHER PUMP CONNECTORS

8W - 91 - 18

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

RS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
