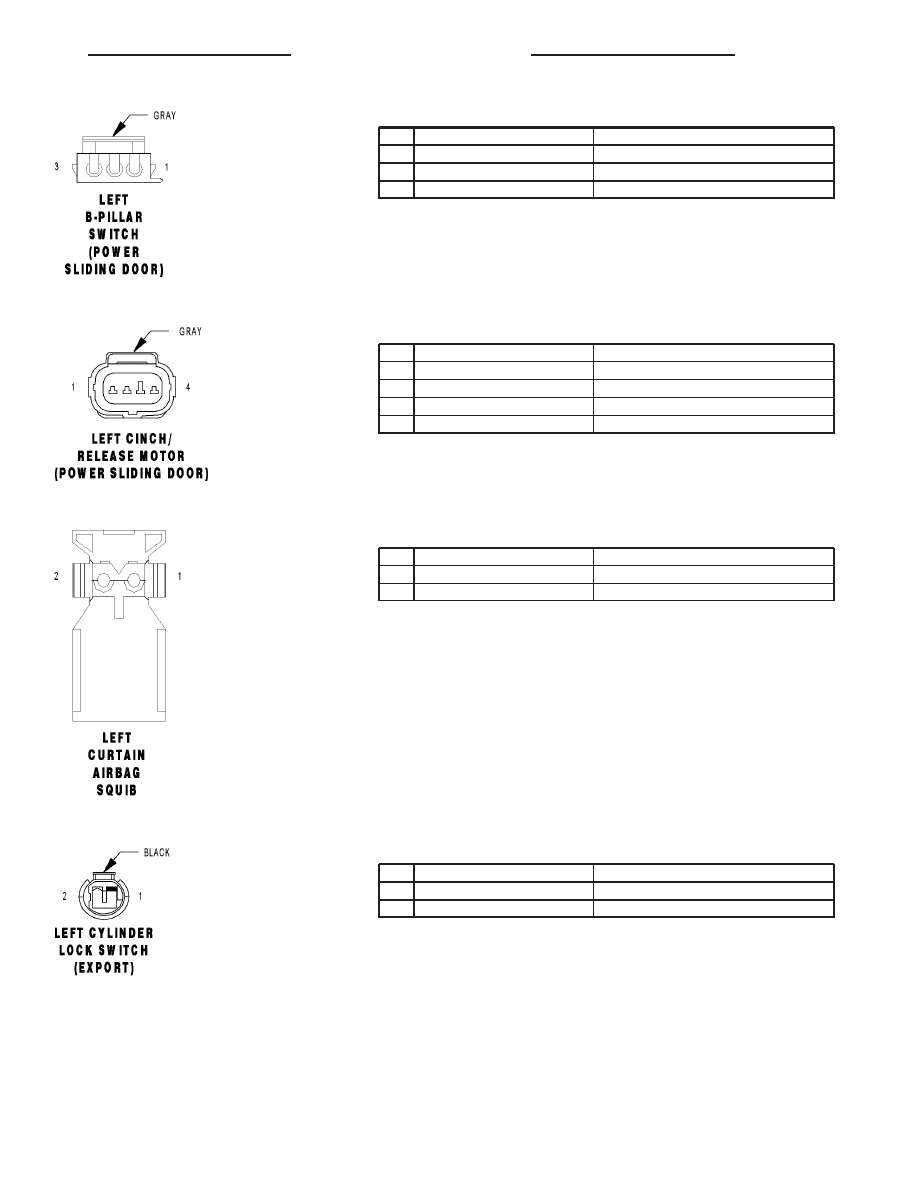

LEFT B-PILLAR SWITCH (POWER SLIDING DOOR) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z61 22BK/DG

GROUND

2

-

-

3

G41 22VT/DG

LEFT SLIDING DOOR PILLAR SWITCH MUX

LEFT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

2

Z249 18BK/WT

GROUND

3

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

LEFT CURTAIN AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

LEFT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z463 20BK/LB

GROUND

2

G163 20VT/LB

LEFT CYLINDER LOCK SWITCH MUX

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

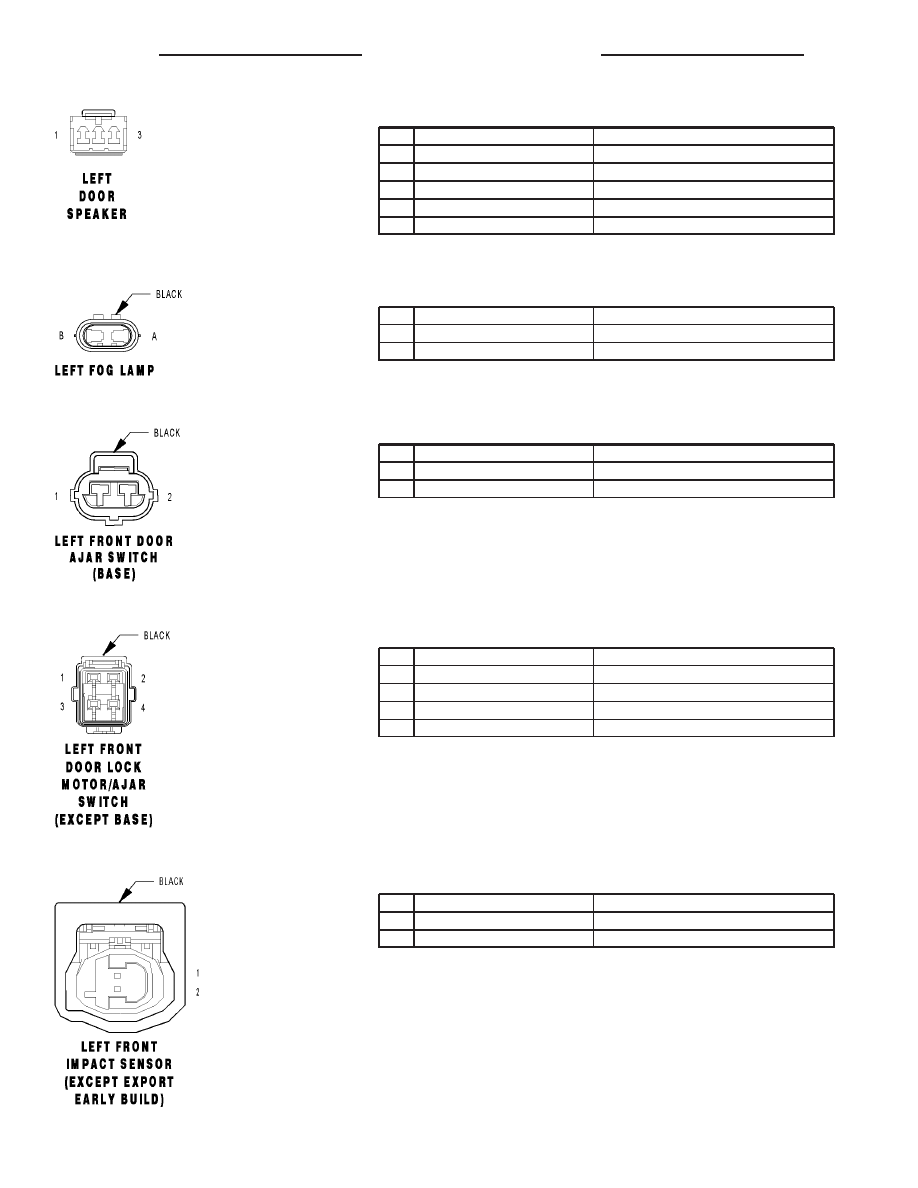

LEFT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X291 18DG/BR (HIGHLINE)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

1

X55 20DG/BR (LOWLINE)

LEFT FRONT SPEAKER (-)

2

-

-

3

X201 18DG (HIGHLINE)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

3

X53 20DG (LOWLINE)

LEFT FRONT SPEAKER (+)

LEFT FOG LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

B

Z349 18BK/YL

GROUND

LEFT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

LEFT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

4

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

LEFT FRONT IMPACT SENSOR (EXCEPT EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

RS

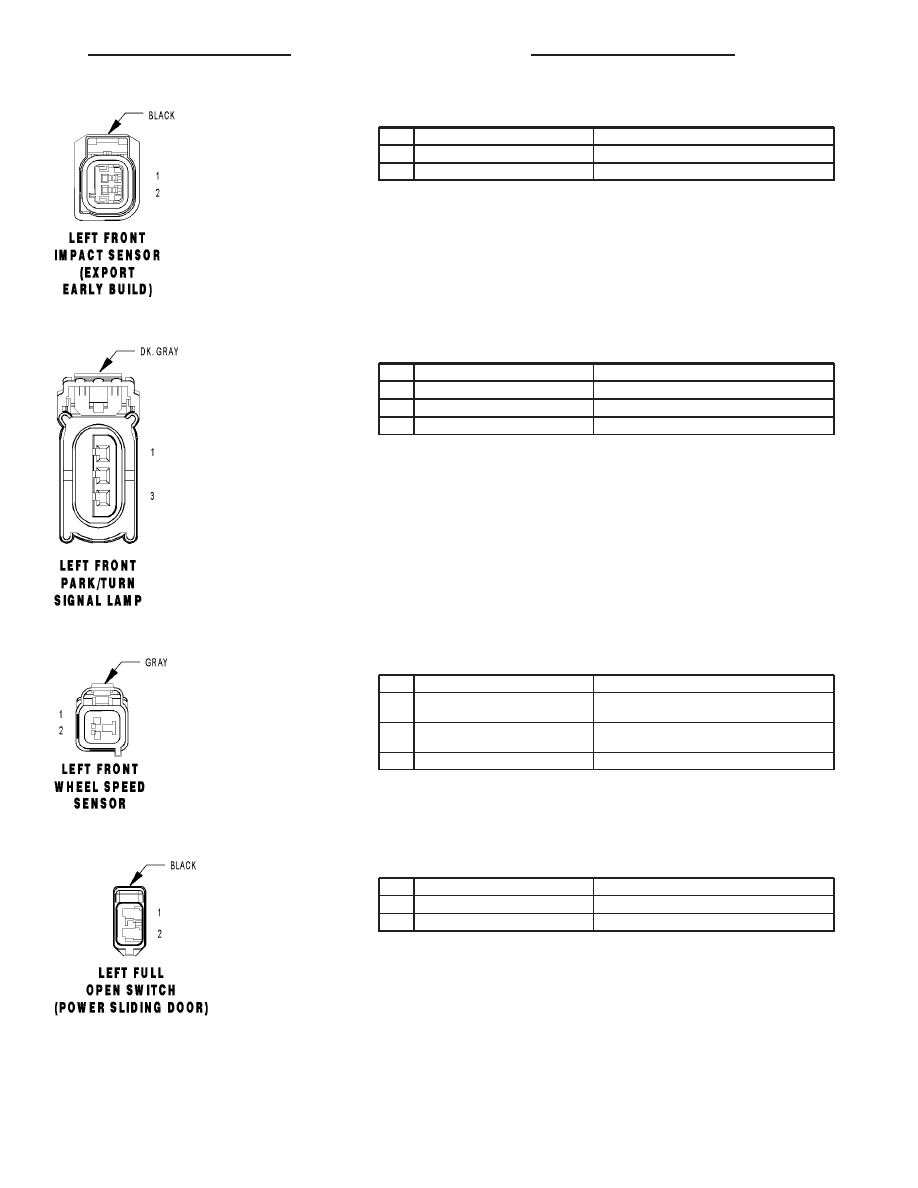

LEFT FRONT IMPACT SENSOR (EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

LEFT FRONT PARK/TURN SIGNAL LAMP - DK. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LB

LEFT FRONT TURN SIGNAL DRIVER

2

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

Z377 18BK/BR

GROUND

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

1

B9 18DG/LG (EXCEPT 3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

2

Z77 20BK/GY

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

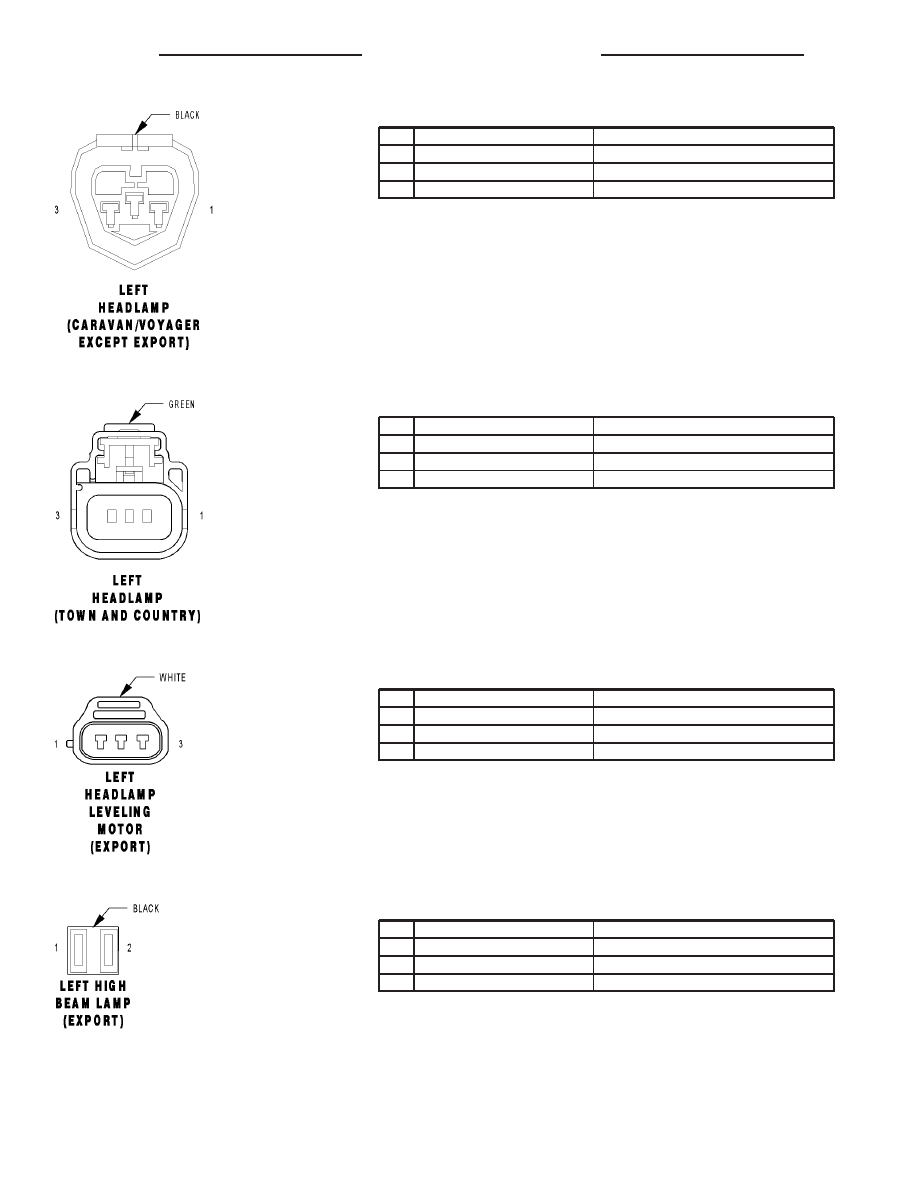

LEFT HEADLAMP (CARAVAN/VOYAGER EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

LEFT HEADLAMP (TOWN AND COUNTRY) - GREEN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

LEFT HEADLAMP LEVELING MOTOR (EXPORT) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z203 16BR

GROUND

2

L77 16BK

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

L13 16RD

HEADLAMP ADJUST SIGNAL

LEFT HIGH BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

1

Z343 16BR

GROUND

2

L33 16GY

LEFT HIGH BEAM DRIVER

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS
