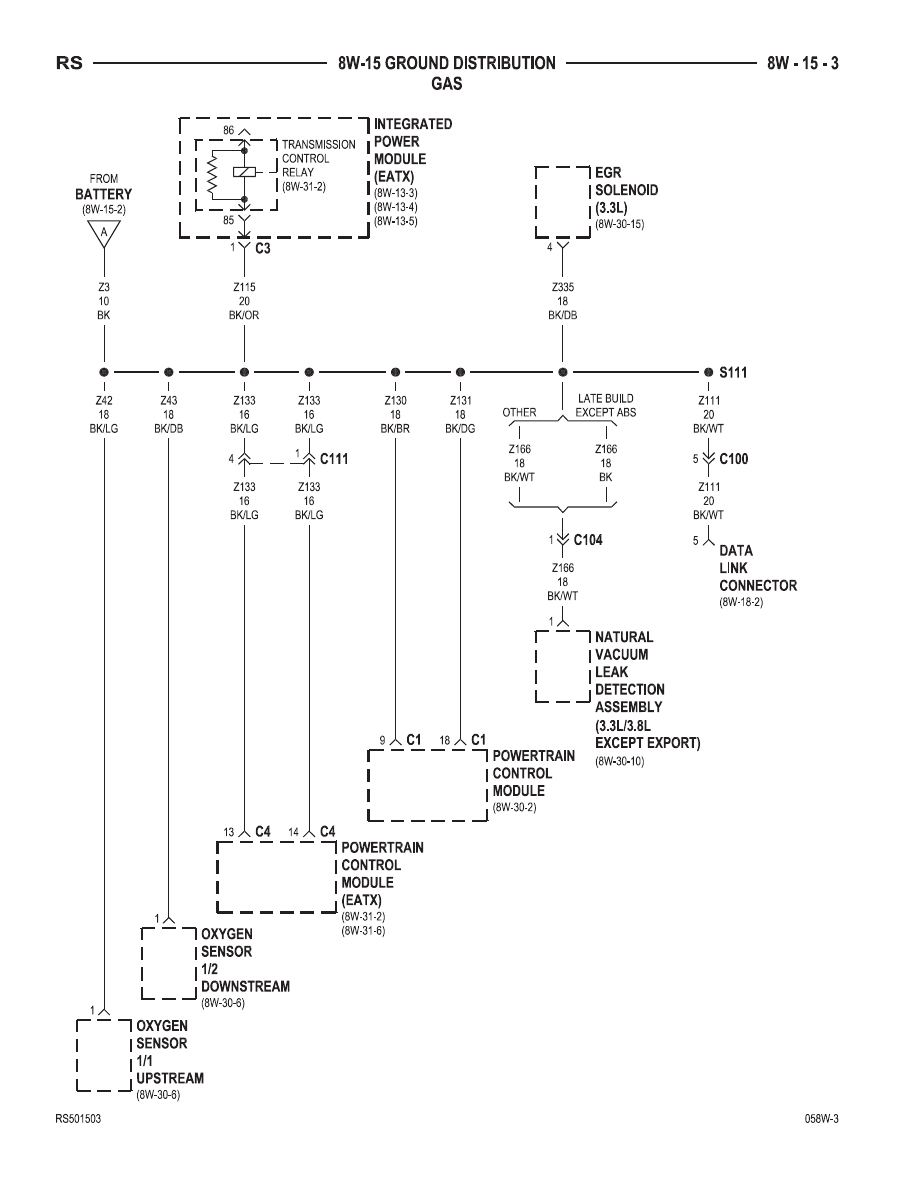

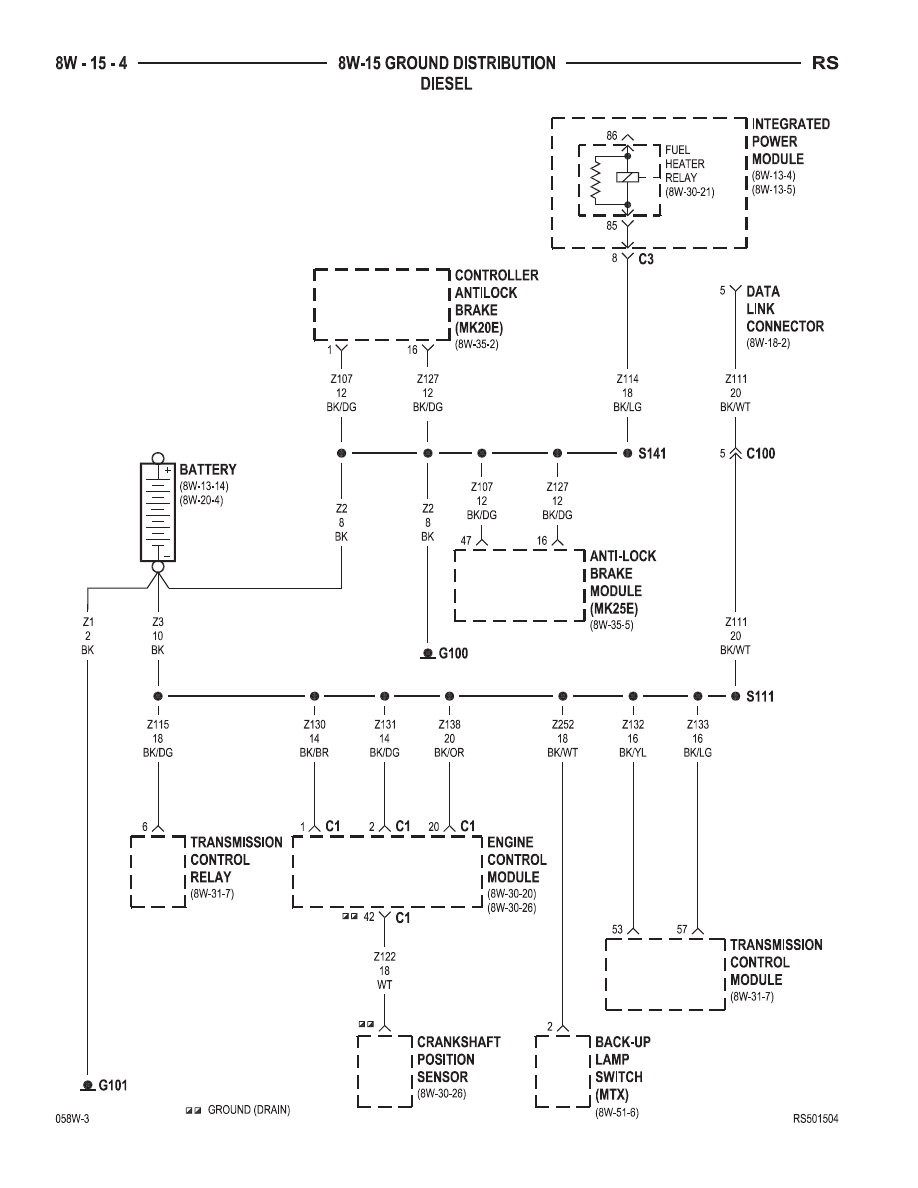

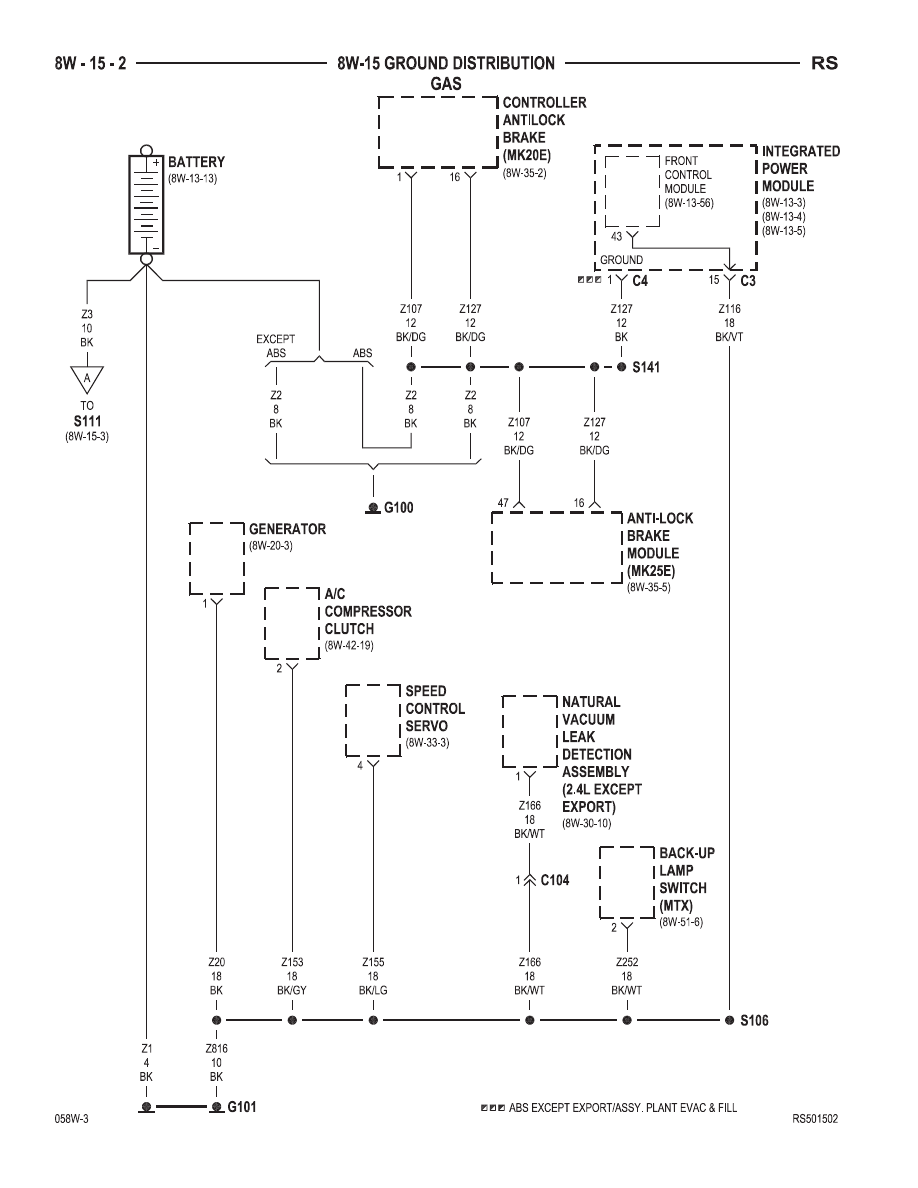

8W-15 GROUND DISTRIBUTION
Component
Page
A/C Compressor Clutch . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 9
A/C-Heater Control
. . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 12
Adjustable Pedals Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Anti-Lock Brake Module . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 4
Auto Temp Control . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Back-Up Lamp Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 4
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 3, 4
Body Control Module
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-24
Brake Fluid Level Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-18
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-18
Cabin Heater Assist . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
CD Changer
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
Center High Mounted Stop Lamp . . . . . . . . . . . . . . . . . 8W-15-30
Clutch Pedal Interlock Switch . . . . . . . . . . . . . . . . . . . 8W-15-18
Clutch Pedal Upstop Switch . . . . . . . . . . . . . . . . . . . . 8W-15-19
Controller Antilock Brake
. . . . . . . . . . . . . . . . . . . . 8W-15-2, 4
Crank Case Ventilation Heater . . . . . . . . . . . . . . . . . . . 8W-15-9
Crankshaft Position Sensor . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Data Link Connector . . . . . . . . . . . . . . . . . . . . . 8W-15-3, 4, 18
Dosing Pump
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Driver Door Courtesy Lamp . . . . . . . . . . . . . . . . . . 8W-15-15, 21
Driver Door Lock Switch . . . . . . . . . . . . . . . . . . . . 8W-15-15, 21
Driver Heated Seat Cushion . . . . . . . . . . . . . . . . . . . . 8W-15-17
Driver Heated Seat Module . . . . . . . . . . . . . . . . . . . . 8W-15-17
Driver Power Seat Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-17
Driver Power Window Switch . . . . . . . . . . . . . . . . . 8W-15-15, 21
DVD/CD Changer
. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3
Engine Control Module . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Floor Console Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Floor Console Power Outlet . . . . . . . . . . . . . . . . . . . . 8W-15-28
Front Blower Module
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Front Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Front Control Module . . . . . . . . . . . . . . . . . . . 8W-15-2, 8, 9, 19
Front Reading Lamps/Switch . . . . . . . . . . . . . . . . . . . 8W-15-22
Fuel Heater
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
G100
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 4
G101
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2, 4
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5, 6, 7
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10, 11, 12
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
G203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
G300 . . . . . . . . . . . . . . . . . . . . . . 8W-15-12, 14, 16, 17, 18, 19
G301 . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20, 21, 22, 24, 25
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26, 27, 28
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28, 29, 30
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Hands Free Module
. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Headlamp Switch
. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Headlamp Washer Pump Motor
. . . . . . . . . . . . . . . . . . 8W-15-7
High Note Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Hood Ajar Switch
. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Horn Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Instrument Cluster
. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Instrument Panel Switch Bank . . . . . . . . . . . . . . . . . . 8W-15-10
Integrated Power Module
. . . . . . . . . . . . . . 8W-15-2, 3, 4, 8, 9, 19
Left B-Pillar Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-18
Left Cinch/Release Motor . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Cylinder Lock Switch . . . . . . . . . . . . . . . . . . . 8W-15-15, 16
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Left Front Door Ajar Switch . . . . . . . . . . . . . . . . . . . . 8W-15-16
Left Front Door Lock Motor/Ajar Switch . . . . . . . . . . . 8W-15-15, 16
Left Front Park/Turn Signal Lamp . . . . . . . . . . . . . . . . . 8W-15-6
Left Full Open Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Left Headlamp Leveling Motor . . . . . . . . . . . . . . . . . . . 8W-15-7
Left High Beam Lamp
. . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Left Liftgate Flood Lamp
. . . . . . . . . . . . . . . . . . . . . 8W-15-29
Left Low Beam Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Left Mid Reading Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Left Park Lamp . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Left Power Mirror . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Left Rear Lamp Assembly . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Left Rear Reading Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Left Sliding Door Control Module . . . . . . . . . . . . . . . . . 8W-15-14
Left Sliding Door Latch Sensing Switch
. . . . . . . . . . . . . 8W-15-14
Left Sliding Door Lock Motor . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Sliding Door Lock Motor/Ajar Switch
. . . . . . . . . . . . 8W-15-14
Component
Page
Left Sliding Door Motor . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Left Turn Signal Lamp
. . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Left Visor/Vanity Lamp
. . . . . . . . . . . . . . . . . . . . . . 8W-15-23
License Lamp
. . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26, 29
Lift Pump Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-30
Liftgate Cinch/Release Motor . . . . . . . . . . . . . . . . . 8W-15-26, 30
Liftgate Right Pinch Sensor . . . . . . . . . . . . . . . . . . . . 8W-15-26
Memory Seat/Mirror/Adjustable Pedals Module
. . . . . . . . . 8W-15-17
Natural Vacuum Leak Detection Assembly . . . . . . . . . . . 8W-15-2, 3
Occupant Classification Module . . . . . . . . . . . . . . . . . . 8W-15-24
Occupant Restraint Controller
. . . . . . . . . . . . . . . . . . 8W-15-13
Overhead Console . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-22
Oxygen Sensor 1/1 Upstream . . . . . . . . . . . . . . . . . . . . 8W-15-3
Oxygen Sensor 1/2 Downstream
. . . . . . . . . . . . . . . . . . 8W-15-3
Park Assist Display
. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Park Assist Module
. . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Passenger Door Courtesy Lamp . . . . . . . . . . . . . . . . 8W-15-16, 21
Passenger Door Lock Switch
. . . . . . . . . . . . . . . . . 8W-15-16, 21
Passenger Heated Seat Back
. . . . . . . . . . . . . . . . . . . 8W-15-25
Passenger Heated Seat Cushion . . . . . . . . . . . . . . . . . . 8W-15-25
Passenger Heated Seat Module . . . . . . . . . . . . . . . . . . 8W-15-25
Passenger Power Seat Switch . . . . . . . . . . . . . . . . . . . 8W-15-25
Power Folding Mirror Switch . . . . . . . . . . . . . . . . . . . 8W-15-12
Power Liftgate Module . . . . . . . . . . . . . . . . . . . . . 8W-15-26, 28
Power Liftgate Motor
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-26
Power Mirror Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Power Window Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
Powertrain Control Module . . . . . . . . . . . . . . . . . . . . . 8W-15-3
Radiator Fan No. 1 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan No. 2 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radiator Fan Relay No. 3 . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-13
Rear Auto Temp Control Switch . . . . . . . . . . . . . . . . . . 8W-15-18
Rear Blower Front Control Switch
. . . . . . . . . . . . . . . . 8W-15-12
Rear Blower Motor Power Module
. . . . . . . . . . . . . . . . 8W-15-28
Rear Blower Rear Control Switch . . . . . . . . . . . . . . . . . 8W-15-18
Rear Dome Lamp
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-22, 23
Rear Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
Rear View Mirror
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-11, 22
Rear Window Defogger Grid . . . . . . . . . . . . . . . . . . . . 8W-15-30
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-29
Right B-Pillar Switch
. . . . . . . . . . . . . . . . . . . . . . . 8W-15-24
Right Cinch/Release Motor
. . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Cylinder Lock Switch . . . . . . . . . . . . . . . . . . . . 8W-15-21
Right Fog Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Right Front Door Ajar Switch . . . . . . . . . . . . . . . . . . . 8W-15-21
Right Front Door Lock Motor/Ajar Switch
. . . . . . . . . . . . 8W-15-21
Right Front Park/Turn Signal Lamp . . . . . . . . . . . . . . . . 8W-15-6
Right Full Open Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Right Headlamp Leveling Motor . . . . . . . . . . . . . . . . . . 8W-15-7
Right High Beam Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Right Liftgate Flood Lamp
. . . . . . . . . . . . . . . . . . . . 8W-15-29
Right Low Beam Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Right Mid Reading Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Right Park Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 19
Right Power Mirror
. . . . . . . . . . . . . . . . . . . . . . 8W-15-11, 12
Right Rear Lamp Assembly . . . . . . . . . . . . . . . . . . 8W-15-27, 28
Right Rear Reading Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Right Sliding Door Control Module . . . . . . . . . . . . . . . . 8W-15-20
Right Sliding Door Latch Sensing Switch . . . . . . . . . . . . . 8W-15-20
Right Sliding Door Lock Motor . . . . . . . . . . . . . . . . . . 8W-15-20
Right Sliding Door Lock Motor/Ajar Switch
. . . . . . . . . . . 8W-15-20
Right Sliding Door Motor . . . . . . . . . . . . . . . . . . . . . 8W-15-20
Right Turn Signal Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-19
Right Visor/Vanity Lamp
. . . . . . . . . . . . . . . . . . . . . 8W-15-23
Sentry Key Remote Entry Module . . . . . . . . . . . . . . . . . 8W-15-11
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Speed Control Servo . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Sunroof Module
. . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Sunroof Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
Thatcham Alarm Module
. . . . . . . . . . . . . . . . . . . . . 8W-15-11
Traction Control Switch . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Trailer Tow Connector . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
Transmission Control Module . . . . . . . . . . . . . . . . . . . . 8W-15-4
Transmission Control Relay . . . . . . . . . . . . . . . . . . . 8W-15-3, 4
Washer Fluid Level Switch . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Wiper Module
. . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-18
RS
8W-15 GROUND DISTRIBUTION
8W - 15 - 1
