CONNECTOR PINOUTS

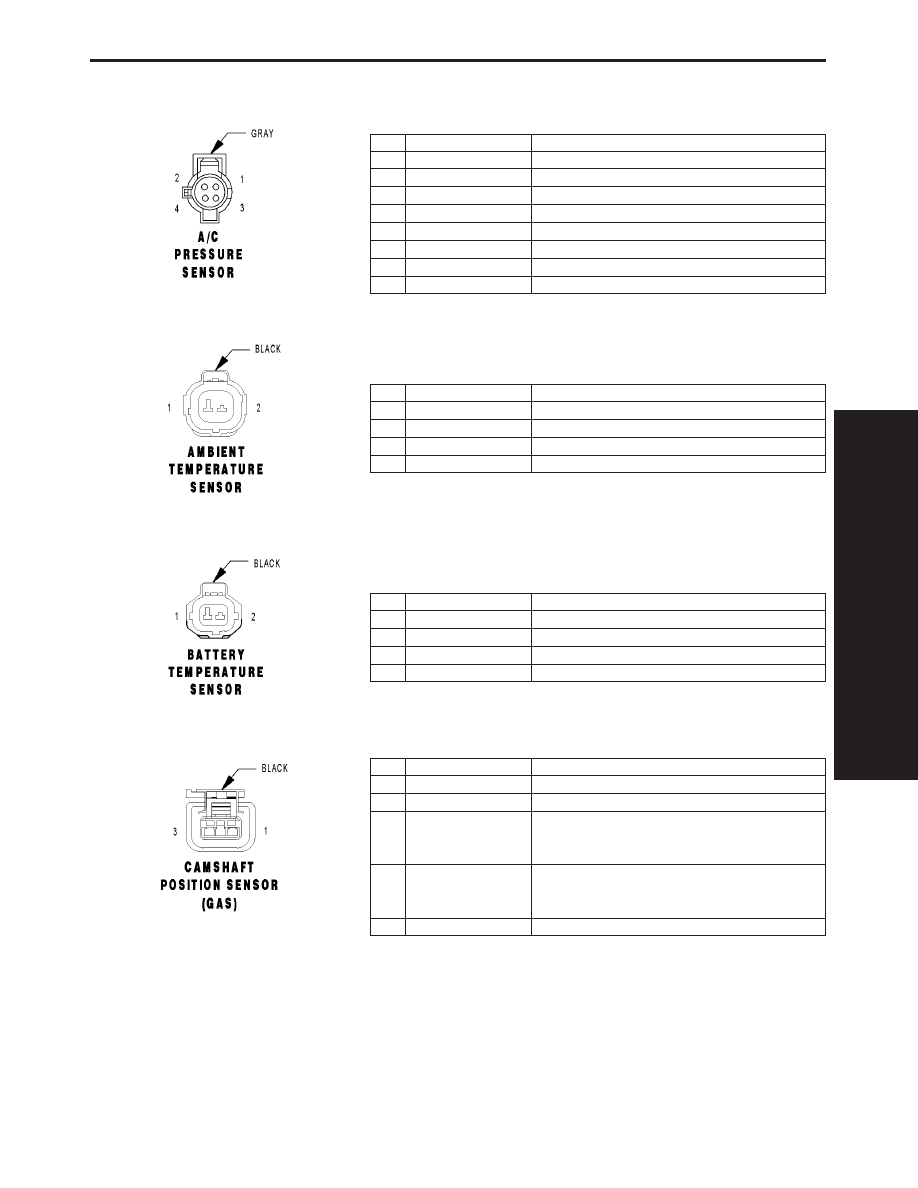

A/C PRESSURE SENSOR - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C918 20BK/LB (DIESEL)

A/C PRESSURE SENSOR GROUND

1

K900 18DB/DG (GAS)

SENSOR GROUND

2

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

F851 20LB/PK (DIESEL)

SENSOR REFERENCE VOLTAGE B

3

C18 20LB/BR (DIESEL)

A/C PRESSURE SENSOR SIGNAL

3

C18 18LB/BR (GAS)

A/C PRESSURE SIGNAL

4

-

-

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 18VT/LG (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

1

G31 18VT/LG (GAS)

AAT SIGNAL

2

G931 18VT/BR (DIESEL)

AMBIENT TEMPERATURE SENSOR RETURN

2

K900 18DB/DG (GAS)

SENSOR GROUND

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20BR/TN (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (GAS)

BATTERY TEMP SIGNAL

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

2

K900 18DB/DG (GAS)

SENSOR GROUND

CAMSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

K900 20DB (3.3L/3.8L
LATE BUILD EXPORT/
EXCEPT EXPORT EXCEPT
ABS)

SENSOR GROUND

2

K900 20DB/DG (EXCEPT
3.3L/3.8L LATE BUILD
EXPORT/EXPORT EXCEPT
ABS)

SENSOR GROUND

3

K44 18DB/GY

CMP SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

335

CONNECTOR PINOUTS

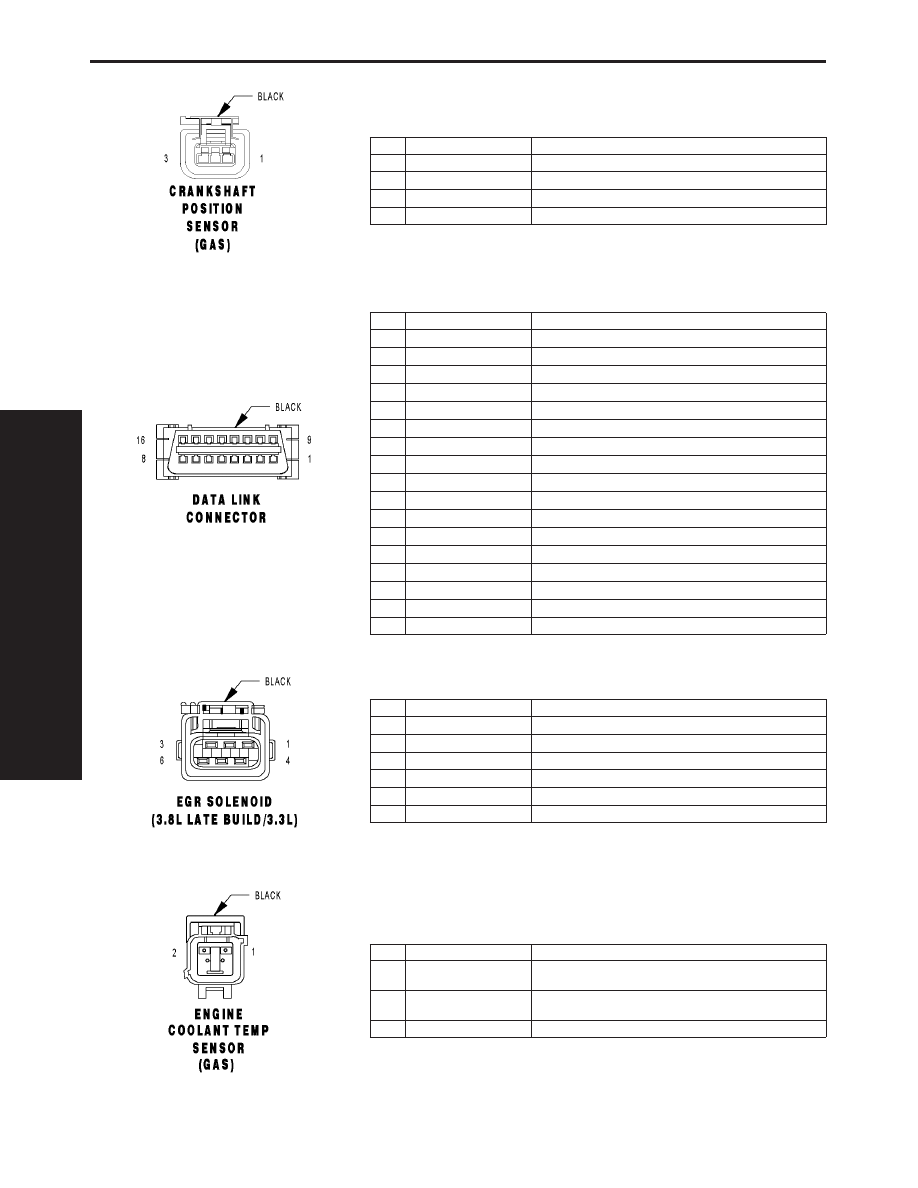

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 18BR/LB

CKP SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z111 20BK/WT

GROUND

6

-

-

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20DG/YL (EATX)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

EGR SOLENOID (3.8L LATE BUILD/3.3L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 18DB/LG

EGR SOLENOID SIGNAL

2

F855 18PK/YL

5 VOLT SUPPLY

3

K900 18DB/DG

SENSOR GROUND

4

Z335 18BK/DB

GROUND

5

-

-

6

K35 18DB/VT

EGR SOLENOID CONTROL

ENGINE COOLANT TEMP SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG (3.3L/3.8L
LATE BUILD)

SENSOR GROUND

1

K900 20DB/DG (EXCEPT
3.3L/3.8L LATE BUILD)

SENSOR GROUND

2

K2 18VT/OR

ECT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

336

CONNECTOR PINOUTS

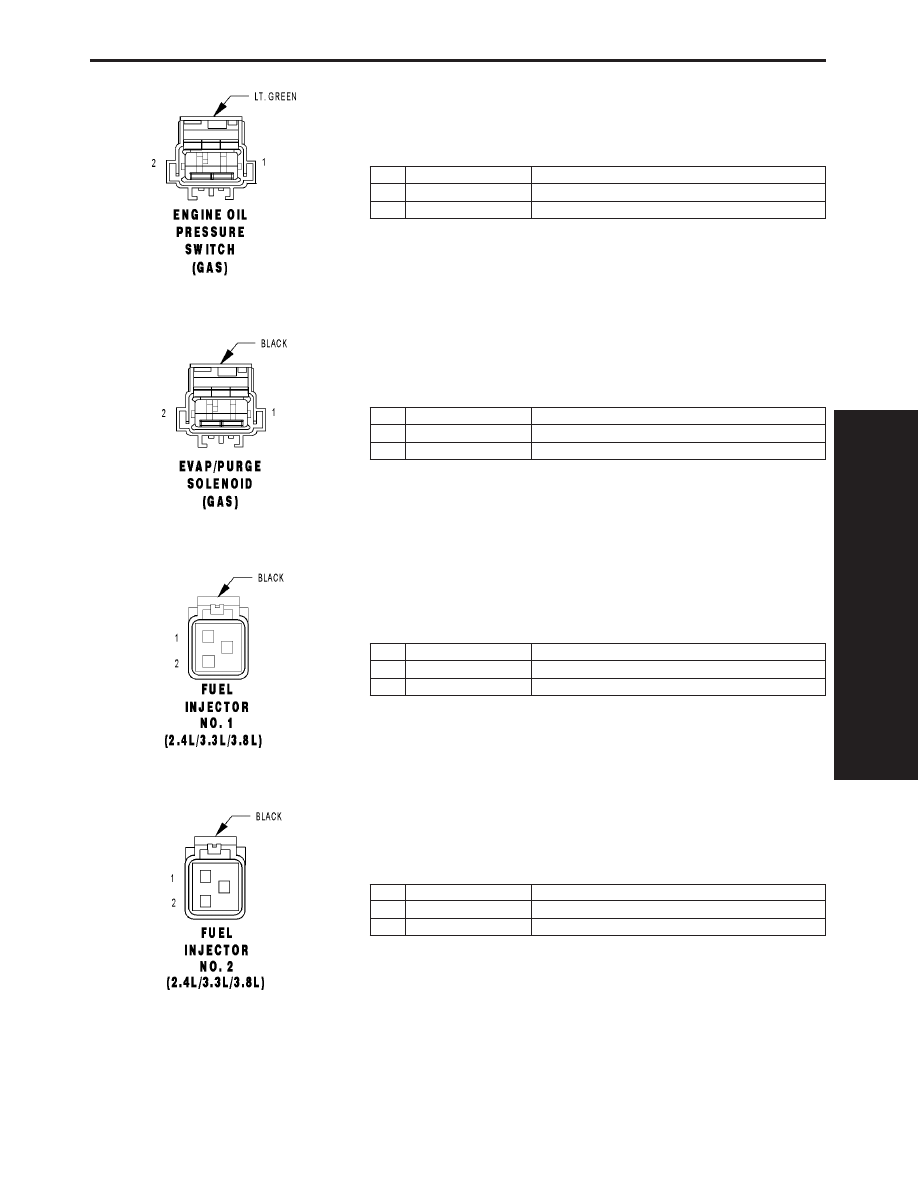

ENGINE OIL PRESSURE SWITCH (GAS) - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT

EVAP PURGE CONTROL

2

K70 18DB/BR

EVAP PURGE RETURN

FUEL INJECTOR NO. 1 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.4L/3.3L/3.8L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
