CV BOOT - INNER/OUTER

REMOVAL

(1) Remove half shaft from vehicle. (Refer to 3 -

DIFFERENTIAL & DRIVELINE/HALF SHAFT -
REMOVAL)

(2) Clamp the half shaft into a suitable vise with

protective jaws clamped onto the interconnecting
shaft (Fig. 7).

(3) Remove the large and small diameter retaining

clamps holding the CV boot to the CV joint and the
interconnecting shaft (Fig. 8).

(4) Pull the boot back from the CV joint (Fig. 9).

(5) Remove the CV housing from the interconnect-

ing shaft and tripod assembly (Fig. 10).

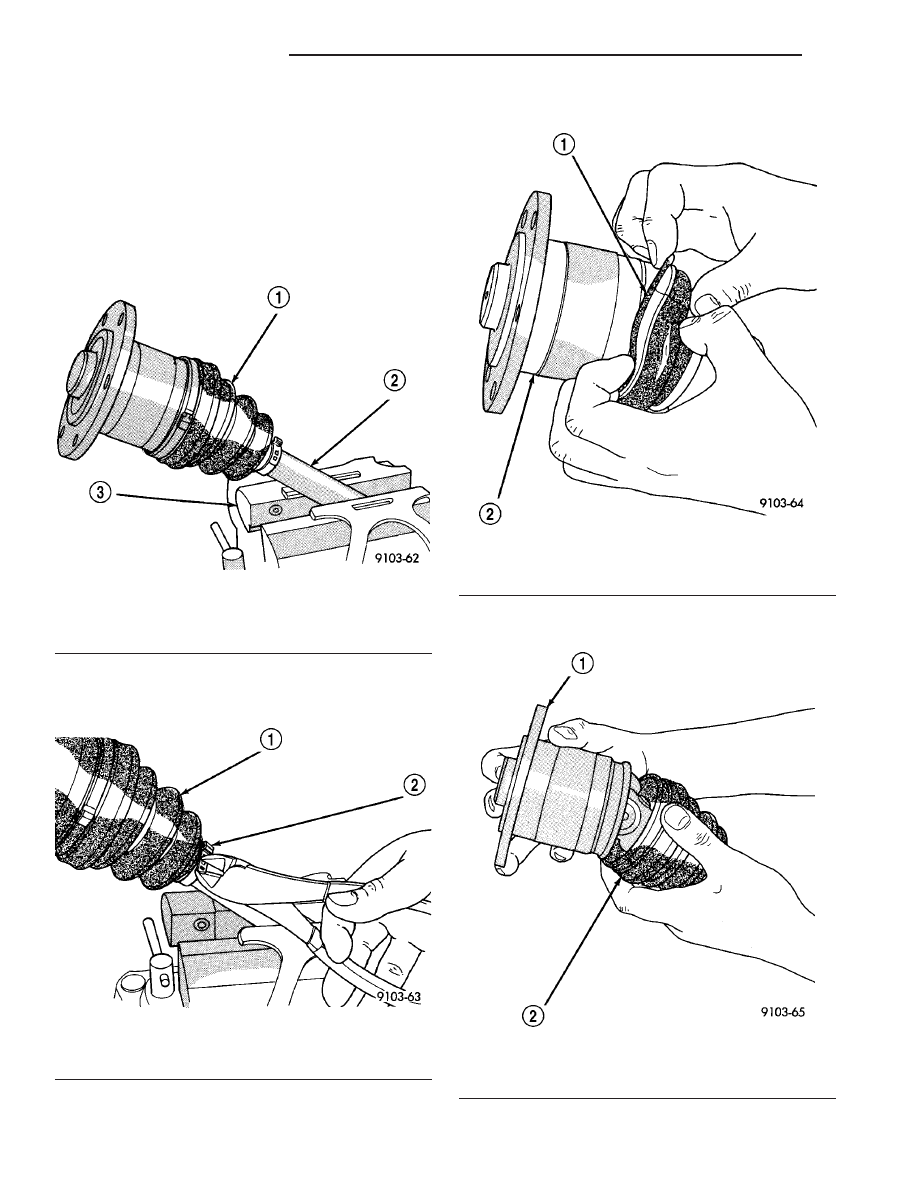

Fig. 7 Clamp Shaft In Soft Jawed Vice

1 - HALF SHAFT BOOT
2 - HALF SHAFT
3 - VISE

Fig. 8 Remove Boot Clamps

1 - HALF SHAFT BOOT
2 - CLAMP

Fig. 9 Pull Back Boot

1 - HALF SHAFT BOOT
2 - HALF SHAFT JOINT

Fig. 10 Remove CV Housing

1 - HALF SHAFT JOINT HOUSING
2 - BOOT

3a - 4

HALF SHAFT - REAR

RG

(6) Remove

the

snap-ring

holding

the

tripod

assembly onto the interconnecting shaft (Fig. 11).

(7) Remove the tripod assembly from the intercon-

necting shaft (Fig. 12).

(8)

Remove the CV boot from the interconnecting

shaft (Fig. 13).

INSTALLATION

(1) Clean the interconnecting shaft and CV joint of

any residual grease and dirt.

(2) Slide the new small diameter retaining clamp

onto the interconnecting shaft.

(3) Install the CV boot onto the interconnecting

shaft (Fig. 14).

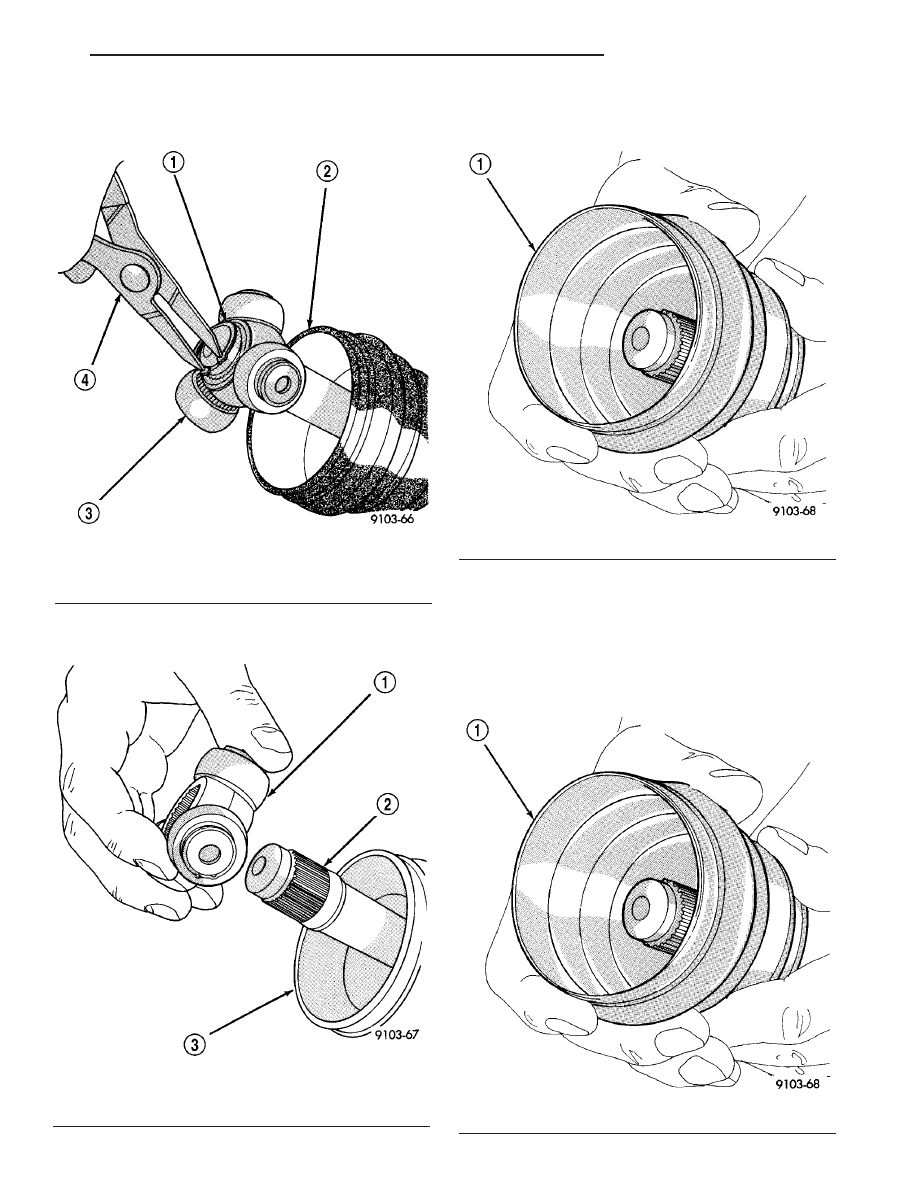

Fig. 12 Slide Tripod Off The Shaft

1 - TRIPOD ASSEMBLY
2 - AXLE SHAFT
3 - HALF SHAFT BOOT

Fig. 14 Install CV Boot Onto Interconnecting Shaft

1 - HALF SHAFT BOOT

Fig. 11 Remove Snap-Ring

1 - SNAP RING
2 - HALF SHAFT BOOT
3 - TRIPOD ASSEMBLY
4 - SNAP RING PLIERS

Fig. 13 Remove Boot

1 - HALF SHAFT BOOT

RG

HALF SHAFT - REAR

3a - 5

CV BOOT - INNER/OUTER (Continued)

(4) Install the tripod assembly onto the intercon-

necting shaft (Fig. 15).

(5) Install the snap-ring to hold the tripod assem-

bly onto the interconnecting shaft (Fig. 16).

(6) Install the new large diameter retaining clamp

onto the CV joint housing.

(7) Distribute 1/2 the amount of grease provided in

the seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into tripod housing. Put
the remaining amount into the sealing boot.

(8) Install the CV housing onto the interconnecting

shaft and tripod assembly (Fig. 17).

(9) Clamp the half shaft into a suitable vise with pro-

tective jaws clamped onto the interconnecting shaft.

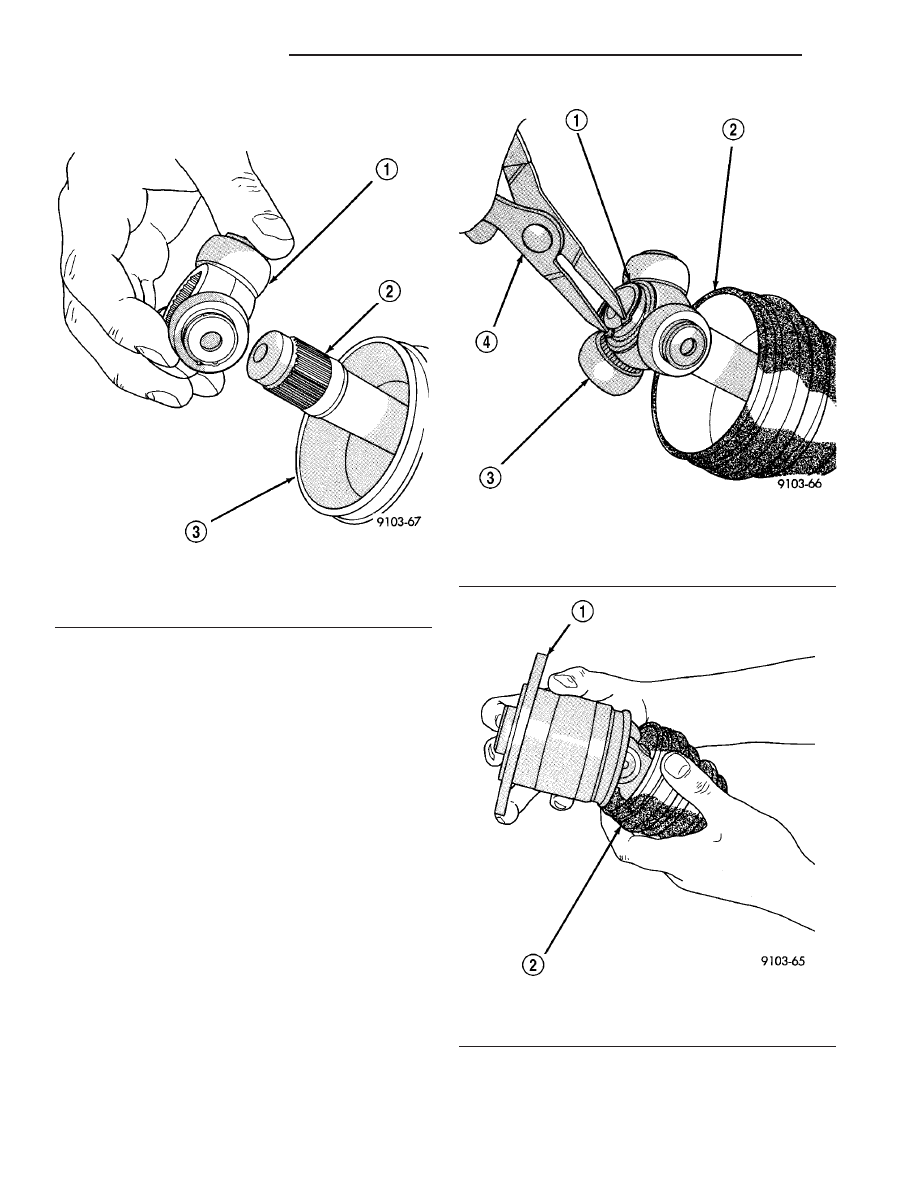

Fig. 15 Slide Tripod Onto The Interconnecting Shaft

1 - TRIPOD ASSEMBLY
2 - AXLE SHAFT
3 - HALF SHAFT BOOT

Fig. 16 Install Snap-Ring

1 - SNAP RING
2 - HALF SHAFT BOOT
3 - TRIPOD ASSEMBLY
4 - SNAP RING PLIERS

Fig. 17 Install CV Housing

1 - HALF SHAFT JOINT HOUSING
2 - BOOT

3a - 6

HALF SHAFT - REAR

RG

CV BOOT - INNER/OUTER (Continued)

(10) Position the CV joint boot on interconnecting

shaft so the raised bead on the inside of the small
diameter end of the seal boot is in mating groove on
interconnecting shaft (Fig. 18).

(11) Install CV joint seal boot to interconnecting

shaft clamp evenly on sealing boot.

(12) Place crimping tool C-4975-A over bridge of

clamp (Fig. 19).

(13) Tighten nut on crimping tool C-4975-A until

jaws on tool are closed completely together, face to
face (Fig. 20).

CAUTION: The boot must not be dimpled, stretched
or out of shape in any way. If boot is NOT shaped
correctly, equalize pressure in boot and shape it by
hand.

(14) Position CV boot into the CV housing retain-

ing groove. Install the boot large diameter retaining
clamp evenly onto the boot.

(15) Clamp the CV joint boot to the CV joint, using

required procedure for type of boot clamp application.

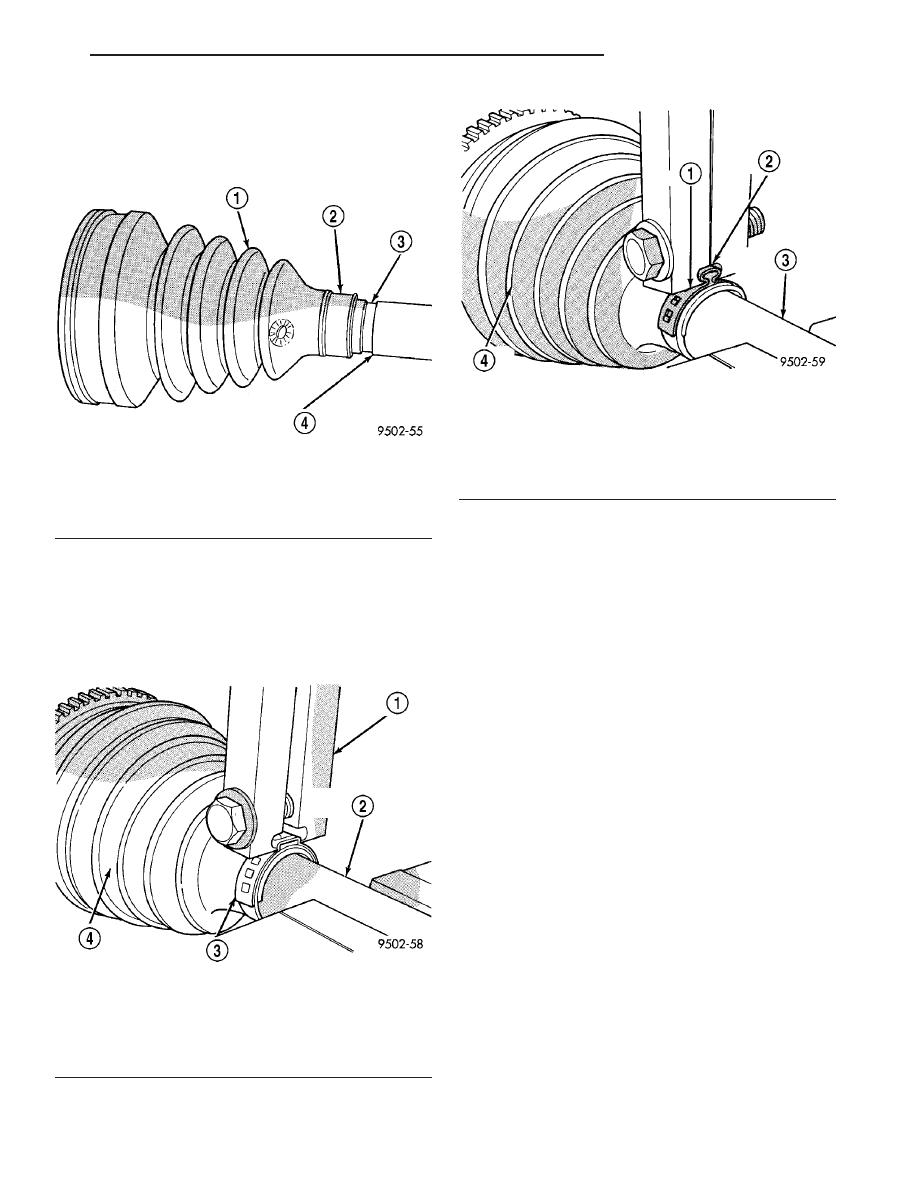

Fig. 18 Sealing Boot Installation on Interconnecting

Shaft

1 - SEALING BOOT
2 - RAISED BEAD IN THIS AREA OF SEALING BOOT
3 - GROOVE
4 - INTERCONNECTING SHAFT

Fig. 19 Crimping Tool Installed on Sealing Boot

Clamp - Typical

1 - SPECIAL TOOL C-4975-A
2 - INTERCONNECTING SHAFT
3 - CLAMP
4 - SEALING BOOT

Fig. 20 Sealing Boot Retaining Clamp Installed -

Typical

1 - CLAMP
2 - JAWS OF SPECIAL TOOL C-4975-A MUST BE CLOSED
COMPLETELY TOGETHER HERE
3 - INTERCONNECTING SHAFT
4 - SEALING BOOT

RG

HALF SHAFT - REAR

3a - 7

CV BOOT - INNER/OUTER (Continued)
