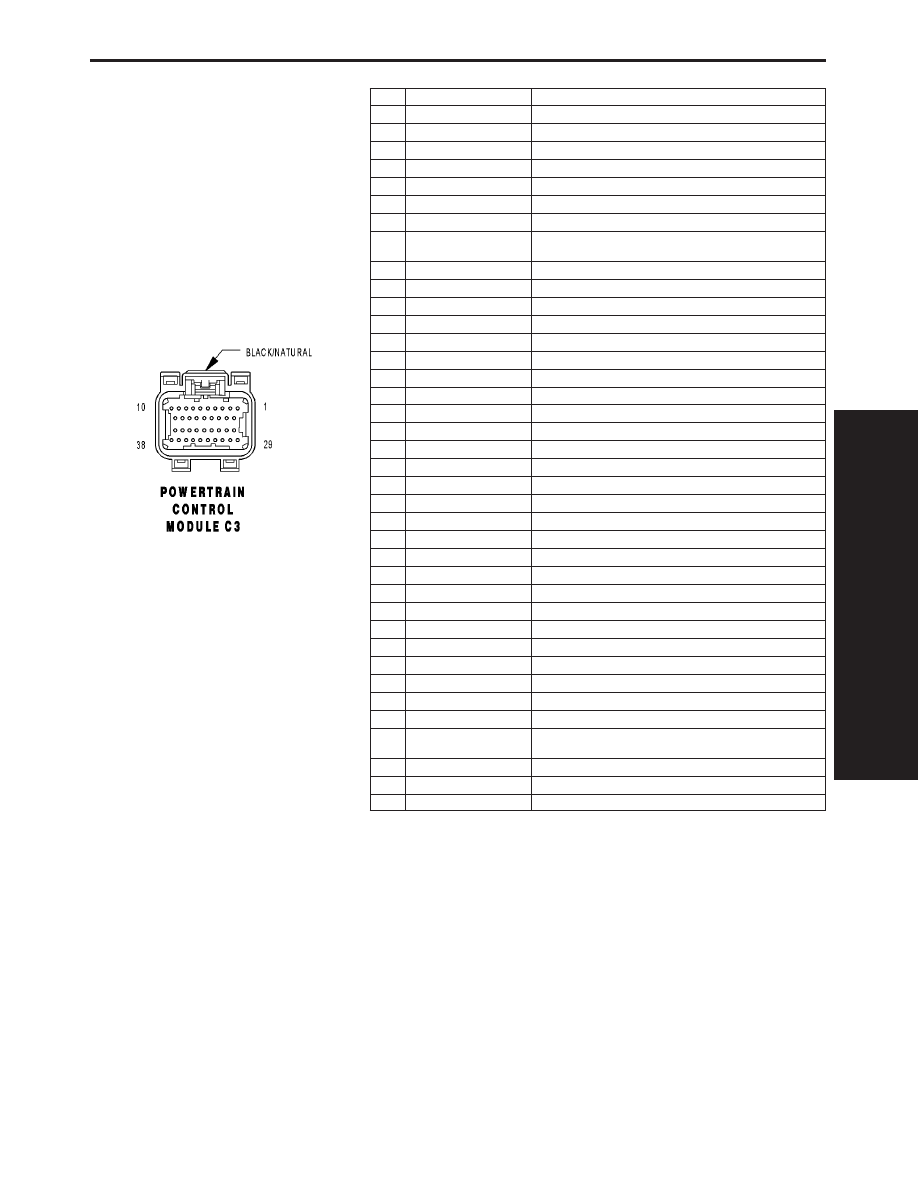

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 18BR/WT

ASD RELAY CONTROL

4

-

-

5

V35 18VT/OR

S/C VENT CONTROL

6

K173 18BR/VT

RAD FAN RELAY CONTROL

7

V32 18VT/YL

S/C SUPPLY

8

K106 20VT/LB (EXCEPT
EXPORT)

NVLD SOL CONTROL

9

K299 18BR/WT

O2 1/2 HEATER CONTROL

10

-

-

11

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 18VT/YL

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K342 16BR/WT

ASD RELAY OUTPUT

20

K52 18DB/WT

EVAP PURGE CONTROL

21

T141 18YL (MTX EXPORT)

FUSED IGNITION SWITCH OUTPUT (START)

22

-

-

23

B29 18DG/WT

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

-

-

27

-

-

28

K342 16BR/WT

ASD RELAY OUTPUT

29

K70 18DB/BR

EVAP PURGE RETURN

30

-

-

31

C18 18LB/BR

A/C PRESSURE SIGNAL

32

K91 18DB/YL

BATTERY TEMP SIGNAL

33

-

-

34

V37 18VT

S/C SWITCH SIGNAL

35

K107 20VT/WT (EXCEPT
EXPORT)

NVLD SWITCH SIGNAL

36

-

-

37

K31 18BR

FUEL PUMP RELAY CONTROL

38

T752 18DG/OR

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

321

CONNECTOR PINOUTS

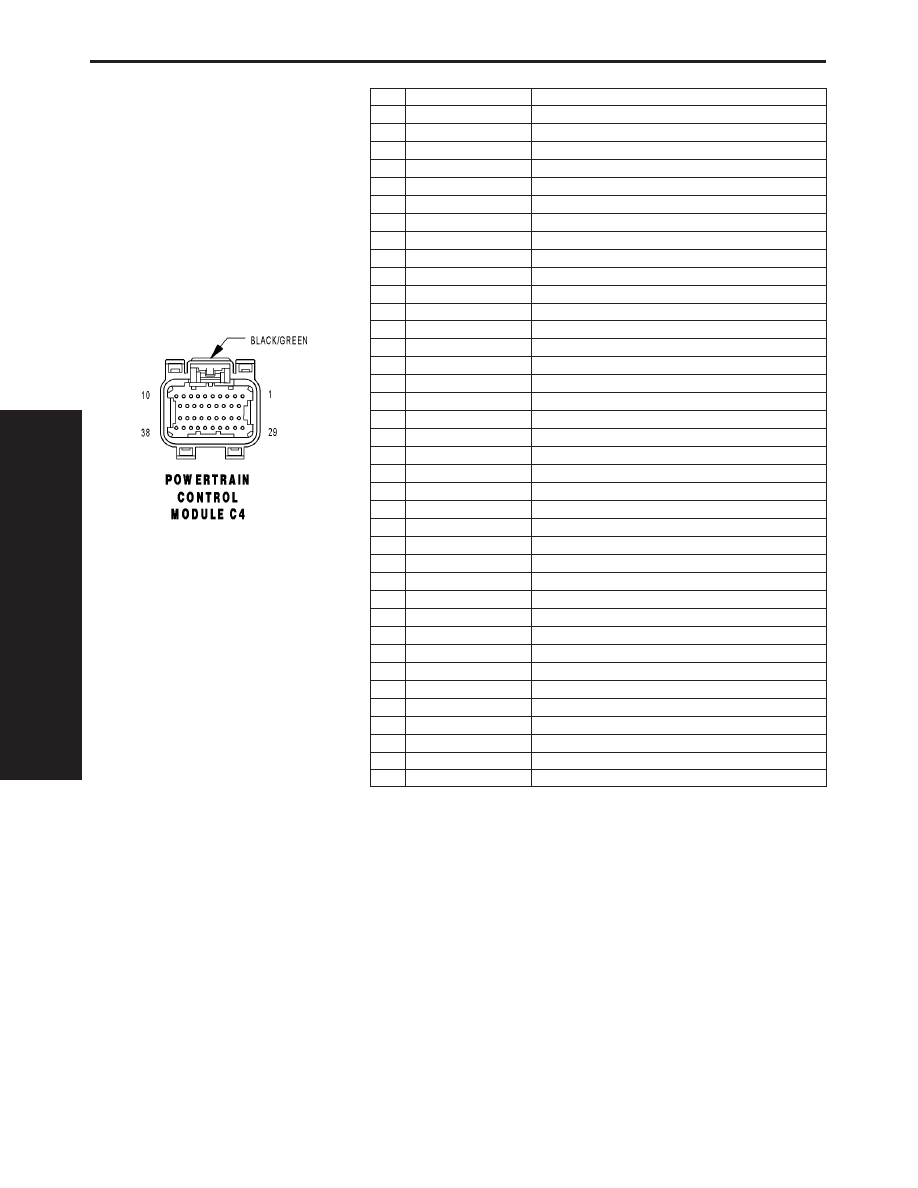

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T59 18DB/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

-

-

12

-

-

13

Z133 16BK/LG

GROUND

14

Z133 16BK/LG

GROUND

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18DG/GY

TRS T41 SENSE

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

322

CONNECTOR PINOUTS

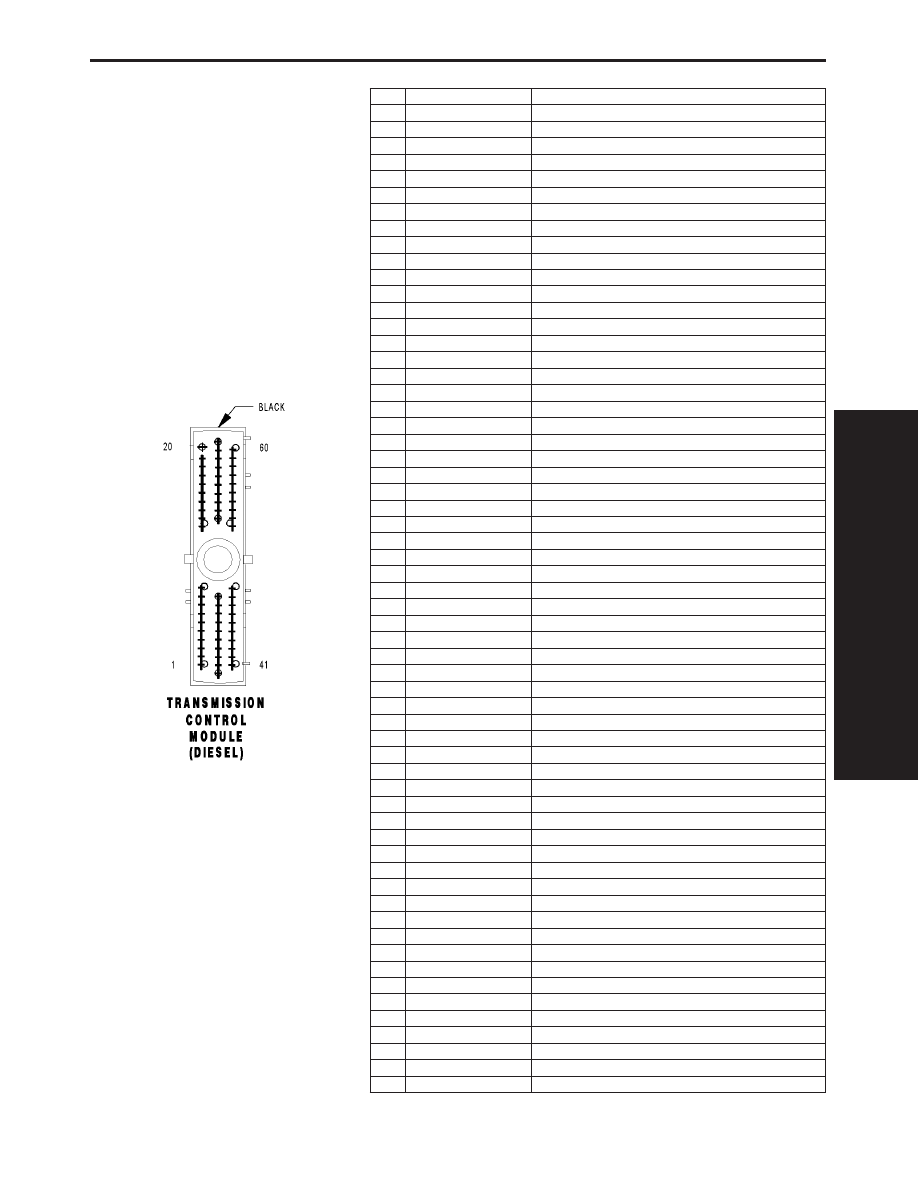

TRANSMISSION CONTROL MODULE (DIESEL) - BLACK 60 WAY

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OD PRESSURE SWITCH SENSE

10

T10 20DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K23 20BR/OR

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 2

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

L/R SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18DG/GY

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

-

45

-

-

46

D123 20WT/OR

FLASH PROGRAM ENABLE

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

51

K900 20DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

-

-

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UD SOLENOID CONTROL

60

T60 18YL/GY

OD SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

323

CONNECTOR PINOUTS

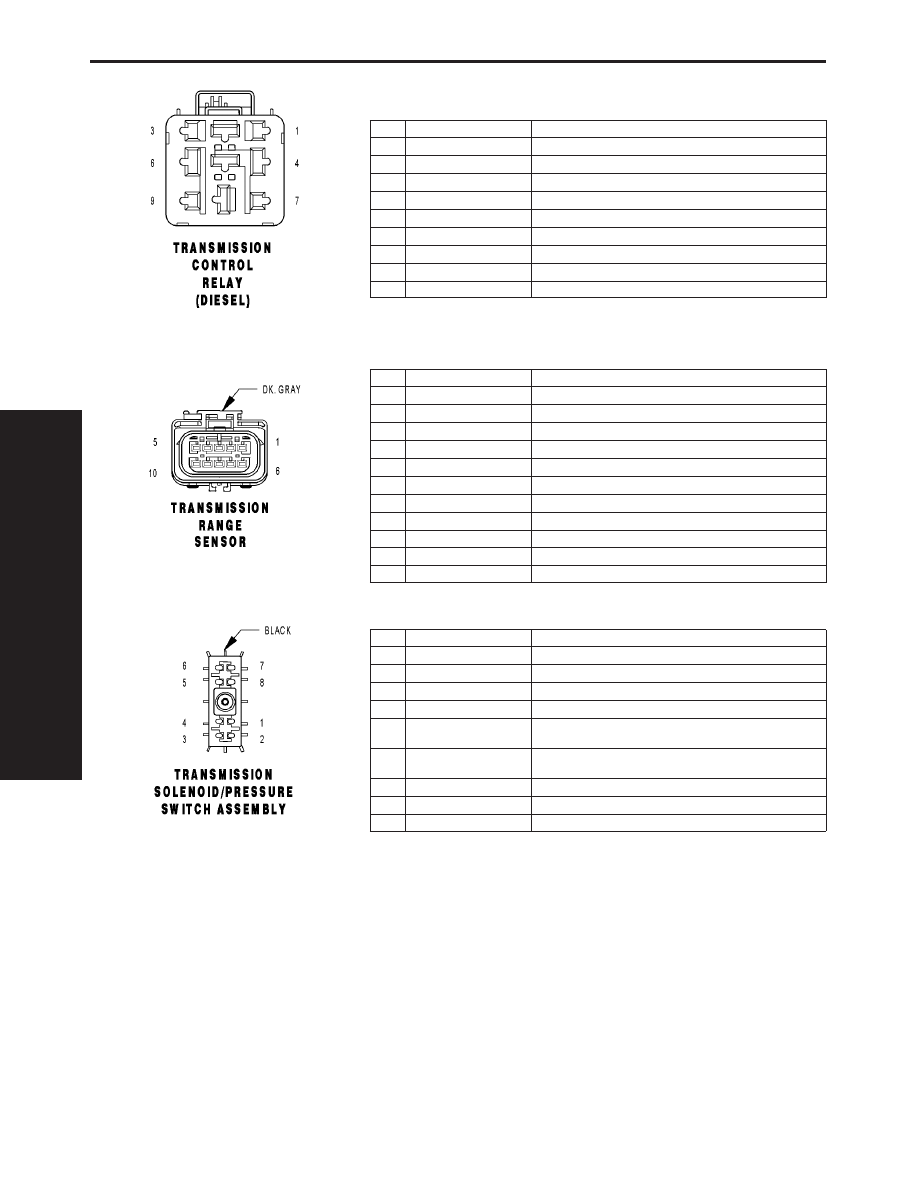

TRANSMISSION CONTROL RELAY (DIESEL) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

3

-

-

4

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

5

-

-

6

Z115 18BK/OR

GROUND

7

-

-

8

A104 18YL/RD

FUSED B(+)

9

-

-

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18DG/GY (DIESEL)

TRS T41 SENSE

6

-

-

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 20DG/GY (DIESEL)

TRS T41 SENSE

10

T41 18DG/GY (GAS)

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

2

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

3

T9 18DG/TN

OD PRESSURE SWITCH SENSE

4

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18YL/LB (DIESEL
LATE BUILD)

UD SOLENOID CONTROL

5

T59 18DB/LB (EXCEPT
DIESEL LATE BUILD)

UD SOLENOID CONTROL

6

T60 18YL/GY

OD SOLENOID CONTROL

7

T20 18DG/WT

L/R SOLENOID CONTROL

8

T19 18YL/DB

2-4 SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

324

CONNECTOR PINOUTS
