INSTALLATION - REAR EVAP CANISTER

(1) Install canister arrow heads into the rubber

gromments (Fig. 20).

(2) Install bolt and tighten.
(3) Install hoses.
(4) Lower vehicle.

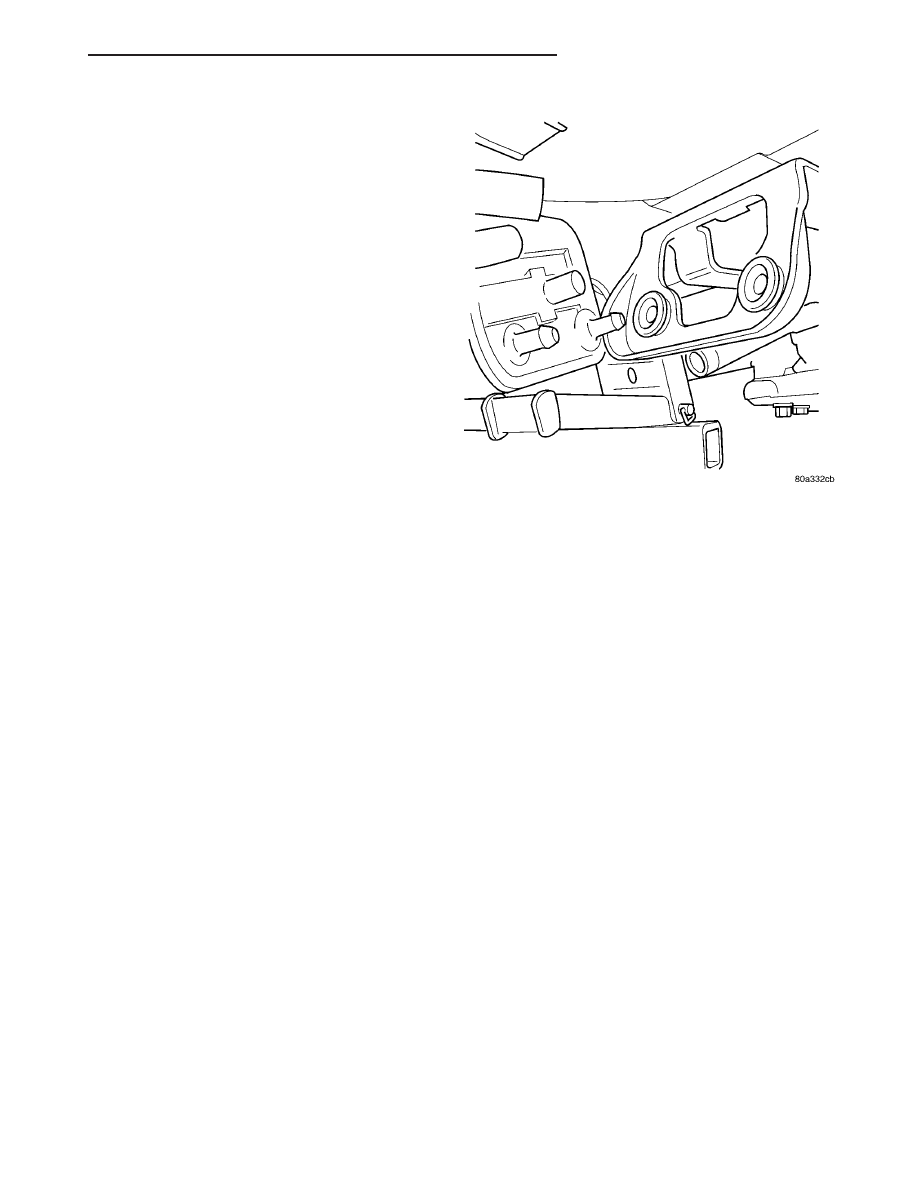

Fig. 20 REAR EVAP CANISTER BRACKET

RS

EVAPORATIVE EMISSIONS

25 - 21

VAPOR CANISTER (Continued)

EXHAUST GAS RECIRCULATION

TABLE OF CONTENTS

page

page

EXHAUST GAS RECIRCULATION

SPECIFICATIONS

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

TUBE

REMOVAL - 2.4L

. . . . . . . . . . . . . . . . . . . . . . . . 22

INSTALLATION - 2.4L

. . . . . . . . . . . . . . . . . . . . 22

VALVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 23

REMOVAL - 2.4L

. . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION - 2.4L

. . . . . . . . . . . . . . . . . . . . 24

EXHAUST GAS
RECIRCULATION

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

EGR valve to cyl. head

2.4L

22

-

200 ±25

EGR tube to EGR valve

2.4L

11.9

-

105 ±20

EGR tube to intake

manifold 2.4L

11.9

-

105 ±20

EGR valve to adaptor

3.3/3.8L

22

-

200 ±25

EGR tube to EGR valve

3.3/3.8L

11.9

-

105 ±20

EGR tube to intake

manifold 3.3L

5.6

-

50 ±10

EGR tube to intake

manifold 3.8L

11.9

-

105 ±20

TUBE

REMOVAL - 2.4L

(1) Remove EGR tube attaching bolts at intake

manifold.

(2) Remove EGR tube attaching bolts at EGR

valve.

(3) Check for signs of leakage or cracked surfaces

on either the manifold or tube. Repair or replace as
necessary.

INSTALLATION - 2.4L

(1) Loose install EGR tube and gasket with attach-

ing bolts at intake manifold.

(2) Loose install EGR tube and gasket with attach-

ing bolts at EGR valve.

(3) Tighten bolts to EGR valve to 11.9 N·m (105

±20 ins. lbs.).

(4) Tighten bolts to Intake manifold to 11.9 N·m

(105 ±20 ins. lbs.).

25 - 22

EXHAUST GAS RECIRCULATION

RS

VALVE

DESCRIPTION

The EGR system consists of:
• EGR tube (connects a passage in the intake

manifold to the exhaust port in the cylinder head)

• EGR valve

• Electronic EGR Transducer

• Connecting hoses

OPERATION

Refer to Monitored Systems - EGR Monitor in this

group for more information.

The engines use Exhaust Gas Recirculation (EGR)

systems. The EGR system reduces oxides of nitrogen
(NOx) in engine exhaust and helps prevent detona-
tion (engine knock). Under normal operating condi-
tions, engine cylinder temperature can reach more
than 3000°F. Formation of NOx increases proportion-
ally with combustion temperature. To reduce the
emission of these oxides, the cylinder temperature
must be lowered. The system allows a predetermined
amount of hot exhaust gas to recirculate and dilute
the incoming air/fuel mixture. The diluted air/fuel
mixture reduces peak flame temperature during com-
bustion.

The electric EGR transducer contains an electri-

cally operated solenoid and a back-pressure trans-
ducer (Fig. 2). The Powertrain Control Module (PCM)
operates the solenoid. The PCM determines when to

energize the solenoid. Exhaust system back-pressure
controls the transducer.

When the PCM energizes the solenoid, vacuum

does not reach the transducer. Vacuum flows to the
transducer when the PCM de-energizes the solenoid.

When exhaust system back-pressure becomes high

enough, it fully closes a bleed valve in the trans-
ducer. When the PCM de-energizes the solenoid and
back-pressure closes the transducer bleed valve, vac-
uum flows through the transducer to operate the
EGR valve.

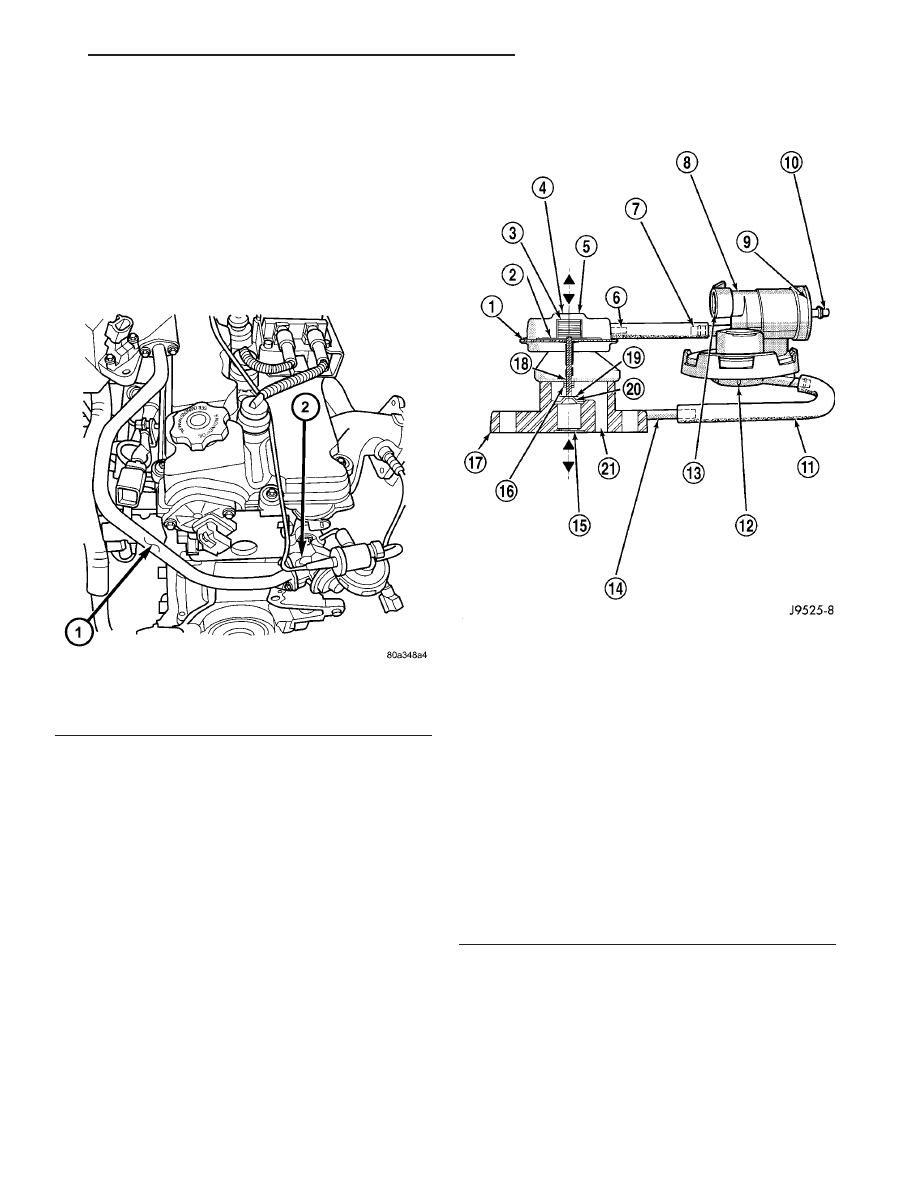

Fig. 1 EGR VALVE AND TUBE 2.4L

1 - EGR Tube
2 - EGR Valve

Fig. 2 EGR Valve and Transducer - Typical

1 - DIAPHRAGM
2 - PISTON
3 - SPRING
4 - EGR VALVE ASSEMBLY
5 - VACUUM MOTOR
6 - VACUUM MOTOR FITTING
7 - VACUUM OUTLET FITTING TO EGR VALVE
8 - EGR VALVE CONTROL ASSEMBLY
9 - ELECTRIC SOLENOID PORTION OF VALVE CONTROL
10 - VACUUM INLET FITTING FROM ENGINE
11 - BACK-PRESSURE HOSE
12 - TRANSDUCER PORTION OF VALVE CONTROL
13 - ELECTRICAL CONNECTION POINT
14 - EGR VALVE BACK-PRESSURE FITTING
15 - EXHAUST GAS INLET
16 - STEM PROTECTOR AND BUSHING
17 - BASE
18 - MOVEMENT INDICATOR
19 - POPPET VALVE
20 - SEAT
21 - EXHAUST GAS OUTLET

RS

EXHAUST GAS RECIRCULATION

25 - 23

De-energizing the solenoid, but not fully closing the

transducer bleed hole (because of low back-pressure),
varies the strength of vacuum applied to the EGR
valve. Varying the strength of the vacuum changes
the amount of EGR supplied to the engine. This pro-
vides the correct amount of exhaust gas recirculation
for different operating conditions.

This system does not allow EGR at idle.
A failed or malfunctioning EGR system can cause

engine spark knock, sags or hesitation, rough idle,
engine stalling and increased emissions.

REMOVAL - 2.4L

The EGR valve and Electrical EGR Transducer are

serviced as an assembly (Fig. 1).

(1) Disconnect vacuum tube from electric EGR

transducer. Inspect vacuum tube for damage.

(2) Remove electrical connector from solenoid.
(3) Remove EGR tube bolts from EGR valve.
(4) Remove EGR valve from cylinder head adaptor.

(5) Clean gasket surface and discard old gasket.

Check for any signs of leakage or cracked surfaces.
Repair or replace as necessary.

INSTALLATION - 2.4L

The EGR valve and Electrical EGR Transducer are

serviced as an assembly (Fig. 1).

(1) Assemble EGR valve with new gasket onto the

cylinder head adaptor.

(2) Loose assemble the bolts from EGR valve to

EGR tube.

(3) Loose assemble the bolts from EGR valve to

cylinder head.

(4) Tighten bolts from EGR valve to cylinder head

to 22.8 N·m (200 ±25 in. lbs.) torque.

(5) Tighten bolts from EGR valve to EGR tube to

11.9 N·m (105 ±20 in. lbs.) torque.

(6) Reconnect vacuum hose and electrical connec-

tor to electrical EGR transducer.

25 - 24

EXHAUST GAS RECIRCULATION

RS

VALVE (Continued)
