(5) Verify sunroof operation and alignment.

REAR HOUSING HOSE

(1) Connect the new drain hose to the sunroof

housing and test drainage (Fig. 240).

(2) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(3) Install sunroof opening trim lace.
(4) Connect the control switch wire connector and

install control switch.

(5) Verify sunroof operation and alignment.

GLASS PANEL

REMOVAL

(1) Move the glass panel to the vent position.
(2) Slide sunshade rearward to the open position.
(3) Remove the glass panel screws (Fig. 240).
(4) Lift off glass panel and remove from vehicle.

INSTALLATION

(1) Position glass panel on to mechanism lift arms.
(2) Start the attaching screws, and hand tighten

(Fig. 240).

(3) Adjust sunroof glass to fit flush with roof line

(Refer to 23 - BODY/SUNROOF/GLASS PANEL -
ADJUSTMENTS).

(4) Verify sunroof operation and alignment.

ADJUSTMENTS

SUNROOF GLASS PANEL ADJUSTMENT

(1) Move the sunshade rearward to the open posi-

tion.

(2) Move the sunroof glass panel to the fully closed

position.

(3) Loosen the forward attaching screws on each

side enough to make the front of the glass to adjust
up or down.

(4) Adjust the front surface of the sunroof glass

panel 0.00 mm to 1.75 mm (0.00 in. to 0.07 in.) below
the top surface of the roof.

(5) Tighten the front glass panel attaching screws

to 3.5 N·m (31 in. lbs.) torque (Fig. 240).

(6) Loosen the rear screws on each side enough to

make the rear adjustment (Fig. 240).

(7) Adjust the rear surface of the sunroof glass

panel 0.00 mm to 1.75 mm (0.03 in. to 0.07 in.) above
the top surface of the roof.

(8) Tighten the rear glass panel attaching screws

to 3.5 N·m (31 in. lbs.) torque (Fig. 240).

(9) Check for proper fit. If not OK, repeat glass

panel adjustment.

SUNROOF ASSEMBLY

REMOVAL

(1) Move glass panel to the fully closed position.
(2) Disconnect battery negative cable.
(3) Remove headliner (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL).

(4) Disconnect the four drain tubes from sunroof

housing (Fig. 240).

(5) Loosen fasteners attaching sunroof assembly

(Fig. 240).

(6) With the aid of a helper, support the sunroof

and remove the fasteners attaching sunroof assembly
to roof panel (Fig. 240).

(7) Remove sunroof from vehicle.

INSTALLATION

(1) Raise sunroof module assembly and guide it

carefully into position.

(2) While supporting the sunroof assembly tighten

the attaching screws (Fig. 240). Tighten to 6 N·m (53
in. lbs.) torque.

(3) Connect the drain tubes to the sunroof (Fig.

240).

(4) Connect battery negative cable.
(5) Test sunroof operation, adjust as necessary

(Refer to 23 - BODY/SUNROOF/GLASS PANEL -
ADJUSTMENTS).

(6) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(7) Install

sunroof

opening

trim

lace

position

(Refer to 23 - BODY/SUNROOF/OPENING TRIM
LACE - INSTALLATION).

SUNSHADE

REMOVAL

(1) Place the sunroof glass panel in the vent posi-

tion.

(2) Remove glass panel (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - REMOVAL).

(3) Remove water channel (Fig. 240).
(4) Cycle sunroof motor to the open position.
(5) Move sunshade towards the closed position

stopping three to four inches from the closed position.

(6) Depress the spring feet clips on one side of the

sun shade.

(7) Remove sunshade.

INSTALLATION

(1) Place one side of the sunshade spring feet clips

into the top track U-frame.

(2) Depress the both releasing clips on the other

side to allow them to go into the top track U-frame.

(3) Move sunshade to the open position.

RS

BODY STRUCTURE

23 - 411

DRAIN TUBE (Continued)

(4) Install water channel (Fig. 240).
(5) Verify that the sunshade move back and forth

properly.

(6) Cycle sunroof towards the closed position.
(7) Install glass panel (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - INSTALLATION).

WIND DEFLECTOR

REMOVAL

(1) Fully open sunroof glass panel.
(2) Disconnect negative battery cable.
(3) Remove sunroof assembly (Refer to 23 - BODY/

SUNROOF/MODULE ASSEMBLY - REMOVAL).

(4) Depress the front deflector retaining tabs. (Fig.

241)

(5) Remove wind deflector.

INSTALLATION

(1) Place wind deflector arms in upward position

engage the wind deflector blade into the U-frame.

(2)

Engage the retaining clips (Fig. 240).

(3) Verify wind deflector operation.
(4) Install the sun roof assembly (Refer to 23 -

BODY/SUNROOF/MODULE ASSEMBLY - INSTAL-
LATION).

WATER CHANNEL

REMOVAL

(1) Remove glass panel (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - REMOVAL).

(2) Remove the retaining screws (Fig. 240).
(3) Carefully

slide

water

channel

forward

to

release tabs from U-frame and remove from vehicle.

INSTALLATION

(1) Carefully place water channel onto U-frame

and slide it rearward to lock tabs (Fig. 240).

(2) Install the water channel attaching screws

(Fig. 240).

(3) Position glass panel on to mechanism lift arms.
(4) Start the glass attaching screws, and hand

tighten.

(5) Adjust sunroof glass (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - ADJUSTMENTS).

(6) Verify sunroof operation and alignment.

SUNROOF MOTOR

REMOVAL

(1) Remove the sunroof (Refer to 23 - BODY/SUN-

ROOF/MODULE ASSEMBLY - REMOVAL).

(2) Remove the sunroof motor retaining bolts and

remove motor (Fig. 240).

INSTALLATION

CAUTION: THE SUNROOF MOTOR MUST BE TIMED
WITH THE SUNROOF ASSEMBLY. FAILURE TO DO
SO WILL RESULT IN IMPROPER SUNROOF OPERA-
TION AND POSSIBLE LEAKAGE OR DAMAGE TO
THE ASSEMBLY.

(1) Assure proper sunroof motor timing before

installation (Refer to 23 - BODY/SUNROOF/DRIVE
MOTOR - ADJUSTMENTS).

(2) Position the sunroof motor to the sunroof

assembly and install the retaining bolts (Fig. 240).
Tighten sunroof motor retaining bolts to 4.2Nm (40
lbs.in.).

(3)

Connect the timed sunroof assembly to a

power source and assure proper operation before
installing the sunroof assembly into the vehicle.

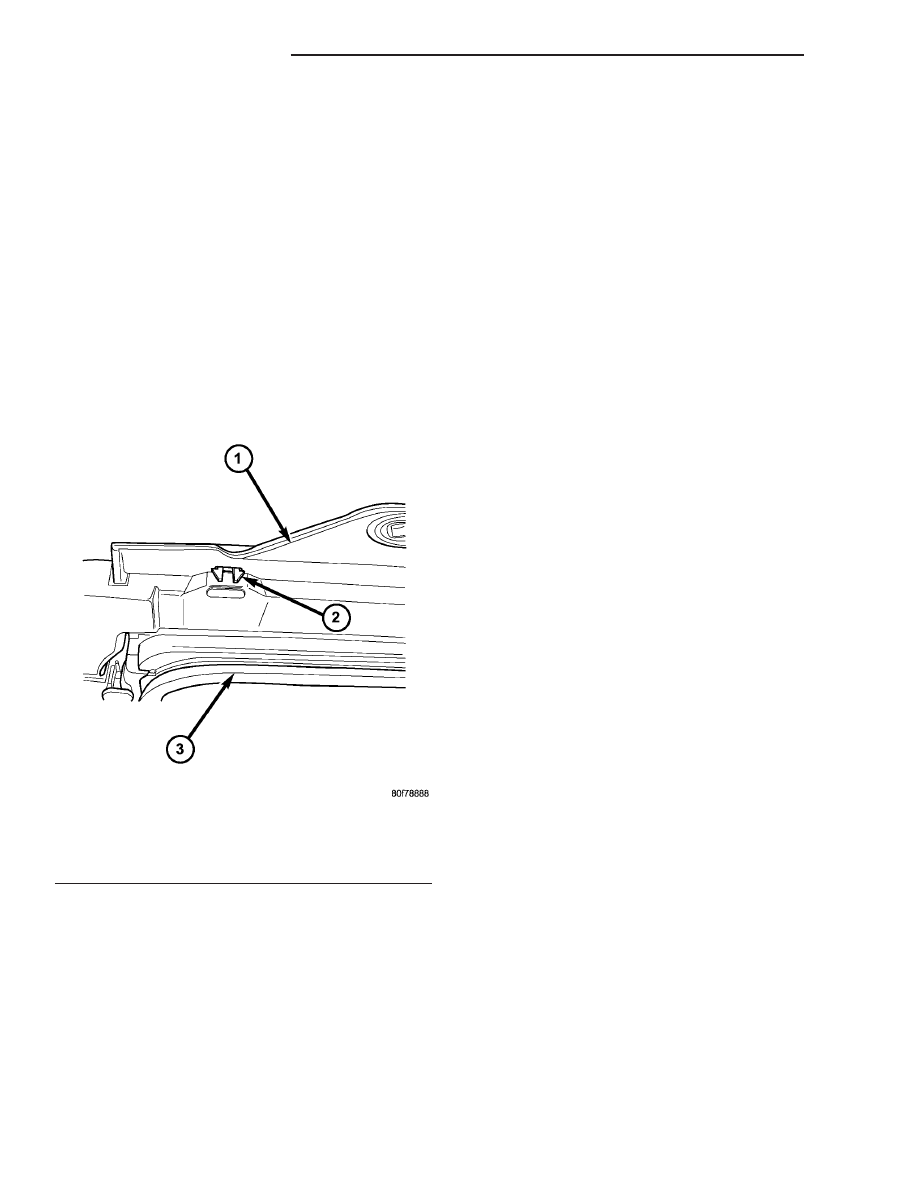

Fig. 241 WIND DEFLECTOR

1 - Sun Roof
2 - Retaing Clip
3 - Sun Roof Assembly Trim

23 - 412

BODY STRUCTURE

RS

SUNSHADE (Continued)

ADJUSTMENTS

ADJUSTMENT

CAUTION: THE IS NO ADJUSTMENT AVAILABLE
FOR A NORMALLY OPERATING SUNROOF. THIS
PROCEDURE IS USE TO SET SUNROOF MOTOR TO
SUNROOF ASSEMBLY TIMING.

(1) Manually push the sunroof guide assembly to

the full forward position until it is locked into posi-
tion. This is verified by attempting to push the guide
assembly rearward. (Fig. 242)

NOTE: The guide rail will be raised above the
U-frame assembly when in the lock position.

(2) Remove the sunroof glass (Refer to 23 - BODY/

SUNROOF/GLASS PANEL - REMOVAL).

(3) Manually move the guide piviot inside the

guide rail cam slot until it is centered between the
etched timing marks on both rails. (Fig. 243)

(4) Verify that the white marking is visible in the

new motor window. If the mark is not visible, connect
a power source to the motor and cycle the switch
until the motor is in the closed position (white mark
in window). (Fig. 244)

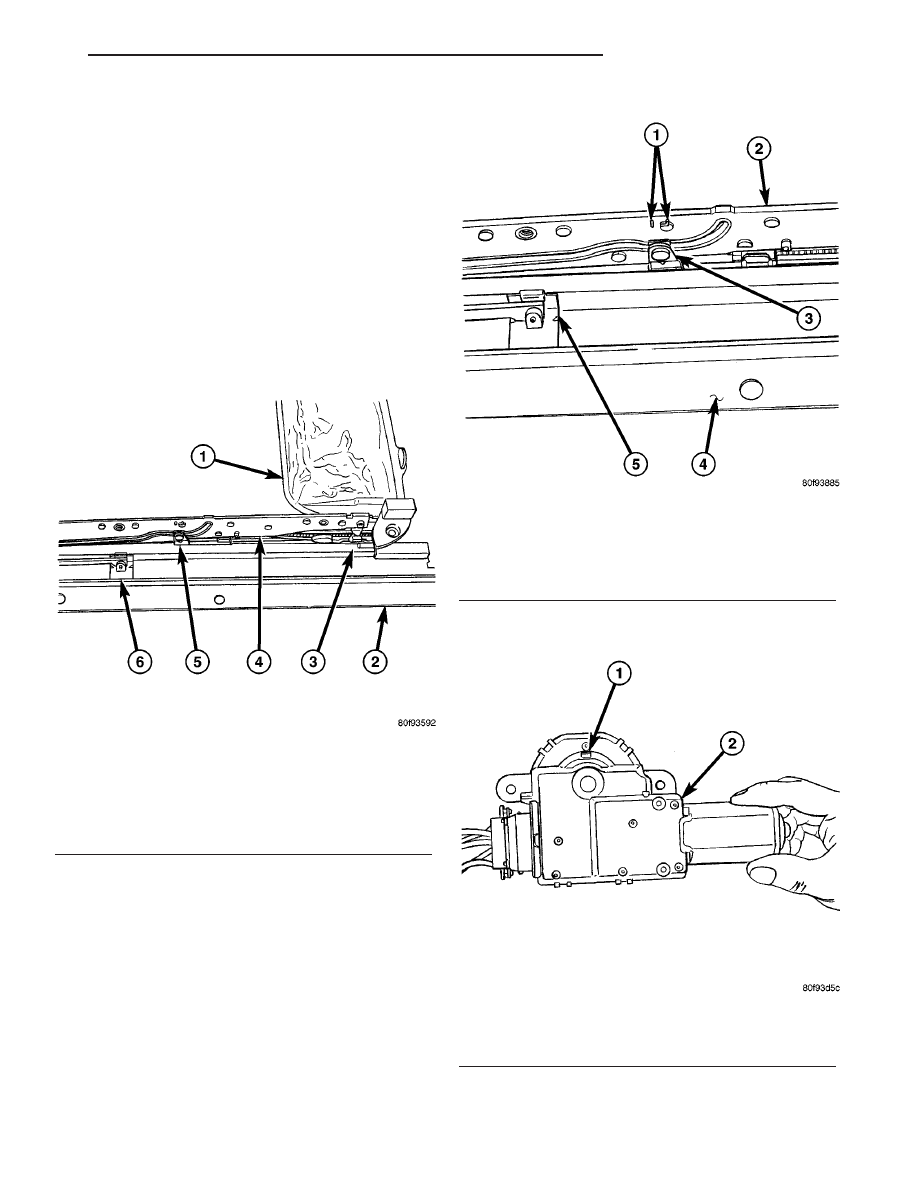

Fig. 242 SUNROOF GUIDE LOCK POSITION

1 - SUN SHADE
2 - U - FRAME
3 - U- FRAME SLOT
4 - GUIDE RAIL
5 - GUIDE RAIL PIVIOT
6 - WIND DEFLECTOR

Fig. 243 SUNROOF GUIDE PIVOT

1 - TIMING MARKS
2 - GUIDE RAIL
3 - GUIDE RAIL PIVIOT
4 - U-FRAME
5 - WIND DEFLECTOR

Fig. 244 SUNROOF MOTOR

1 - SUNROOF MOTOR TIMING WINDOW
2 - SUNROOF MOTOR

RS

BODY STRUCTURE

23 - 413

SUNROOF MOTOR (Continued)

(5) Install the sunroof motor and verify proper

sunroof operation (Refer to 23 - BODY/SUNROOF/
DRIVE MOTOR - INSTALLATION).

(6) Install the sunroof glass, leaving the retaining

bolts loose.

(7) Install the sunroof assembly into the vehicle

(Refer to 23 - BODY/SUNROOF/MODULE ASSEM-
BLY - INSTALLATION).

(8) Flush the sunroof glass into the vehicle roof

opening and check sunroof glass alignment (Refer to
23 - BODY/SUNROOF/GLASS PANEL - ADJUST-
MENTS).

SUNROOF SWITCH

REMOVAL

(1) Disconnect the negative battery cable.
(2) Separate the overhead console from the head-

liner, by carefully pulling down on the front portion,
toward the windshield, to release the retaining clips
(Fig. 245).

(3) Release the sunroof switch retaining tab, dis-

connect the electrical connector and remove the
switch from the console (Fig. 245).

INSTALLATION

(1) Position the switch against the overhead con-

sole and push the switch to seat properly in retaining
clip.

(2) Install the overhead console.

(3) Connect the negative battery cable.

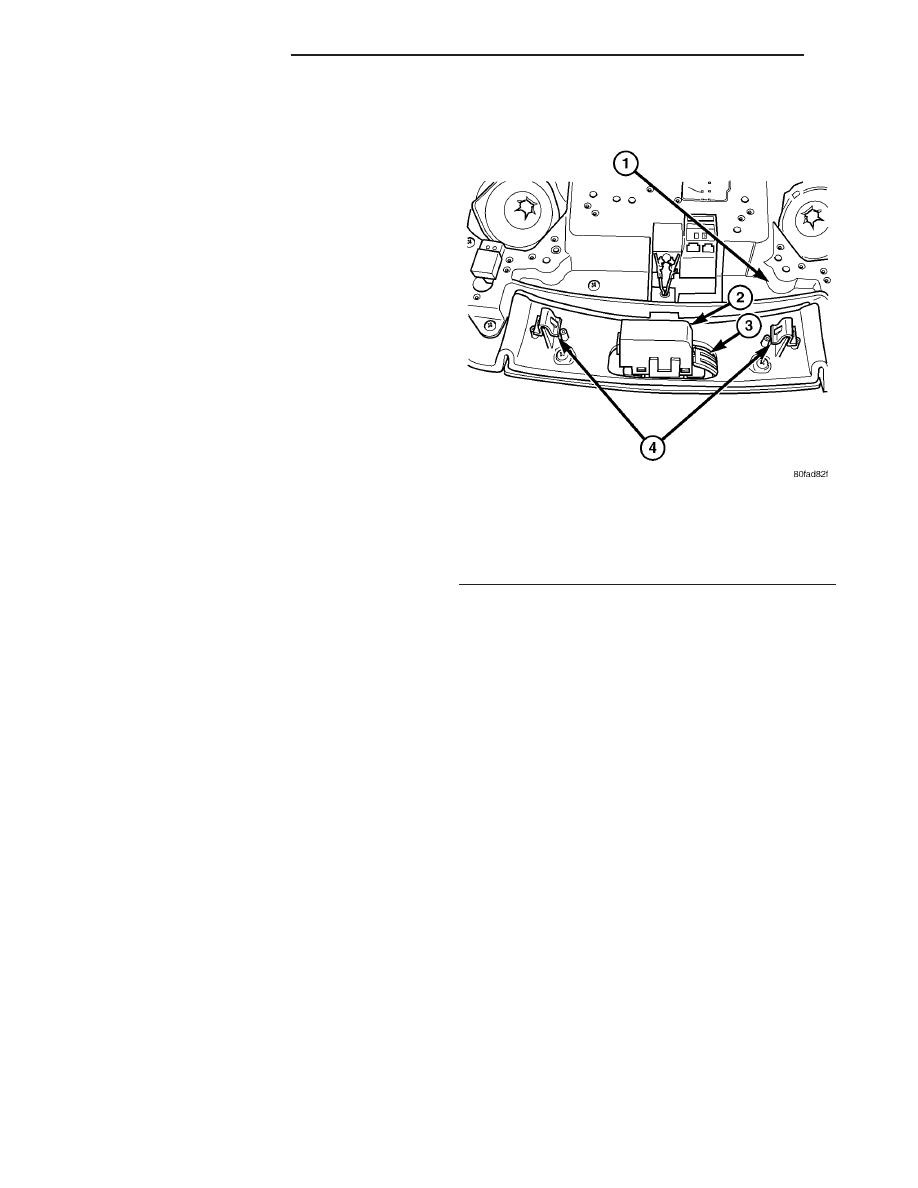

Fig. 245 OVERHEAD CONSOLE

1 - OVERHEAD CONSOLE
2 - POWER SUNROOF SWITCH
3 - SUNROOF SWITCH RETAINING CLIP (PART OF CONSOLE)
4 - OVERHEAD CONSOLE RETAINING CLIPS

23 - 414

BODY STRUCTURE

RS

SUNROOF MOTOR (Continued)
