Chrysler RG Voyager. Manual - part 1186

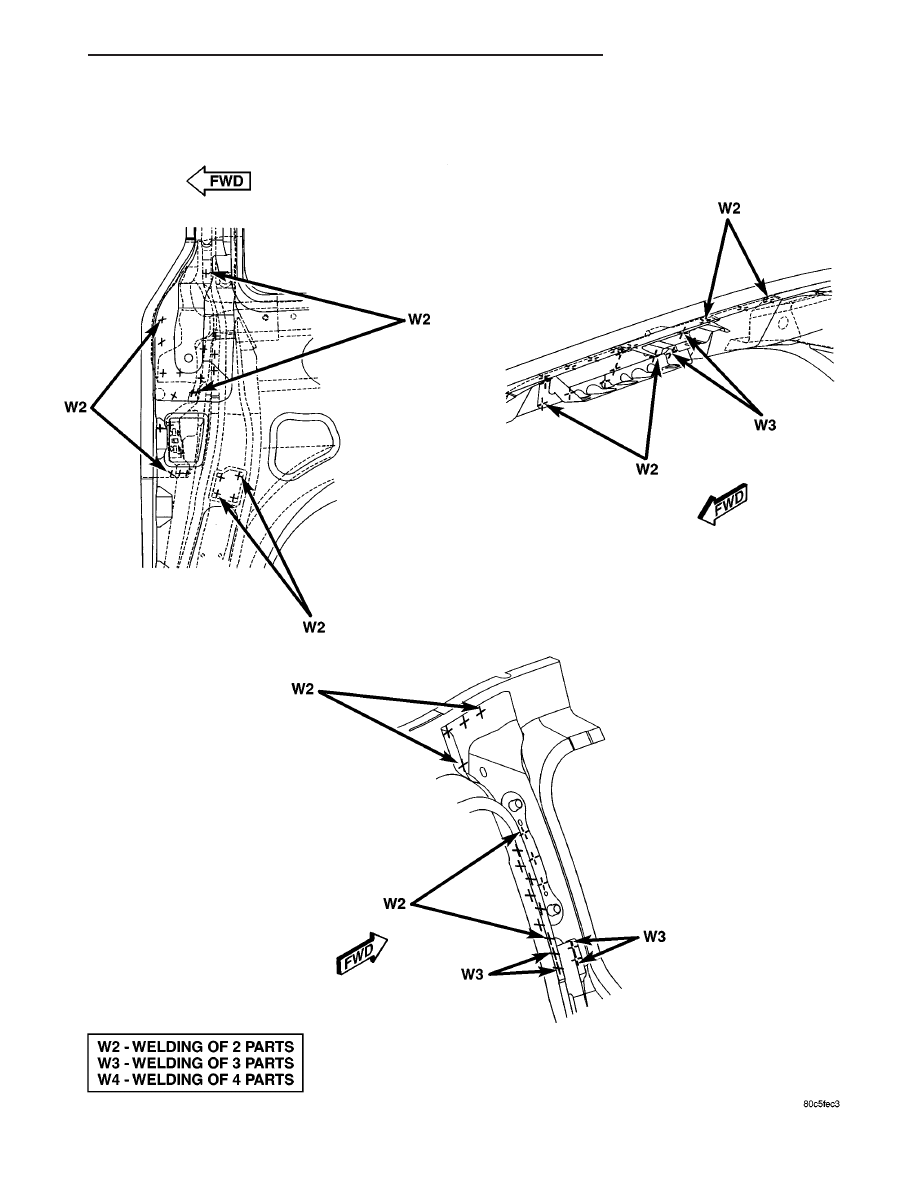

Fig. 151 C-PILLAR REINFORCEMENT - LONG WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 323

WELD LOCATIONS (Continued)

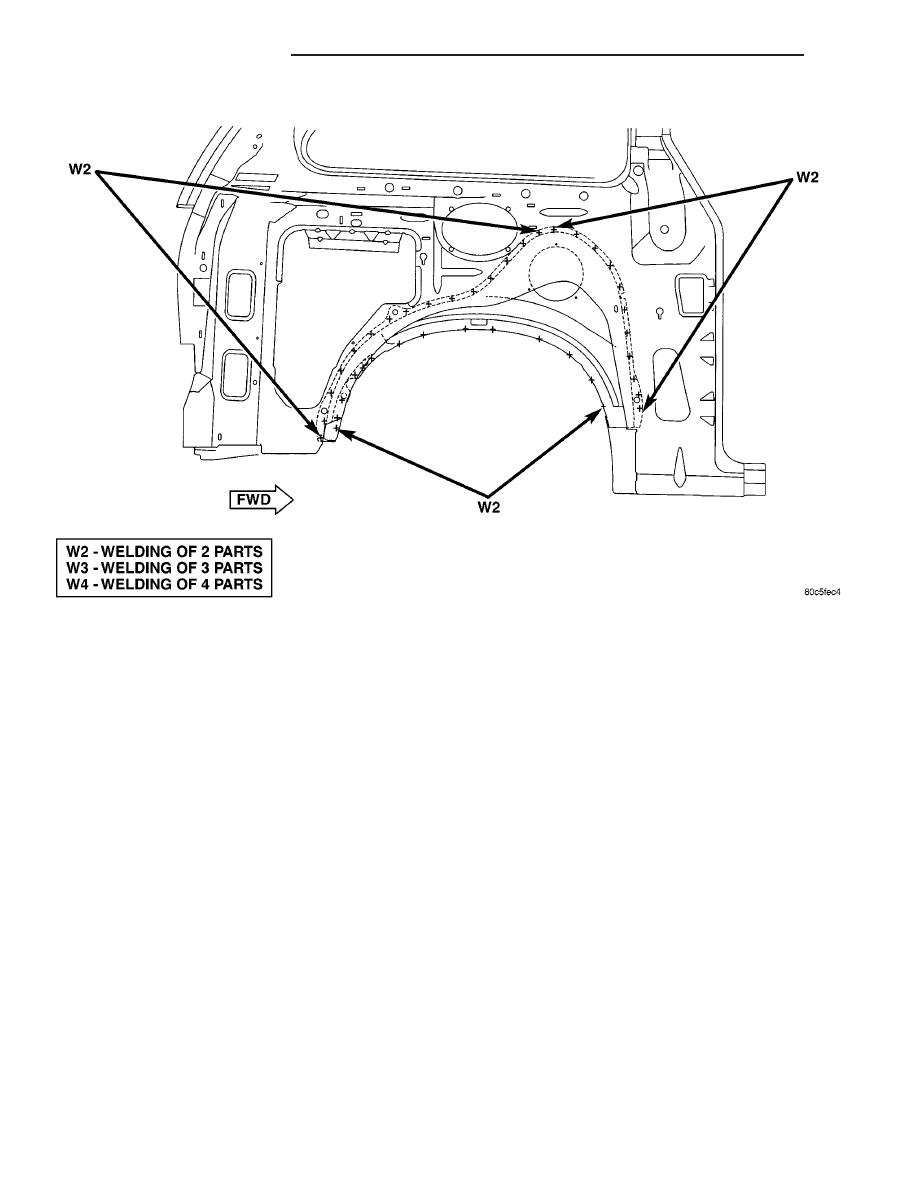

Fig. 152 OUTER WHEELHOUSE - LONG WHEEL BASE ONLY

23 - 324

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)

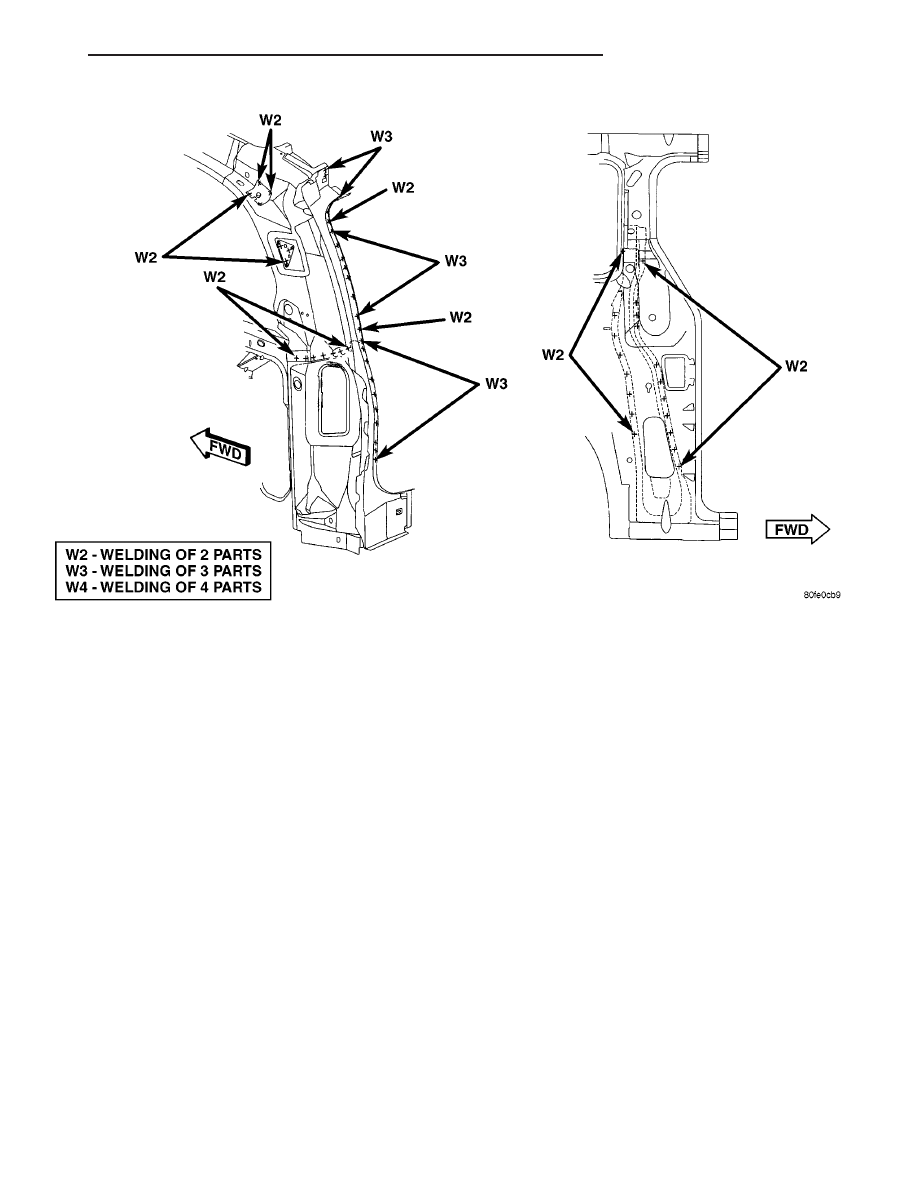

Fig. 153 C AND D-PILLAR INNER REINFORCEMENTS - LONG WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 325

WELD LOCATIONS (Continued)

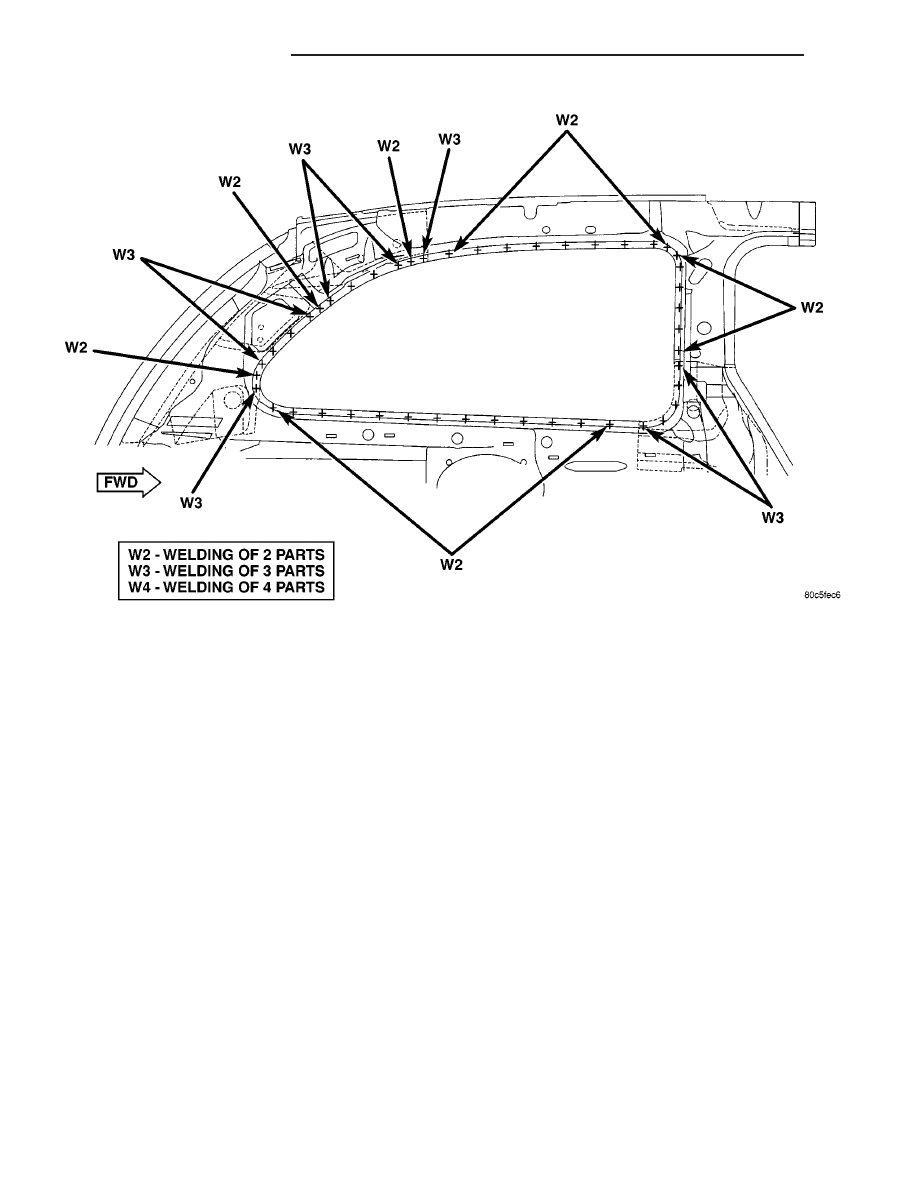

Fig. 154 LEFT REAR INNER QUARTER PANEL - LONG WHEEL BASE ONLY

23 - 326

BODY STRUCTURE

RS

WELD LOCATIONS (Continued)
