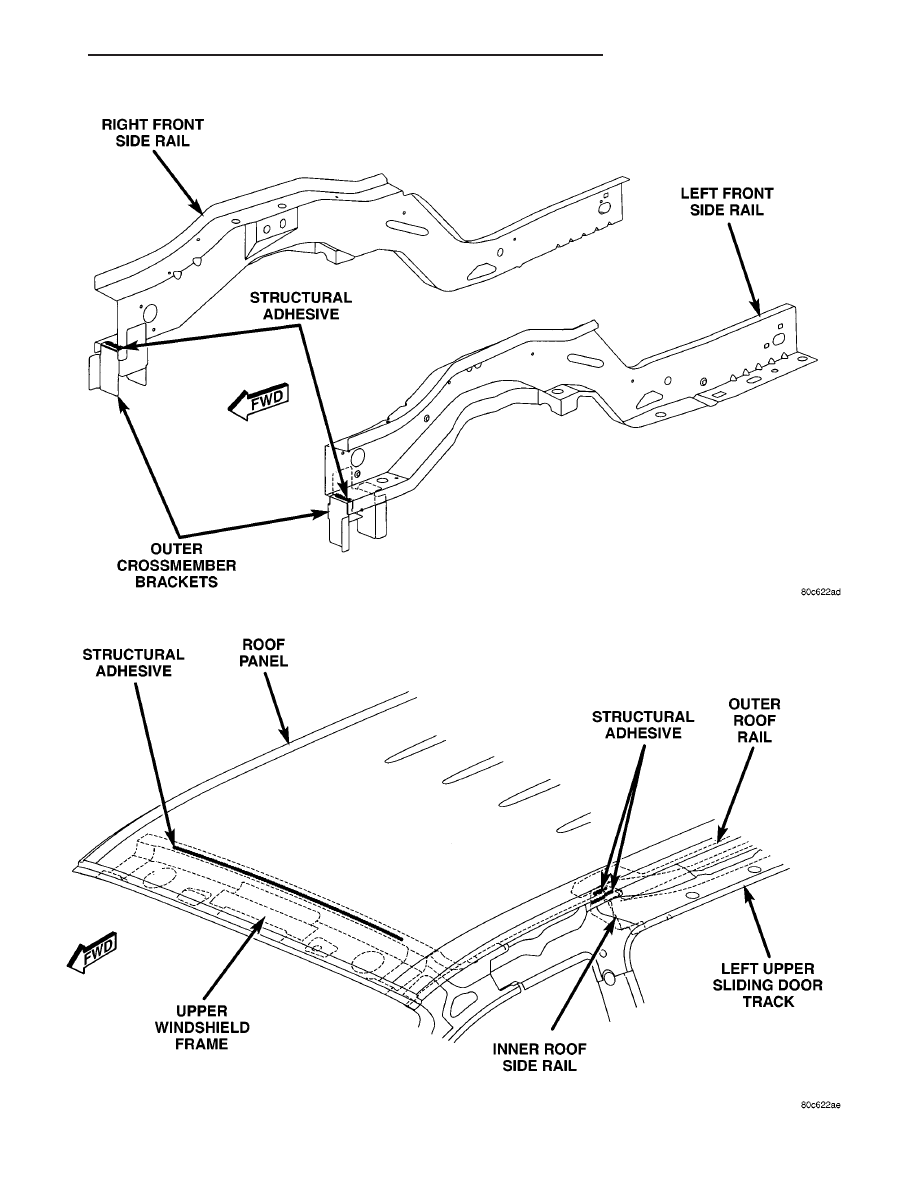

Fig. 72 FRONT SIDE RAILS/OUTER CROSS MEMBER BRACKETS

Fig. 73 OUTER ROOF PANEL/UPPER WINDSHIELD FRAME

RS

BODY STRUCTURE

23 - 247

STRUCTURAL ADHESIVE LOCATIONS (Continued)

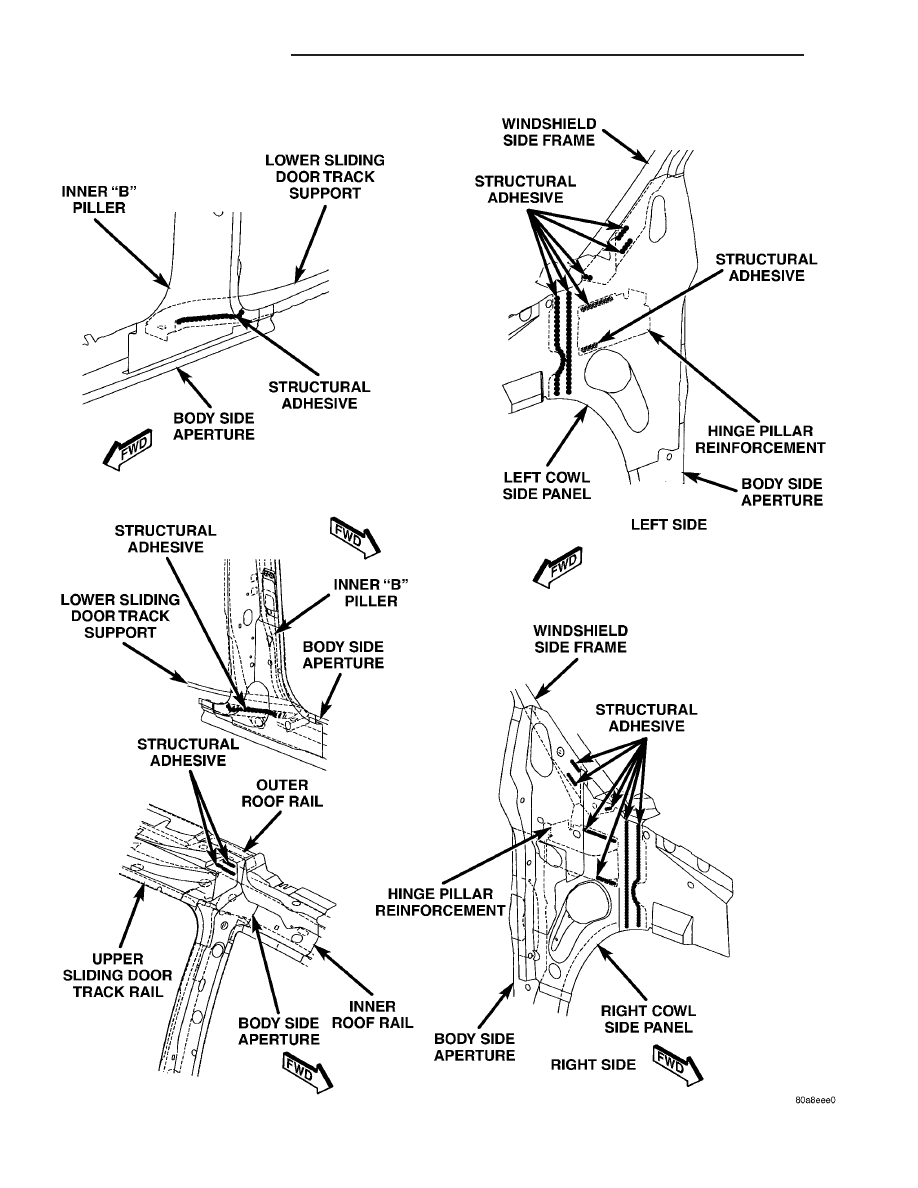

Fig. 74 COWL SIDE PANEL / BODY SIDE APERTURE, B-PILLAR / SLIDING DOOR TRACK SUPPORT

23 - 248

BODY STRUCTURE

RS

STRUCTURAL ADHESIVE LOCATIONS (Continued)

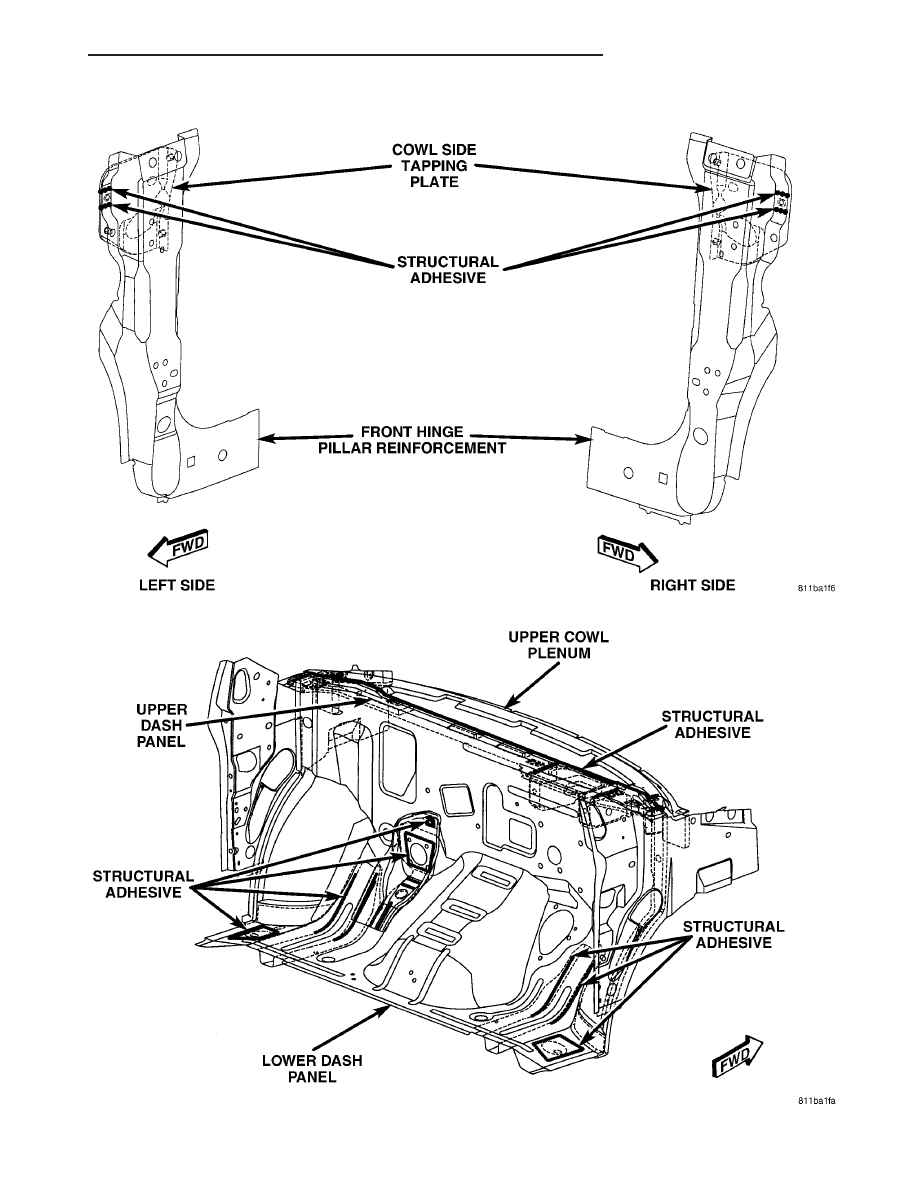

Fig. 75 FRONT HINGE PILLAR REINFORCEMENT / COWL SIDE TAPPING PLATE

Fig. 76 UPPER COWL PLENUM / UPPER AND LOWER DASH PANEL - RIGHT HAND DRIVE ONLY

RS

BODY STRUCTURE

23 - 249

STRUCTURAL ADHESIVE LOCATIONS (Continued)

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS - FOLD-IN-FLOOR ONLY

INDEX

DESCRIPTION

FIGURE

FRONT FLOOR PAN

77

LADDER COMPLETE (1 OF 3)

78

LADDER COMPLETE (2 OF 3)

79

LADDER COMPLETE (3 OF 3)

80

LOWER LADDER ASSEMBLY

81

MIDDLE FLOOR PAN (1 OF 2)

82

MIDDLE FLOOR PAN (2 OF 2)

83

SECOND AND THIRD ROW SEAT TUBS

84

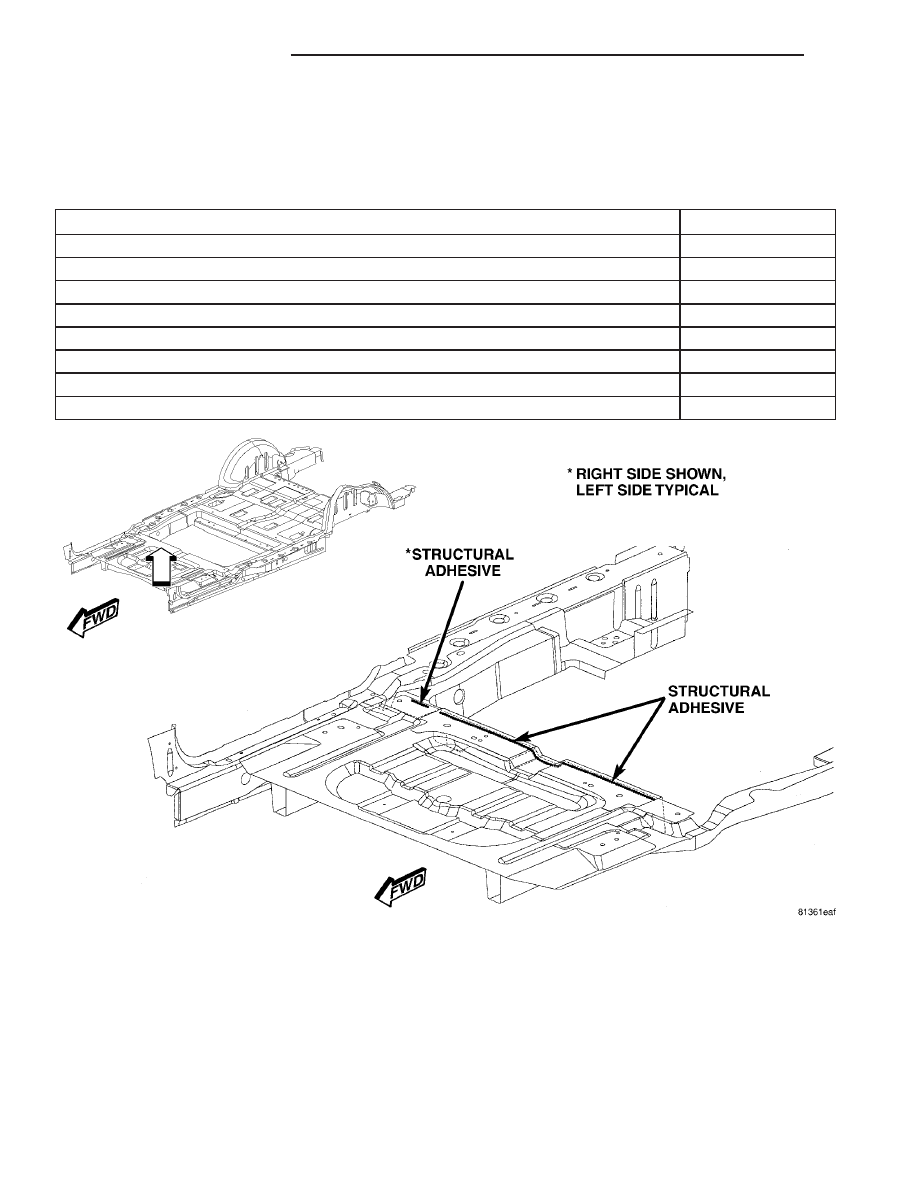

Fig. 77 FRONT FLOOR PAN

23 - 250

BODY STRUCTURE

RS

STRUCTURAL ADHESIVE LOCATIONS (Continued)
