SEAT CUSHION COVER/FOAM -
THIRD ROW - FOLD-IN-FLOOR

REMOVAL

(1) Third row seat in the upright position.
(2) Remove the third row cushion side shield (Fig.

130).

(3) Fold the third row seat into floor well.
(4) Remove seat cushion pan carpet to floor panel

using a trim tool (Fig. 131).

(5) Using a trim tool, remove seat cushion pan bot-

tom side panel (Fig. 132).

(6) Remove handle from cushion.
(7) Place seat with the seat back down position.
(8) Disengage seat cushion cover J-straps from

cushion pan (Fig. 133).

(9) Remove cover and foam from cushion pan.
(10) Separate the cover and foam.

INSTALLATION

(1) Place the seat cushion cover and foam together.
(2) Install seat cushion cover and foam onto cush-

ion pan.

(3) Engage seat cushion cover J-straps to cushion

pan (Fig. 133).

(4) Install handle on cushion.

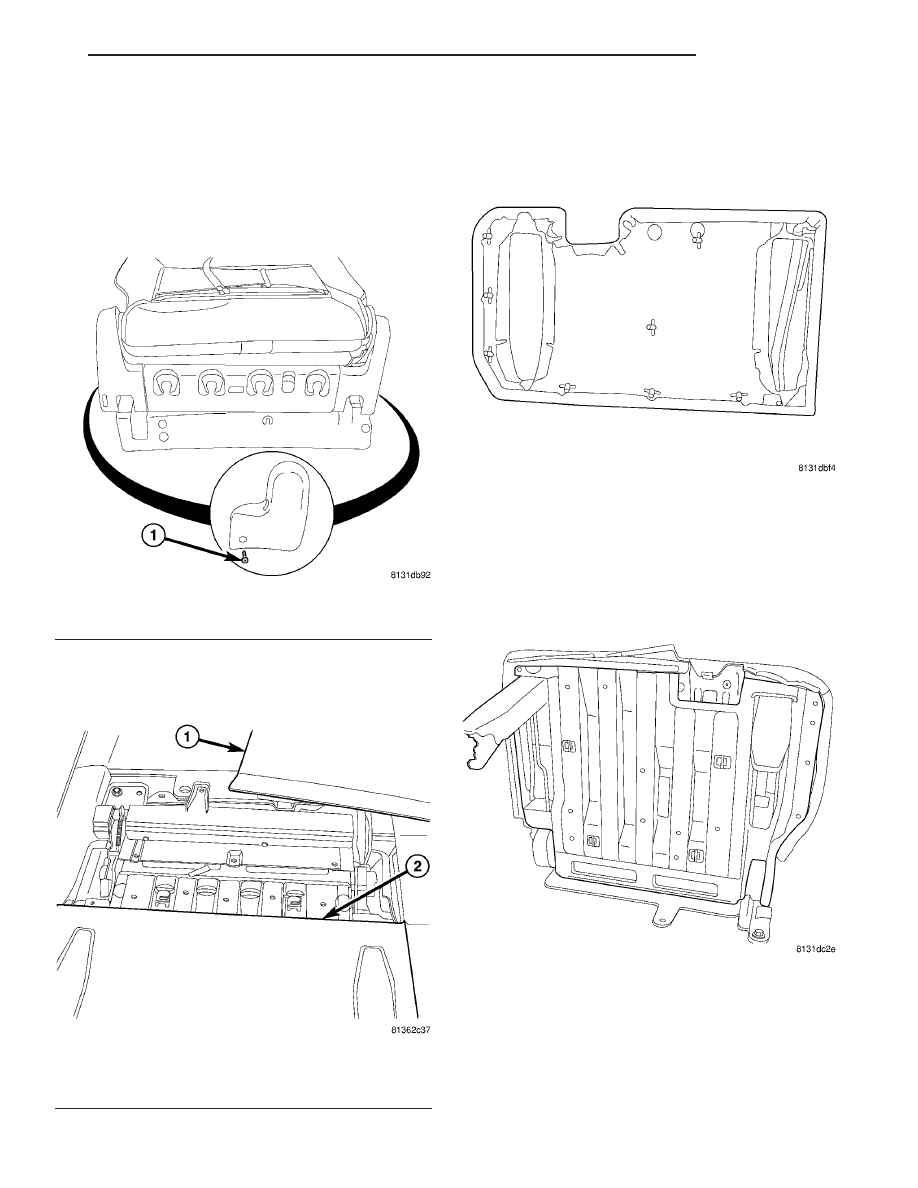

Fig. 130 THIRD ROW SEAT BACK COVER

1 - ATTACHING SCREW

Fig. 131 SEAT CUSHION CARPETING

1 - CARPET FROM SEAT TO FLOOR
2 - SEAT CUSHION PAN COVER

Fig. 132 THIRD ROW CUSHION PAN COVER

Fig. 133 THIRD ROW CUSHION PAN

RS

SEATS

23 - 183

(5) Fold seat into floor well.
(6) Install seat cushion pan bottom side panel (Fig.

132).

(7) Install seat cushion pan carpet to floor panel

(Fig. 131).

(8) Install the third row cushion side shield (Fig.

130).

(9) Place third row seat in the upright position.

SIDE SHIELD CUP HOLDER -
FOLD-IN-FLOOR

REMOVAL

(1) Open cup holder door.
(2) Remove two screws attaching cup holder to

side shield (Fig. 134).

INSTALLATION

(1) Place cup holder into position (Fig. 134).
(2) Install the two cup holder attaching screws.

SEAT RECLINER/FOLD
FORWARD MECHANISM
-THIRD ROW -FOLD-IN-FLOOR

REMOVAL

(1) Remove seat back frame. (Refer to 23 - BODY/

SEATS/SEAT BACK FRAME - REMOVAL).

(2) Remove the side shields from seat cushion.
(3) Remove two recliner/fold forward mechanism

bolts on each side from cushion pan.

(4) Remove the recliner/fold forward mechanism

from seat cushion pan.

INSTALLATION

(1) Place recliner/fold forward mechanism on seat

cushion pan.

(2) Install two recliner/fold forward mechanism

bolts on each side to cushion pan.

(3) Install the side shields to seat cushion.
(4) Install seat back frame. (Refer to 23 - BODY/

SEATS/SEAT BACK FRAME - INSTALLATION).

THIRD ROW FOLD-IN-FLOOR
SEAT LEG RETRACTING
CABLE

REMOVAL

(1) Remove the seat from vehicle. (Refer to 23 -

BODY/SEATS/SEAT - REMOVAL).

(2) Place seat assembly upside down in the folded

seat position on a clean bench surface.

(3) Remove inboard leg trim screw.
(4) Rotate the front inboard leg down in the stow

position by hand

(5) Using a flat bladed tool, remove the leg cover

from the seat leg (Fig. 135).

(6) Remove cable end clip by prying up on the base

of the clip (Fig. 136) and (Fig. 137).

(7) Remove steel pulley by prying the pulley

toward the front of the seat (Fig. 138).

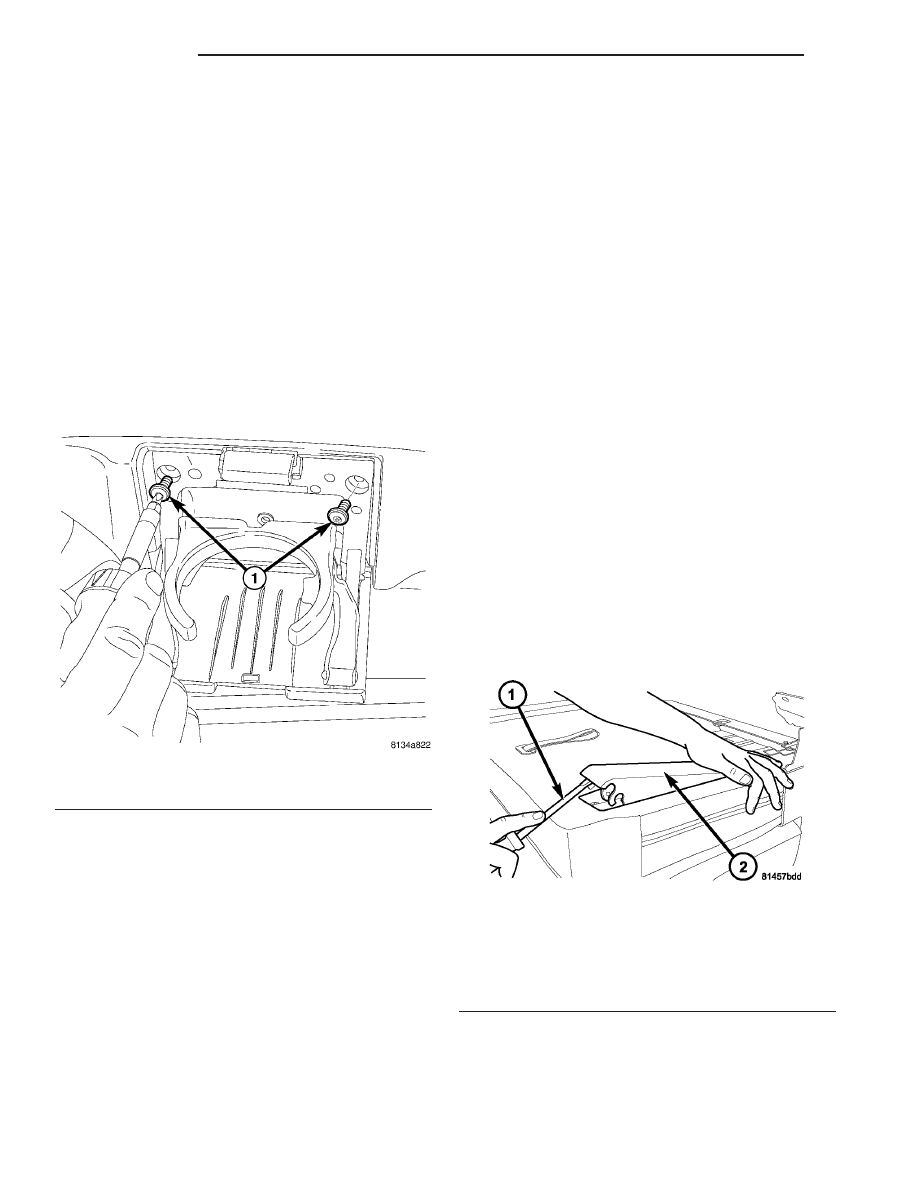

Fig. 134 SECOND ROW SEAT CUP HOLDER

1 - ATTACHING SCREWS

Fig. 135 REMOVING FRONT LEG COVER

1 - SCREWDRIVER (OR EQUIVALENT)
2 - FRONT LEG COVER

23 - 184

SEATS

RS

SEAT CUSHION COVER/FOAM - THIRD ROW - FOLD-IN-FLOOR (Continued)

(8) Remove eyelet clip from the spring at the back

of the seat, located in the rear leg (Fig. 139).

(9) Remove spring from the rear foot.
(10) Remove cable from retainer at the base of the

rear foot (Fig. 140).

(11) Remove tie strap securing cable housing (Fig.

141).

(12) Remove cable from seat.

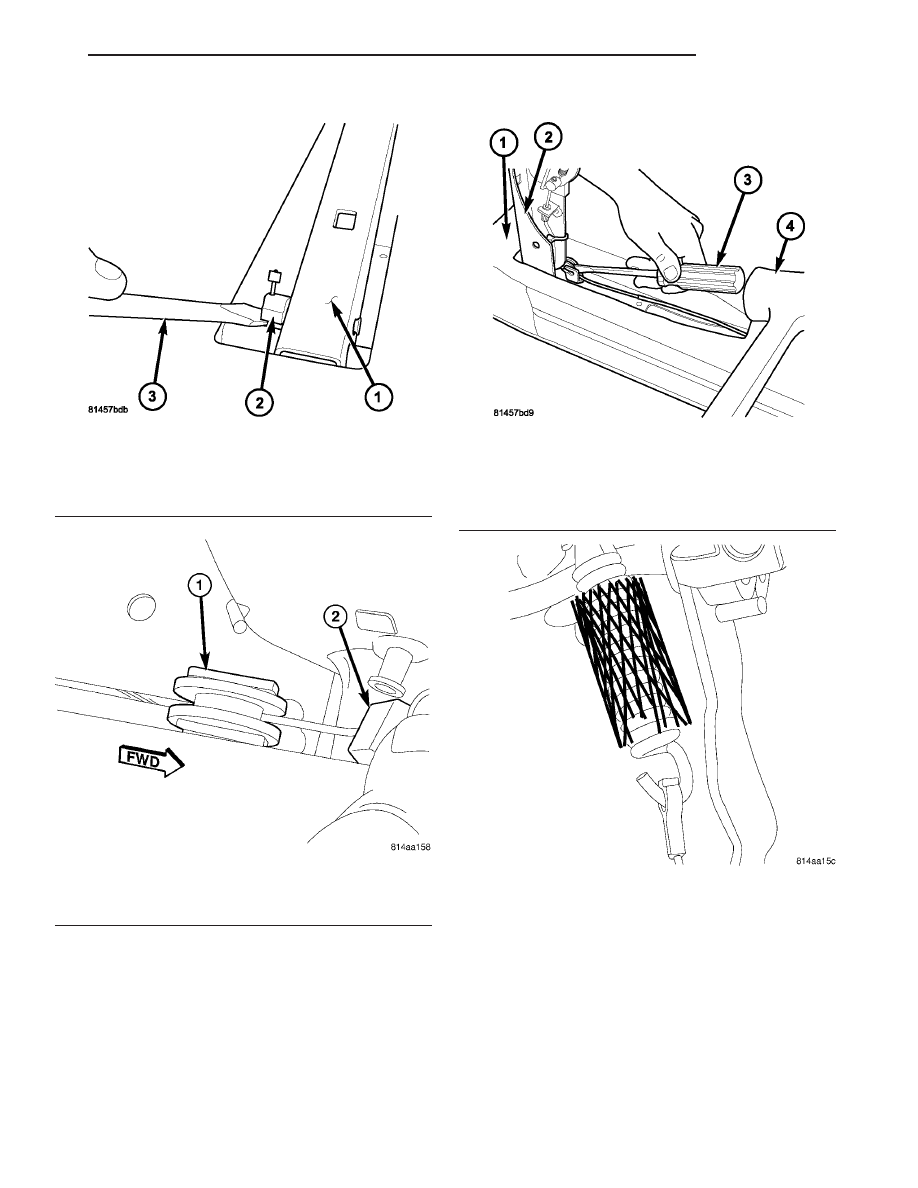

Fig. 136 REMOVING CABLE END CLIP

1 - FRONT LEG
2 - CABLE END CLIP
3 - SCREWDRIVER (OR EQUIVALENT)

Fig. 137 CABLE PULLEY

1 - PULLEY
2 - CABLE RETAINER

Fig. 138 REMOVING PULLEY

1 - FRONT OF SEAT ASSEMBLY
2 - FRONT LEG
3 - FLAT BLADED TOOL (OR EQUIVALENT)
4 - HAMMER

Fig. 139 TENSION SPRING

RS

SEATS

23 - 185

THIRD ROW FOLD-IN-FLOOR SEAT LEG RETRACTING CABLE (Continued)

INSTALLATION

(1) Slide the new cable through the retaining

bracket. Ensure that the eyelet hook is towards the
rear of seat.

(2) Continue feeding cable through the retaining

bracket until the conduit is through.

(3) Feed eyelet through the rear foot. The cable

must run underneath the pivot shaft at the base, and
feed up through the rear foot. Leave slack in the
cable (Fig. 142).

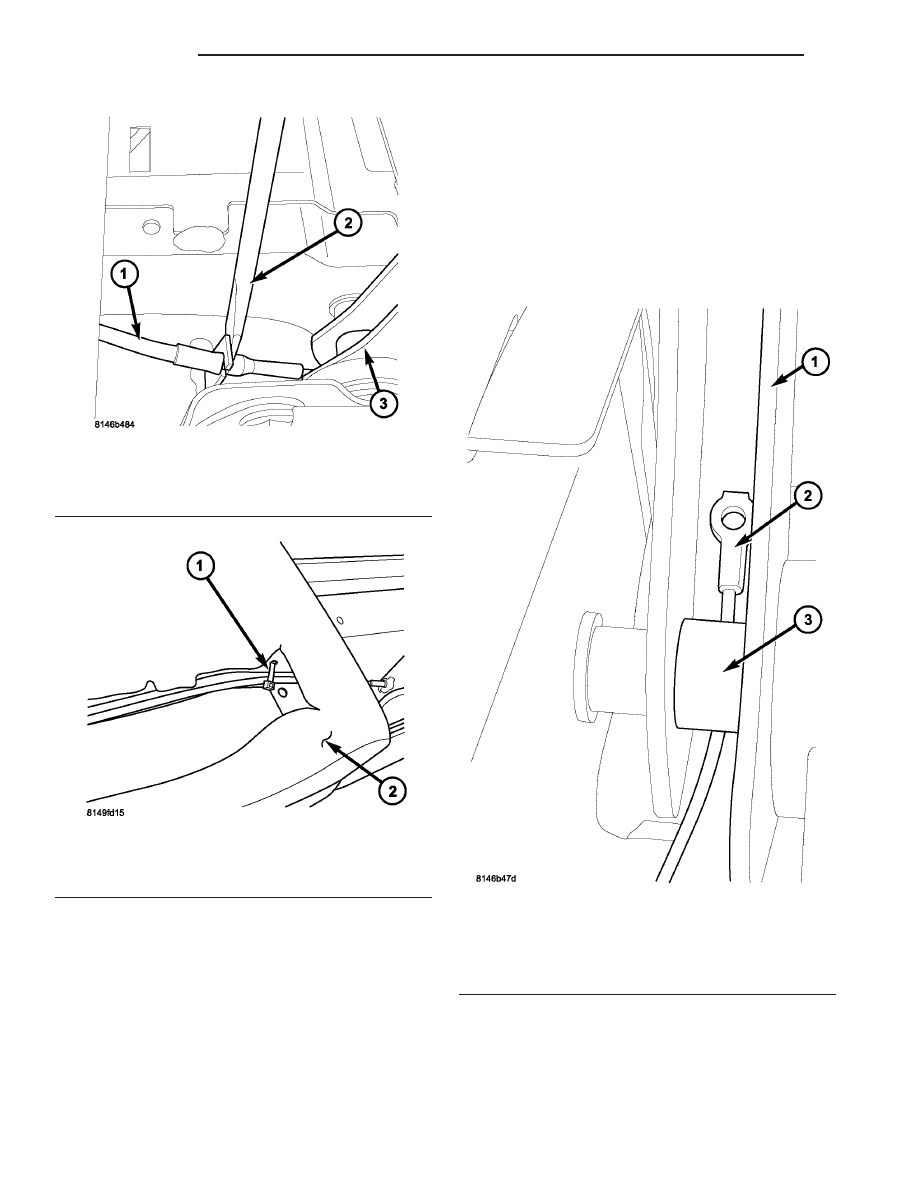

Fig. 140 REMOVING CABLE FROM THE RETAINER

1 - CABLE HOUSING
2 - SCREWDRIVER (OR EQUIVALENT)
3 - REAR LEG OF THE SEAT

Fig. 141 TIE STRAP LOCATION

1 - TIE STRAP LOCATION
2 - SEAT COVERING

Fig. 142 FEED EYELET HOOK THROUGH REAR

FOOT

1 - REAR LEG OF SEAT
2 - CABLE EYELET
3 - REAR LEG PIVOT SHAFT
