(5) Install both armrest. (Refer to 23 - BODY/

SEATS/ARMREST - INSTALLATION).

(6) Install headrest sleeves and headrest. (Refer to

23 - BODY/SEATS/HEADREST SLEEVE - INSTAL-
LATION).

HEADREST SLEEVE - SECOND
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Remove headrest (Fig. 46).
(2) Using a trim tool remove sleeve by prying

sleeve away from the seat back frame to unlock it
(Fig. 47).

(3) Pull headrest sleeve upward and out the top of

the seat back frame and remove from seat.

INSTALLATION

(1) Place headrest sleeve into position and push

downward until sleeve locks into position.

(2) Install headrest (Fig. 46).

SEAT - SECOND ROW -
FOLD-IN-FLOOR

REMOVAL

(1) Fold second row seats into floor well (Fig. 48).
(2) Place special tool # 9313 R1 on seat shaft (Fig.

49) and (Fig. 50).

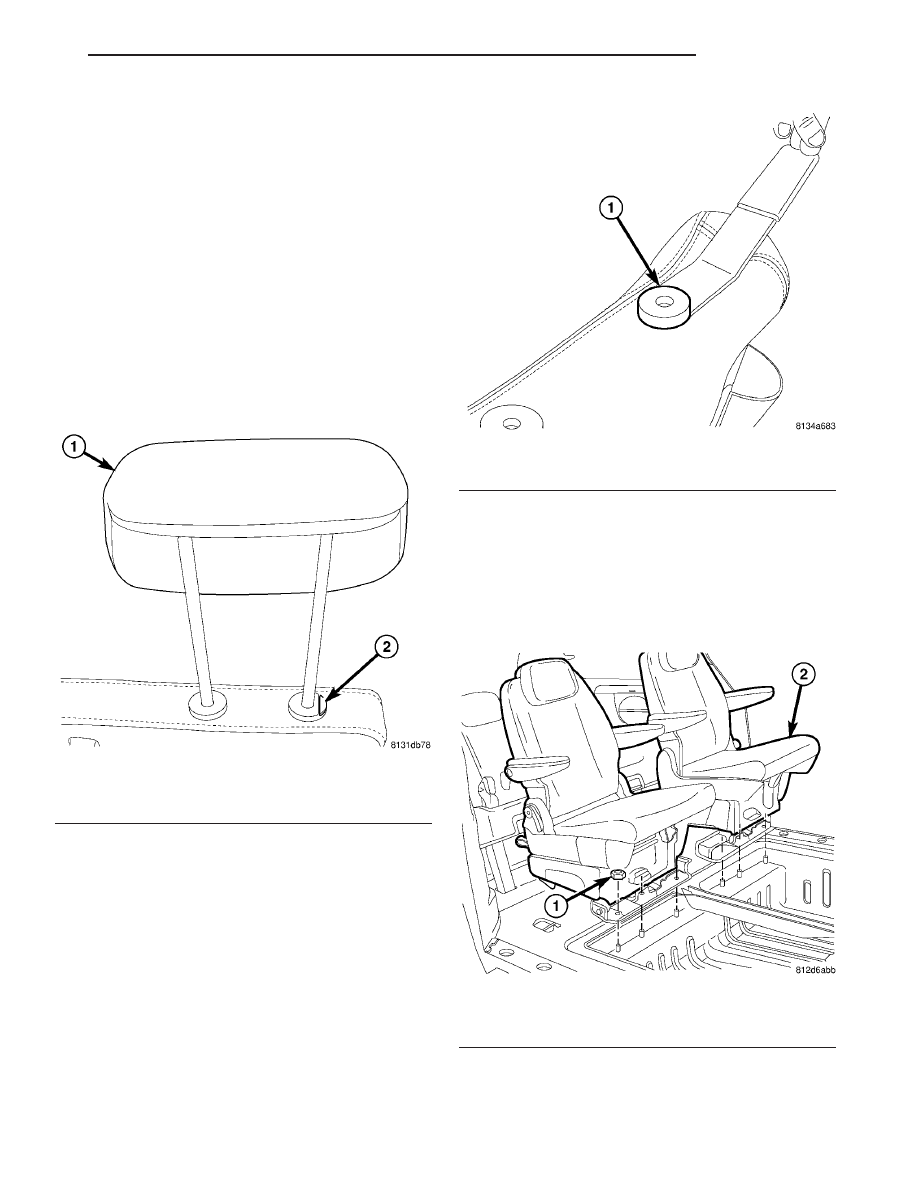

Fig. 46 HEADREST

1 - HEADREST
2 - DEPRESS TAB

Fig. 47 HEADREST SLEEVE

1 - REMOVE SLEEVE

Fig. 48 SECOND ROW SEATS - FOLD-IN-FLOOR

1 - ATTACHING NUTS
2 - SEATS IN THE UPRIGHT POSITION

RS

SEATS

23 - 155

ARMREST ROTATING ASSEMBLY - SECOND ROW - FOLD-IN-FLOOR (Continued)

(3) Raise seat to the unsprung position and remove

the three attaching nuts (Fig. 51).

(4) Pick seat up out of floor well and remove from

vehicle.

INSTALLATION

(1) Place second row seat into position in floor

well.

(2) Install the three attaching nuts. Tighten nuts

to 54 N·m (40 ft. lbs.) torque.

(3) Remove Special Tool # 9313 R1 from seat shaft

(Fig. 50) and (Fig. 49).

(4) Raise seat to upright position (Fig. 48).

SEAT BACK COVER/FOAM -
SECOND ROW - FOLD-IN-
FLOOR

REMOVAL

(1) Remove both armrest. (Refer to 23 - BODY/

SEATS/ARMREST - REMOVAL).

(2) Remove headrest and headrest sleeves. (Refer

to

23

-

BODY/SEATS/HEADREST

SLEEVE

-

REMOVAL).

(3) Remove seat back panel. (Refer to 23 - BODY/

SEATS/SEAT BACK PANEL - REMOVAL).

(4) Disengage seat back cover J-straps (Fig. 52).
(5) Remove two push pin fasteners attaching seat

back cover at the bottom of seat back.

(6) Remove seat back cover and foam from seat

back frame (Fig. 53).

(7) Separate seat back cover from the foam (Fig.

54).

INSTALLATION

(1) Place the seat back cover and foam together

(Fig. 54) and (Fig. 53).

(2) Place seat back cover/foam on the seat back

frame.

(3) Install two push pin fasteners attaching seat

back cover at the bottom of seat back.

(4) Engage seat back cover J-straps (Fig. 52).
(5) Install seat back panel. (Refer to 23 - BODY/

SEATS/SEAT BACK PANEL - INSTALLATION)

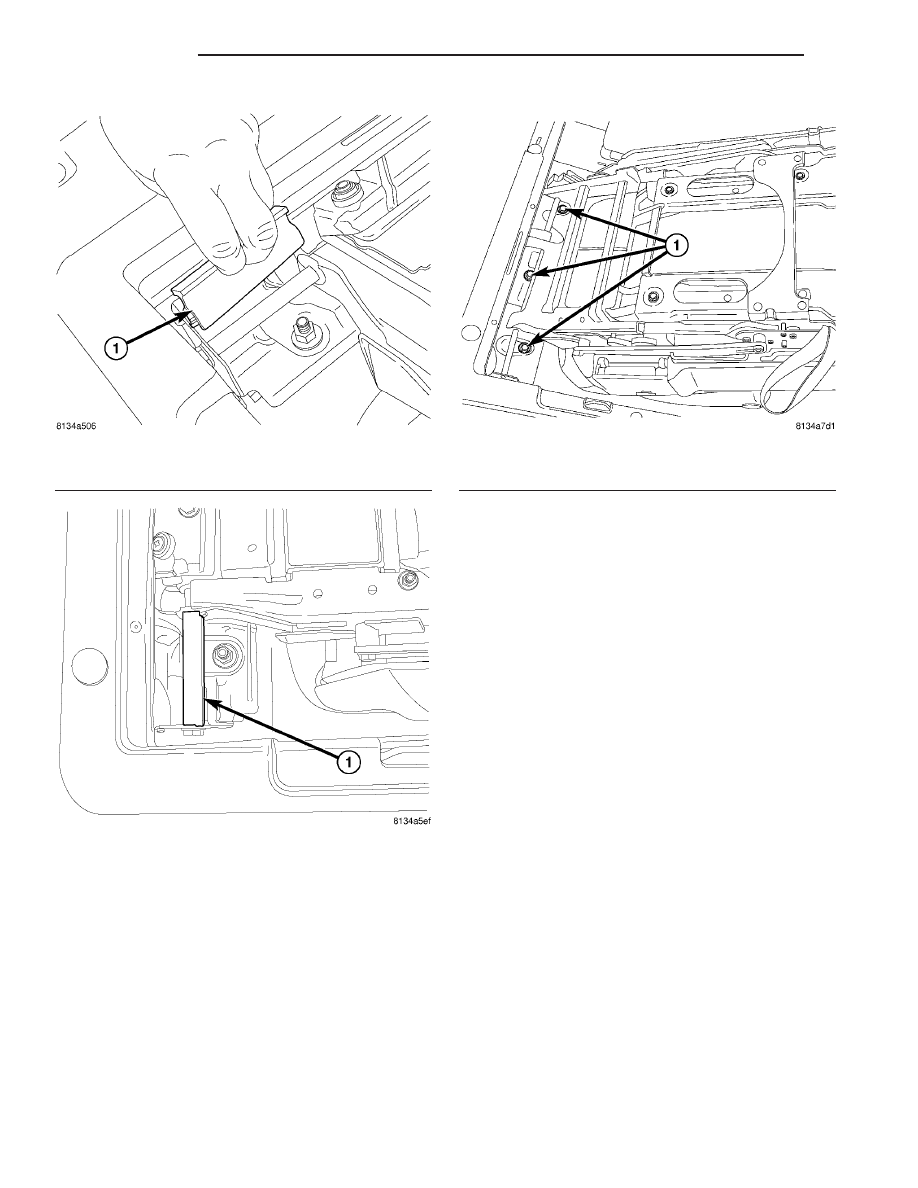

Fig. 49 PLACING TOOL IN TO POSITION

1 - SPECIAL TOOL # 9313 R1

Fig. 50 TOOL IN POSITION

Fig. 51 SEAT IN UNSPRUNG POSITION

1 - ATTACHING NUTS

23 - 156

SEATS

RS

SEAT - SECOND ROW - FOLD-IN-FLOOR (Continued)

(7) Install headrest sleeves and headrest. (Refer to

23 - BODY/SEATS/HEADREST SLEEVE - INSTAL-
LATION).

(8) Install both armrest. (Refer to 23 - BODY/

SEATS/ARMREST - INSTALLATION).

SEAT BACK FRAME - SECOND
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Remove seat back cover and foam. (Refer to 23

-

BODY/SEATS/SEAT

BACK

COVER/FOAM

-

REMOVAL).

(2) Remove two seat back frame bolts on each side

and remove frame (Fig. 55).

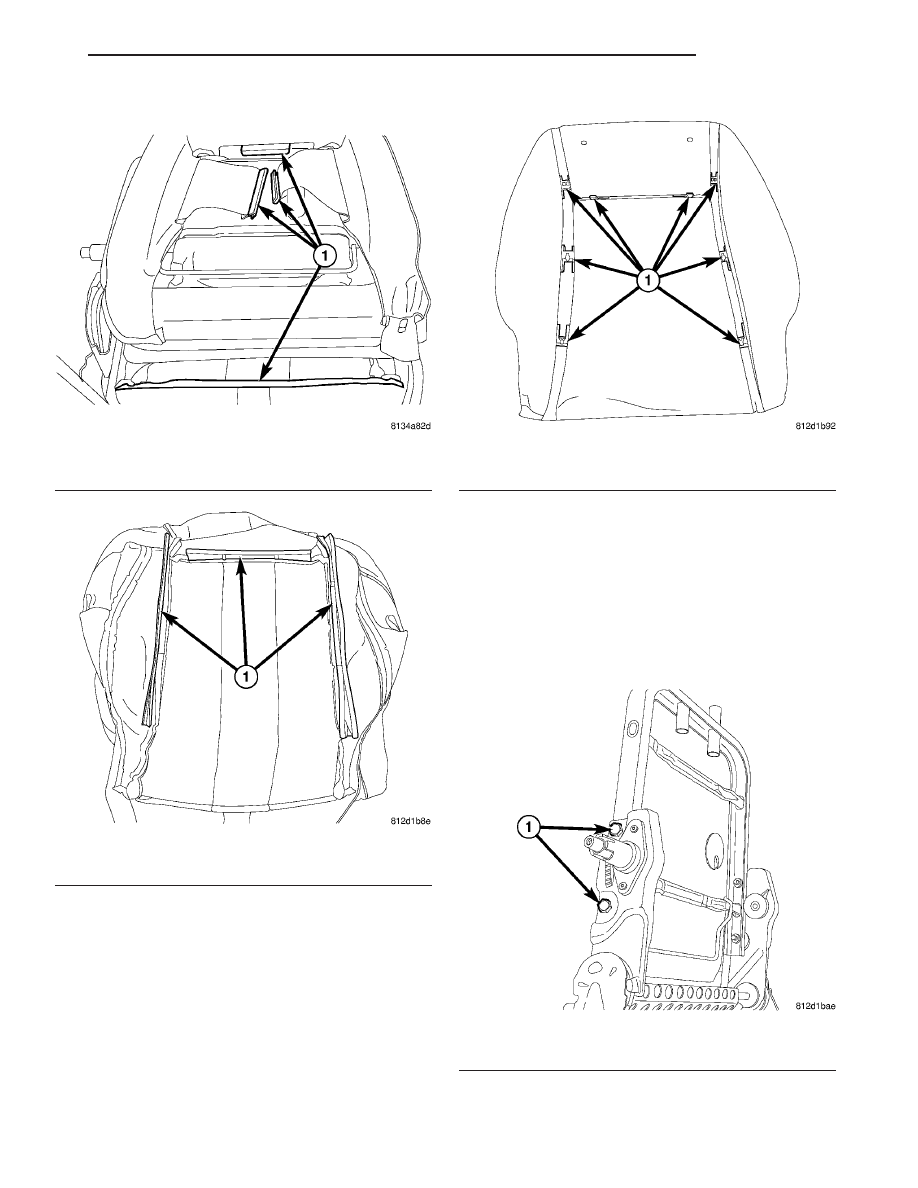

Fig. 52 SECOND ROW SEAT BACK

1 - J-STRAPS

Fig. 53 SEAT BACK COVER 1

1 - LOCKING STRIPS

Fig. 54 SEAT BACK FOAM

1 - LOCKING CLIPS

Fig. 55 SEAT BACK FRAME

1 - ATTACHING BOLTS

RS

SEATS

23 - 157

SEAT BACK COVER/FOAM - SECOND ROW - FOLD-IN-FLOOR (Continued)

INSTALLATION

(1) Place seat back frame into position on seat

cushion pan (Fig. 56).

(2) Install the two inner and outer bolts attaching

seat back frame (Fig. 57).

(3) Install seat cushion upper side shield. (Refer to

23 - BODY/SEATS/SEAT CUSHION UPPER SIDE
SHIELDS - INSTALLATION).

(4) Install seat back cover and foam. (Refer to 23 -

BODY/SEATS/SEAT

BACK

COVER/FOAM

-

INSTALLATION).

SEAT BACK PANEL - SECOND
ROW -FOLD-IN-FLOOR

REMOVAL

(1) Using a trim stick or thin flat bladed tool, pry

seat back panel to release push pin fasteners from
the seat back (Fig. 58).

(2) Remove seat back panel from seat.

INSTALLATION

(1) Place seat back panel into position (Fig. 58).
(2) Press on seat back panel to seat the push pin

fastens.

SEAT BASE RISER - SECOND
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(2) Remove seat back frame. (Refer to 23 - BODY/

SEATS/SEAT BACK FRAME - REMOVAL).

(3) Remove seat cushion cover and foam. (Refer to

23

-

BODY/SEATS/SEAT

CUSHION/FOAM

-

REMOVAL).

(4) Remove the cushion support (snap on elastic

pad) (Fig. 59).

(5) Remove six cushion frame nuts and separate

from raiser (Fig. 60), (Fig. 61) and (Fig. 62).

(6) Remove seat track from raiser (Fig. 63).

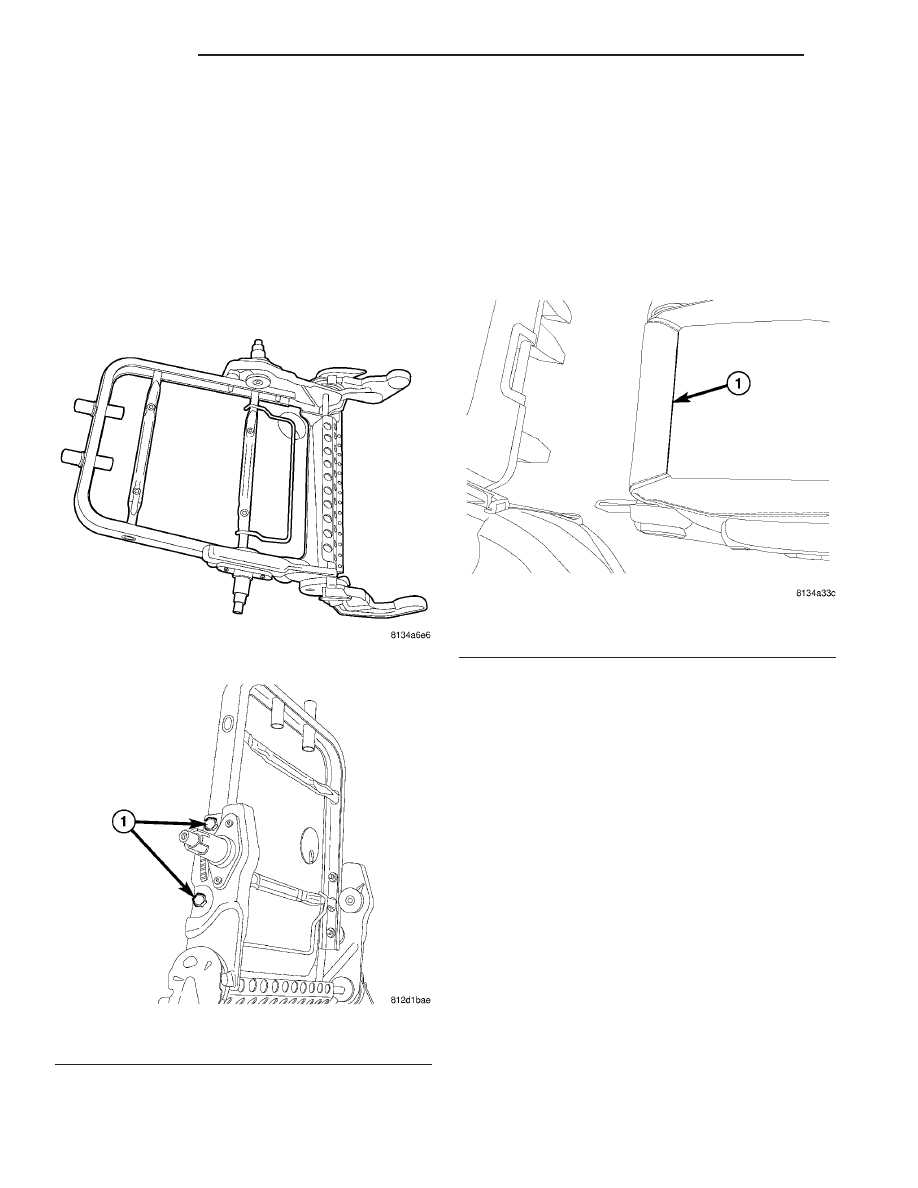

Fig. 56 SECOND ROW SEAT BACK FRAME

Fig. 57 SEAT BACK FRAME

1 - ATTACHING BOLTS

Fig. 58 SECOND ROW SEAT BACK COVER

1 - PRY UP TO RELEASE PUSH PIN FASTENERS

23 - 158

SEATS

RS

SEAT BACK FRAME - SECOND ROW - FOLD-IN-FLOOR (Continued)
