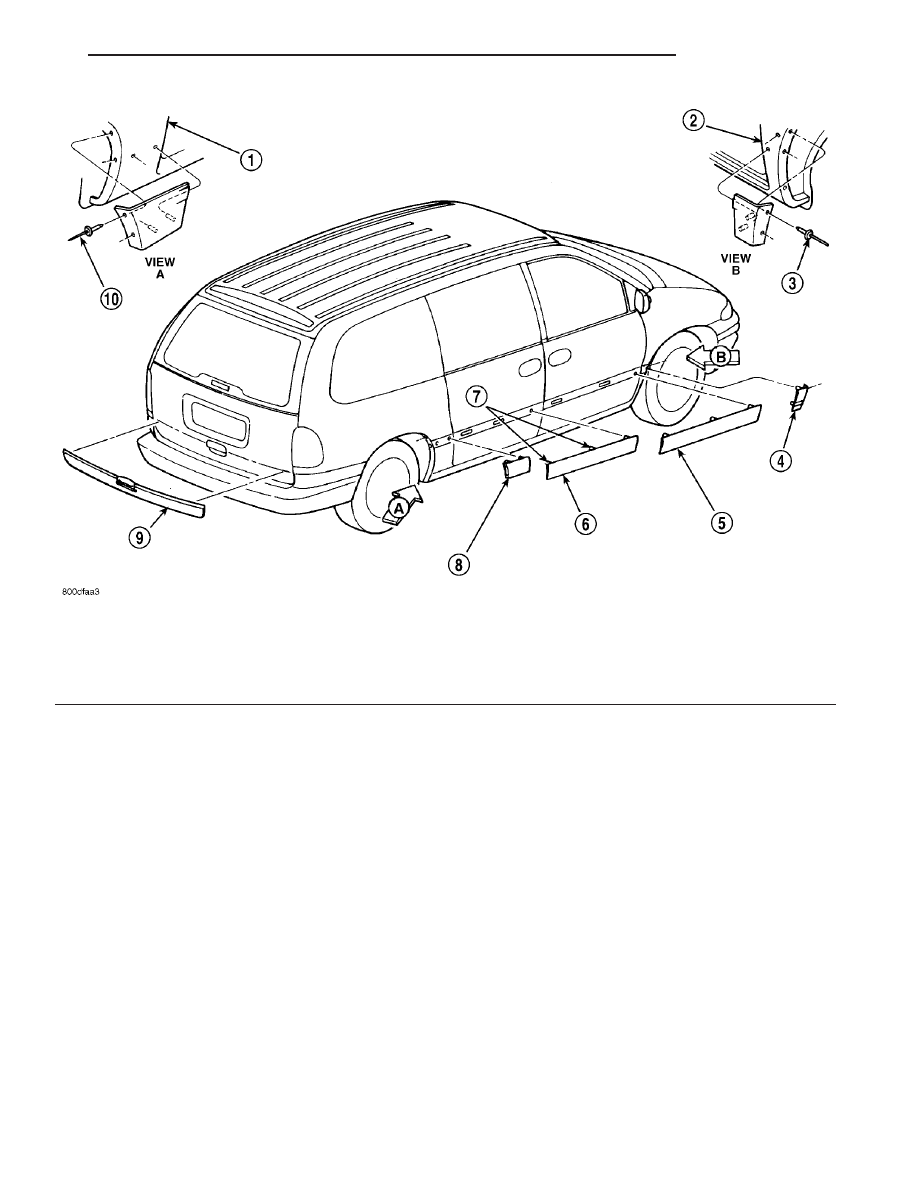

Fig. 2 BODY SIDE MOLDINGS - HIGHLINE TYPICAL

1 - QUARTER PANEL
2 - FRONT FENDER
3 - POP-RIVET
4 - FENDER MOLDING
5 - FRONT DOOR MOLDING

6 - SLIDING DOOR MOLDING
7 - GUIDE PINS
8 - QUARTER PANEL MOLDING
9 - LIFTGATE MOLDING
10 - POP-RIVET

RS

EXTERIOR

23 - 51

BODY SIDE MOLDINGS (Continued)

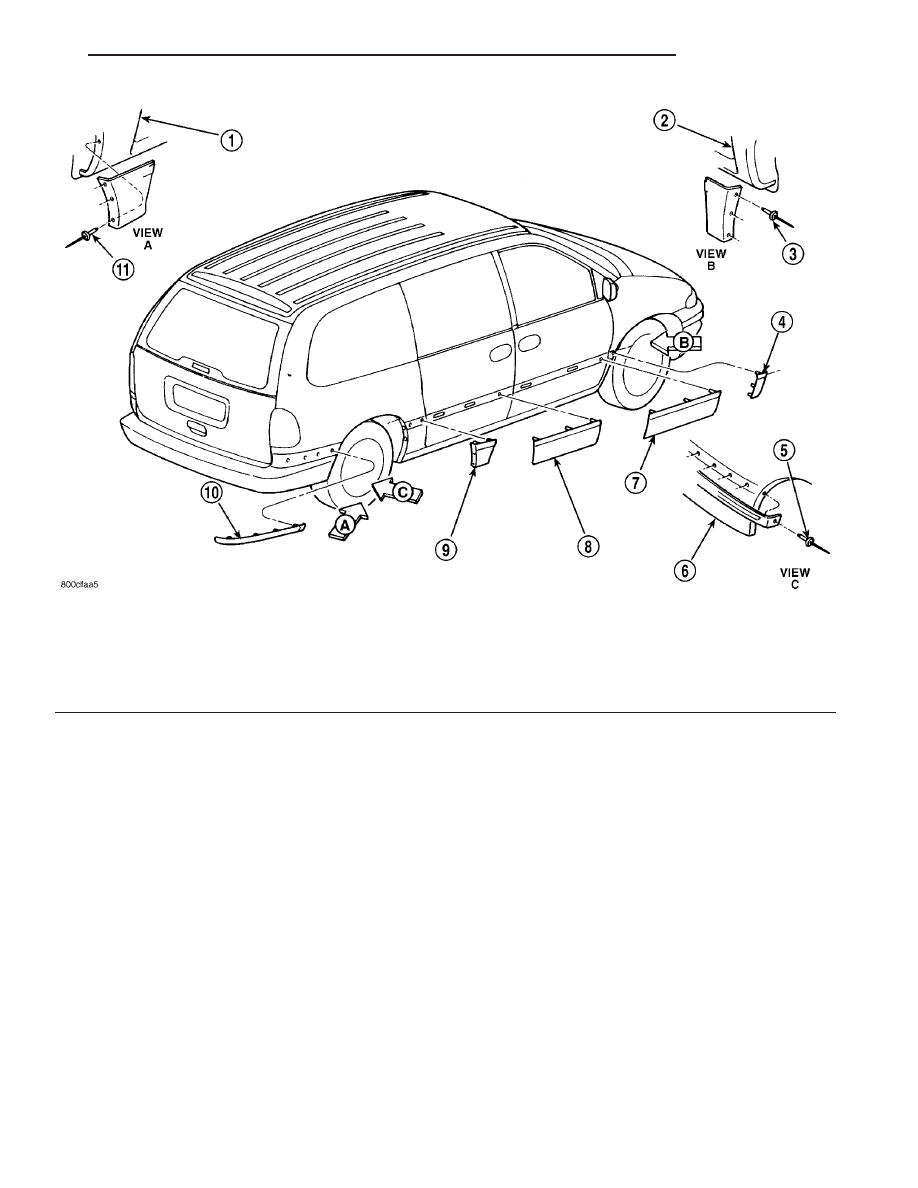

Fig. 3 BODY SIDE MOLDINGS - PREMIUM TYPICAL

1 - QUARTER PANEL
2 - FRONT FENDER
3 - POP-RIVET
4 - FENDER MOLDING
5 - POP-RIVET
6 - FASCIA

7 - FRONT DOOR MOLDING
8 - SLIDING DOOR MOLDING
9 - QUARTER PANEL MOLDING
10 - FASCIA MOLDING
11 - POP-RIVET

23 - 52

EXTERIOR

RS

BODY SIDE MOLDINGS (Continued)

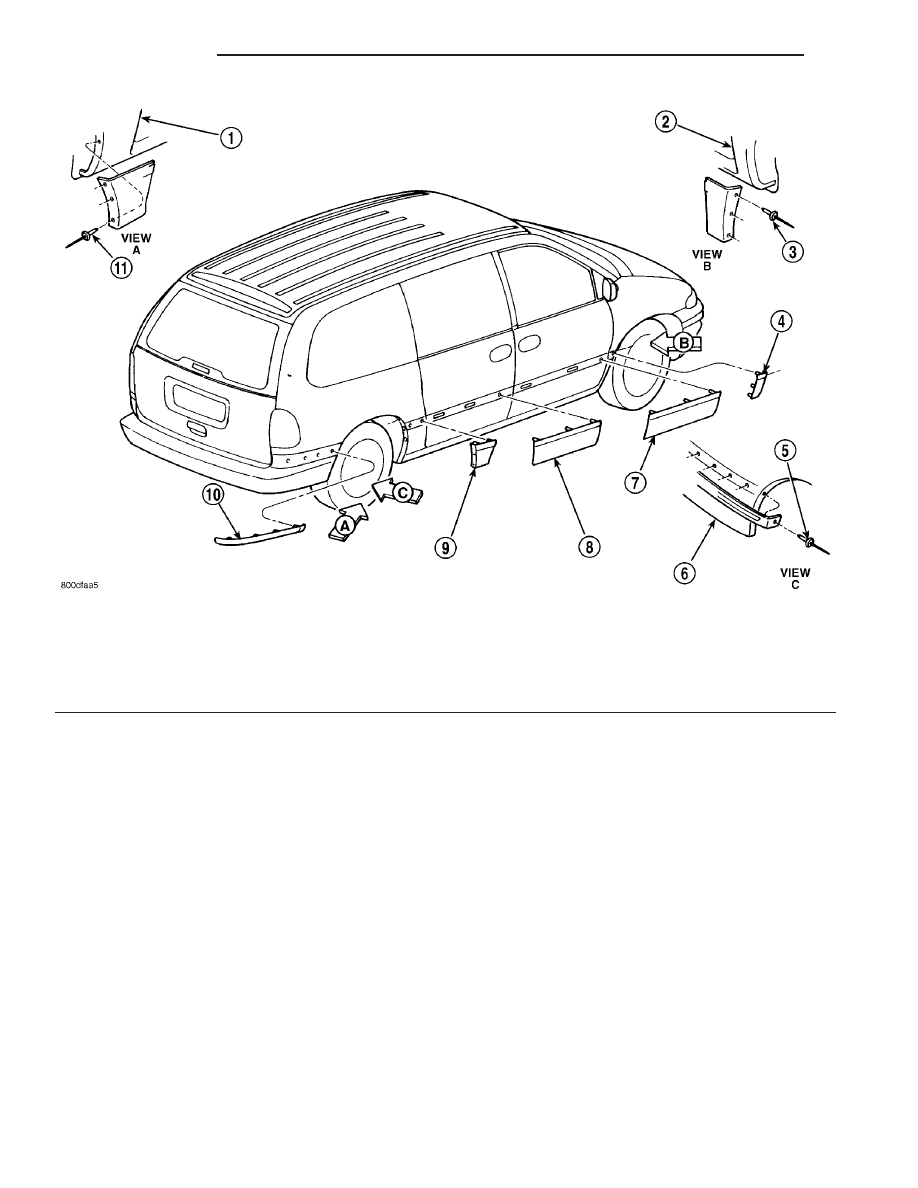

Fig. 4 BODY SIDE MOLDINGS - PREMIUM TYPICAL

1 - QUARTER PANEL
2 - FRONT FENDER
3 - POP-RIVET
4 - FENDER MOLDING
5 - POP-RIVET
6 - FASCIA

7 - FRONT DOOR MOLDING
8 - SLIDING DOOR MOLDING
9 - QUARTER PANEL MOLDING
10 - FASCIA MOLDING
11 - POP-RIVET

RS

EXTERIOR

23 - 53

BODY SIDE MOLDINGS (Continued)

COWL GRILLE

REMOVAL

(1) Remove wiper arms. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL)

(2) Remove four (4) screws securing cowl cover to

wiper module (Fig. 6).

(3) Disengage quarter turn fasteners at outboard

ends of cowl grill from body.

(4) Release hood latch and open hood.

CAUTION: To prevent hood scratching of cowl grille
before removal, cover outboard exterior ends of
cowl grille with masking tape or equivalent method.

NOTE: Do not over bend cowl grille during removal.
Bend cowl grille just enough to clear top of wiper
pivot shaft and bottom rear corner of hood.

(5) Remove cowl grill by raising above driver side

wiper pivot shaft and swinging away towards engine
compartment. The cowl grille will need to be bent on

outboard end to clear simultaneously top of wiper
pivot shaft and bottom corner of hood.

(6) Close hood. Do not latch. Remove outboard

screws. (Fig. 7).

(7) Disconnect washer hose in line connector.
(8) Disconnect washer hose and grommet from

hole in wiper module and pull out.

(9) Remove cowl grille by raising over opposite

wiper pivot shaft and removing away from vehicle.

(10) Remove cowl cover from vehicle.

INSTALLATION

(1) Reverse removal procedure.
(2) When installing cowl cover over wiper module,

make sure fore aft locator on the underside of cowl
grill seat into the locator grooves on top of wiper
module.

(3) Start all cowl grille mounting screws by hand

before torquing to specifications.

(4) Assure washer hose is properly routed and not

pinched.

(5) Center cowl grille to body and windshield.
(6) Assure “arrow” indicator head of quarter turn

fasteners is pointing toward windshield.

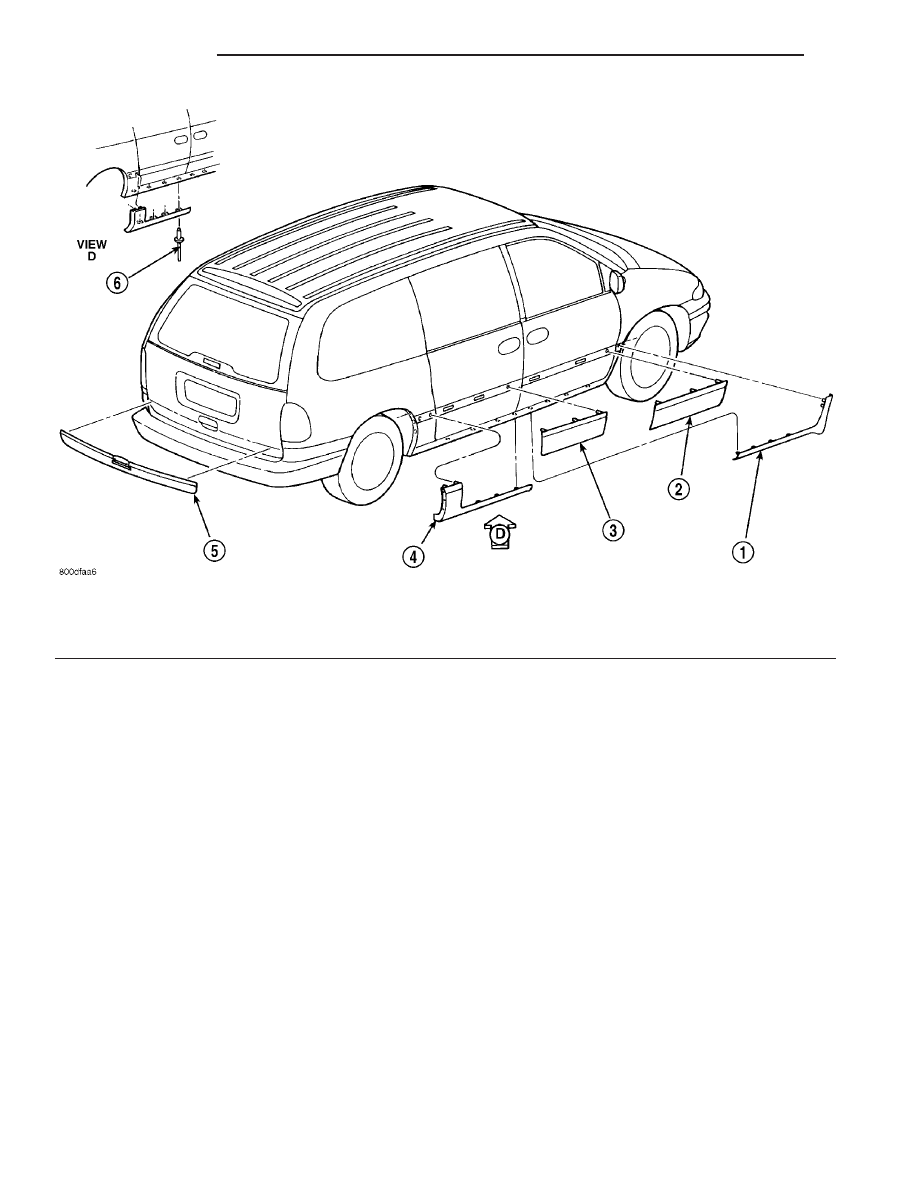

Fig. 5 BODY SIDE MOLDINGS WITH APPLIQUE - TYPICAL

1 - FRONT ROCKER PANEL APPLIQUE
2 - FRONT DOOR MOLDING
3 - SLIDING DOOR MOLDING

4 - REAR ROCKER PANEL APPLIQUE
5 - LIFTGATE MOLDING
6 - POP-RIVET

23 - 54

EXTERIOR

RS

BODY SIDE MOLDINGS (Continued)
