(20) Remove 1st gear friction cone (Fig. 262).

(21) Remove 1st gear reactor ring (Fig. 263).

(22) Remove 1st gear from shaft (Fig. 264).

(23) Remove 1st gear needle bearing (Fig. 265).

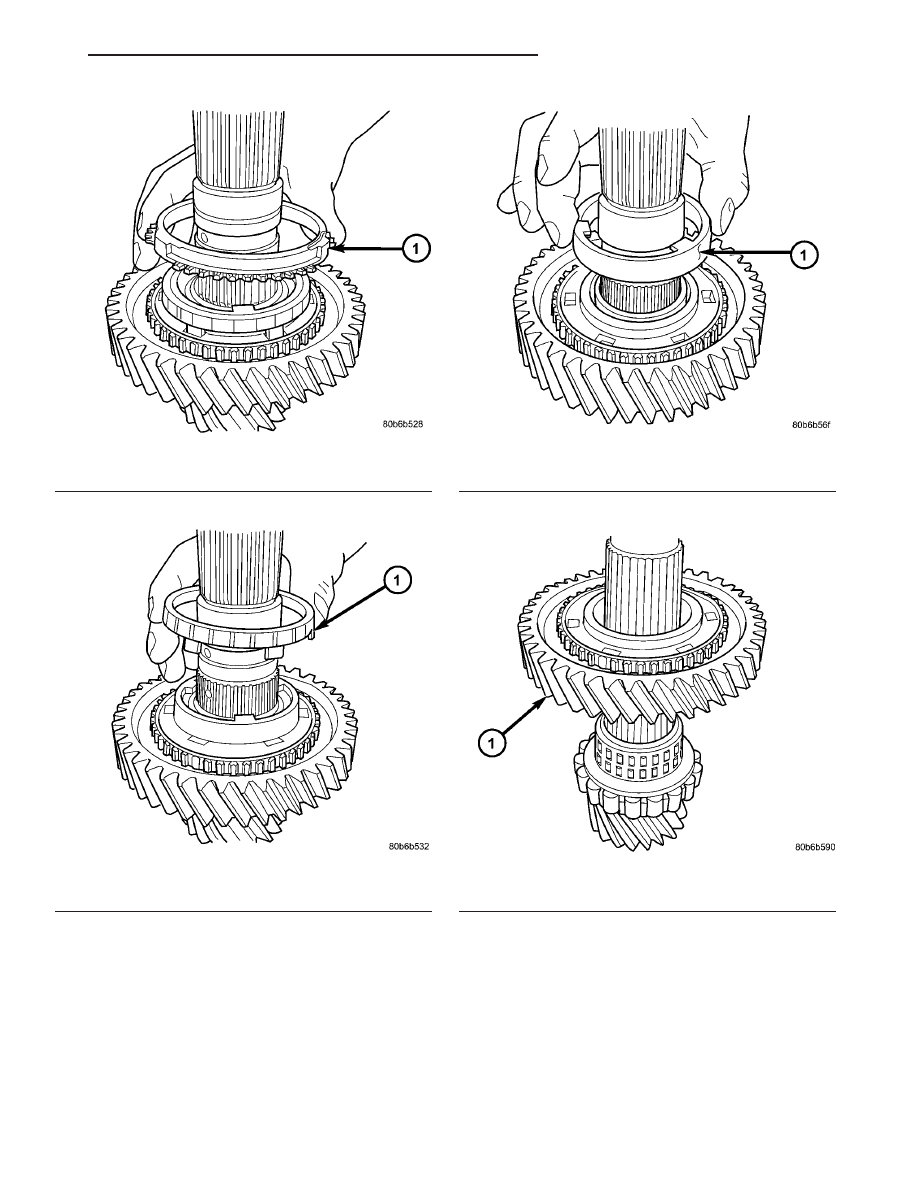

Fig. 261 1st Gear Blocker Ring

1 - 1ST GEAR BLOCKER RING

Fig. 262 1st Gear Friction Cone

1 - 1ST GEAR FRICTION CONE

Fig. 263 1st Gear Reactor Ring

1 - 1ST GEAR REACTOR RING

Fig. 264 1st Gear Removal

1 - 1ST GEAR

RS

T850 MANUAL TRANSAXLE

21 - 109

INTERMEDIATE SHAFT (Continued)

(24) Remove first gear thrust bearing (Fig. 266).

(25) Remove

intermediate

shaft

roller

bearing

snap ring (Fig. 267).

(26) Press intermediate shaft out of roller bearing

supported by bearing splitter P-334 (Fig. 268).
Roller bearing is not re-usable once removed. It
is necessary to install a new roller bearing
upon re-assembly.

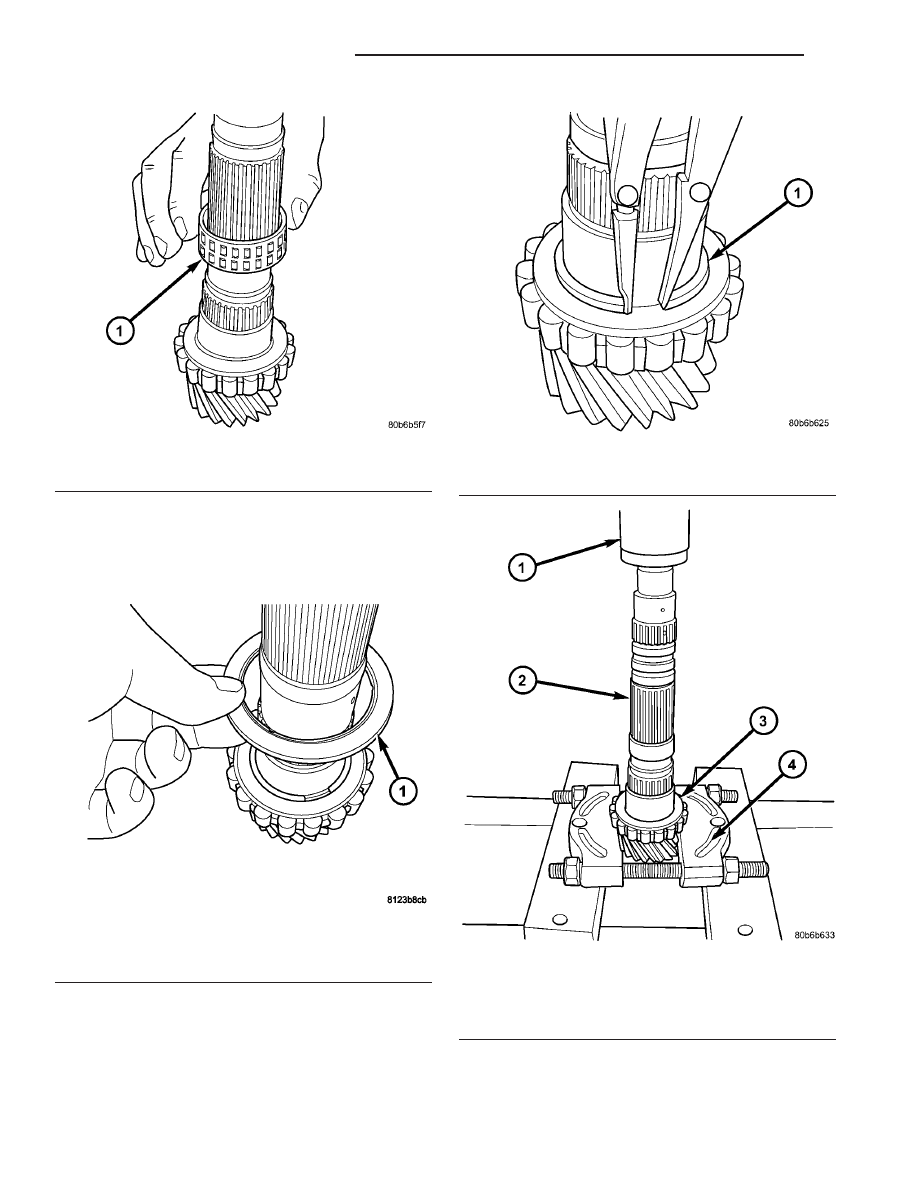

Fig. 265 1st Gear Needle Bearing

1 - 1ST GEAR NEEDLE BEARING

Fig. 266 1st Gear Thrust Bearing Removal/

Installation

1 - THRUST BEARING

Fig. 267 Intermediate Shaft Roller Bearing Snap

Ring

1 - SNAP RING

Fig. 268 Intermediate Shaft Roller Bearing Removal

1 - ARBOR PRESS RAM
2 - INTERMEDIATE SHAFT
3 - ROLLER BEARING
4 - BEARING SPLITTER P-334

21 - 110

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)

ASSEMBLY

NOTE: Do not re-use snap rings when servicing the
intermediate shaft assembly. Discard snap rings
and install new ones provided with available snap
ring service kit.

NOTE: When installing 1/2 & 5/R synchronizers,
make sure to align oil slots on synchronizer hub
face with oil hold in the shaft splined hub journal.

NOTE: Refer to (Fig. 269) for intermediate shaft
assembly reference.

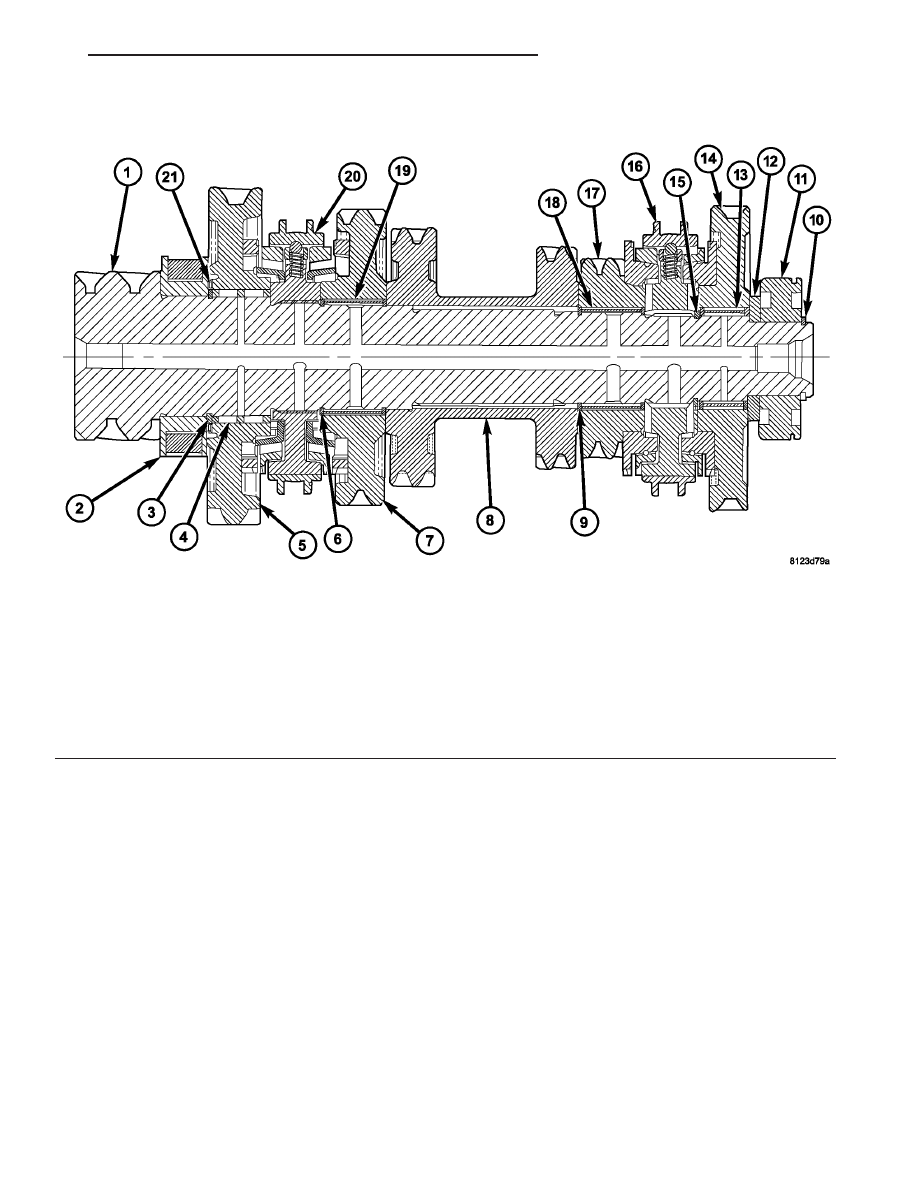

Fig. 269 Intermediate Shaft Assembly

1 - INTERMEDIATE SHAFT

12 - THRUST WASHER

2 - ROLLER BEARING

13 - NEEDLE BEARING

3 - SNAP RING

14 - REVERSE GEAR

4 - NEEDLE BEARING

15 - SNAP RING

5 - 1ST SPEED GEAR

16 - 5/R SYNCHRO

6 - SNAP RING

17 - 5TH SPEED GEAR

7 - 2ND SPEED GEAR

18 - NEEDLE BEARING

8 - 3/4 CLUSTER GEAR

19 - NEEDLE BEARING

9 - SNAP RING

20 - 1/2 SYNCHRO

10 - SNAP RING

21 - THRUST BEARING

11 - SEALED ROLLER BEARING

RS

T850 MANUAL TRANSAXLE

21 - 111

INTERMEDIATE SHAFT (Continued)

(1) Press intermediate shaft into NEW roller bear-

ing with arbor press (Fig. 270).

(2) Install intermediate shaft roller bearing snap

ring (Fig. 271).

(3) Install 1st gear thrust bearing (Fig. 272). Blue

markings on bearing should face down towards out-
put gear.

(4) Install 1st gear needle bearing to intermediate

shaft (Fig. 273).

(5) Install 1st gear to intermediate shaft (Fig.

274).

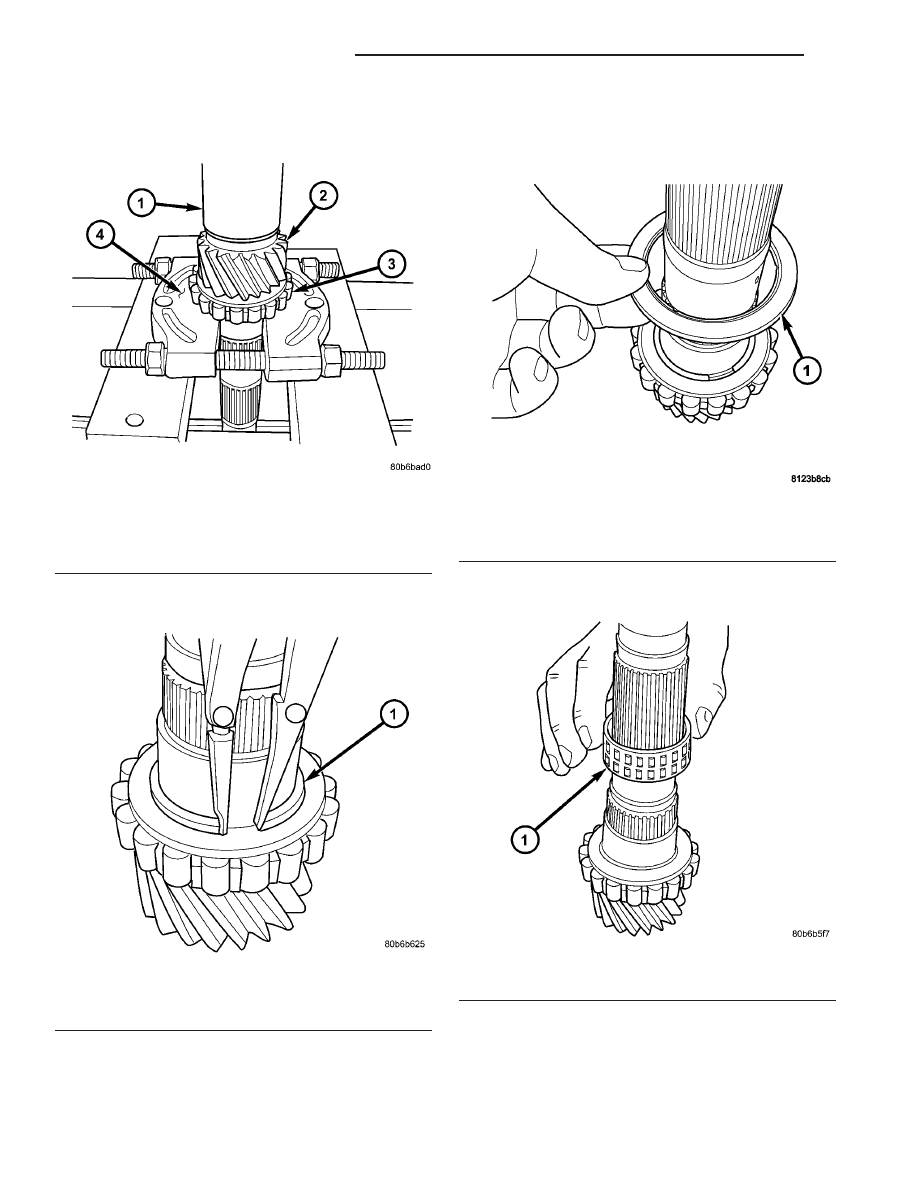

Fig. 270 Intermediate Shaft Bearing Installation

1 - ARBOR PRESS
2 - INTERMEDIATE SHAFT
3 - CAGED ROLLER BEARING
4 - BEARING SPLITTER

Fig. 271 Intermediate Shaft Roller Bearing Snap

Ring

1 - SNAP RING

Fig. 272 1st Gear Thrust Bearing Removal/

Installation

1 - THRUST BEARING

Fig. 273 1st Gear Needle Bearing

1 - 1ST GEAR NEEDLE BEARING

21 - 112

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)
