(2) Install

shift

shaft

bushing

to

case

using

installer 8475 (Fig. 56).

(3) Install intermediate shaft bearing race to case

with an arbor press, driver handle C-4171, and
installer 8471 (Fig. 57). Press until installer 8471
bottoms on transaxle case.

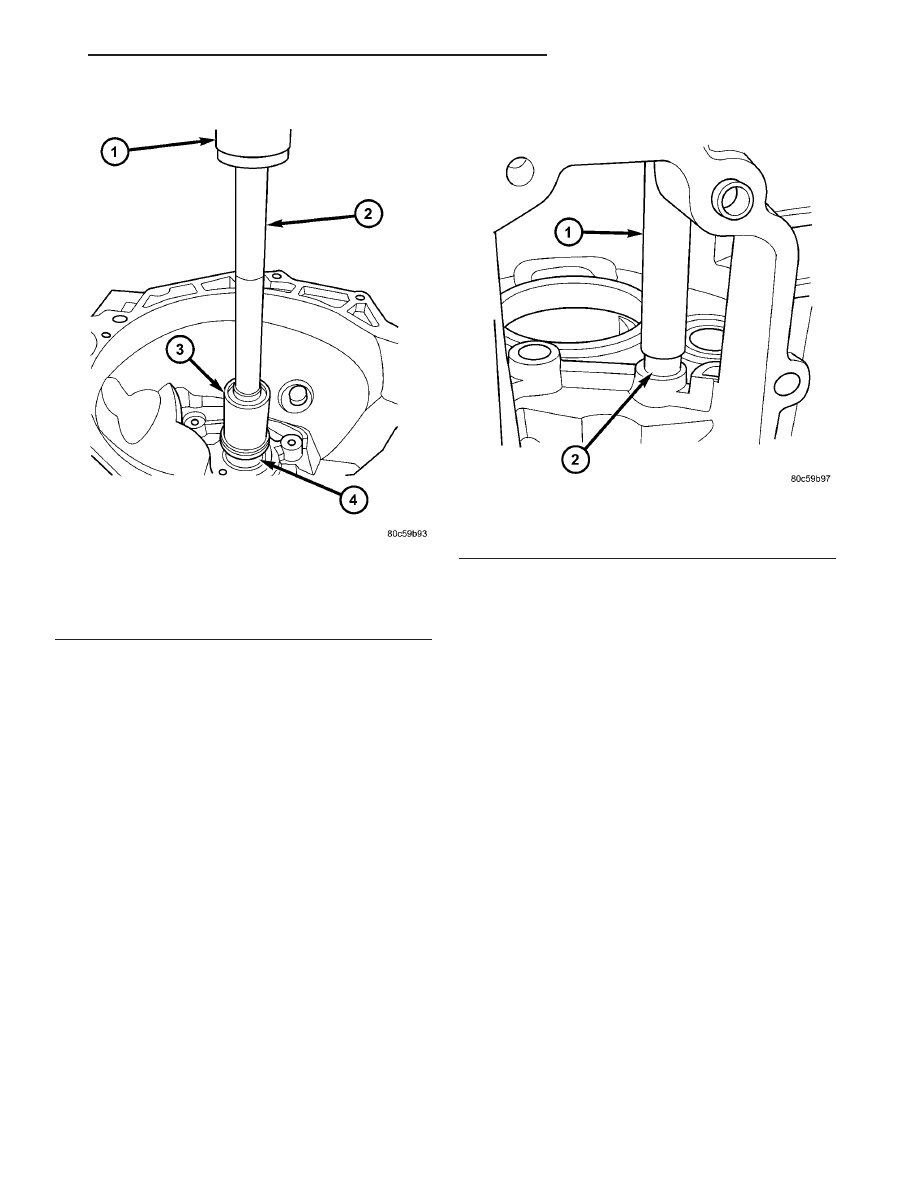

Fig. 55 Input Shaft Bearing Installation

1 - ARBOR PRESS
2 - C-4171 DRIVER HANDLE
3 - REMOVER/INSTALLER 8474
4 - INPUT SHAFT BEARING

Fig. 56 Shift Shaft Bushing Installation

1 - INSTALLER 8475
2 - SHIFT SHAFT BUSHING

RS

T850 MANUAL TRANSAXLE

21 - 45

T850 MANUAL TRANSAXLE (Continued)

NOTE: If input shaft assembly was not disassem-
bled, it is necessary to remove input shaft sealed
ball bearing before assembling transaxle. (Refer to
21 - TRANSMISSION/TRANSAXLE/MANUAL/INPUT
SHAFT - DISASSEMBLY)

(4) Install

assembled

input

and

intermediate

shafts to fixture 8487 (Fig. 58).

(5) Install shift forks and 3/4 rail assembly to

geartrain as shown in (Fig. 59).

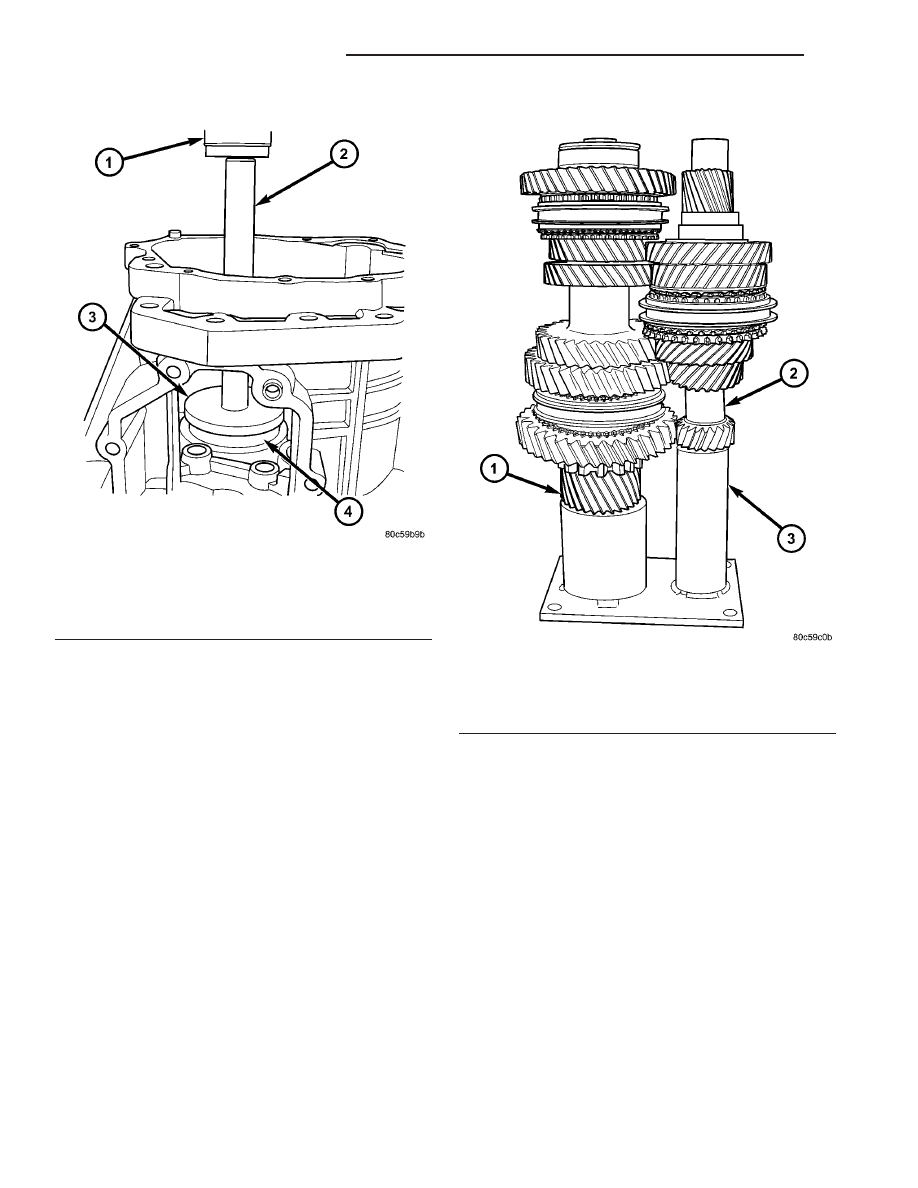

Fig. 57 Install Intermediate Shaft Bearing Race

1 - ARBOR PRESS
2 - DRIVER HANDLE C-4171
3 - INSTALLER 8471
4 - INTERMEDIATE SHAFT BEARING RACE

Fig. 58 Install Geartrain to Fixture 8487

1 - INTERMEDIATE SHAFT
2 - INPUT SHAFT
2 - FIXTURE 8487

21 - 46

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

NOTE: Before installing geartrain, make sure that
input shaft sealed roller bearing is not installed,
otherwise reverse idler assembly installation will be
difficult. (Refer to 21 - TRANSMISSION/TRANSAXLE/
MANUAL/INPUT SHAFT - DISASSEMBLY)

(6) Install lifting bar 8489 to geartrain. Install

geartrain to case. When installing geartrain to
case, use care not to damage bearing surfaces.

(7) Remove lifting bar 8489 from geartrain.
(8) Install shift 1/2-5/R rail as shown in (Fig. 60).

(9) Install reverse idler shaft into position (Fig.

61). Install and torque shaft-to-case bolt to 54 N·m
(40 ft. lbs.).

(10) Install inner pin (Fig. 62).

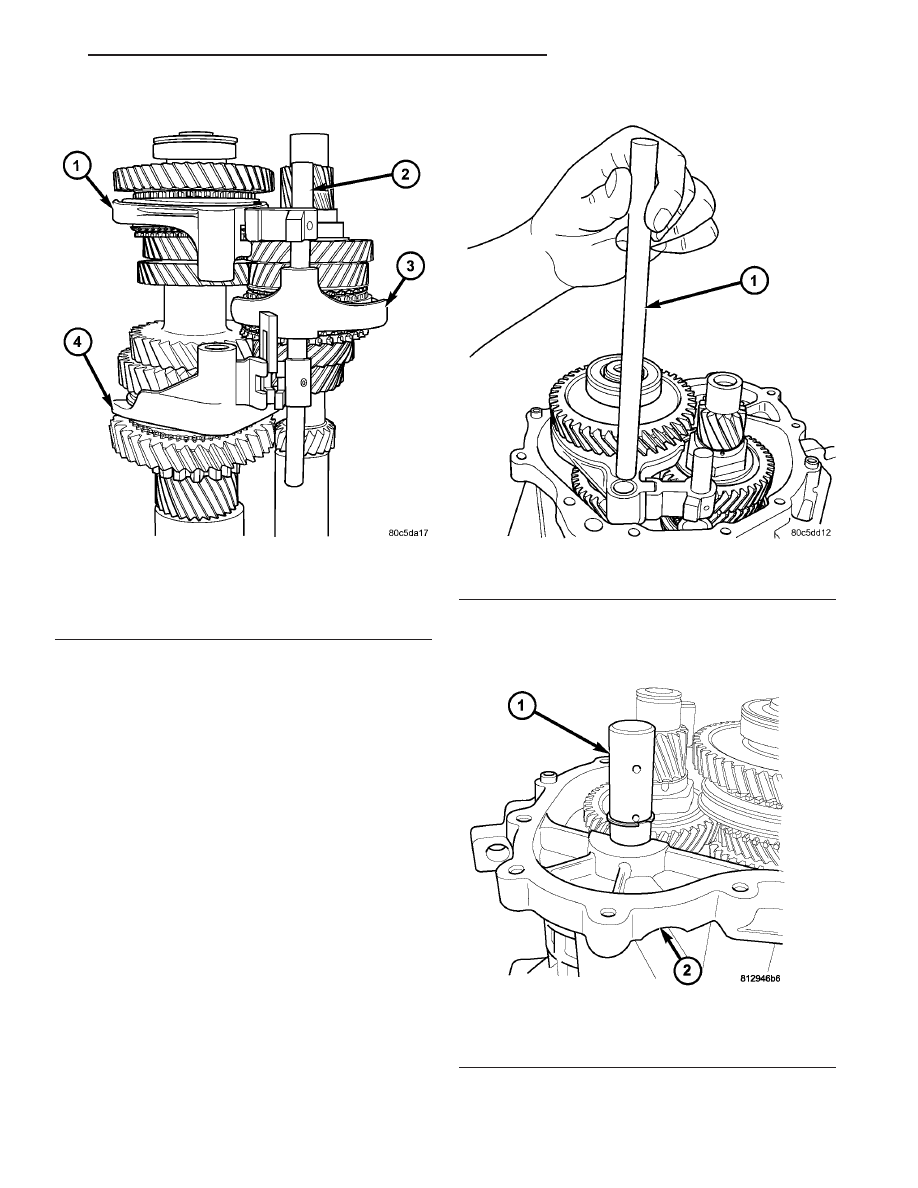

Fig. 59 Shift Fork/Rail Orientation

1 - 5/R FORK
2 - 3/4 RAIL ASSEMBLY
3 - 3/4 FORK
4 - 1/2 FORK

Fig. 60 Shift Rail Installation

1 - 1/2-5/R SHIFT RAIL

Fig. 61 Reverse Shaft Removal/Installation

1 - SHAFT (w/SNAP RING)
2 - BOLT

RS

T850 MANUAL TRANSAXLE

21 - 47

T850 MANUAL TRANSAXLE (Continued)

(11) Install inner washer (Fig. 63).

(12) Install needle bearing and outer pin (Fig. 64)

(13) Install reverse idler gear (Fig. 65).

(14) Install outer washer (Fig. 66).

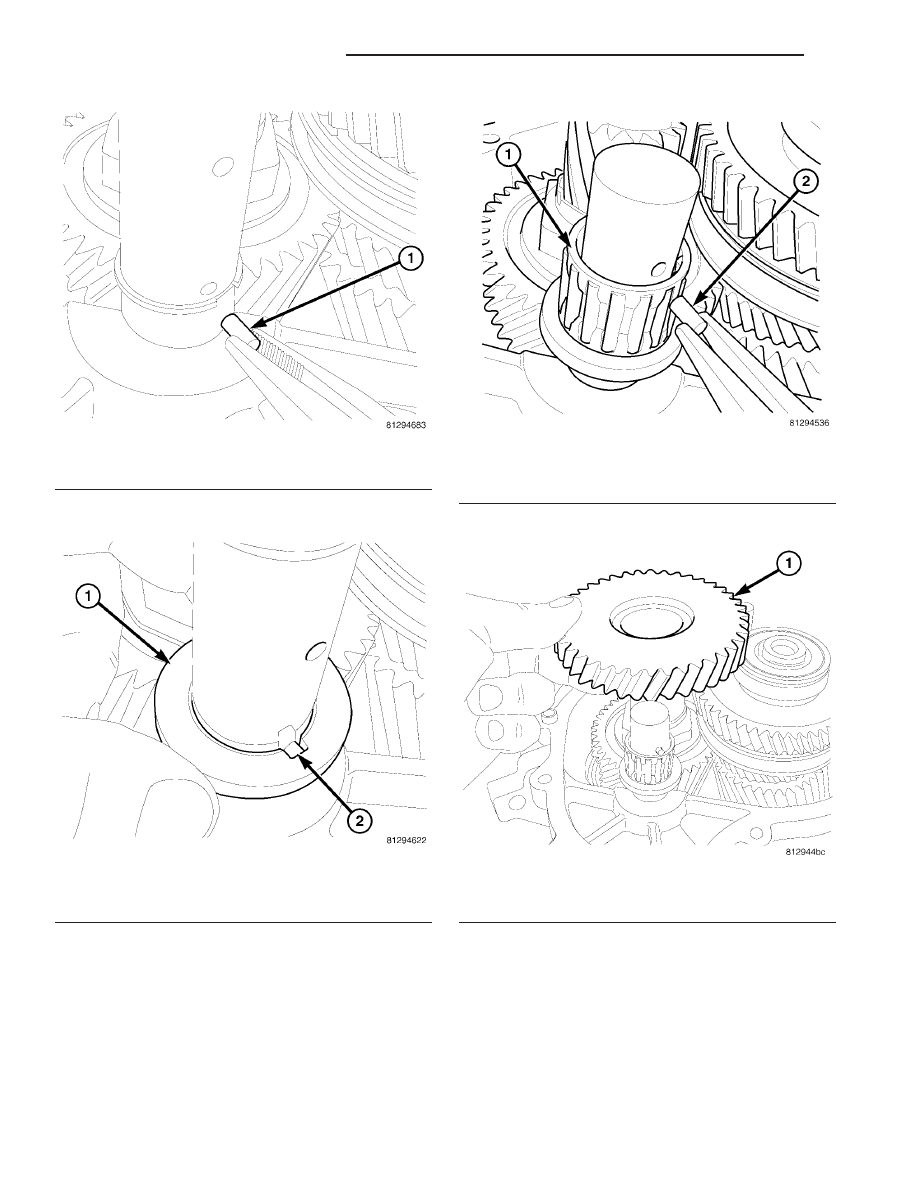

Fig. 62 Inner Pin Removal/Installation

1- PIN (2)

Fig. 63 Inner Washer Removal/Installation

1 - WASHER
2 - PIN

Fig. 64 Outer Pin and Needle Bearing

1 - PIN (2)
2 - BEARING

Fig. 65 Reverse Idler Gear Removal/Installation

1 - REVERSE IDLER GEAR

21 - 48

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)
