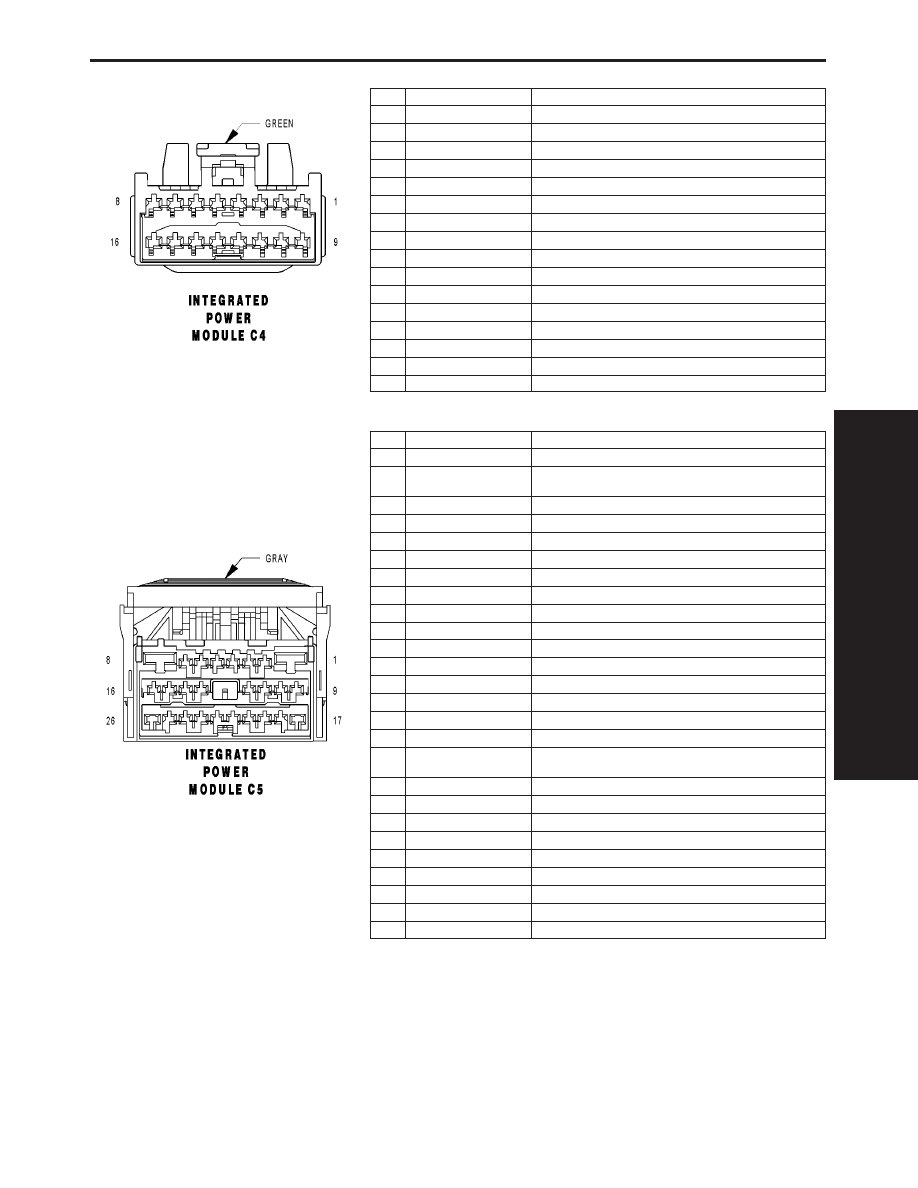

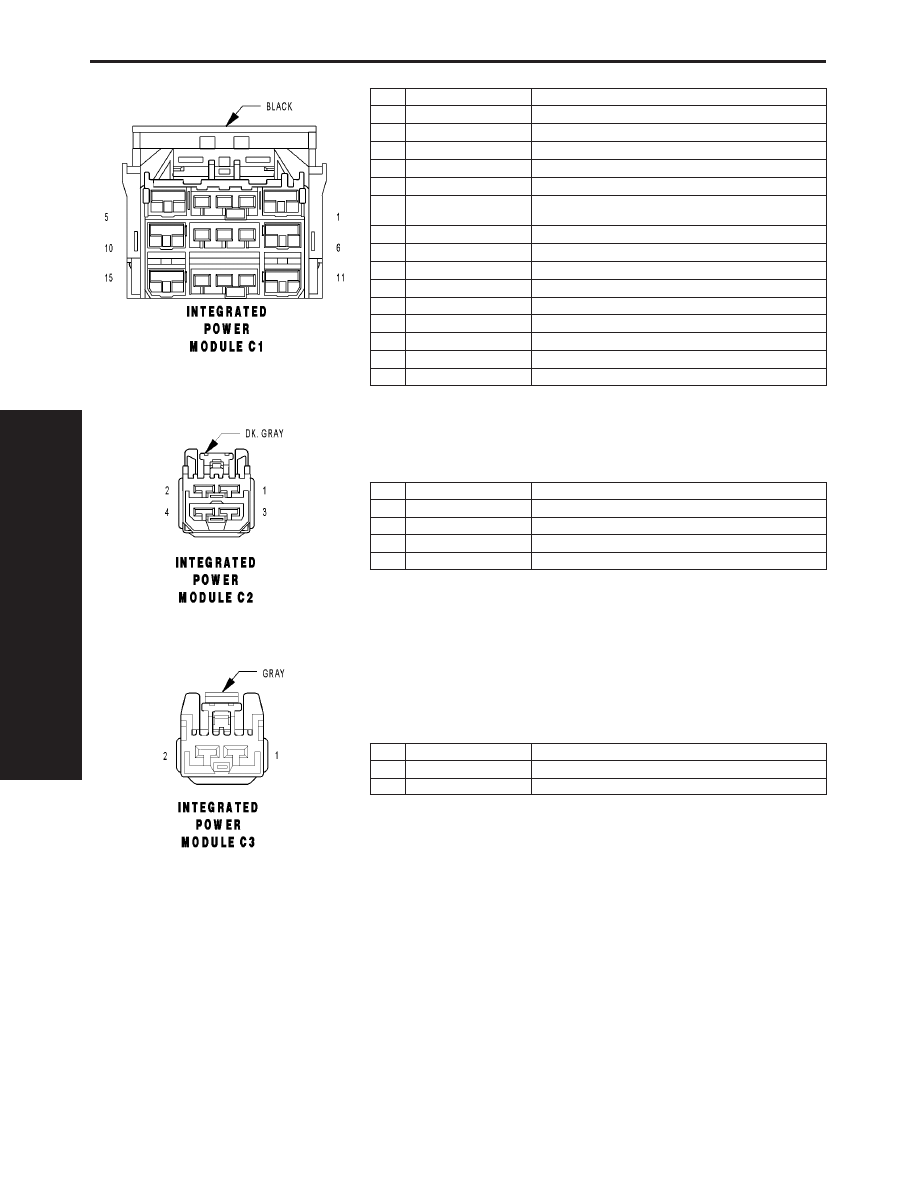

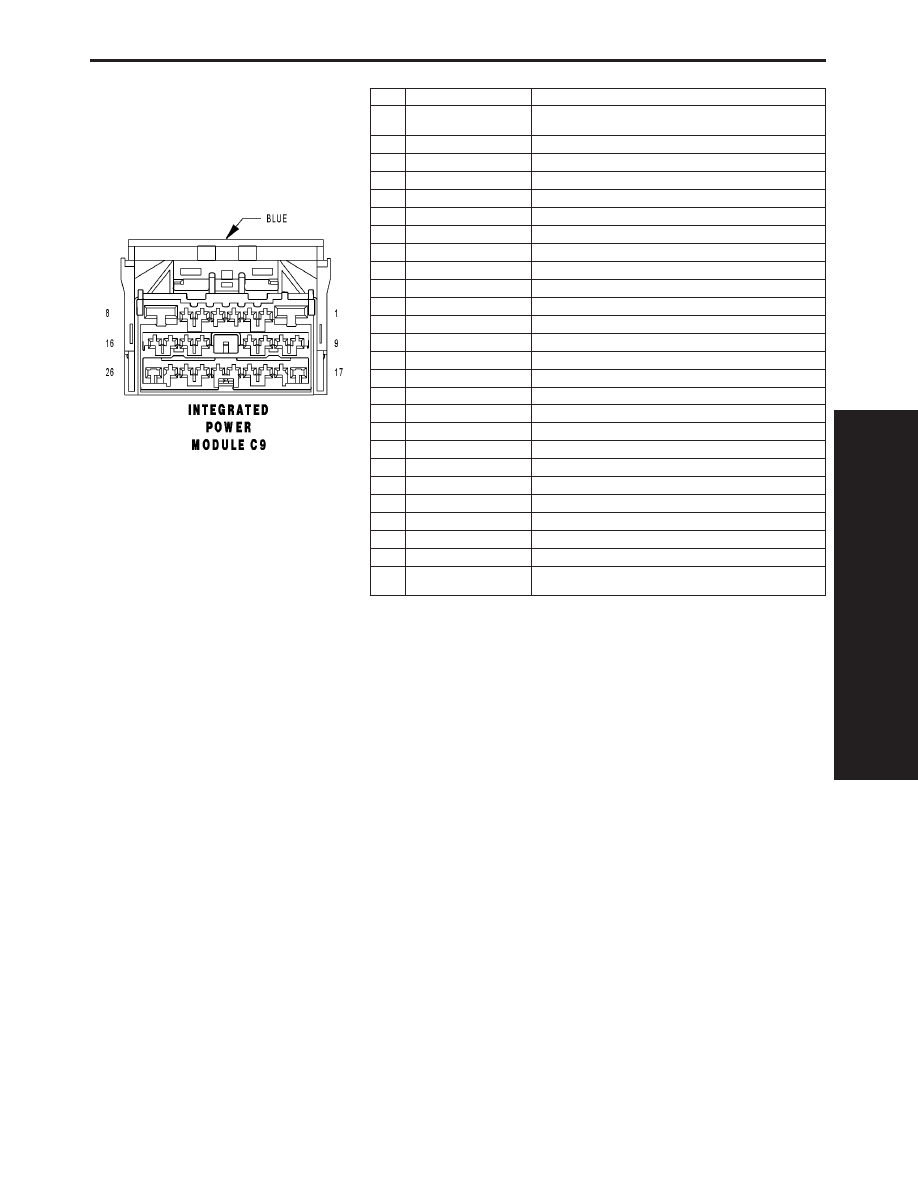

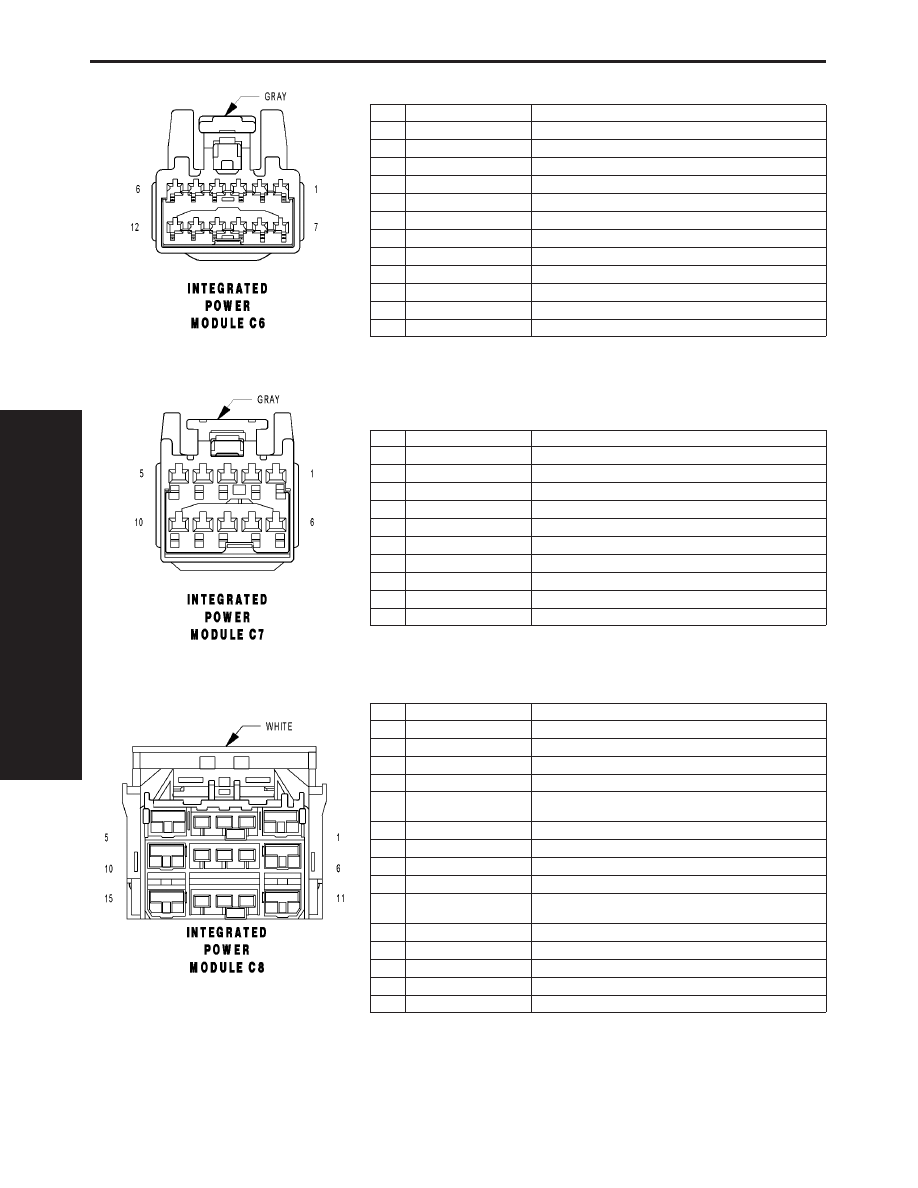

INTEGRATED POWER MODULE C1 - BLACK 15 WAY CAV CIRCUIT FUNCTION 1 A111 12DG/RD FUSED B(+) 2 D25 20WT/VT PCI BUS 3 A109 18OR/RD FUSED B(+) 4 F500 18DG/PK FUSED RUN RELAY OUTPUT 5 T750 12YL/GY STARTER MOTOR RELAY OUTPUT 6 Z127 12BK/DG (ASSY. GROUND 7 - - 8 - - 9 - - 10 A107 12TN/RD FUSED B(+) 11 - - 12 K342 16BR/WT AUTOMATIC SHUT DOWN RELAY OUTPUT 13 K136 18BR MANIFOLD TUNING VALVE RELAY OUTPUT 14 C3 18DB/YL A/C COMPRESSOR CLUTCH RELAY OUTPUT 15 - - INTEGRATED POWER MODULE C2 - DK. GRAY 4 WAY CAV CIRCUIT FUNCTION 1 - - 2 - - 3 A101 12VT/RD FUSED B(+) 4 F515 12PK/LB FUSED DOOR NODE RELAY OUTPUT INTEGRATED POWER MODULE C3 - GRAY 2 WAY CAV CIRCUIT FUNCTION 1 - - 2 A112 12OR/RD FUSED B(+) C O E C T O R P I N T 168 CONNECTOR PINOUTS |
