Chrysler Pacifica. Manual - part 850

Fig. 20 BODY SIDE APERTURE COMPLETE (1 OF 2)

CS

BODY STRUCTURE

23 - 195

STRUCTURAL ADHESIVE LOCATIONS (Continued)

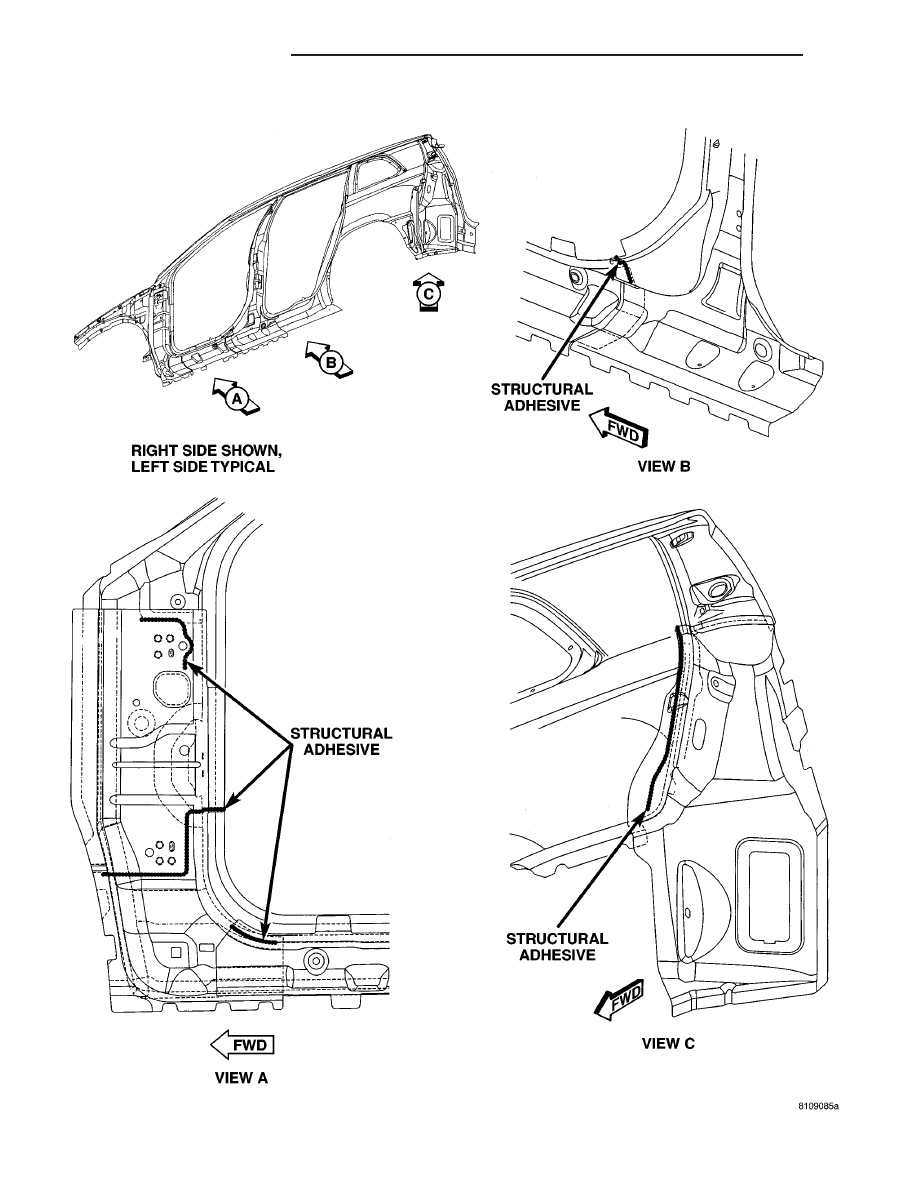

Fig.

21

BODY

SIDE

APER

TURE

COMPLETE

(2

OF

2)

23 - 196

BODY STRUCTURE

CS

STRUCTURAL ADHESIVE LOCATIONS (Continued)

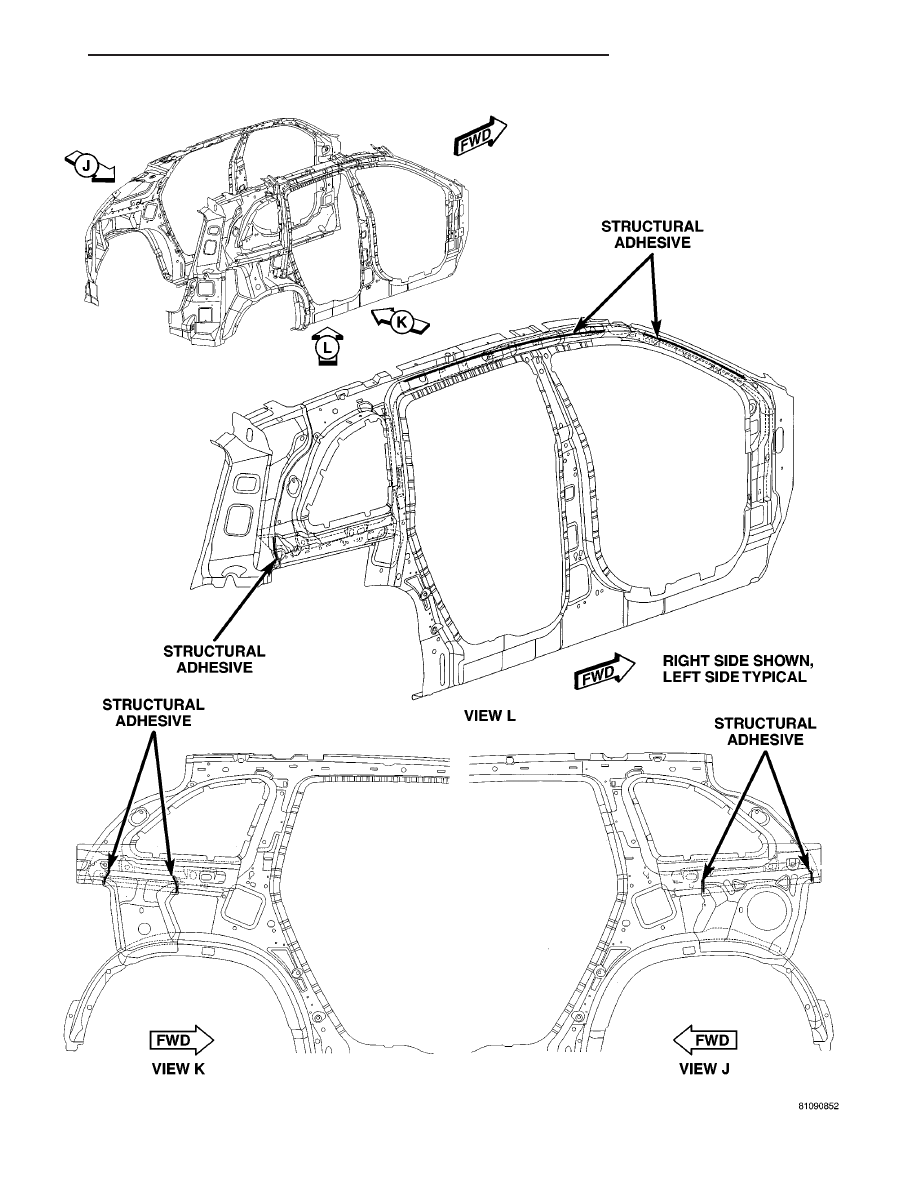

Fig. 22 BODY SIDE APERTURE COMPLETE INNER

CS

BODY STRUCTURE

23 - 197

STRUCTURAL ADHESIVE LOCATIONS (Continued)

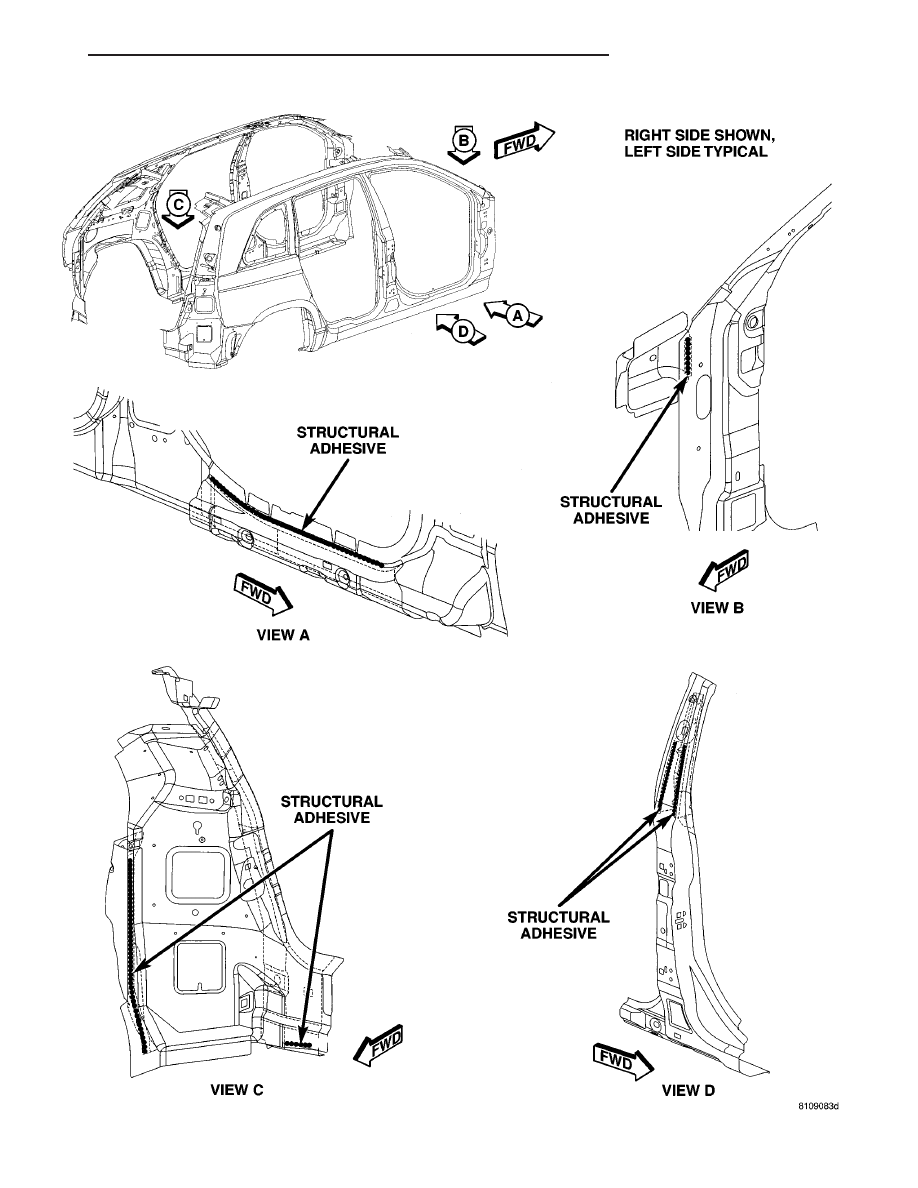

Fig. 23 BODY SIDE APERTURE COMPLETE OUTER

23 - 198

BODY STRUCTURE

CS

STRUCTURAL ADHESIVE LOCATIONS (Continued)
