(b) Disconnect coolant temperature sensor (at

thermostat housing). Remove engine harness-to-
cylinder head bolt. Position harness out of the way.
Install and secure lift/support bracket and bolt
8534-7 as shown in (Fig. 388).

(c) Assemble

8534-2

mounting

bracket/sleeve

assemblies to support tube 8534-1 and install to
vehicle, allowing brackets to rest on inner fender
ledges (Fig. 389).

(d) Assemble cross-bar 8534-3, clamp 8534-5 and

support leg 8534-4 to support tube, allowing sup-
port leg to rest on radiator upper support (Fig.
390).

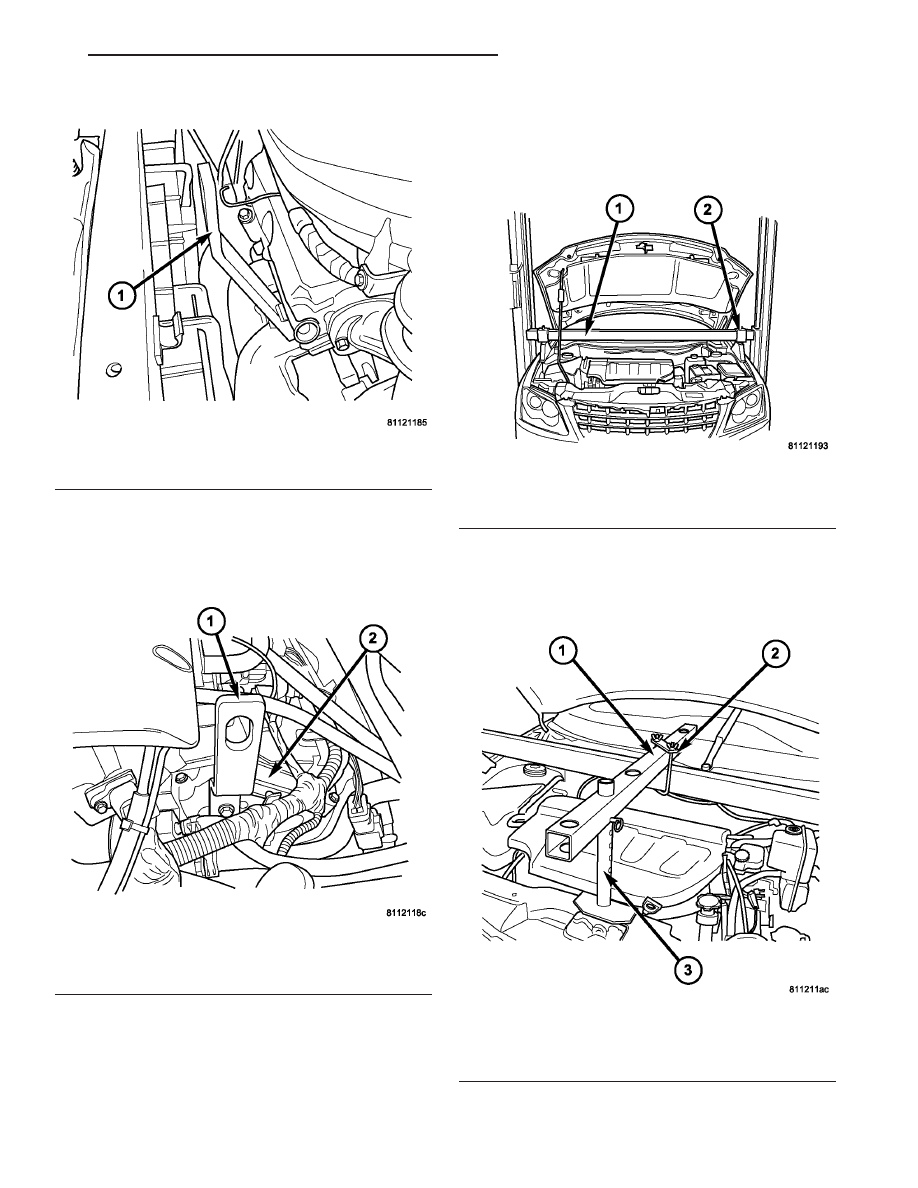

Fig. 387 Lift Bracket 8534-8

1 - BRACKET 8534-8

Fig. 388 Lift Bracket 8534-7

1 - BRACKET 8534-7
2 - REAR CYLINDER HEAD

Fig. 389 Support Tube and Sleeve/Brackets

1 - SUPPORT TUBE 8534-1
2 - BRACKET/SLEEVE 8534-2

Fig. 390 Crossbar and Support Leg

1 - CROSS-BAR 8534-3
2 - CLAMP 8534-5
3 - SUPPORT LEG 8534-4

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 163

VALVE BODY (Continued)

(e) Tighten

cross-bar-to-support

tube

clamp

8534-5 (Fig. 391), as well as mounting bracket/
sleeve 8534-2 thumb screw and hex nut to secure
fixture (Fig. 392).

(f) Install lift bracket/hook assemblies as shown

in (Fig. 393) (Fig. 394) (Fig. 395). Tighten t-han-
dles just enough to build tension between the fix-
ture and drivetrain.

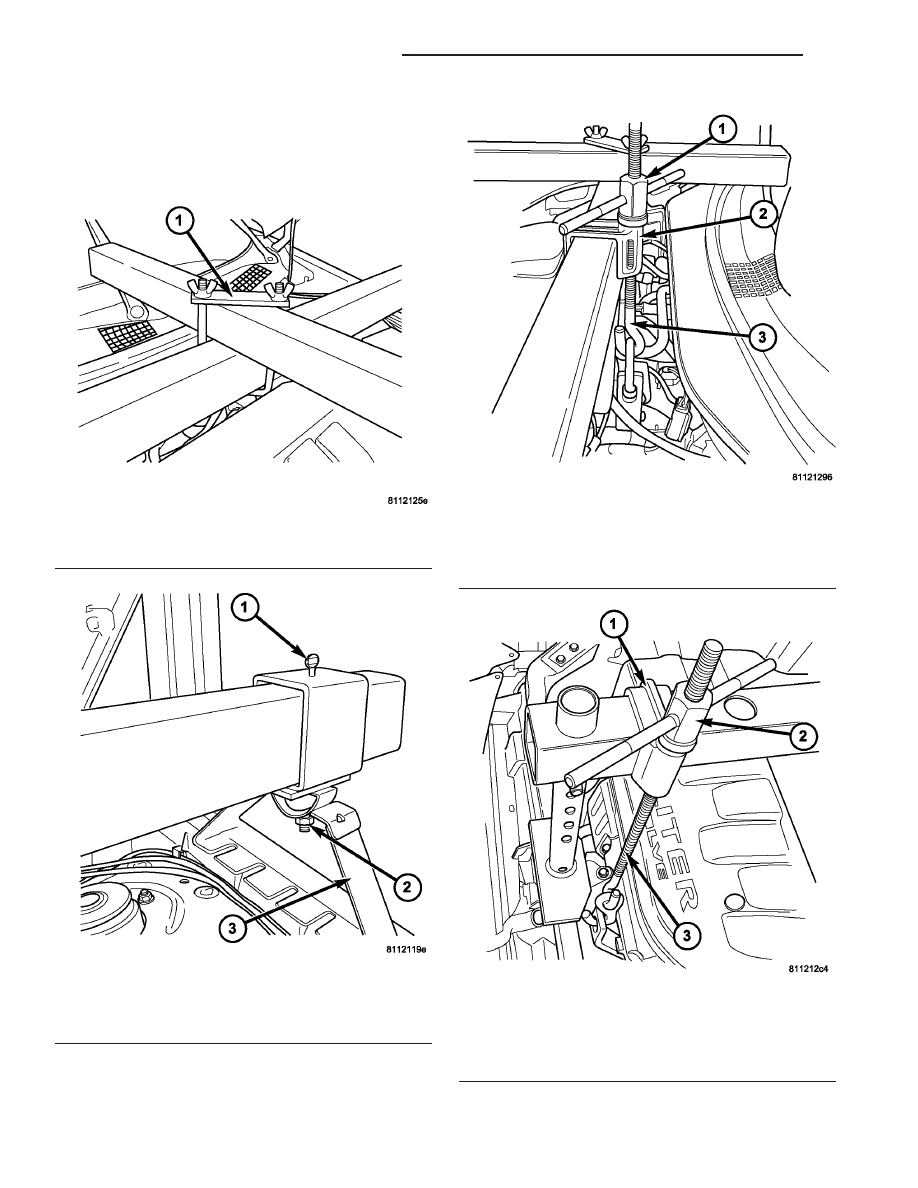

Fig. 391 Clamp 8534-5

1 - CLAMP 8534-5

Fig. 392 Torque Thumb Screw and Pivot Nut

1 - THUMB SCREW
2 - PIVOT HEX NUT
3 - BRACKET/SLEEVE 8534-2

Fig. 393 T-Handle, Bracket, and Hook Assy at Rear

Lift Bracket

1 - T-HANDLE 8534-14
2 - LIFTING BRACKET 8534-13
3 - HOOK ASSEMBLY 8534-11

Fig. 394 T-Handle, Bracket, and Hook Assy at Front

Lift Bracket

1 - LIFTING BRACKET 8534-13
2 - T-HANDLE 8534-14
3 - HOOK ASSEMBLY 8534-11

21 - 164

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)

(4) Disconnect gearshift cable from manual valve

lever.

(5) Remove manual valve lever from manual shaft.
(6) Raise vehicle on hoist.
(7) Remove engine mount (front and rear) to

engine cradle crossmember nuts.

(8) Place scribe marks at engine cradle crossmem-

ber and body for alignment upon reassembly.

(9) Support cradle at rear with screw jack or

equivalent. Partially remove engine cradle crossmem-
ber-to-body bolts, lowering cradle at rear enough to
facilitate cradle pivoting.

(10) Support cradle at front with screw jack or

equivalent. Remove engine cradle crossmember-to-
body bolts. Lower cradle at front approximately 10
inches to facilitate valve body removal.

(11) Remove oil pan bolts (Fig. 396).
(12) Remove oil pan (Fig. 397).

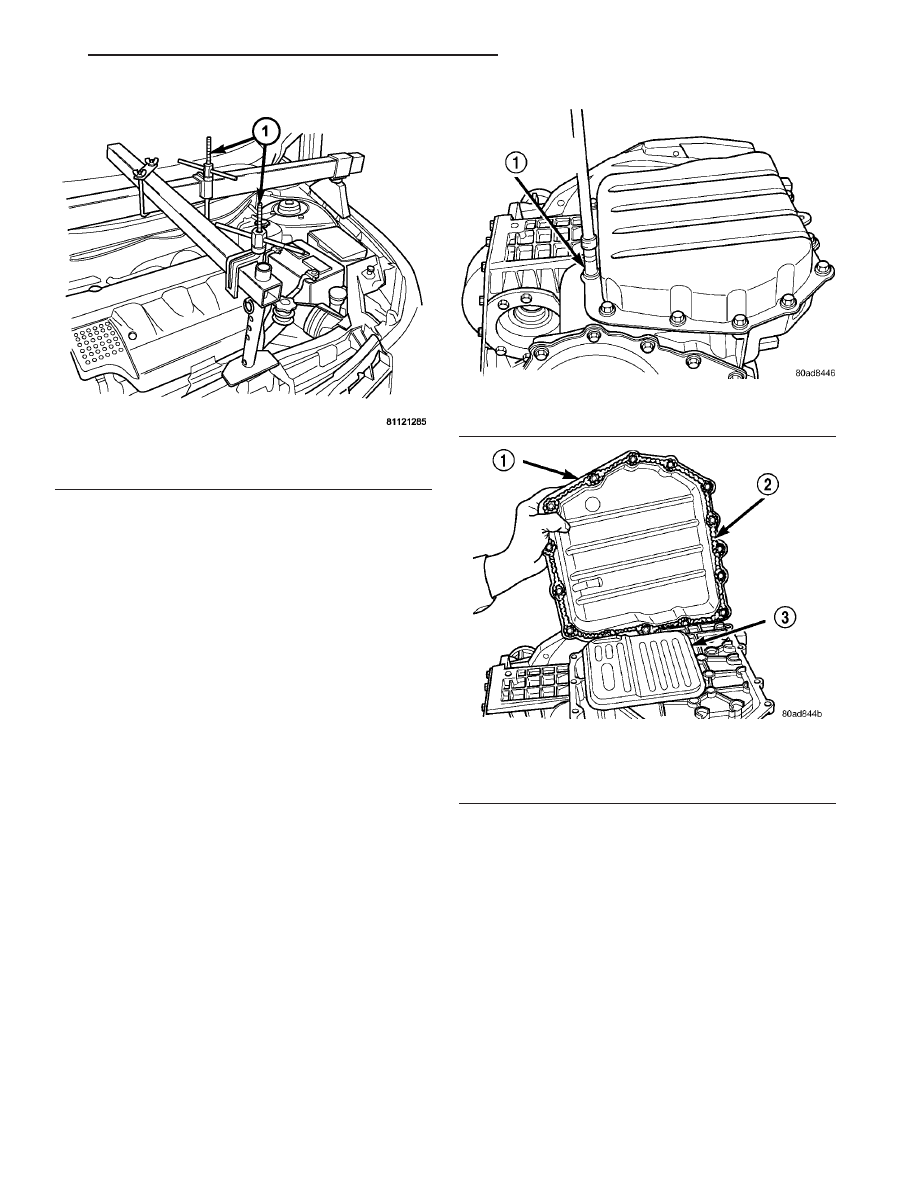

Fig. 395 Engine Support Fixture 8534B

1 - LIFT BRACKET/HOOK ASSEMBLY

Fig. 396 Oil Pan Bolts

1 - OIL PAN BOLTS (USE RTV UNDER BOLT HEADS)

Fig. 397 Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF RTV SEALANT
3 - OIL FILTER

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 165

VALVE BODY (Continued)

(13) Remove oil filter (Fig. 398).

(14) Remove the valve body-to-transaxle case bolts

(Fig. 399).

NOTE: To ease removal of the valve body, turn the
manual valve lever fully clockwise to low or first
gear.

(15) Remove park rod rollers from guide bracket

and remove valve body from transaxle (Fig. 400) (Fig.
401). Note position of accumulator and springs
upon removal for assembly reference.

CAUTION: The valve body manual shaft pilot may
distort and bind the manual valve if the valve body
is mishandled or dropped.

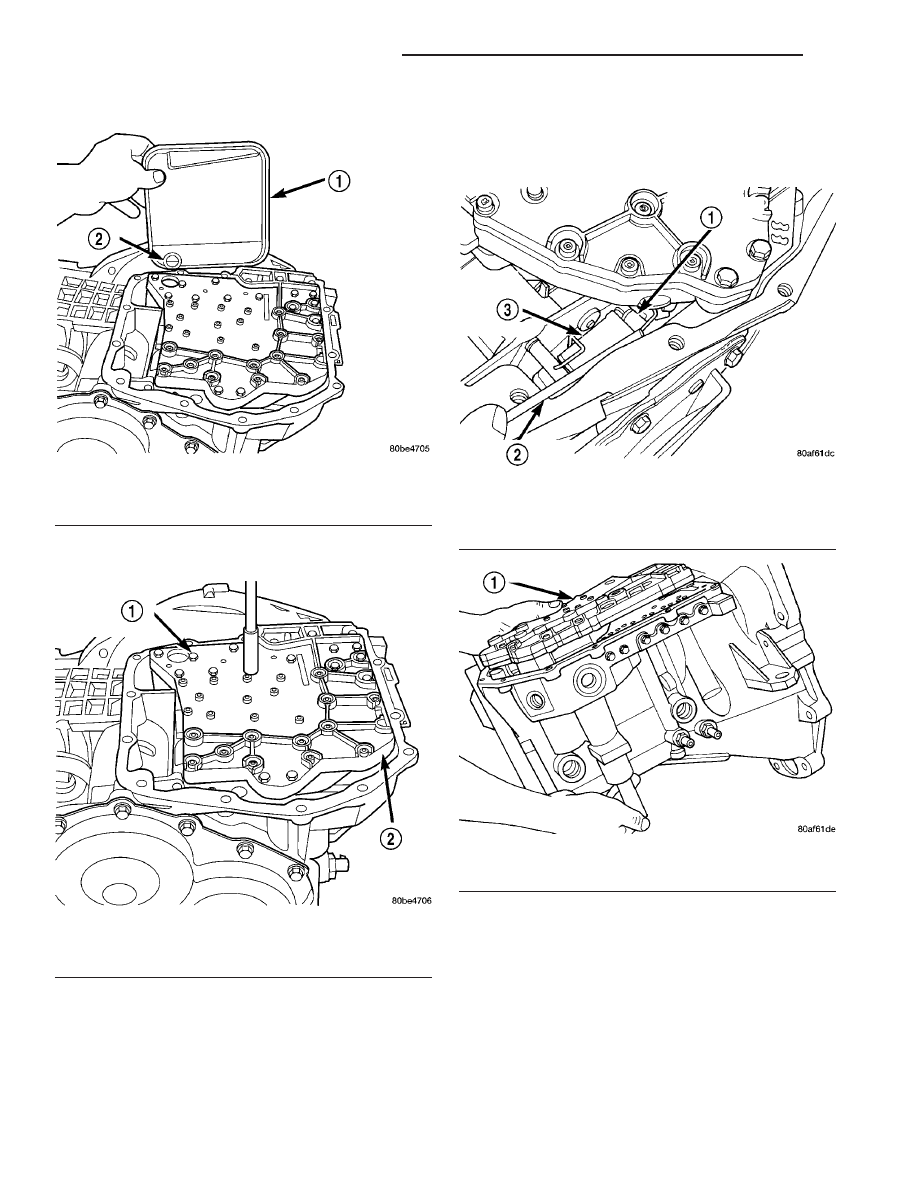

Fig. 398 Oil Filter

1 - OIL FILTER
2 - O-RING

Fig. 399 Valve Body Attaching Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 400 Push Park Rod Rollers from Guide Bracket

1 - PARK SPRAG ROLLERS
2 - SCREWDRIVER
3 - PARK SPRAG GUIDE BRACKET

Fig. 401 Valve Body Removal/Installation

1 - VALVE BODY

21 - 166

41AE/TE AUTOMATIC TRANSAXLE

CS

VALVE BODY (Continued)
