(4) Re-install the gears and check clearances.
(5) Measure the clearance between the outer gear

and the pump pocket (Fig. 321). Clearance should be
0.089–0.202 mm (0.0035-0.0079 in.).

(6) Measure clearance between outer gear and

crescent (Fig. 322). Clearance should be 0.060-0.298
mm (0.0023-0.0117 in.).

(7) Measure clearance between inner gear and

crescent (Fig. 323). Clearance should be 0.093-0.385
mm (0.0036-0.0151 in.).

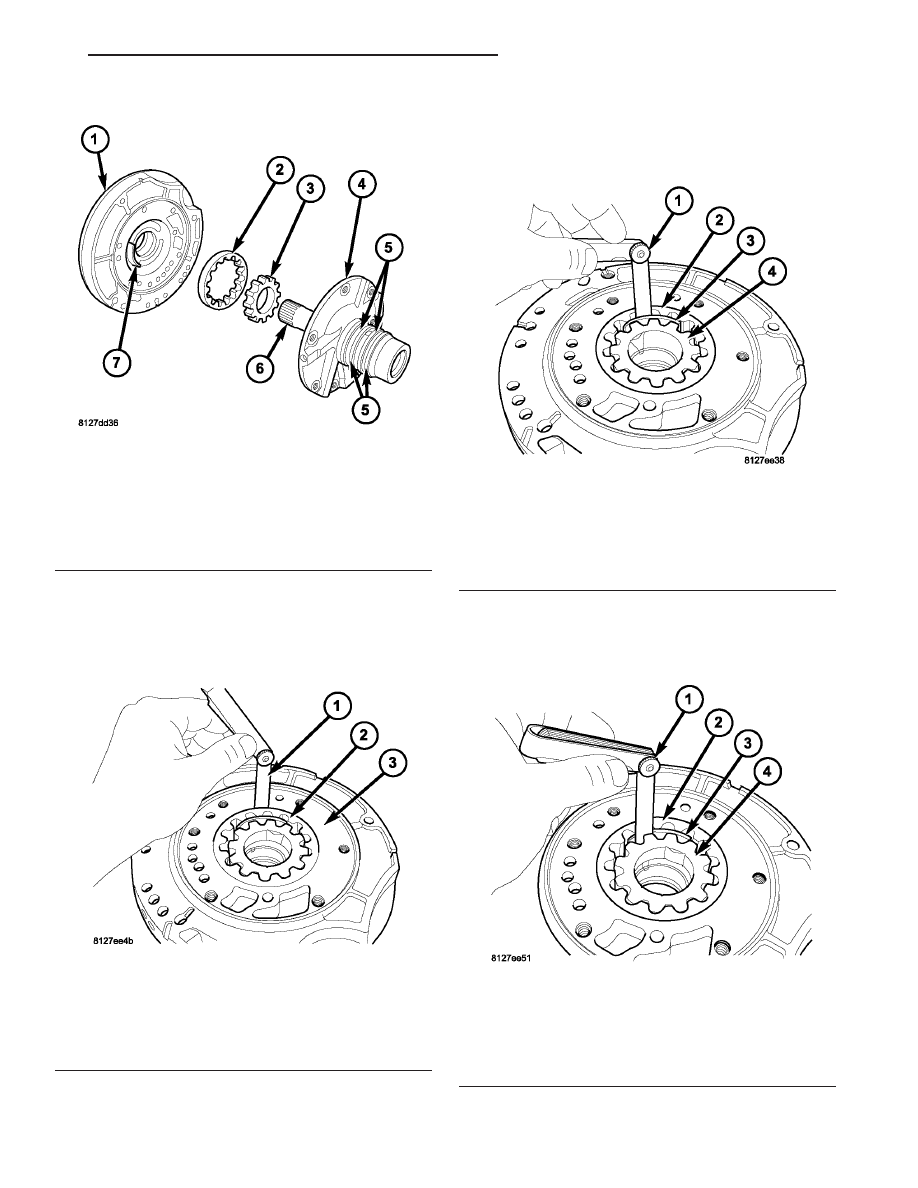

Fig. 320 Oil Pump Assembly

1 - PUMP BODY
2 - OUTER GEAR
3 - INNER GEAR
4 - REACTION SHAFT SUPPORT
5 - SEAL RINGS (4)
6 - REACTION SHAFT
7 - CRESCENT

Fig. 321 Measuring Outer Gear-to-Pocket

1 - FEELER GAUGE
2 - OUTER GEAR
3 - PUMP BODY

Fig. 322 Measuring Outer Gear-to-Crescent

1 - FEELER GAUGE
2 - OUTER GEAR
3 - CRESCENT
4 - INNER GEAR

Fig. 323 Measuring Inner Gear-to-Crescent

1 - FEELER GAUGE
2 - OUTER GEAR
3 - CRESCENT
4 - INNER GEAR

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 135

OIL PUMP (Continued)

(8) Position an appropriate piece of Plastigage

across both pump gears.

(9) Align the Plastigage to a flat area on the reac-

tion shaft support housing.

(10) Install the reaction shaft to the pump housing

(Fig. 318). Tighten the bolts to 27 N·m (20 ft. lbs.).

(11) Remove bolts and carefully separate the hous-

ings. Measure the Plastigage following the instruc-
tions supplied.

(12) Clearance between both gear end faces and

the reaction shaft support should be 0.020-0.046 mm
(0.0008-0.0018 in.).

ASSEMBLY

(1) Assemble oil pump as shown in (Fig. 324).

(2) Install and torque reaction shaft support-to-oil

pump housing bolts to 28 N·m (20 ft. lbs.) torque
(Fig. 325).

PLANETARY GEARTRAIN

DESCRIPTION

The planetary geartrain is located between the

input clutch assembly and the rear of the transaxle
case. The planetary geartrain consists of two sun
gears, two planetary carriers, two annulus (ring)
gears, and one output shaft (Fig. 326).

OPERATION

The planetary geartrain utilizes two planetary gear

sets that connect the transmission input shaft to the
output shaft. Input and holding clutches drive or lock
different planetary members to change output ratio
or direction.

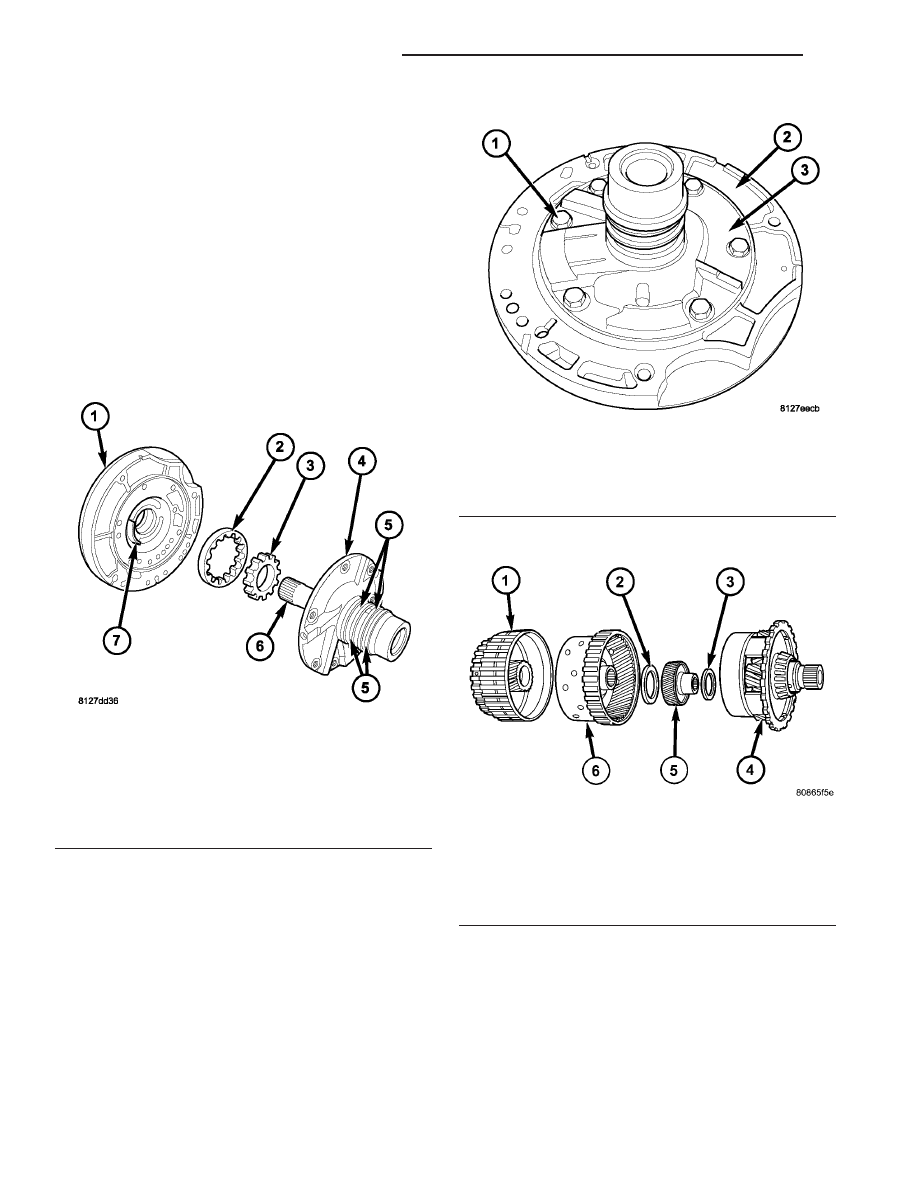

Fig. 324 Oil Pump Assembly

1 - PUMP BODY
2 - OUTER GEAR
3 - INNER GEAR
4 - REACTION SHAFT SUPPORT
5 - SEAL RINGS (4)
6 - REACTION SHAFT
7 - CRESCENT

Fig. 325 Reaction Support-to-Pump Body Bolts

1 - BOLT (6)
2 - PUMP BODY
3 - REACTION SHAFT SUPPORT

Fig. 326 Planetary Geartrain

1 - FRONT SUN GEAR ASSEMBLY
2 - #6 THRUST BEARING
3 - #7 THRUST BEARING
4 - REAR CARRIER/FRONT ANNULUS ASSEMBLY
5 - REAR SUN GEAR
6 - FRONT CARRIER/REAR ANNULUS ASSEMBLY

21 - 136

41AE/TE AUTOMATIC TRANSAXLE

CS

OIL PUMP (Continued)

SEAL - OIL PUMP

REMOVAL

(1) Remove transaxle from vehicle (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC - 41TE
- REMOVAL).

(2) Using Tool C-3981-B, remove oil pump seal

(Fig. 327).

INSTALLATION

(1) Using Tool C-4193, install oil pump seal (Fig.

328).

(2) Install transaxle to vehicle (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC - 41TE
- INSTALLATION).

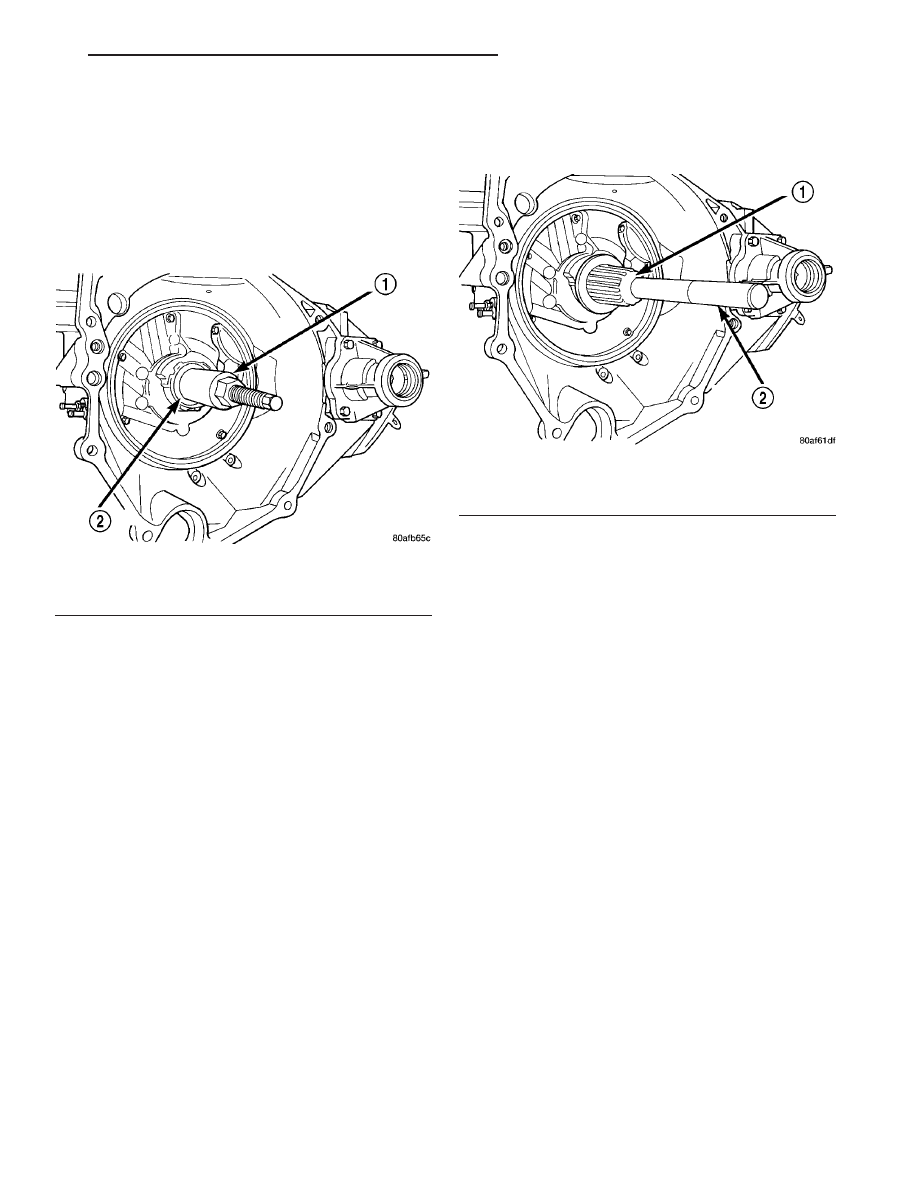

Fig. 327 Remove Oil Pump Seal

1 - TOOL C-3981–B
2 - OIL PUMP SEAL

Fig. 328 Install Oil Pump Seal

1 - TOOL C-4193
2 - HANDLE TOOL C-4171

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 137

SHIFT INTERLOCK CABLE

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove instrument panel lower silencer panel.
(3) Remove inflatable knee blocker (Fig. 329).
(4) Place ignition key in the ACC position (Fig.

330).

(5) Disconnect shift interlock cable from ignition

cylinder (Fig. 331).

(6) Remove center console assembly. (Refer to 23 -

BODY/INTERIOR/FLOOR CONSOLE - REMOVAL)

(7) Disconnect shift interlock cable from shift

mechanism as shown in (Fig. 332). Release retention
tab using suitable screwdriver.

INSTALLATION

(1) Verify that ignition key is in ACC position (Fig.

333).

(2) Install shift interlock cable to ignition cylinder

(Fig. 334). Secure cable to instrument panel at
retainer.

(3) Route shift interlock cable towards shift mech-

anism.

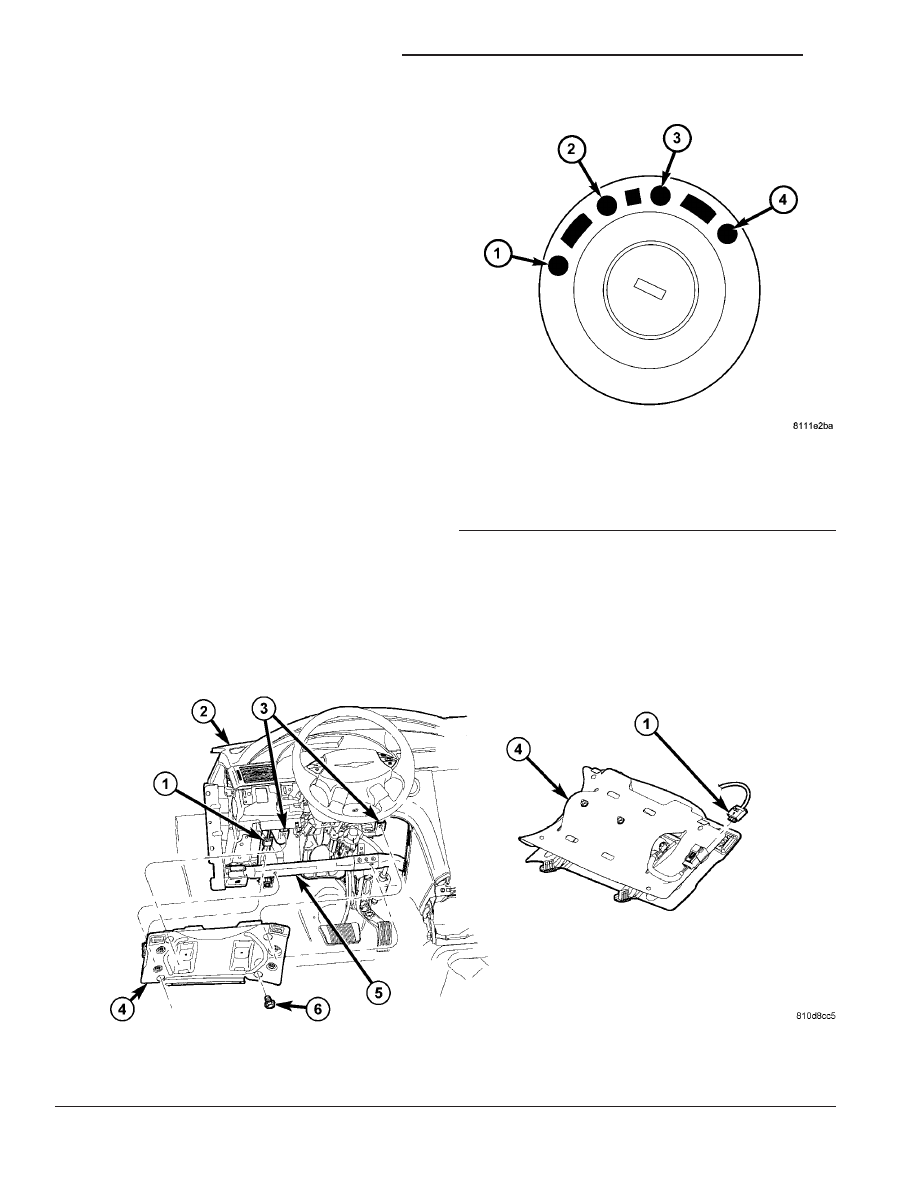

Fig. 329 Inflatable Knee Bolster

1 - CONNECTOR
2 - INSTRUMENT PANEL
3 - INSTRUMENT PANEL BRACKET

4 - INFLATABLE KNEE BLOCKER
5 - INSTRUMENT PANEL REINFORCEMENT
6 - MOUNTING SCREWS

Fig. 330 Ignition Key/Switch Positions

1 - LOCK
2 - ACC
3 - ON
4 - START
