DISASSEMBLY

The transfer shaft should be removed for differen-

tial repair and bearing turning torque checking.

(1) Remove the differential cover and bolts (Fig.

213) (Fig. 214).

(2) Remove the differential bearing retainer and

bolts (Fig. 215) (Fig. 216).

(3) Using a plastic hammer, remove extension

housing/adapter plate on the right side of the trans-
axle.

WARNING: HOLD ONTO DIFFERENTIAL ASSEMBLY
TO PREVENT IT FROM ROLLING OUT OF HOUSING.

(4) Use Miller Special Tool 5048, 5048-3 Collets,

and L-4539-2 Button to remove the differential bear-
ing cone on the extension housing side.

(5) Use Miller Special Tool 5048, 5048-4 Collets,

and L-4539-2 Button to remove the differential bear-
ing cone on the bearing retainer side (Fig. 217) (Fig.
218) (Fig. 219).

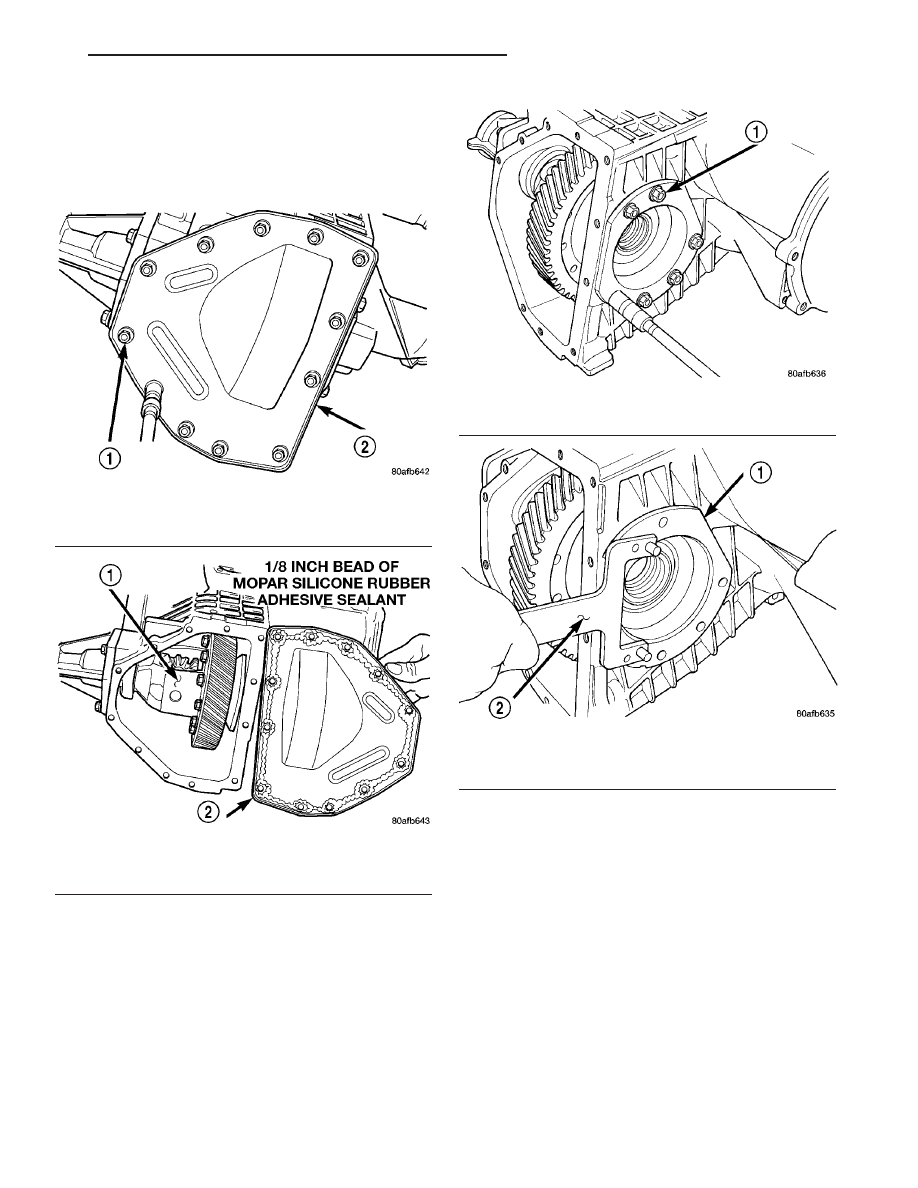

Fig. 213 Differential Cover Bolts

1 - DIFFERENTIAL COVER BOLTS
2 - DIFFERENTIAL COVER

Fig. 214 Remove Differential Cover

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL COVER

Fig. 215 Differential Retainer Bolts

1 - DIFFERENTIAL RETAINER BOLTS

Fig. 216 Remove Bearing Retainer

1 - DIFFERENTIAL BEARING RETAINER
2 - TOOL L-4435

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 95

FINAL DRIVE (Continued)

(6) Using Miller Special Tool L-4518, remove the

differential bearing race from the extension housing.

(7) Using Miller Special Tool 6062A, remove the

differential bearing race from the bearing retainer
(Fig. 220) (Fig. 221).

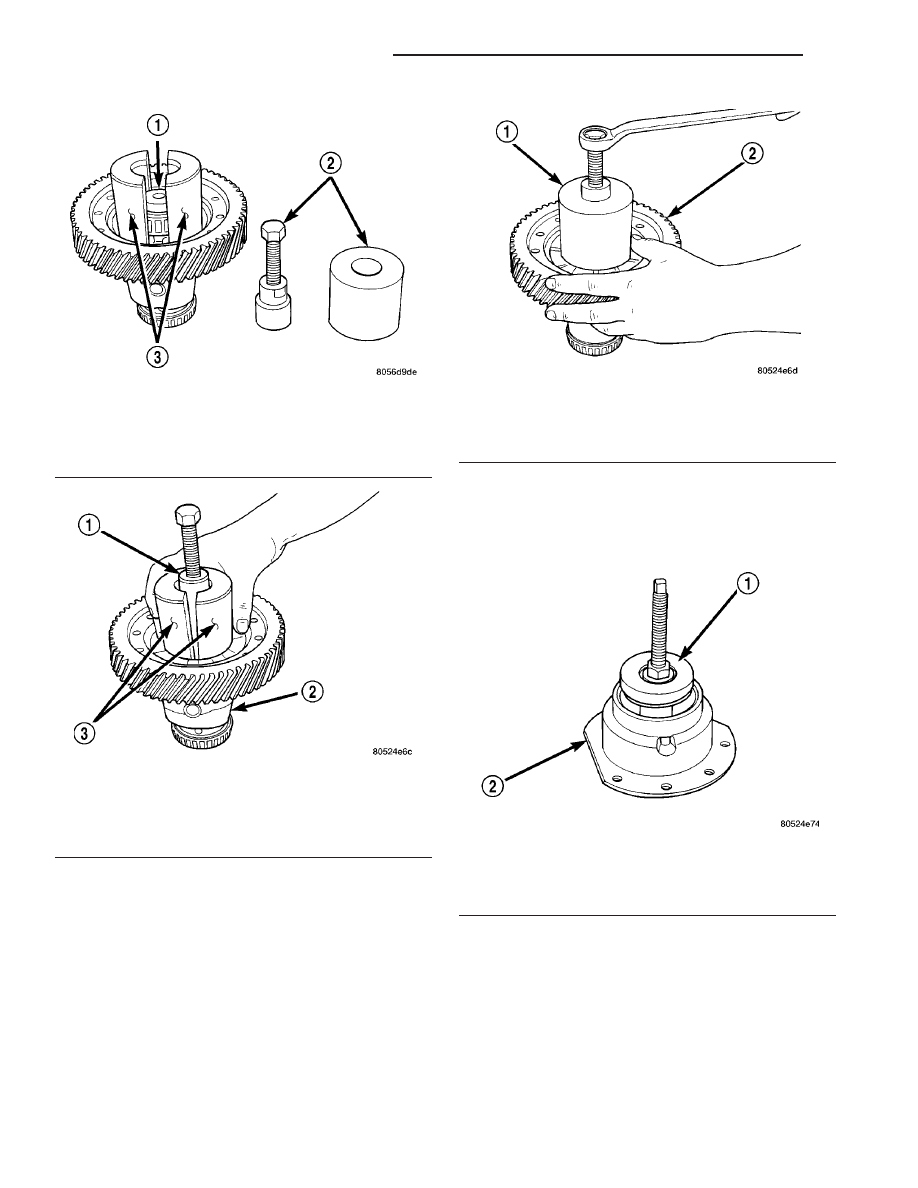

Fig. 217 Position Button and Collets Onto

Differential and Bearing (Ring Gear Side)

1 - SPECIAL TOOL L-4539-2
2 - SPECIAL TOOL 5048
3 - SPECIAL TOOL 5048-4

Fig. 218 Position Tool 5048 Over Button and Collets

at Differential Bearing (Ring Gear Side)

1 - SPECIAL TO0L 5048
2 - DIFFERENTIAL
3 - SPECIAL TOOL 5048-4

Fig. 219 Remove Differential Bearing Cone (Ring

Gear Side)

1 - SPECIAL TOOL 5048
2 - RING GEAR

Fig. 220 Position Bearing Cup Remover Tool in

Retainer

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

21 - 96

41AE/TE AUTOMATIC TRANSAXLE

CS

FINAL DRIVE (Continued)

(8) Remove ring gear-to-differential case bolts and

floating pinion shaft retainers (Fig. 222).

(9) Separate ring gear from differential case (Fig.

223).

(10) Separate differential cover from case using

suitable screwdrivers at position shown in (Fig. 224)

(11) Lift support from case (Fig. 225).

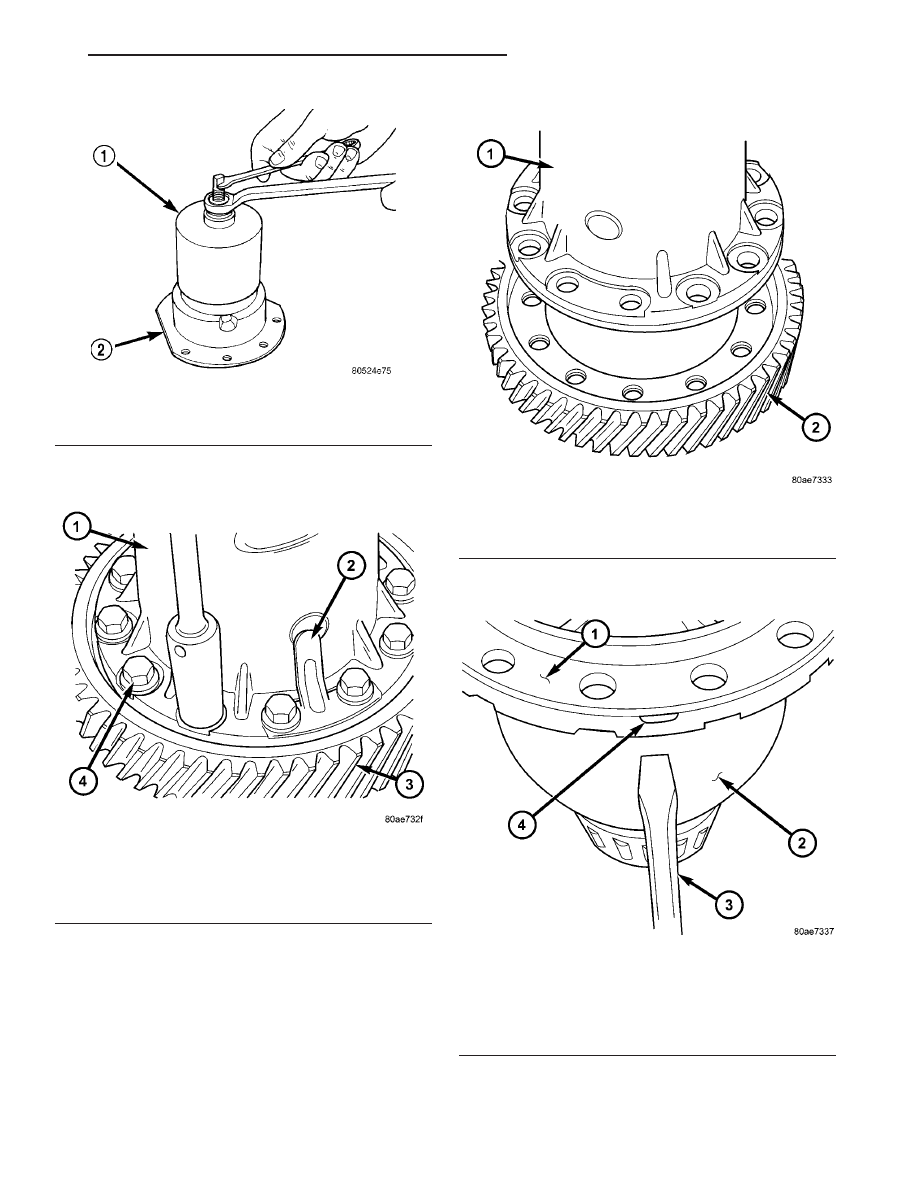

Fig. 221 Remove Bearing Cup

1 - SPECIAL TOOL 6062A
2 - DIFFERENTIAL BEARING RETAINER

Fig. 222 Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - PINION SHAFT RETAINER
3 - RING GEAR
4 - RING GEAR-TO-CASE BOLT

Fig. 223 Ring Gear Removal

1 - DIFFERENTIAL CASE
2 - RING GEAR

Fig. 224 Separating Differential Support with

Screwdrivers

1 - DIFFERENTIAL SUPPORT
2 - DIFFERENTIAL CASE
3 - SCREWDRIVER
4 - RELIEF (2 @ 180° APART)

CS

41AE/TE AUTOMATIC TRANSAXLE

21 - 97

FINAL DRIVE (Continued)

(12) Remove side gear thrust washer (Fig. 226).

(13) Remove side gear (Fig. 227).

(14) Remove pinion shaft (Fig. 228).

(15) Remove pinion gears and tabbed washers

(Fig. 229).

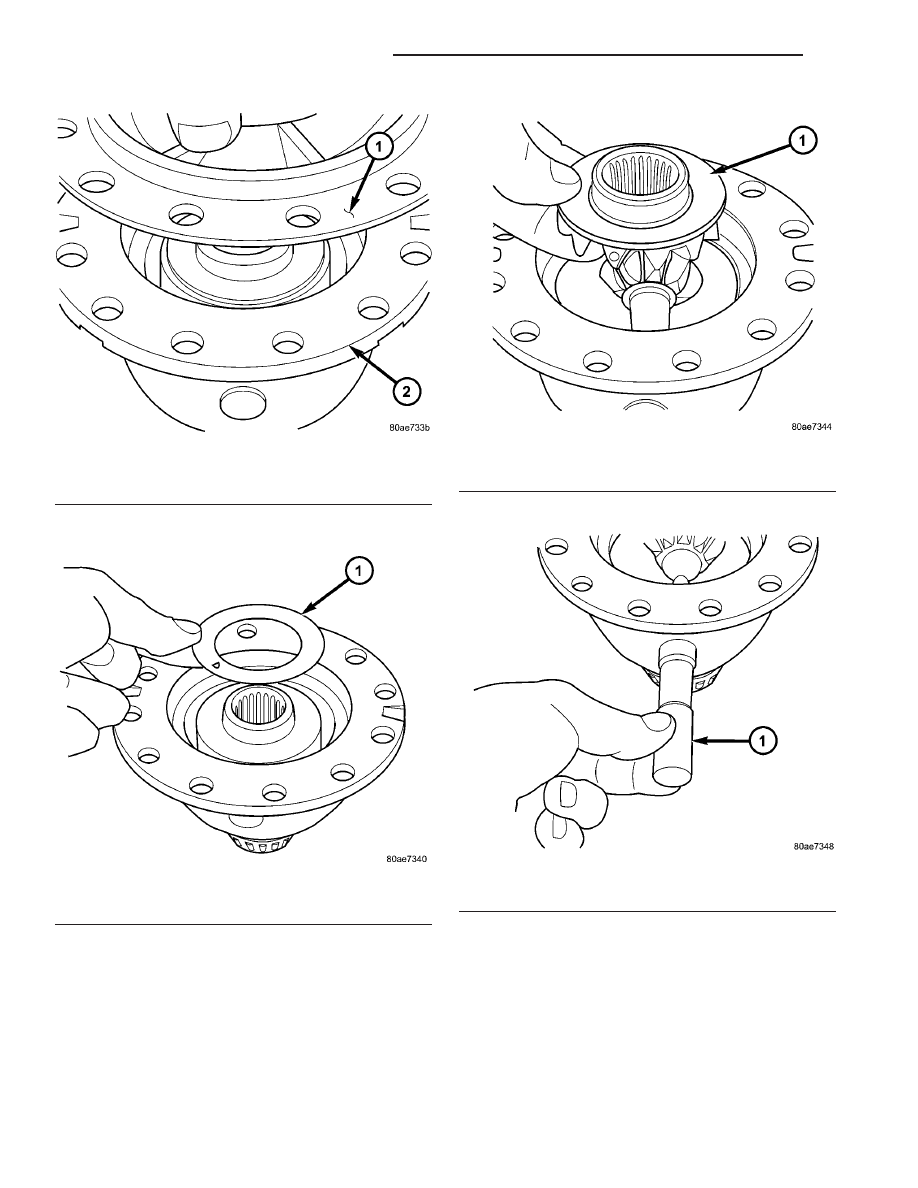

Fig. 225 Differential Support Removal

1 - DIFFERENTIAL SUPPORT
2 - DIFFERENTIAL CASE

Fig. 226 Side Gear Thrust Washer Removal

1 - SIDE GEAR THRUST WASHER

Fig. 227 Side Gear Removal

1 - DIFFERENTIAL SIDE GEAR

Fig. 228 Pinion Shaft Removal

1 - PINION SHAFT

21 - 98

41AE/TE AUTOMATIC TRANSAXLE

CS

FINAL DRIVE (Continued)
