INSTALLATION

(1) Install remote audio control switches on steer-

ing wheel. (Refer to 8 - ELECTRICAL/AUDIO/RE-
MOTE SWITCHES - INSTALLATION)

(2) Install

speed

control

switches

on

steering

wheel. (Refer to 8 - ELECTRICAL/SPEED CON-
TROL/SWITCH - INSTALLATION)

(3) Match splines on steering wheel hub with that

on steering shaft and slide steering wheel onto col-
umn shaft.

(4) Install damper on steering wheel (Fig. 16).
(5) Install steering wheel retaining bolt (Fig. 16).

Tighten bolt to 61 N·m (45 ft. lbs.) torque.

(6) Connect speed control wiring connector at

clockspring (Fig. 15).

(7) Connect two airbag squib connectors and horn

connector to driver airbag (Fig. 14).

(8) Place driver airbag on steering wheel and

install mounting screws (Fig. 14). Tighten screws to
10 N·m (90 in. lbs.) torque.

(9) Connect battery negative (-) cable to battery

post following special Diagnosis And Testing proce-
dure. (Refer to 8 - ELECTRICAL/RESTRAINTS -
DIAGNOSIS AND TESTING)

(10) Check operation of horn, speed control and

remote audio controls.

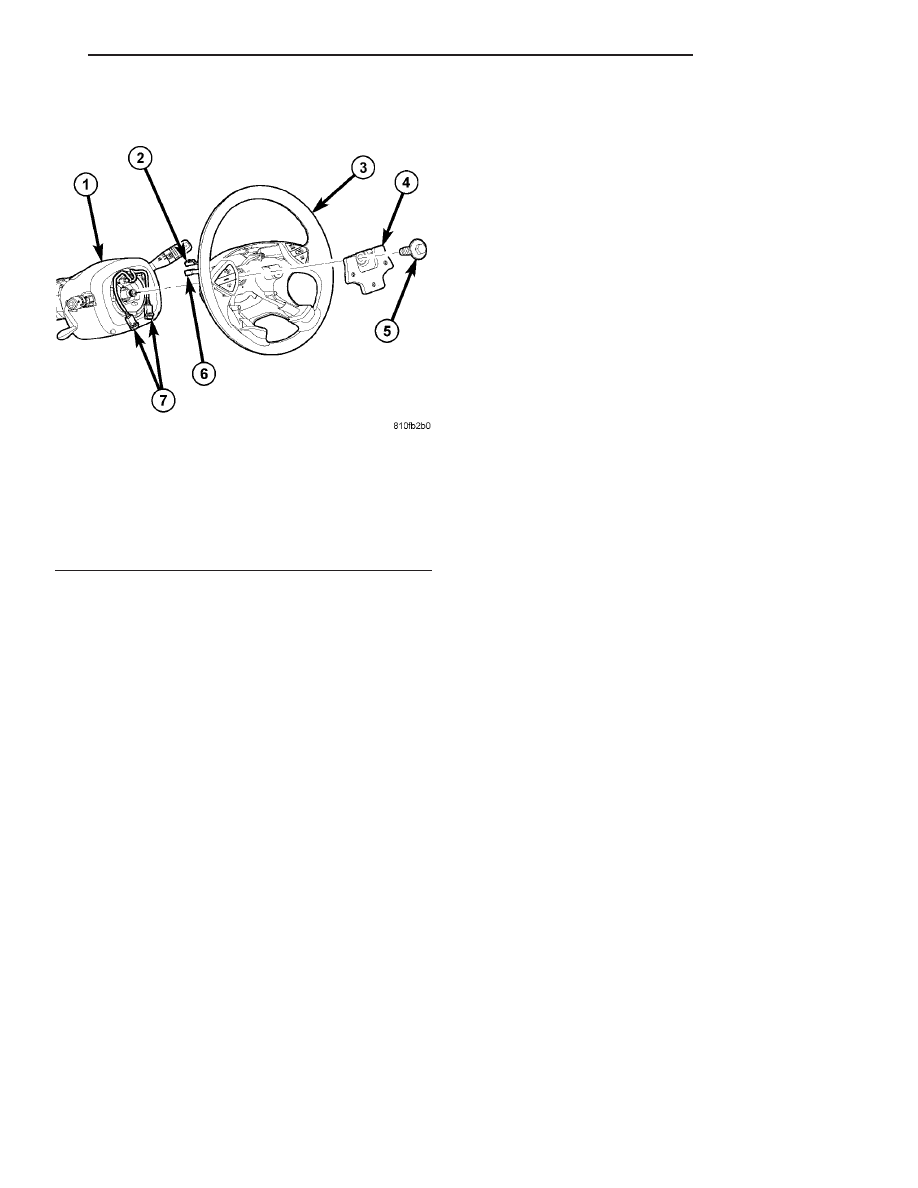

Fig. 16 Steering Wheel Mounting To Column

1 - STEERING COLUMN
2 - WIRING CONNECTOR
3 - STEERING WHEEL
4 - DAMPER
5 - RETAINING BOLT
6 - WIRING CONNECTOR
7 - AIRBAG SQUIB CONNECTORS

CS

COLUMN

19 - 19

STEERING WHEEL (Continued)

GEAR

TABLE OF CONTENTS

page

page

GEAR

WARNINGS AND CAUTIONS

. . . . . . . . . . . . . . 20

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

GEAR

WARNINGS AND CAUTIONS

WARNING:

POWER

STEERING

FLUID,

ENGINE

PARTS

AND

EXHAUST

SYSTEM

MAY

BE

EXTREMELY HOT IF ENGINE HAS BEEN RUNNING.
DO NOT START ENGINE WITH ANY LOOSE OR DIS-
CONNECTED HOSES. DO NOT ALLOW HOSES TO
TOUCH HOT EXHAUST MANIFOLD OR CATALYST.

WARNING: FLUID LEVEL SHOULD BE CHECKED
WITH THE ENGINE OFF TO PREVENT PERSONAL
INJURY FROM MOVING PARTS.

CAUTION: When the system is open, cap all open
ends of the hoses, power steering pump fittings or
power steering gear ports to prevent entry of for-
eign material into the components.

CAUTION: When servicing power steering compo-
nents, do not pinch off power steering hoses in an
any way to stop fluid flow. Damage to hoses may
result.

REMOVAL

(1) Place front wheels of vehicle in STRAIGHT-

AHEAD position.

(2) Install steering wheel holder locking steering

wheel in STRAIGHT-AHEAD position (Fig. 1).

(3) Remove negative (-) battery cable from battery

and isolate cable.

(4) Remove cap from power steering fluid reser-

voir.

(5) Using a siphon pump, remove as much power

steering fluid as possible from power steering fluid
reservoir.

(6) Raise and support vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

(7) Remove both front tire and wheel assemblies.

(8) If outer tie rods need to be transferred to new

gear, loosen tie rod jam nuts on both sides of vehicle.

(9) On both sides of vehicle, remove nut attaching

outer tie rod to steering knuckle by holding rod end
stud stationary while loosening and removing nut
with a wrench.

(10) Remove each outer tie rod end from steering

knuckle using Remover, Special Tool C-3894-A (Fig.
2).

(11) Remove roll pin fastening intermediate shaft

extension to power steering gear shaft as follows
(Fig. 3):

(a) Insert Remover, Special Tool 6831A, through

roll pin fastening intermediate shaft extension to
power steering gear.

(b) Thread knurled nut all way onto end of

Remover.

(c) While holding Remove head stationary, turn

hex nut pulling roll pin from shafts.

(d) Remove roll pin from tool.

(12) Slide intermediate shaft extension off steering

gear shaft.

(13) Remove tube nut fastening return hose to

power steering gear (Fig. 4). Remove return hose
from gear port.

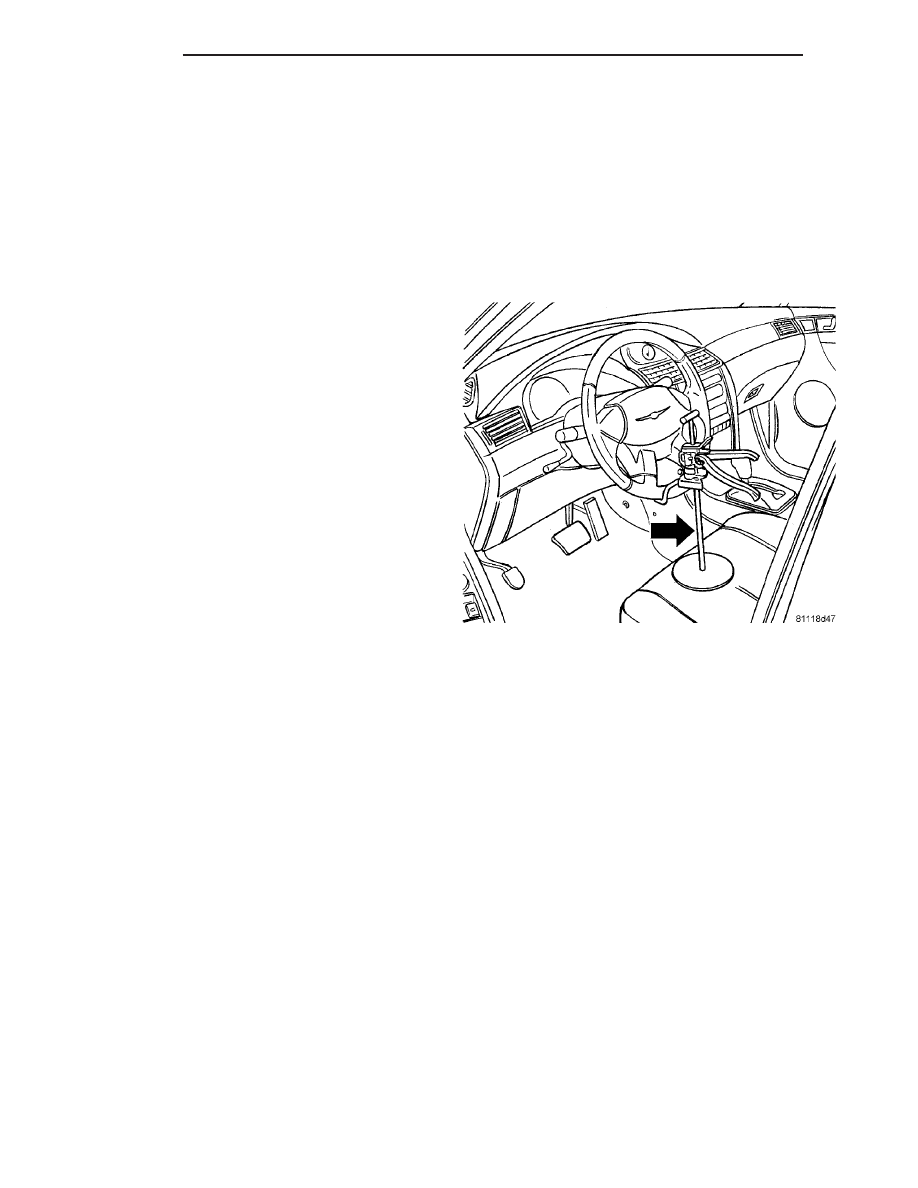

Fig. 1 Steering Wheel Holder

19 - 20

GEAR

CS

(14) Remove tube nut fastening pressure hose to

power steering gear (Fig. 4). Remove pressure hose
from gear port.

(15) Remove two power steering gear mounting

bolts.

(16) Carefully remove power steering gear. Tip

gear forward at top (Fig. 5), then slide gear out left
wheel opening. Use care not to cut tie rod boots
on shields as gear is removed.

(17) If necessary, remove outer tie rods from inner

tie rod threads. Count how many rotations it takes to
remove each outer tie rod for installation reference.

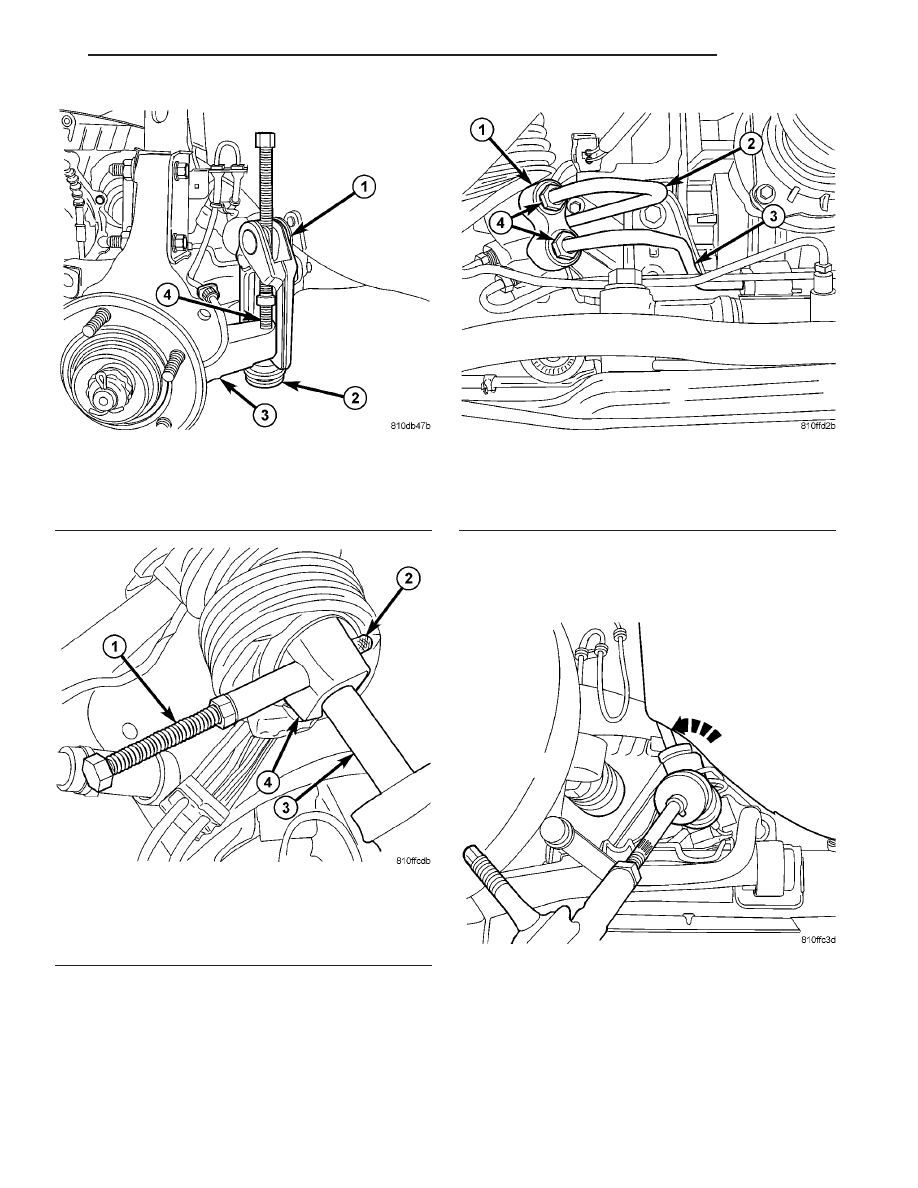

Fig. 2 Using C-3894-A To Release Tie Rod

1 - PULLER C-3894-A
2 - OUTER TIE ROD
3 - STEERING KNUCKLE
4 - TIE ROD STUD

Fig. 3 Roll Pin Removal

1 - REMOVER 6831A
2 - KNURLED NUT
3 - STEERING GEAR SHAFT
4 - INTERMEDIATE SHAFT EXTENSION

Fig. 4 Hoses At Steering Gear

1 - POWER STEERING GEAR
2 - RETURN HOSE
3 - PRESSURE HOSE
4 - TUBE NUTS

Fig. 5 Gear Tipped Forward For Removal/Installation

CS

GEAR

19 - 21

GEAR (Continued)

INSTALLATION

(1) If necessary, install outer tie rods onto inner tie

rod threads. As outer tie rods are installed, count out
same amount of rotations as were counted on tie rod
removal. This will get toe setting somewhat close to
specifications before vehicle is aligned at end of this
procedure.

(2) Carefully install power steering gear through

left wheel opening using the reverse of how it was
removed. Use care not to cut tie rod boots on
shields as gear is installed.

NOTE: When installing steering gear mounting
bolts, note driver’s side mounting bolt is longer
than passenger’s side bolt.

(3) Center gear mounting bosses over mounting

holes in cradle and install two power steering gear
mounting bolts. Tighten mounting bolts to 163 N·m
(120 ft. lbs.) torque.

NOTE: Before installing power steering hoses on
power steering gear, wipe clean connections with a
lint-free

cloth

and

replace

O-rings.

Lubricate

O-rings using clean power steering fluid.

(4) Install pressure hose into gear port (Fig. 4).

Thread pressure hose tube nut into gear and tighten
to 31 N·m (275 in. lbs.) torque.

(5) Install return hose into gear port (Fig. 4).

Thread return hose tube nut into gear and tighten to
31 N·m (275 in. lbs.) torque.

(6) Find power steering gear’s center of travel,

then match splines inside intermediate shaft exten-
sion with that on steering gear shaft. Slide extension
onto shaft (Fig. 9).

(7) Install roll pin fastening intermediate shaft

extension to power steering gear shaft as follows
(Fig. 6):

(a) Insert Installer, Special Tool 6831A, exten-

sion and steering gear shaft.

(b) Slide roll pin onto Remover shaft.
(c) Thread knurled nut all way onto end of

Installer.

(d) While holding Installer head stationary, turn

hex nut pulling roll pin into shafts. Stop installing
roll pin once it is centered intermediate shaft
extension.

(e) Remove tool.

(8) Slide shaft cover down over top of steering

gear.

(9) Install outer tie rods to steering knuckles.

Start NEW nut onto stud of each outer tie rod. While

holding stud stationary using a socket, tighten nut.
Using a crowfoot wrench on a torque wrench, tighten
nut to 47 N·m (35 ft. lbs.) torque. Then, tighten nut
an additional 1/2 (180°) turn after that torque is met.

(10) Snug tie rod jam nuts on both sides of vehicle.

Do not torque at this time. Tighten tie rod jam
nuts to 75 N·m (55 ft. lbs.) torque while per-
forming wheel alignment at end of this proce-
dure.

(11) Install tire and wheel assemblies (Refer to 22

- TIRES/WHEELS - INSTALLATION). Tighten wheel
mounting nuts to 135 N·m (100 ft. lbs.) torque.

(12) Lower vehicle.
(13) Connect negative (-) battery cable on negative

battery post.

(14) Remove steering wheel holder.
(15) Fill and bleed power steering system using

Power Steering Pump Initial Operation Procedure.
(Refer to 19 - STEERING/PUMP - STANDARD PRO-
CEDURE)

(16) Inspect for leaks.
(17) Perform wheel alignment setting toe to speci-

fications.

(Refer

to

2

-

SUSPENSION/WHEEL

ALIGNMENT - STANDARD PROCEDURE)

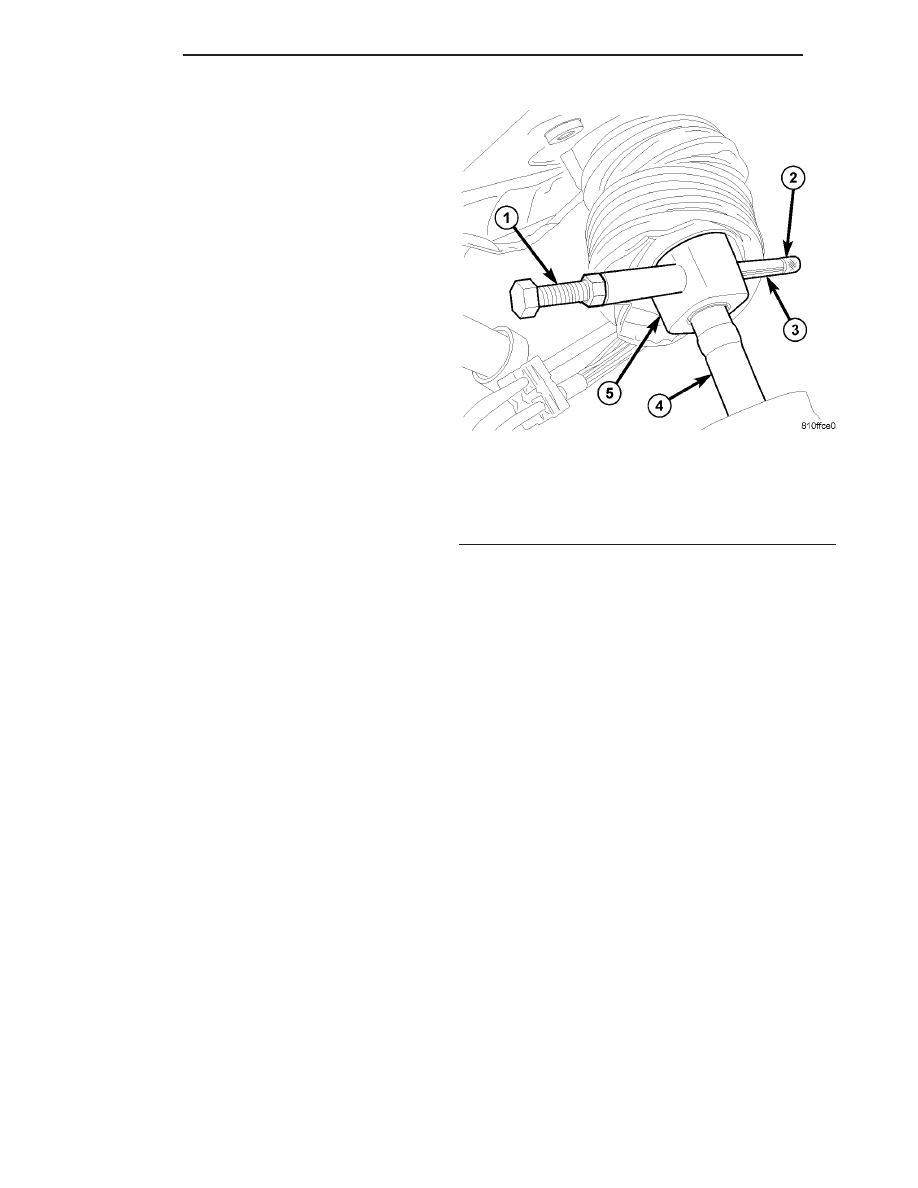

Fig. 6 Roll Pin Installation

1 - INSTALLER 6831A
2 - KNURLED NUT
3 - ROLL PIN
4 - STEERING GEAR SHAFT
5 - INTERMEDIATE SHAFT EXTENSION
