(6) Fuel injector installed into fuel rail in the cor-

rect position (Fig. 36).

(7) Fuel rail with injectors installed (Fig. 37).

(8) Position fuel rail over cylinder heads, and push

rail into place (Fig. 38). Tighten fuel rail mounting
bolts to 28 N·m (250 in. lbs.) torque.

(9) Connect the electrical connectors to the fuel

injectors and lock (Fig. 39).

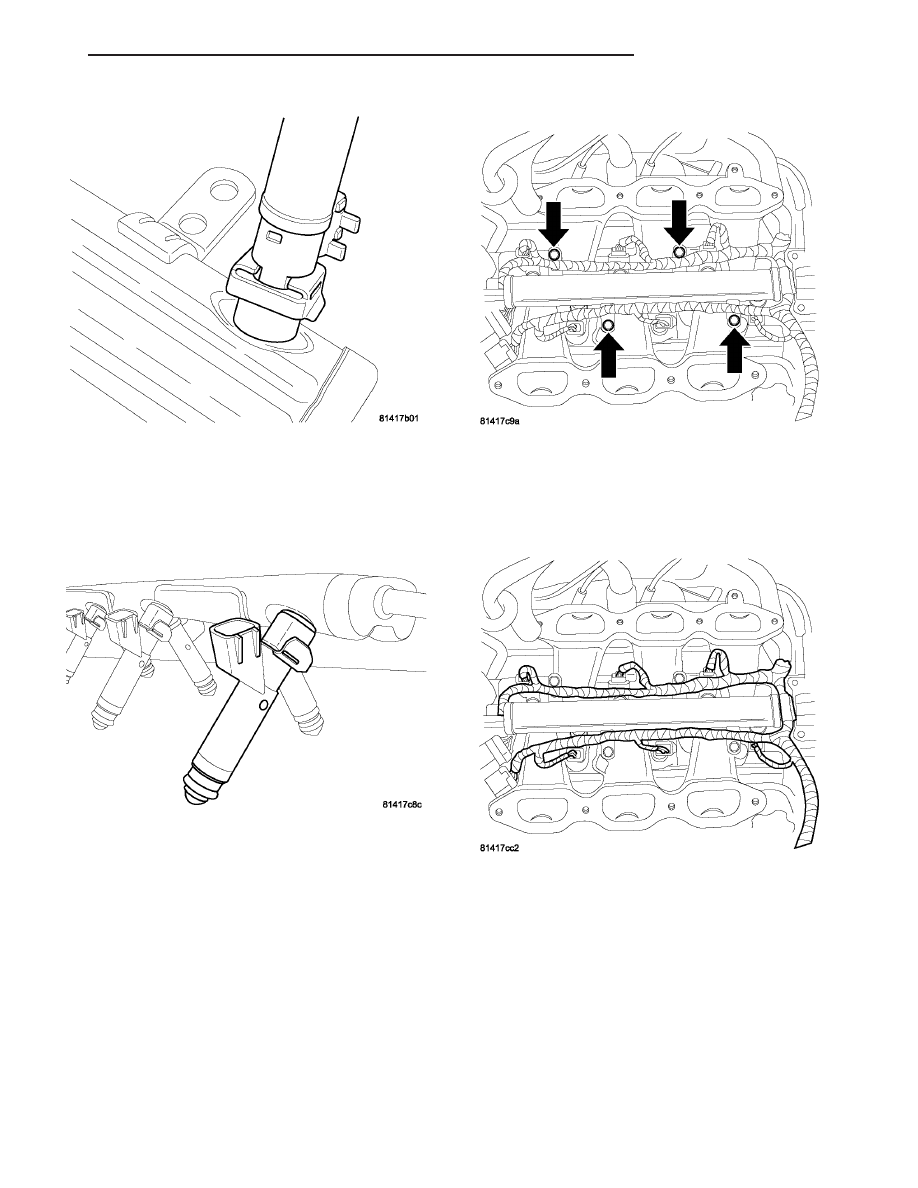

Fig. 36 FUEL INJECTOR CLIP

Fig. 37 FUEL INJECTORS INSTALLED

Fig. 38 FUEL RAIL BOLTS LOCATIONS

Fig. 39 FUEL INJECTOR WIRING HARNESS

CS

FUEL INJECTION

14 - 39

FUEL INJECTOR (Continued)

(10) Connect the fuel supply tube quick connect

fitting to the fuel rail (Fig. 40). Refer to Quick Con-
nect Fittings in the Fuel Delivery Section.

(11) Inspect the intake manifold gaskets (Fig. 41).

(12) Intake manifold gaskets installed (Fig. 42).

(13) Install intake manifold plenum (Fig. 43),

(Refer to 9 - ENGINE/MANIFOLDS/INTAKE MANI-
FOLD - INSTALLATION).

(14) Connect and lock the electrical for the MAP

sensor (1).

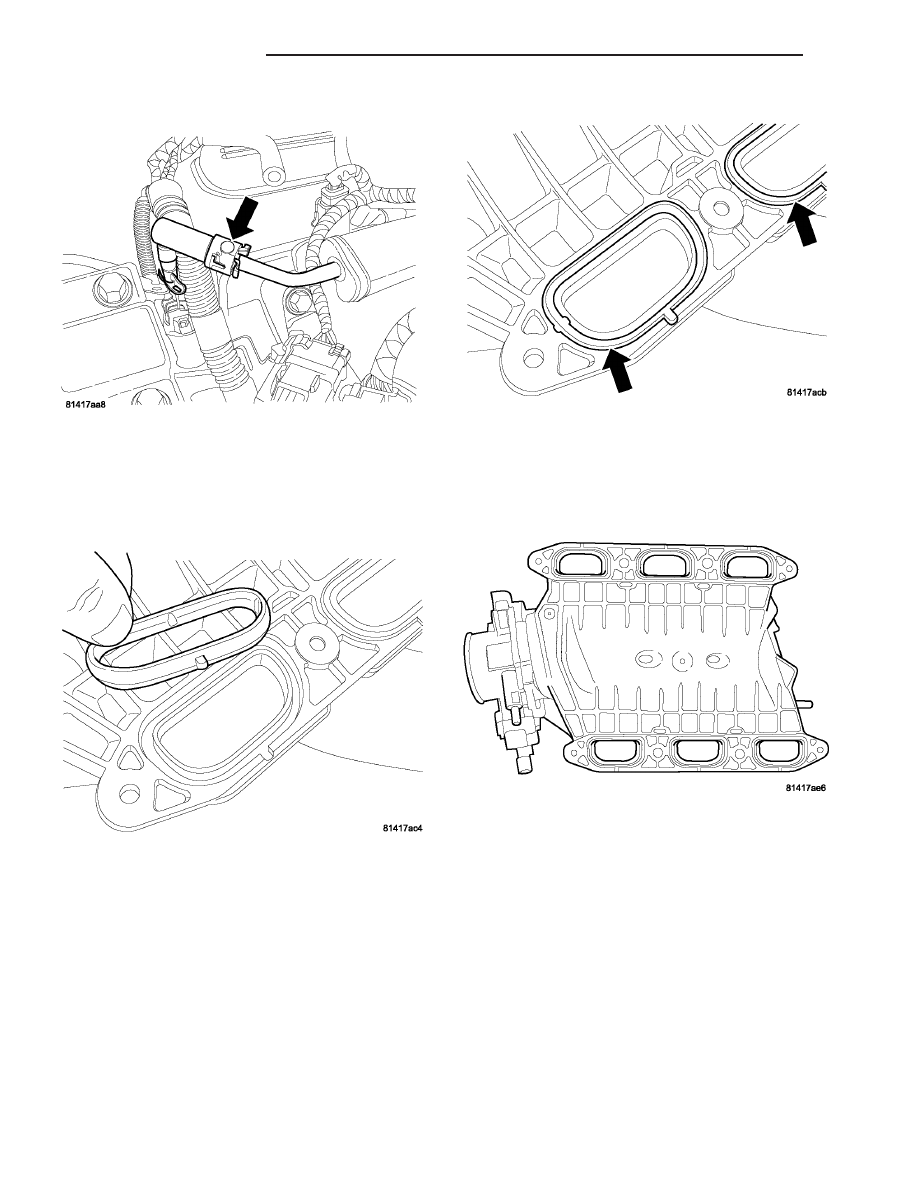

Fig. 40 FUEL LINE DISCONNECT FITTING

Fig. 41 INTAKE GASKETS REMOVED

Fig. 42 INTAKE GASKET INSTALLED

Fig. 43 INTAKE MANIFOLD REMOVED

14 - 40

FUEL INJECTION

CS

FUEL INJECTOR (Continued)

(15) Connect the vacuum lines (2) (Fig. 44).

(16) Connect the electrical connector for Throttle

Position Sensor (2), Idle Air Control Motor (3) (Fig.
45).

(17) Connect the purge line (1).
(18) Connect negative cable to battery.

IDLE AIR CONTROL MOTOR

REMOVAL

3.5L

(1) Disconnect the negative battery cable.
(2) Disconnect the IAC electrical connector (Fig.

46).

(3) Remove the IAC mounting screws.
(4) Remove the IAC.

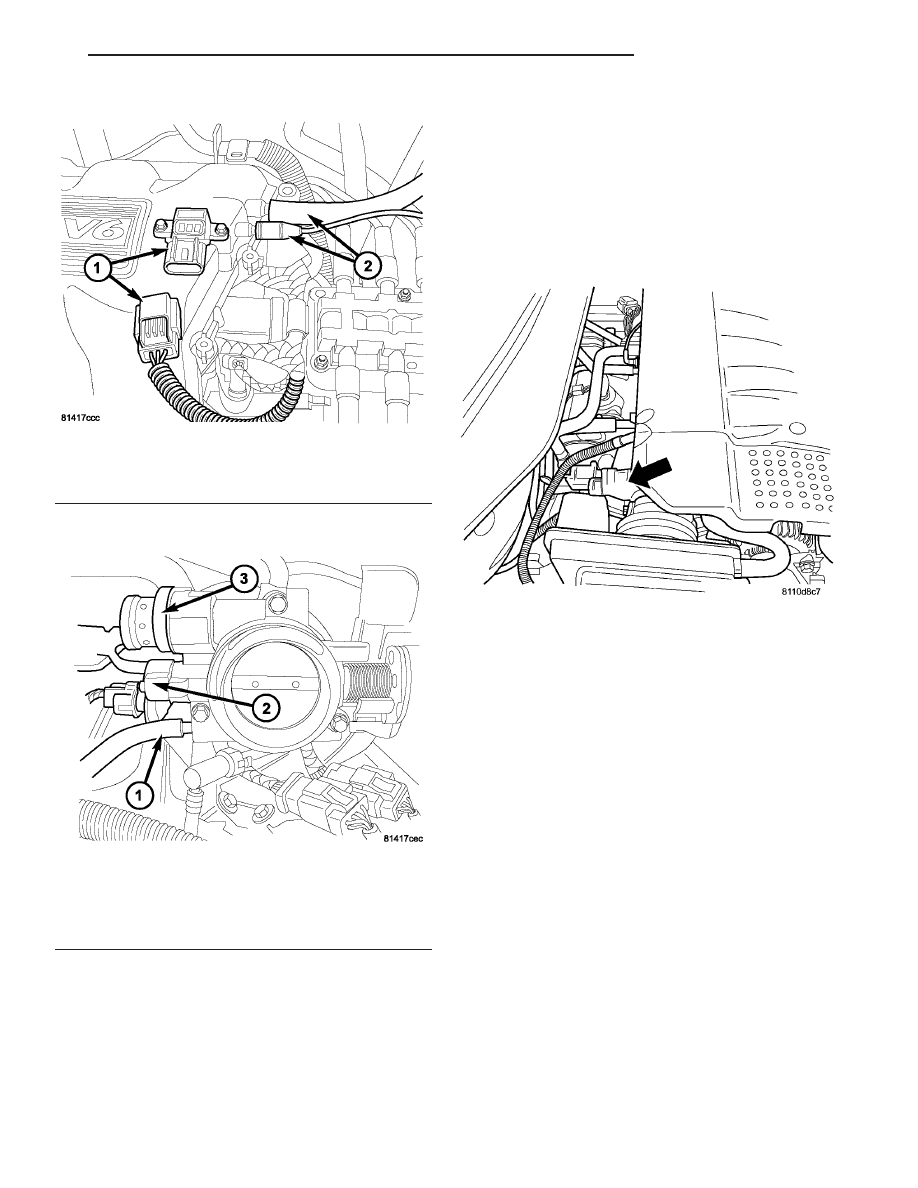

Fig. 44 MAP SENSOR

1 - MAP Sensor
2 - Vacuum Lines

Fig. 45 THROTTLE BODY

1 - Purge Line
2 - Throttle Position Sensor
3 - Idle Air Control Motor

Fig. 46 IDLE AIR CONTROL MOTOR

CS

FUEL INJECTION

14 - 41

FUEL INJECTOR (Continued)

3.8L

(1) Disconnect negative battery cable.
(2) Unlock and disconnect electrical connector from

Idle Air Control Motor (IAC) (Fig. 47).

(3) Remove IAC monting bolt.
(4) Remove IAC from throttle body.

INSTALLATION

3.5L

When servicing throttle body components, always

reassemble components with new O-rings and seals
where applicable. If assembly of component is diffi-
cult, a light coat of engine oil may be applied to
the O-RINGS ONLY (Fig. 48) to aid assembly.

(1) Install the IAC to the throttle body (Fig. 49).
(2) Tighten mounting screw to 5.5 N·m (49 in. lbs.)

torque.

(3) Attach electrical connector to the IAC.
(4) Connect the negative battery cable.

3.8L

When servicing throttle body components, always

reassemble components with new O-rings and seals
where applicable. If assembly of component is diffi-
cult, a light coat of engine oil may be applied to
the O-RINGS ONLY (Fig. 50) to aid assembly.

(1) The new idle air control motor has a new

O-ring installed on it.

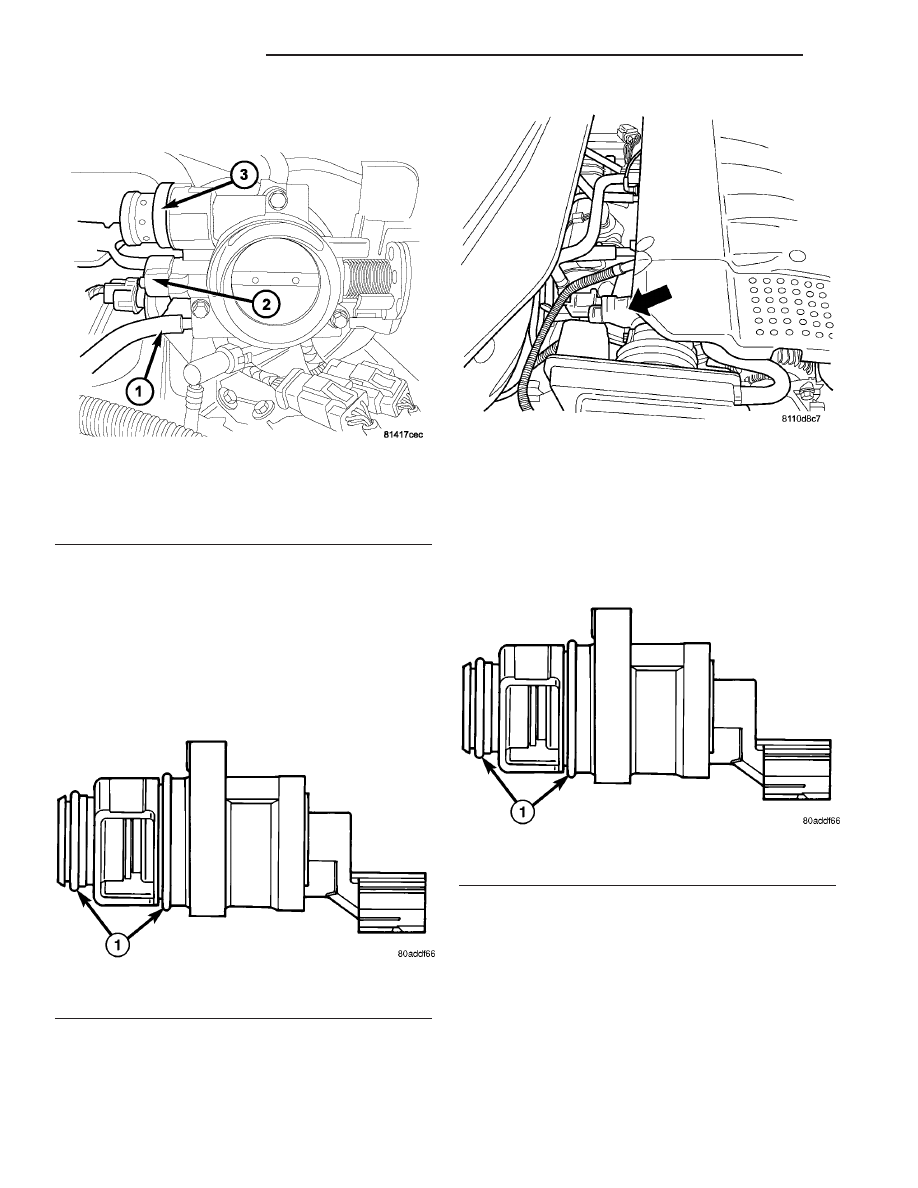

Fig. 47 THROTTLE BODY

1 - Purge Line
2 - Throttle Position Sensor
3 - Idle Air Control Motor

Fig. 48 O-RINGS

1 - O-rings

Fig. 49 IDLE AIR CONTROL MOTOR

Fig. 50 O-RINGS

1 - O-rings

14 - 42

FUEL INJECTION

CS

IDLE AIR CONTROL MOTOR (Continued)
