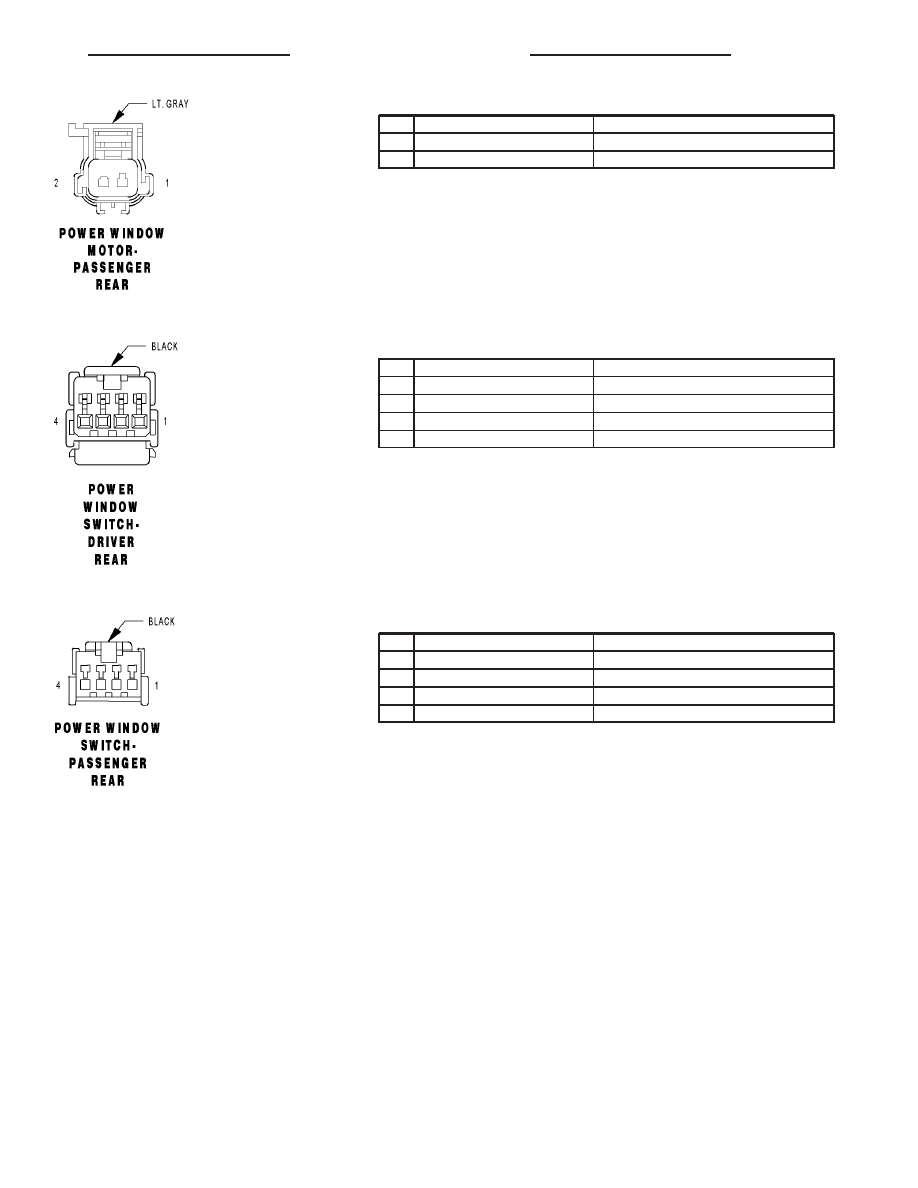

POWER WINDOW MOTOR-PASSENGER REAR - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q212 14OR/VT

PASSENGER REAR WINDOW DRIVER (DOWN)

2

Q112 14OR/BR

PASSENGER REAR WINDOW DRIVER (UP)

POWER WINDOW SWITCH-DRIVER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q1 20WT/TN

DRIVER REAR WINDOW SWITCH MUX

3

G983 20VT/TN

GROUND

4

E25 20OR/GY

PANEL LAMPS DRIVER

POWER WINDOW SWITCH-PASSENGER REAR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q2 20WT/TN

PASSENGER REAR WINDOW SWITCH MUX

3

G982 20VT/TN

GROUND

4

E26 20OR/GY

PANEL LAMPS DRIVER

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 16BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/WT

IGNITION UNLOCK-RUN-START

13

-

-

14

-

-

15

-

-

16

K236 16DB/LG

SRV SOL CONTROL

17

-

-

18

Z131 16BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 20OR/VT

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR

FLASH PROGRAM ENABLE

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 20YL

IGNITION SWITCH OUTPUT (START)

31

K141 20DB/YL

O2 1/2 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT

SCI TRANSMIT (TCM)

38

D25 20WT/VT

PCI BUS

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

CS

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

K16 16DB/YL

COIL CONTROL NO. 5

3

K15 16DB

COIL CONTROL NO. 4

4

K58 16BR/VT

INJECTOR CONTROL NO. 6

5

K38 16BR/OR

INJECTOR CONTROL NO. 5

6

-

-

7

K18 16DB/OR

COIL CONTROL NO. 3

8

K35 18DB/VT

EGR SOL CONTROL

9

K17 16DB/TN

COIL CONTROL NO. 2

10

K19 16DB/DG

COIL CONTROL NO. 1

11

K14 16BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

K36 20DB/YL

MTV CONTROL

17

-

-

18

K99 18BR/TN

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP SIGNAL

22

K34 20DB/LG

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KS RETURN

25

K42 20DB/OR

KS SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/VT

IAC RETURN

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

-

-

34

K44 20DB/GY

CMP SIGNAL

35

K24 20BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 20VT/GY

IAC MOTOR CONTROL

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83

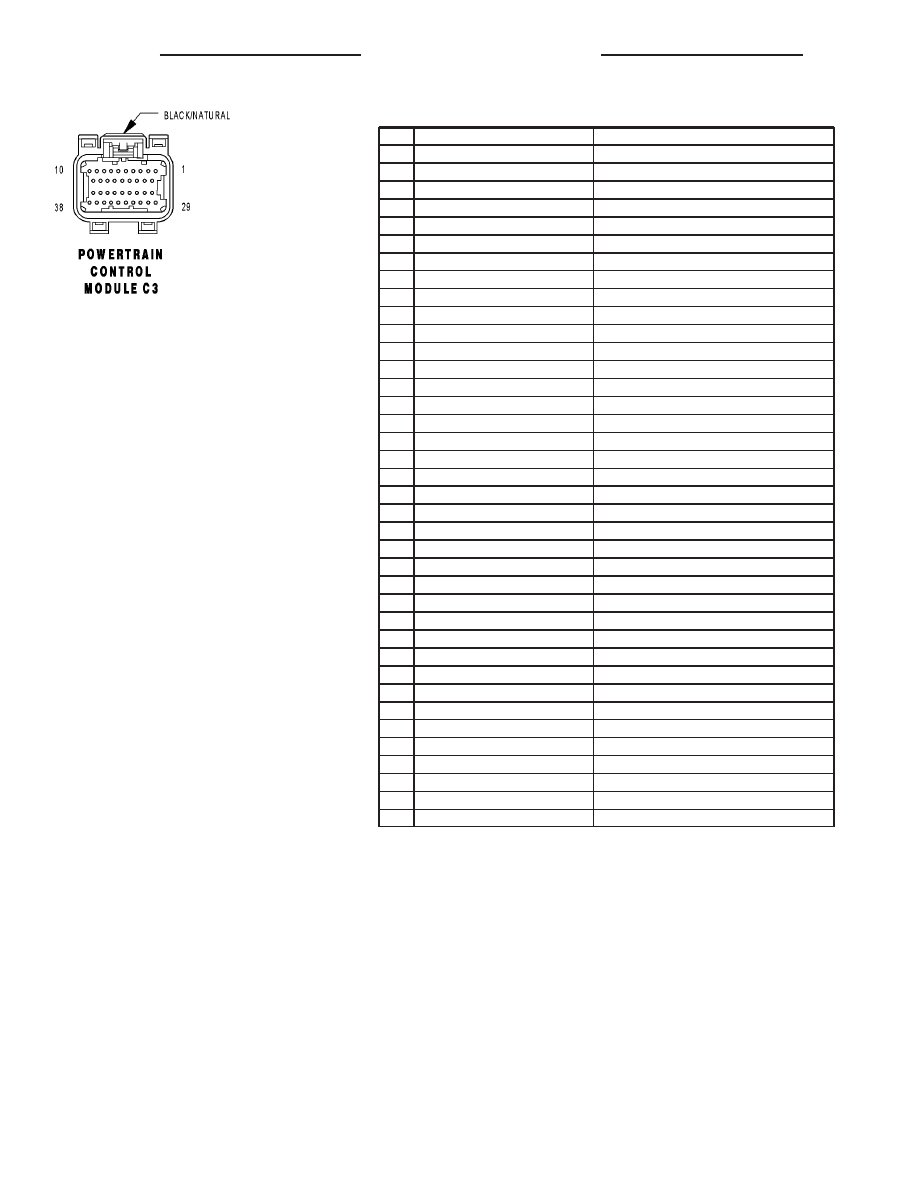

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 18BR/GY

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

V35 20VT/OR

S/C VENT CONTROL

6

K173 20BR/VT

RAD FAN RELAY CONTROL

7

V32 20VT/YL

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 18BR/OR

O2 1/2 HEATER CONTROL

10

-

-

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20YL/VT

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20DB/WT

EVAP PURGE CONTROL

21

-

-

22

-

-

23

B29 20DG/WT

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

T44 20YL/DG

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

27

T5 20DG/YL

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K70 20DB/BR

EVAP PURGE RETURN

30

-

-

31

C18 20LB/BR

A/C PRESSURE TRANSDUCER SIGNAL

32

K91 20DB/YL

BATTERY TEMP SIGNAL

33

-

-

34

V37 20VT

S/C SWITCH SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER RELAY CONTROL

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

CS
