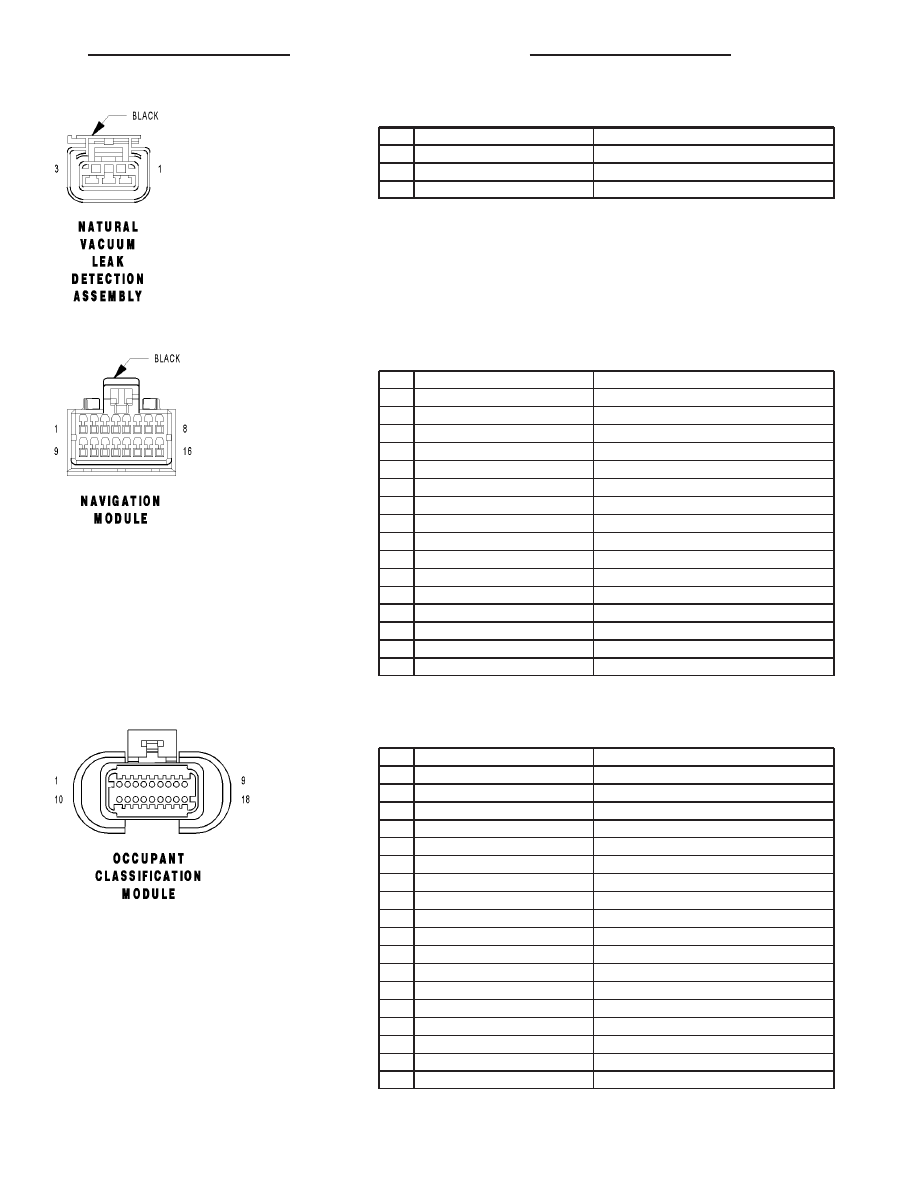

NATURAL VACUUM LEAK DETECTION ASSEMBLY - BLACK 3 WAY CAV CIRCUIT FUNCTION 1 Z166 18BK/WT GROUND 2 K107 20VT/WT NVLD SWITCH SIGNAL 3 K106 20VT/LB NVLD SOL CONTROL NAVIGATION MODULE - BLACK 16 WAY CAV CIRCUIT FUNCTION 1 A114 20GY/RD FUSED B(+) 2 F316 20PK/OR FUSED ACCESSORY RELAY OUTPUT 3 Z495 18BK/GY GROUND 4 X400 20GY/WT NAVIGATION AUDIO (+) 5 G591 22 SHIELD 6 G400 20VT/LB RED SIGNAL 7 G420 20VT/BR GREEN SIGNAL 8 - - 9 - - 10 - - 11 - - 12 X940 20GY/LB NAVIGATION AUDIO (-) 13 - - 14 G430 20VT/GY SCREEN SYNCHRONIZE 15 G410 20VT/LG BLUE SIGNAL 16 D25 20WT/VT PCI BUS OCCUPANT CLASSIFICATION MODULE - 18 WAY CAV CIRCUIT FUNCTION 1 - - 2 - - 3 - - 4 D105 20WT/OR SEAT BELT TENSION SENSOR SIGNAL 5 Z104 18BK/LG GROUND 6 R741 20LG/VT PASSENGER BLADDER PRESSURE SENSOR SIGNAL 7 R740 20LG/OR PASSENGER BLADDER PRESSURE SENSOR POWER 8 D25 20WT/VT PCI BUS 9 F201 20PK/OR ORC RUN-START DRIVER 10 - - 11 - - 12 - - 13 - - 14 R986 20LG/BR SEAT BELT TENSION SENSOR GROUND 15 R941 20LG/DG PASSENGER BLADDER PRESSURE SENSOR GROUND 16 R86 20LG/LB SEAT BELT TENSION SENSOR POWER 17 - - 18 - - CS 8W-80 CONNECTOR PIN-OUTS 8W - 80 - 69 |
