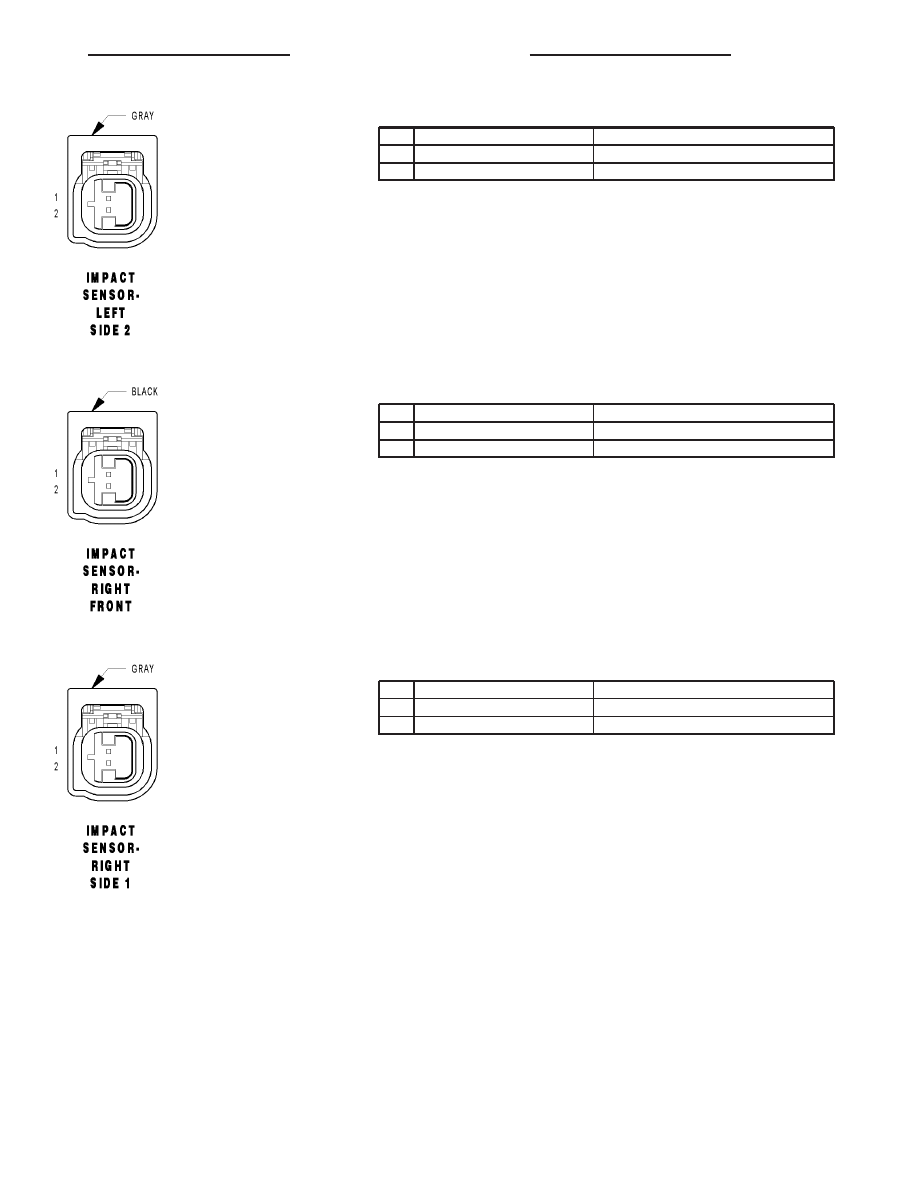

IMPACT SENSOR-LEFT SIDE 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 20LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 20LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

IMPACT SENSOR-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

2

R80 20LB/TN

RIGHT FRONT IMPACT SENSOR SIGNAL

IMPACT SENSOR-RIGHT SIDE 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

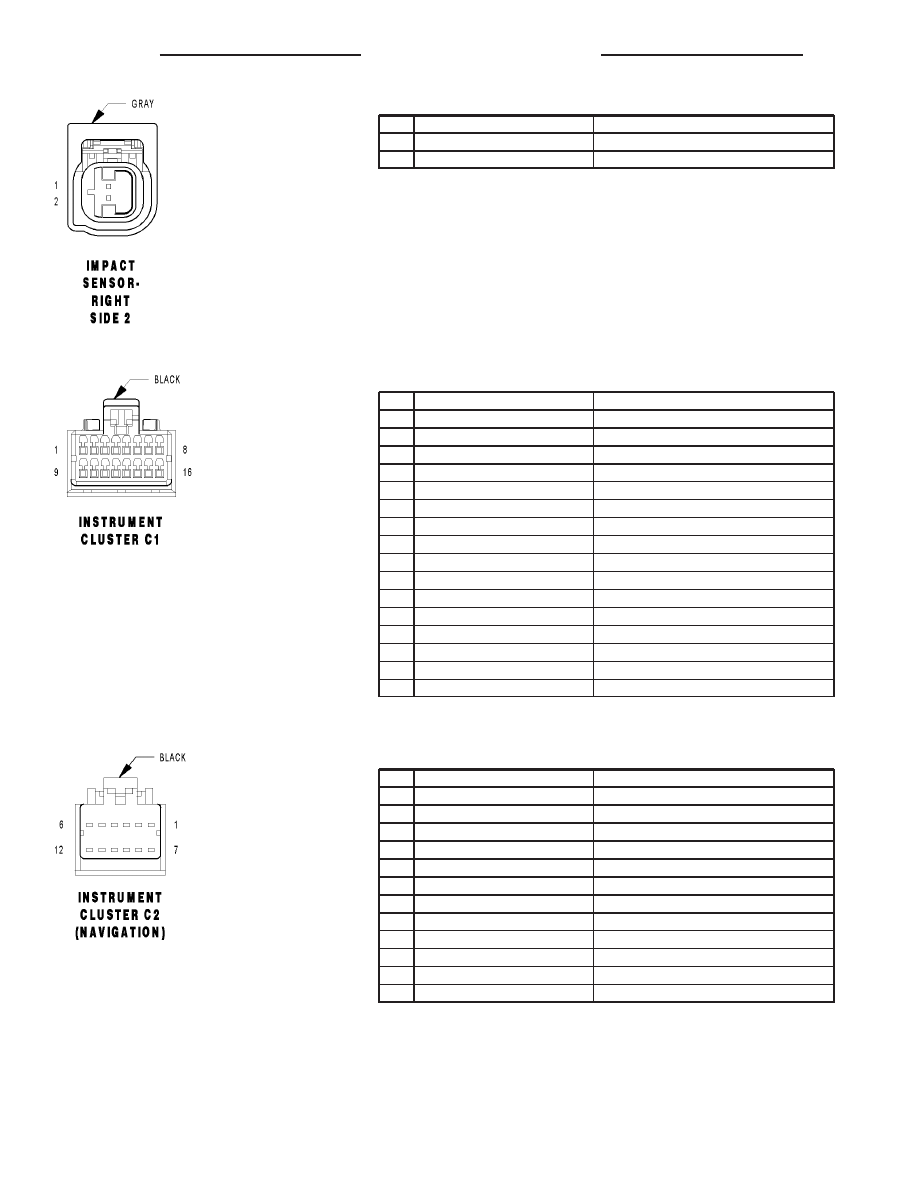

IMPACT SENSOR-RIGHT SIDE 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

INSTRUMENT CLUSTER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A108 18LG/RD

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

6

D25 20WT/VT

PCI BUS

7

-

-

8

G106 20VT/OR

EVIC MUX SIGNAL

9

E12 20OR/GY

PANEL LAMPS DRIVER

10

L160 22WT/TN

RIGHT TURN SIGNAL

11

L161 20WT/LG

LEFT TURN SIGNAL

12

B25 20DG/WT

PARK BRAKE SWITCH SENSE

13

D123 20WT/BR

FLASH PROGRAM ENABLE

14

G907 20VT

EVIC/NAV MUX RETURN

15

-

-

16

Z18 18BK/LB

GROUND

INSTRUMENT CLUSTER C2 (NAVIGATION) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

G400 20VT/LB

RED SIGNAL

2

G420 20VT/BR

GREEN SIGNAL

3

G410 20VT/LG

BLUE SIGNAL

4

G430 20VT/GY

SCREEN SYNCHRONIZE

5

-

-

6

G107 22VT/YL

NAV MUX SIGNAL

7

-

-

8

-

-

9

-

-

10

-

-

11

G591 22

SHIELD

12

-

-

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

CS

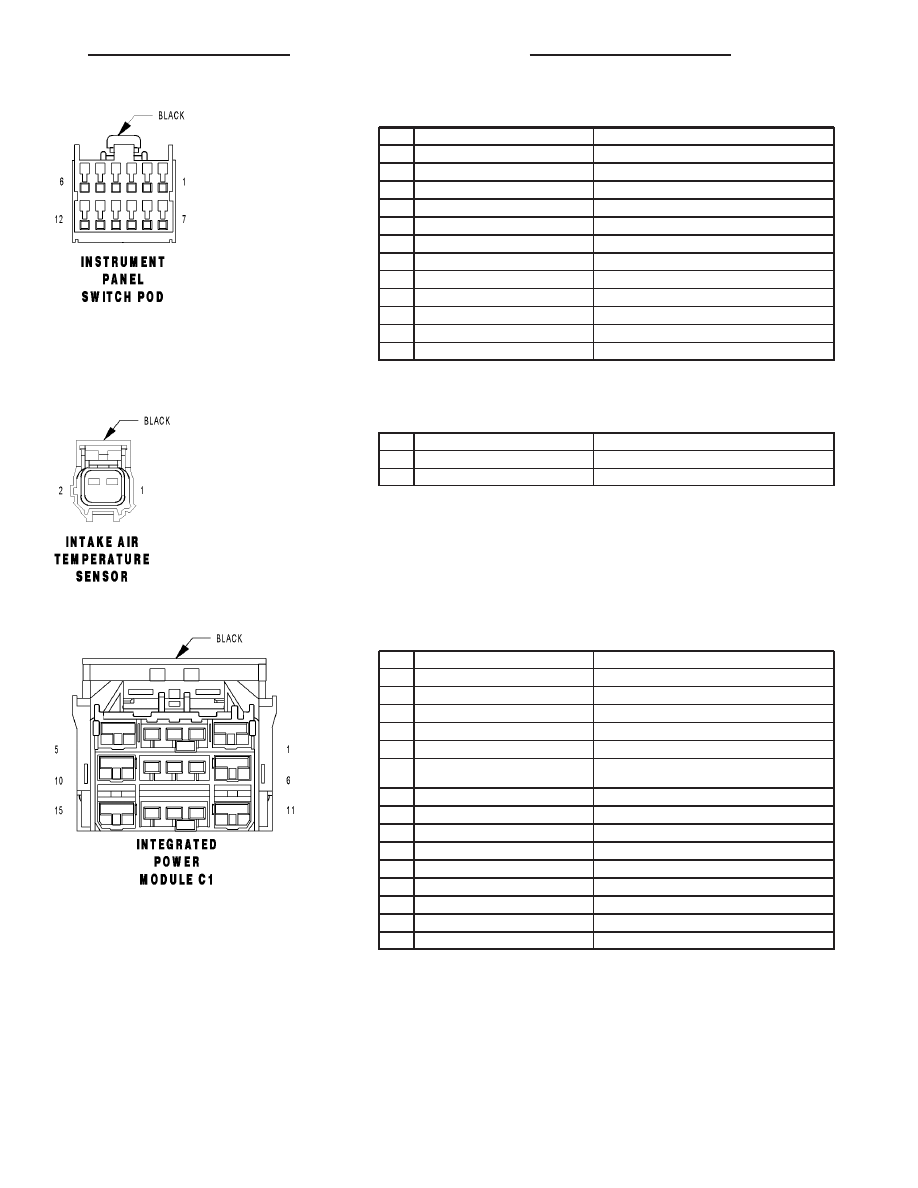

INSTRUMENT PANEL SWITCH POD - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

G106 20VT/OR

EVIC MUX SIGNAL

3

G107 22VT/YL (NAVIGATION)

NAV MUX SIGNAL

4

G69 22VT/WT

VTSS INDICATOR DRIVER

5

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

6

L91 20WT/DB

HAZARD SWITCH SENSE

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

-

-

9

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

G907 20VT

EVIC/NAV MUX RETURN

12

Z108 20BK/LG

GROUND

INTAKE AIR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 20BR/WT

IAT SIGNAL

INTEGRATED POWER MODULE C1 - BLACK 15 WAY

CAV

CIRCUIT

FUNCTION

1

A111 12DG/RD

FUSED B(+)

2

D25 20WT/VT

PCI BUS

3

A109 18OR/RD

FUSED B(+)

4

F500 18DG/PK

FUSED RUN RELAY OUTPUT

5

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

6

Z127 12BK/DG (ASSY. PLANT EVAC &
FILL)

GROUND

7

-

-

8

-

-

9

-

-

10

A107 12TN/RD

FUSED B(+)

11

-

-

12

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

K136 18BR

MANIFOLD TUNING VALVE RELAY OUTPUT

14

C3 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

15

-

-

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

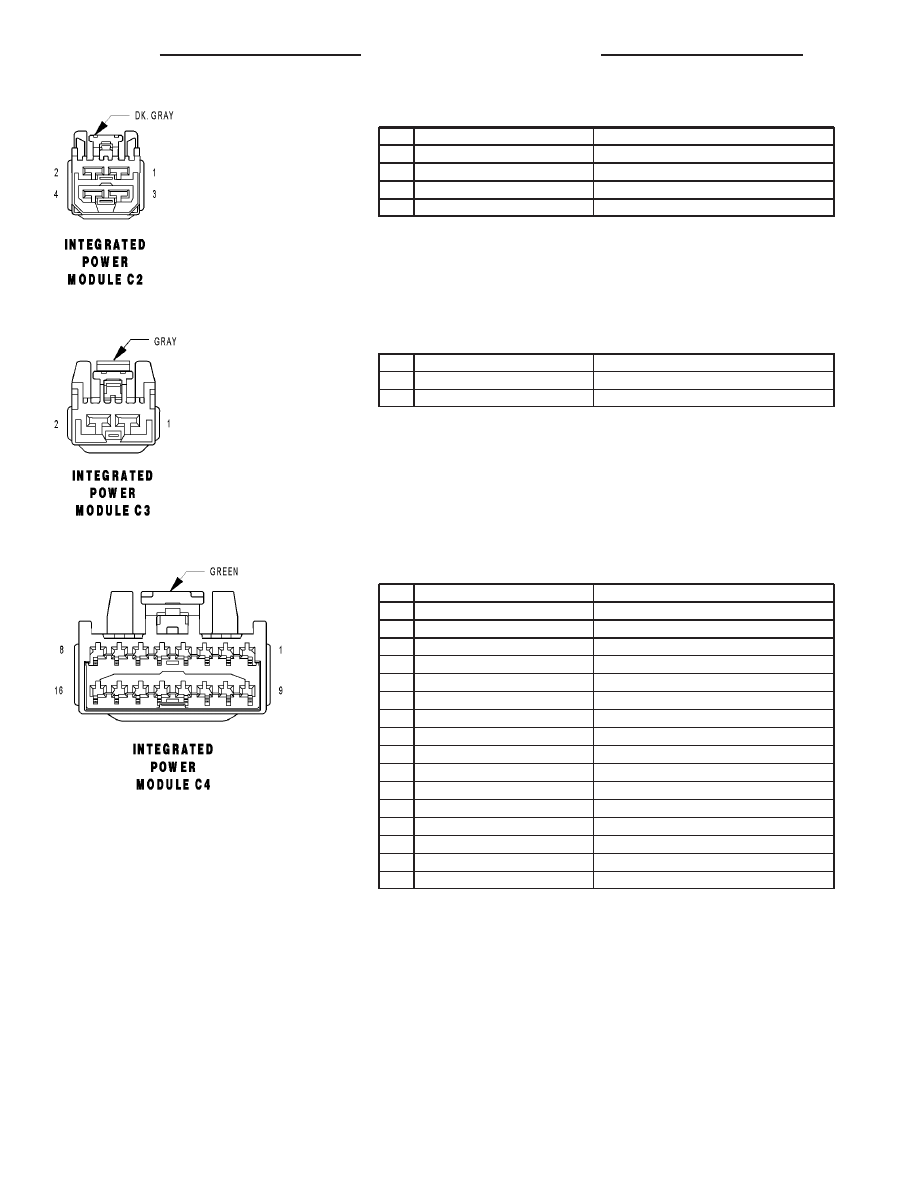

INTEGRATED POWER MODULE C2 - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

A101 12VT/RD

FUSED B(+)

4

F515 12PK/LB

FUSED DOOR NODE RELAY OUTPUT

INTEGRATED POWER MODULE C3 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A112 12OR/RD

FUSED B(+)

INTEGRATED POWER MODULE C4 - GREEN 16 WAY

CAV

CIRCUIT

FUNCTION

1

F100 20PK/VT

ORC RUN DRIVER

2

X3 20DG/VT

HORN SWITCH SENSE

3

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

4

T751 20YL

IGNITION SWITCH OUTPUT (START)

5

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

-

-

7

F307 16LB/PK

FUSED ACCESSORY RELAY OUTPUT

8

A214 18RD/LB

FUSED B(+)

9

-

-

10

-

-

11

D25 20WT/VT

PCI BUS

12

Z710 18GY/BK

GROUND

13

A118 20RD/OR

FUSED B(+)

14

A114 20GY/RD

FUSED B(+)

15

L72 20WT/OR

RIGHT TAIL LAMP DRIVER

16

A215 18RD/LG

FUSED B(+)

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

CS
