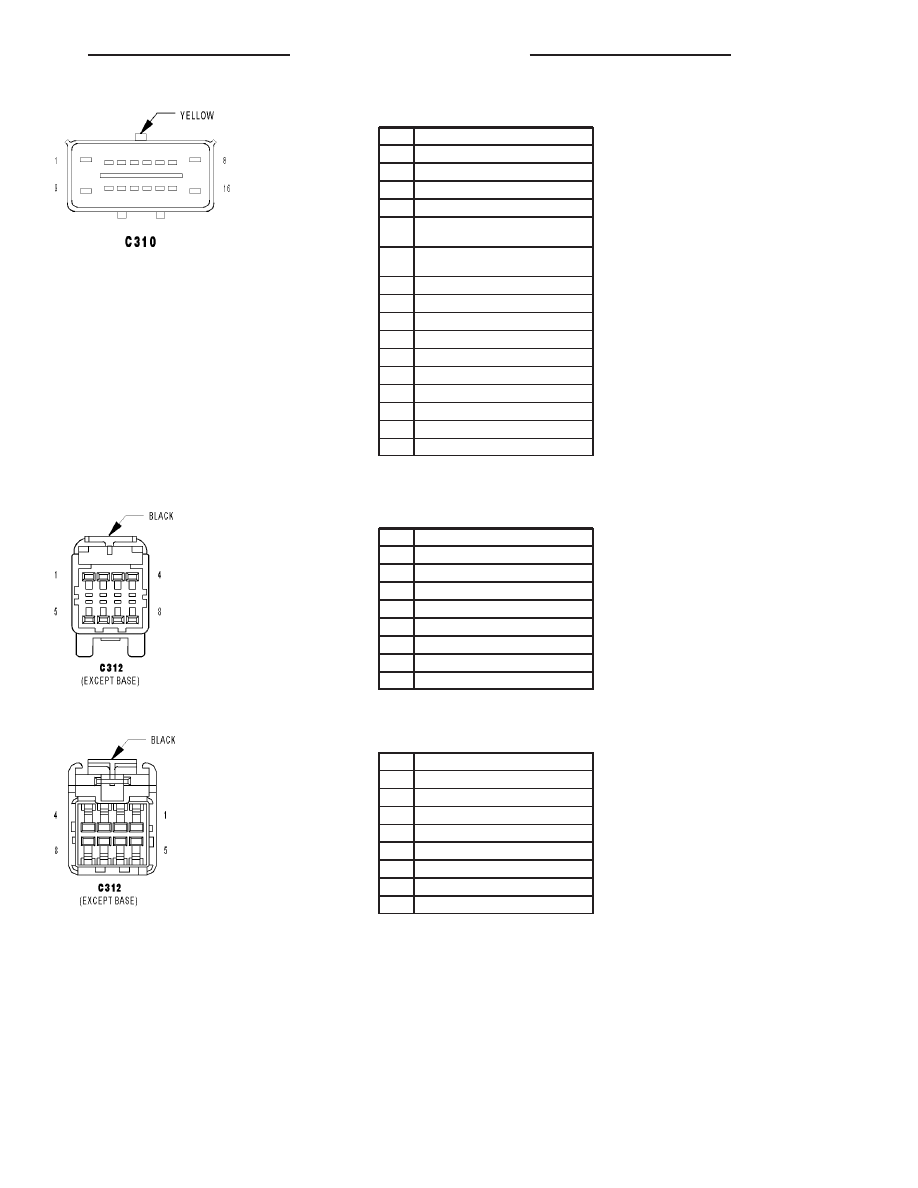

C310 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

P44 14LG/DG

2

-

3

-

4

-

5

P95 18LG/WT (FRONT ROW HEATED
SEATS)

6

P97 18LG/YL (FRONT ROW HEATED
SEATS)

7

-

8

P14 14LG/OR

9

P16 14LG/BR

10

F201 20PK/LB

11

R86 20LG/LB

12

D105 20WT/OR

13

D25 20WT/VT

14

Z104 20BK/LG

15

R986 20LG/BR

16

P42 14LG/GY

C312 (EXCEPT BASE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

X730 20GY/YL (HANDS FREE)

2

Q3 20OR/TN (POWER SUNROOF)

3

Q5 20OR/LB (POWER SUNROOF)

4

X712 20DG/LB (HANDS FREE)

5

X792 20LB/DG (HANDS FREE)

6

X835 20OR/GY (HANDS FREE)

7

X722 20DG/WT (HANDS FREE)

8

Q4 20OR/WT (POWER SUNROOF)

C312 (EXCEPT BASE) - BLACK (DOME SIDE)

CAV

CIRCUIT

1

X730 20BR/GY (HANDS FREE)

2

Q3 22OR/TN (POWER SUNROOF)

3

Q5 22OR/LB (POWER SUNROOF)

4

X712 20BR (HANDS FREE)

5

X792 20BR/BK (HANDS FREE)

6

X835 20BR/OR (HANDS FREE)

7

X722 20BR/WT (HANDS FREE)

8

Q4 20OR/WT (POWER SUNROOF)

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

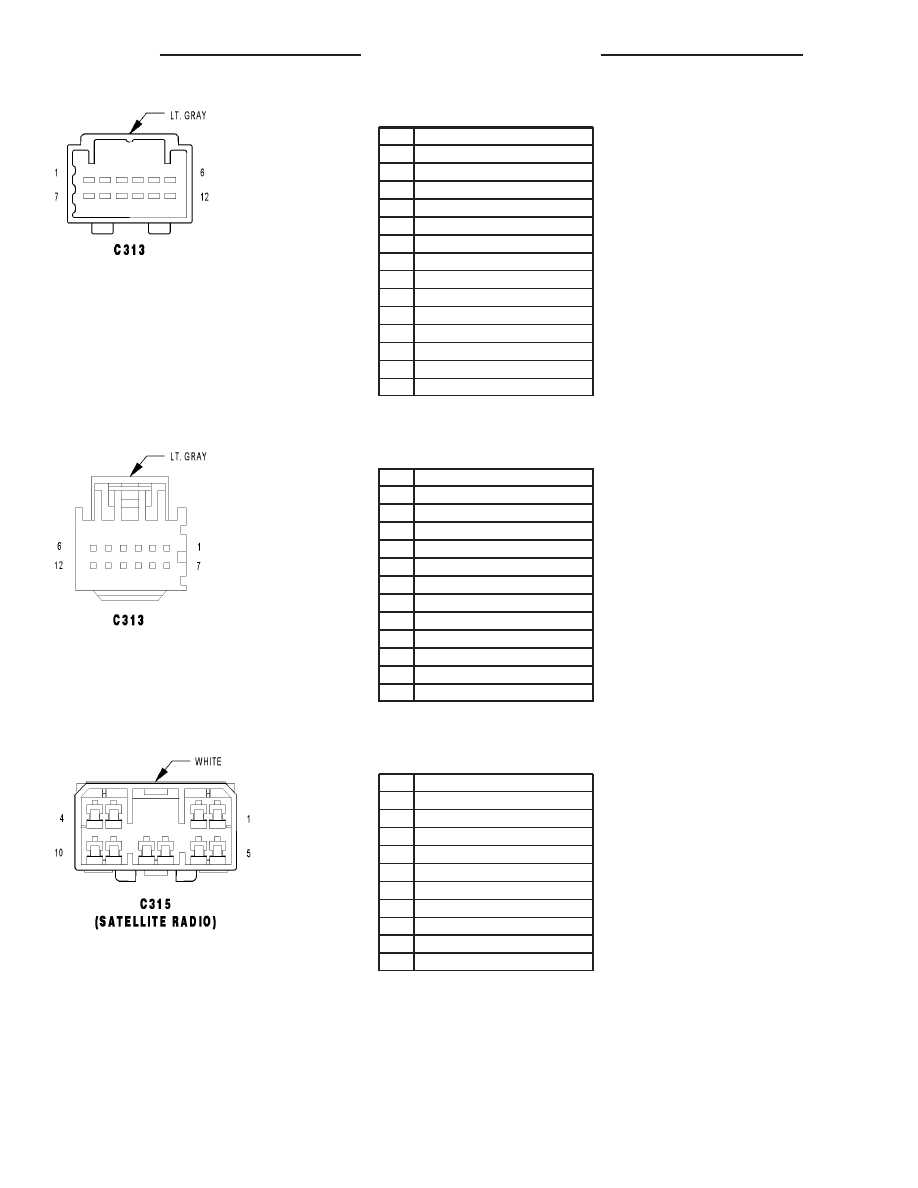

C313 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

M27 18YL/LB

2

M22 18YL/OR

3

M24 18YL/WT

4

G25 20VT/TN

5

D25 20WT/VT (EXCEPT SIDE AIRBAG)

5

E12 18OR/GY (SIDE AIRBAG)

6

F316 20PK/OR

7

P112 20TN/OR

8

P114 20TN/WT

9

A114 20GY/RD

10

Z327 18BK/WT

11

Z137 20BK/YL (EXCEPT SIDE AIRBAG)

11

Z409 20BK/WT (SIDE AIRBAG)

12

Z113 18BK/DB

C313 - LT. GRAY (DOME SIDE)

CAV

CIRCUIT

1

M27 18YL/LB

2

M22 18YL/OR

3

M24 18YL/WT

4

G25 22VT/TN (EXCEPT BASE)

5

D25 20WT/VT (EXCEPT BASE)

6

F316 20BK/PK (EXCEPT BASE)

7

P112 20BK/OR (EXCEPT BASE)

8

P114 20BK/LB (EXCEPT BASE)

9

A114 20GY/RD (EXCEPT BASE)

10

Z327 18BK/WT

11

Z137 20BK/YL

12

Z113 18BK/DB (EXCEPT BASE)

C315 (SATELLITE RADIO) - WHITE (BODY SIDE)

CAV

CIRCUIT

1

X17 22DG/OR

2

X16 22DG/YL

3

X917 22DG

4

D25 20WT/VT

5

X112 20DG/GY

6

X480 20DG/LB

7

X607 20

8

X160 20GY/YL

9

Z141 20BK/TN

10

-

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

CS

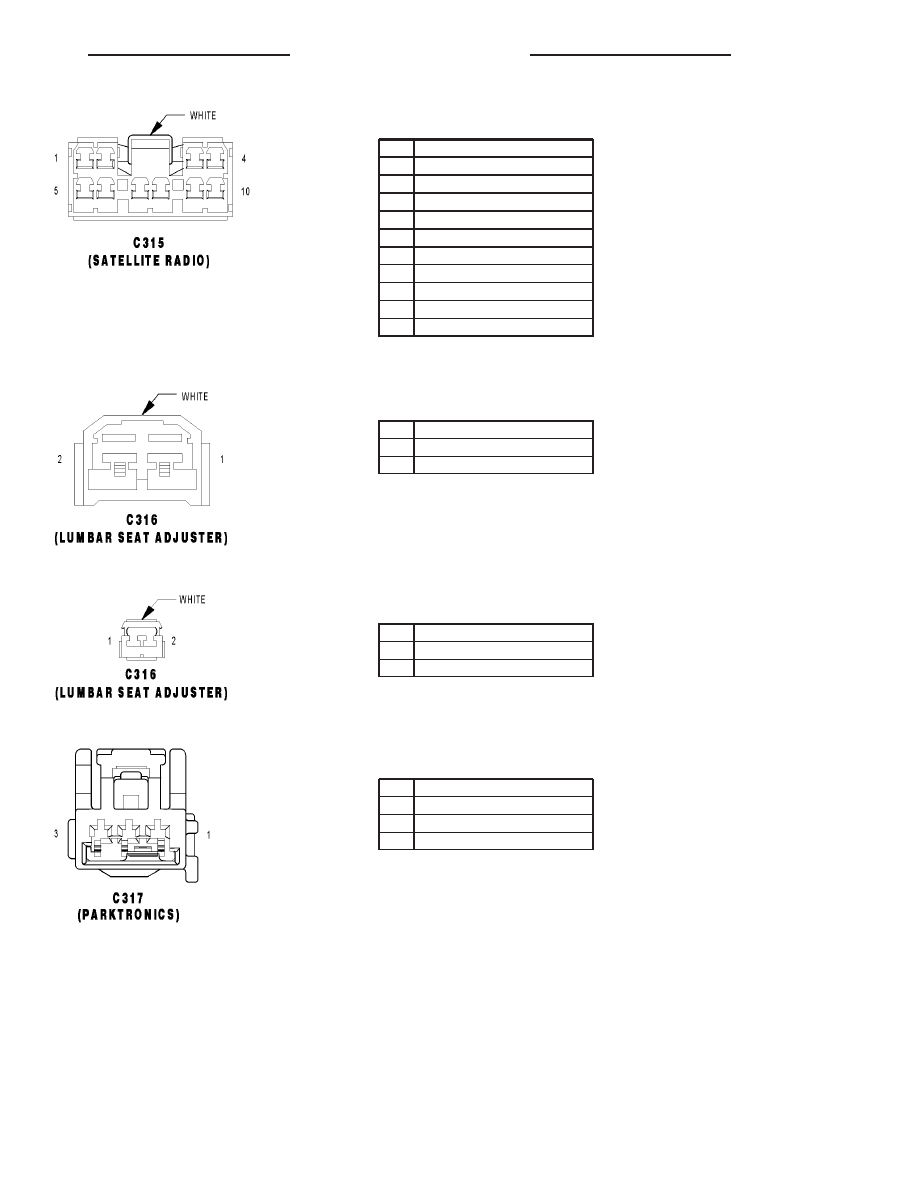

C315 (SATELLITE RADIO) - WHITE (INSTRU-

MENT PANEL SIDE)

CAV

CIRCUIT

1

X17 22DG/OR

2

X16 22DG/YL

3

X917 22DG

4

D25 20WT/VT

5

X112 20DG/GY

6

X480 20DG/LB

7

X607 20

8

X160 20GY/YL

9

Z141 20BK/TN

10

-

C316 (LUMBAR SEAT ADJUSTER) - WHITE

(DRIVER SEAT SIDE)

CAV

CIRCUIT

1

P107 18LG/WT

2

P105 18LG

C316 (LUMBAR SEAT ADJUSTER) - WHITE

(LUMBAR JUMPER SIDE)

CAV

CIRCUIT

1

P107 18DB

2

P105 18PK

C317 (PARKTRONICS) - (PARK ASSIST JUMPER

SIDE)

CAV

CIRCUIT

1

X777 20DG/GY

2

Z171 20GY/BK

3

D777 20WT/GY

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

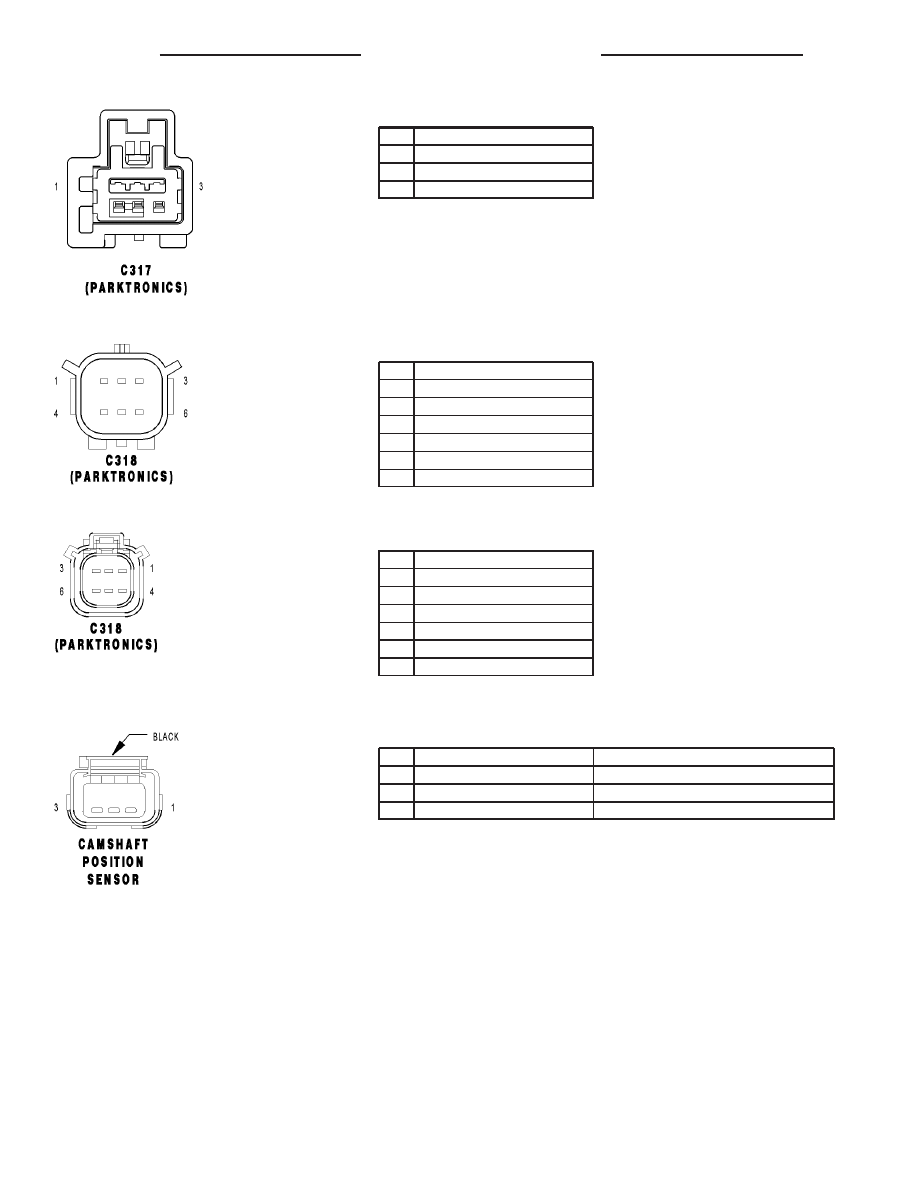

C317 (PARKTRONICS) - (BODY SIDE)

CAV

CIRCUIT

1

X777 20DG/GY

2

Z171 20GY/BK

3

D777 20WT/GY

C318 (PARKTRONICS) - (BODY SIDE)

CAV

CIRCUIT

1

X700 20GY/OR

2

D700 20WT/GY

3

D701 20WT/LB

4

D703 20WT/OR

5

D704 20WT/DB

6

X750 20GY/LB

C318 (PARKTRONICS) - (REAR FASCIA SIDE)

CAV

CIRCUIT

1

X700 20GY/OR

2

D700 20WT/GY

3

D701 20WT/LB

4

D703 20WT/OR

5

D704 20WT/DB

6

X750 20GY/LB

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 20DB/GY

CMP SIGNAL

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS
