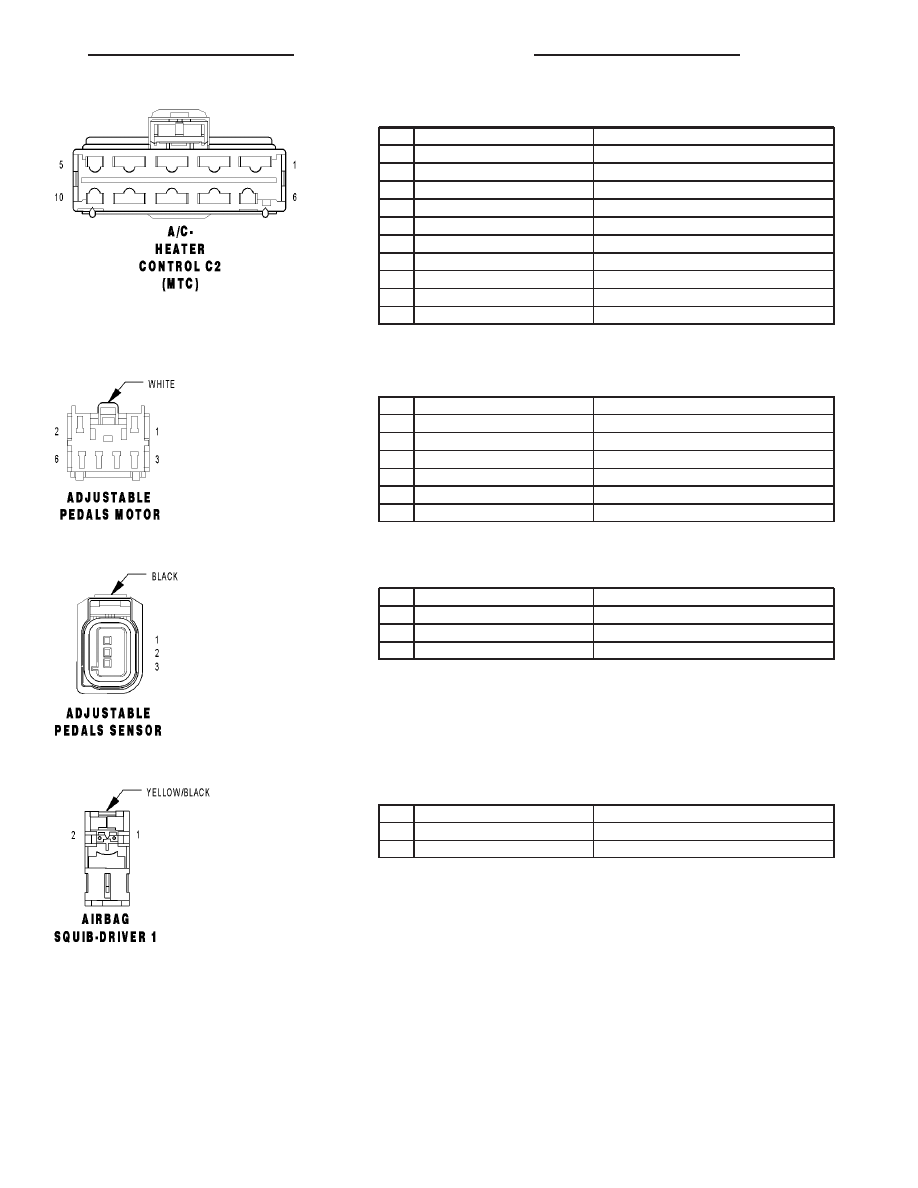

A/C-HEATER CONTROL C2 (MTC) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

Z134 12BK/LG

GROUND

5

-

-

6

-

-

7

-

-

8

-

-

9

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

10

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

ADJUSTABLE PEDALS MOTOR - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P205 14LG/DB

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 14LG/TN

ADJUSTABLE PEDALS MOTOR REVERSE

3

-

-

4

-

-

5

-

-

6

-

-

ADJUSTABLE PEDALS SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR FEED

2

G12 22VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

AIRBAG SQUIB-DRIVER 1 - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

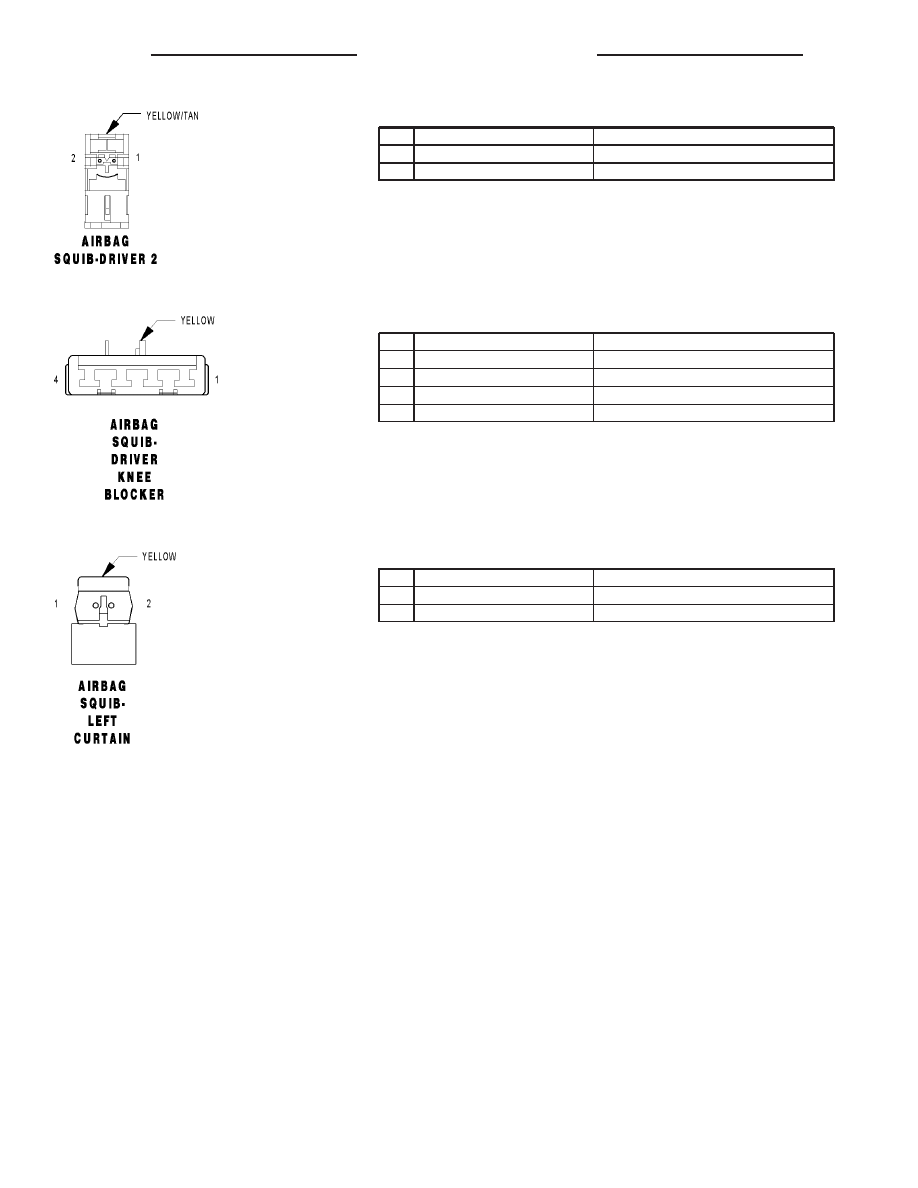

AIRBAG SQUIB-DRIVER 2 - YELLOW/TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

AIRBAG SQUIB-DRIVER KNEE BLOCKER - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R9 20LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 1

4

R11 20DB/LB

DRIVER KNEE BLOCKER SQUIB LINE 2

AIRBAG SQUIB-LEFT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/BR

LEFT CURTAIN SQUIB LINE 1

2

R3 20LB/OR

LEFT CURTAIN SQUIB LINE 2

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

CS

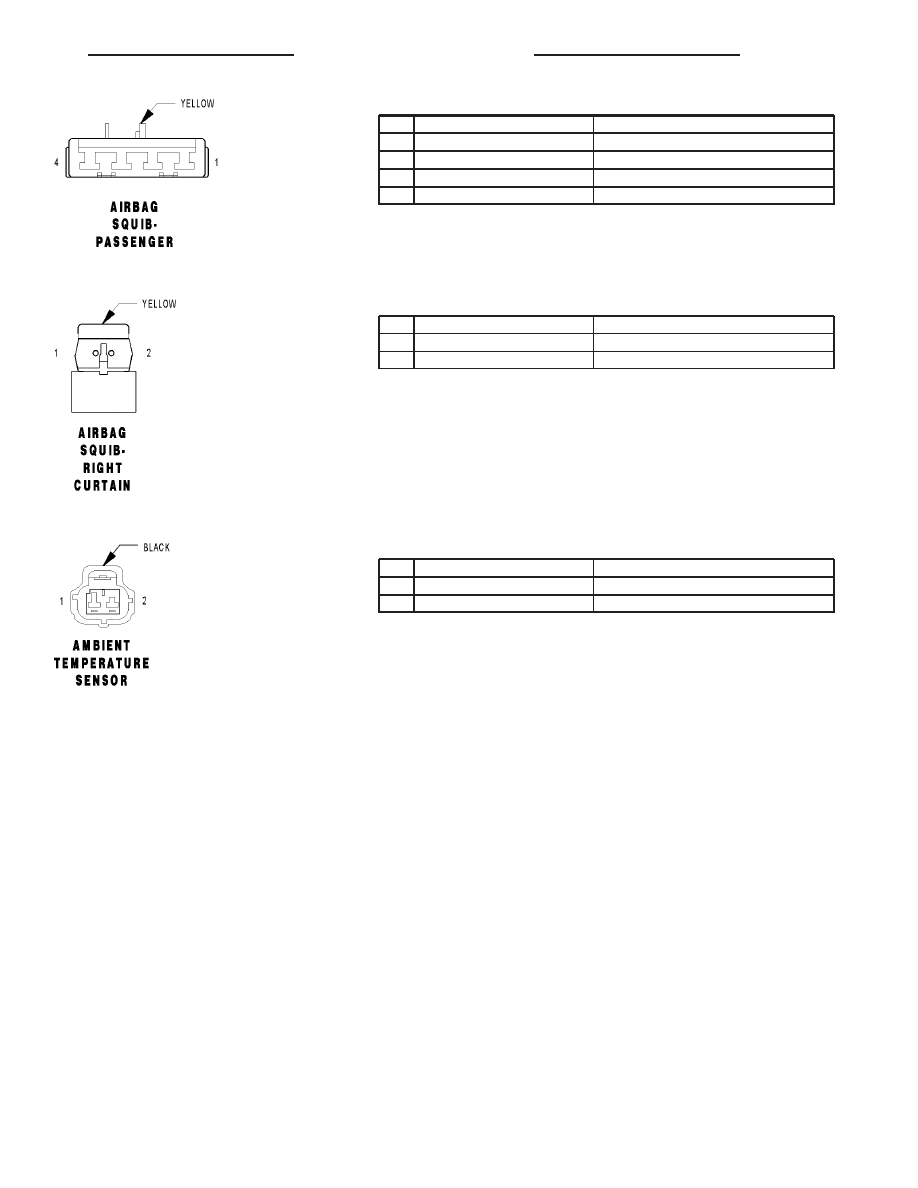

AIRBAG SQUIB-PASSENGER - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/OR

PASSENGER SQUIB 1 LINE 2

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

3

R64 20LB/TN

PASSENGER SQUIB 2 LINE 1

4

R62 20LG/DB

PASSENGER SQUIB 2 LINE 2

AIRBAG SQUIB-RIGHT CURTAIN - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB LINE 1

2

R4 20OR/LB

RIGHT CURTAIN SQUIB LINE 2

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20OR/VT

AAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

CS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

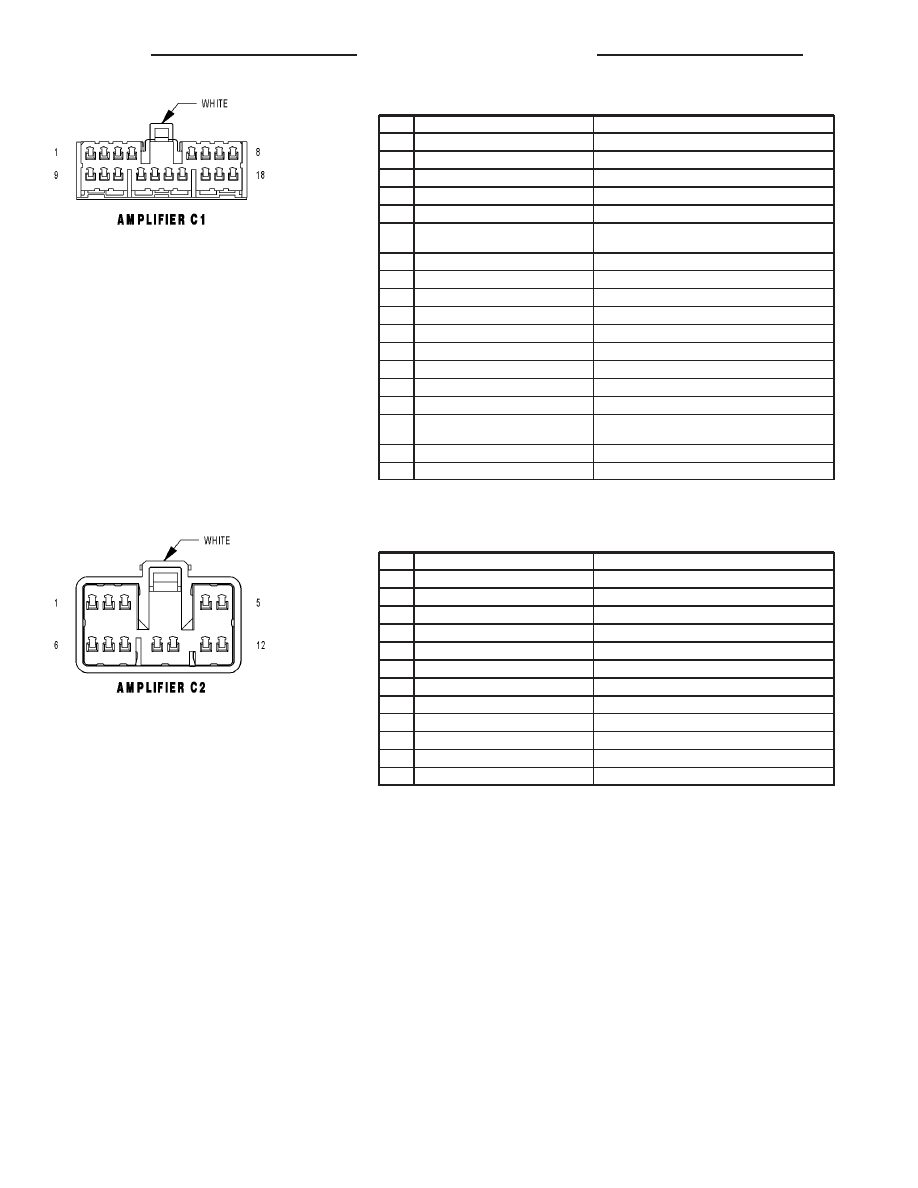

AMPLIFIER C1 - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

A116 16YL/RD

FUSED B(+)

2

-

-

3

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

4

X391 18DG/WT

AMPLIFIED SUBWOOFER 2 (-)

5

X205 18GY/LG

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

6

X200 18GY/DB

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER
(+)

7

X202 18DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

8

X291 18GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

9

A116 16YL/RD

FUSED B(+)

10

-

-

11

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

12

X301 18GY/WT

AMPLIFIED SUBWOOFER 2 (+)

13

X296 18DG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

14

X206 18DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

15

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

16

X290 18GY/OR

AMPLIFIED CENTER INSTRUMENT PANEL SPEAKER
(-)

17

X292 18DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

18

X201 18GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

AMPLIFIER C2 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG

RADIO LEFT AUDIO (+)

2

X55 20DG/BR

RADIO LEFT AUDIO (-)

3

X704 20DG/YL (HANDS FREE)

RIGHT AUDIO OUTPUT

4

Z513 16BK

GROUND

5

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

6

X56 20GY/BR

RADIO RIGHT AUDIO (-)

7

X54 20GY

RADIO RIGHT AUDIO (+)

8

X703 20DG/OR (HANDS FREE)

LEFT AUDIO OUTPUT

9

X400 20GY/WT (NAVIGATION)

NAVIGATION AUDIO (+)

10

X940 20GY/LB (NAVIGATION)

NAVIGATION AUDIO (-)

11

Z516 16BK/GY

GROUND

12

D25 20WT/VT

PCI BUS

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

CS
