WASHER PUMP MOTOR

REMOVAL

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Hoist vehicle.
(3) Turn the front of the left wheel inward.
(4) Loosen inner splash shield enough to gain

access to the washer reservoir.

(5) Disconnect

the

electrical

connector

to

the

washer pump motor.

(6) Disconnect the washer hose to the washer

pump.

(7) Pull the washer pump motor from the reservoir

(Fig. 17).

NOTE: Make sure to use a new grommet when
installing a new pump, or even reinstalling the old
pump back into the reservoir.

INSTALLATION

NOTE: Make sure to use a new grommet when
installing a new pump, or even reinstalling the old
pump back into the reservoir.

(1) With new grommet installed, position the

washer pump motor in grommet and firmly snap into
place (Fig. 17).

(2) Connect the washer pump motor electrical con-

nector.

(3) Connect the washer hose to the washer pump

motor.

(4) Install inner splash shield.
(5) Lower vehicle from hoist.
(6) Connect the battery negative cable.
(7) Top off washer fluid reservoir.
(8) Close hood.
(9) Verify vehicle and system operation.

WASHER RESERVOIR

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Hoist vehicle.
(3) Remove screws at the left wheel opening splash

shield.

(4) Remove the lower fascia push pins.
(5) Remove upper bolts at ends (ears).
(6) Disengage lower fascia to grille clips.
(7) Pull away fascia as necessary to access reser-

voir.

(8) Disconnect the hoses and electrical connectors

from the reservoir.

(9) Remove three retaining bolts (Fig. 18).
(10) Pull reservoir from filler tube.
(11) Transfer pumps. Make sure to use a new

grommet.

(12) Transfer sensor. Make sure to use a new

grommet.

(13) Drain fluid into new reservoir.

INSTALLATION

(1) Drain fluid into new reservoir.
(2) Transfer sensor. Make sure to use a new grom-

met.

(3) Transfer pumps. Make sure to use a new grom-

met.

(4) Slip reservoir onto filler tube.
(5) Install the three reservoir mounting bolts (Fig.

18).

(6) Connect the hoses and electrical connectors to

the reservoir.

(7) Engage lower fascia to grille clips.
(8) Install the upper bolts at ends (ears).
(9) Install the lower fascia push pins.
(10) Install the screws at the left wheel opening

splash shield.

(11) Remove vehicle off of hoist.
(12) Connect the battery negative cable.
(13) Verify vehicle and system operation.
(14) Top off washer fluid.
(15) Close hood.

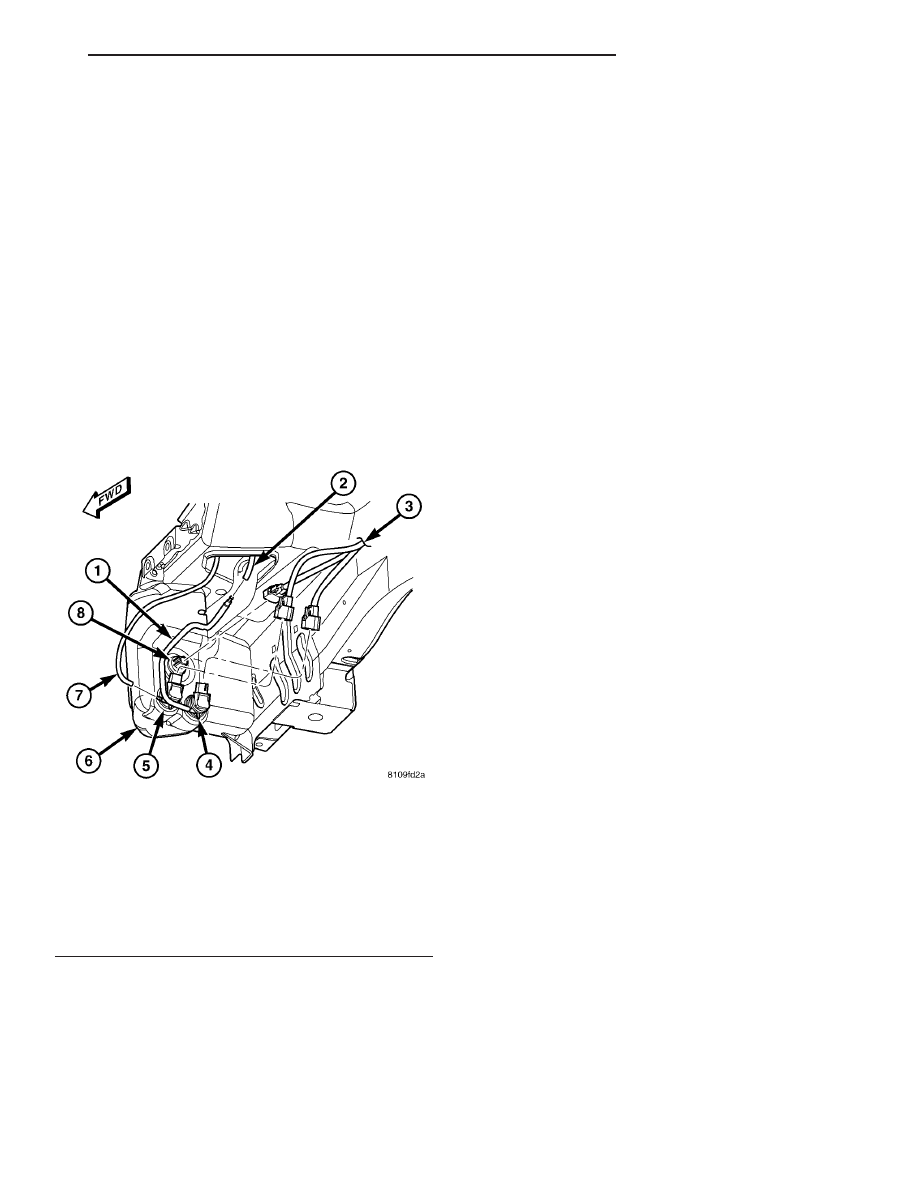

Fig. 17 WASHER PUMP MOTOR AND WASHER

FLUID LEVEL SWITCH - REMOVE/INSTALL

1 - FLOOR PAN HOSE AND CONNECTOR ASSEMBLY
2 - FLOOR PAN HOSE AND CONNECTOR ASSEMBLY
3 - FRONT END LIGHTING
4 - REAR WASHER PUMP MOTOR
5 - FRONT WASHER PUMP MOTOR
6 - WASHER RESERVOIR
7 - WINDSHIELD WASHER HOSE
8 - WASHER FLUID LEVEL SWITCH

CS

WIPERS/WASHERS

8R - 21

WASHER RESERVIOR FILLER
TUBE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Hoist vehicle.
(3) Remove screws at the left wheel opening splash

shield.

(4) Remove the lower fascia push pins.
(5) Remove upper bolts at ends (ears).
(6) Disengage lower fascia to grille clips.
(7) Pull away fascia as necessary to access reser-

voir.

(8) Remove three reservoir retaining bolts (Fig.

18).

(9) Lower reservoir from filler tube.
(10) Remove the one retaining bolt at upper filler

tube (Fig. 18).

(11) Maneuver tube from engine compartment.

INSTALLATION

(1) Maneuver tube into mounting location within

engine compartment.

(2) Install the one retaining bolt at upper filler

tube (Fig. 18).

(3) Slip reservoir up into filler tube.
(4) Install the three reservoir mounting bolts (Fig.

18).

(5) Engage lower fascia to grille clips.
(6) Install the upper bolts at ends (ears).
(7) Install the lower fascia push pins.
(8) Install the screws at the left wheel opening

splash shield.

(9) Remove vehicle off of hoist.
(10) Connect the battery negative cable.
(11) Verify vehicle and system operation.
(12) Top off washer fluid.
(13) Close hood.

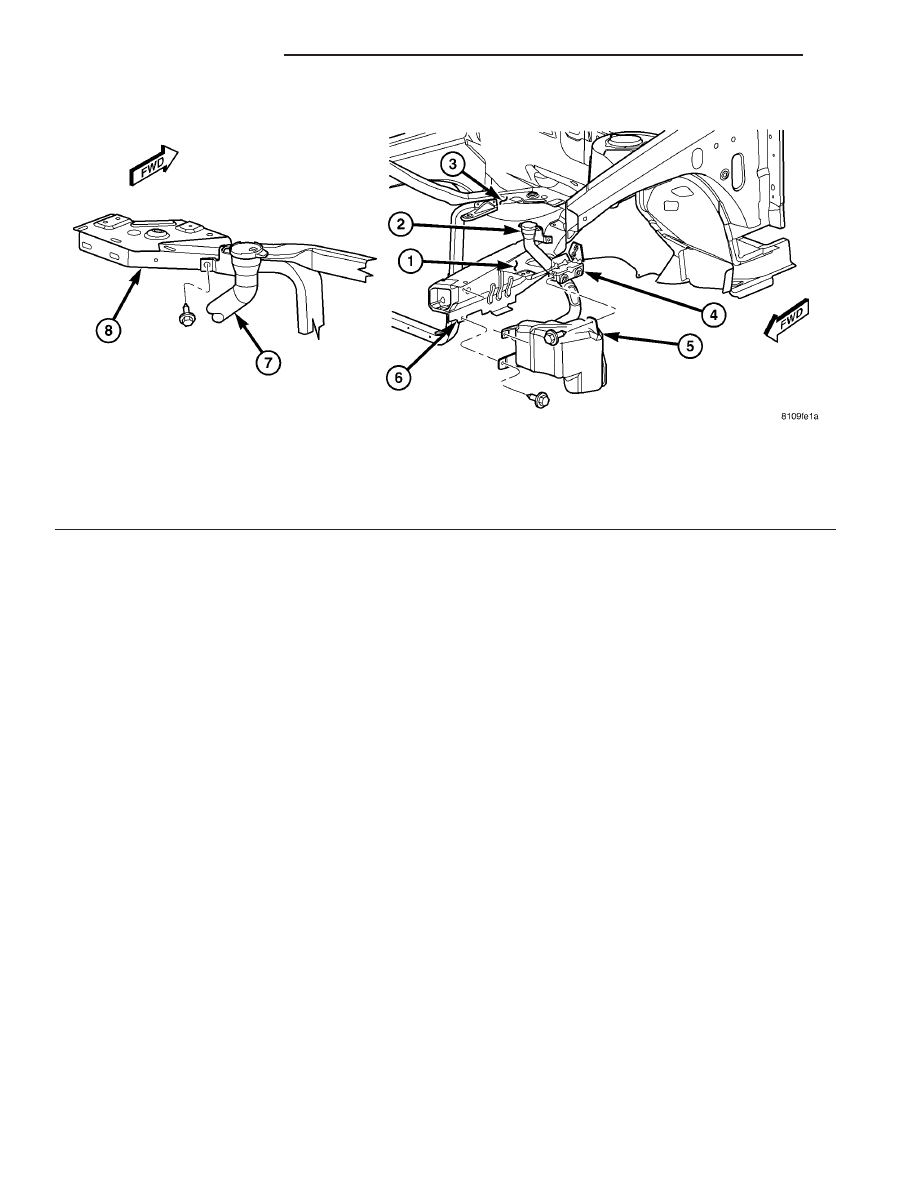

Fig. 18 FILLER TUBE AND WASHER RESERVOIR - REMOVE/INSTALL

1 - FRONT FENDER SIDE SHIELD PANEL

5 - RESERVOIR ASSEMBLY W/FILLER

2 - RESERVOIR ASSEMBLY W/FILLER

6 - SIDE FRONT RAIL REINFORCEMENT

3 - LOWER RADIATOR SUPPORT CROSSMEMBER

7 - RESERVOIR FILLER TUBE

4 - FRONT FENDER REINFORCEMENT BRACKET

8 - LOWER RADIATOR CROSSMEMBER

8R - 22

WIPERS/WASHERS

CS

WASHER RESERVOIR (Continued)

NAVIGATION/TELECOMMUNICATION

TABLE OF CONTENTS

page

page

NAVIGATION/TELECOMMUNICATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING -

TELECOMMUNICATION

. . . . . . . . . . . . . . . . . 2

ANTENNA - NAVIGATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

ANTENNA CABLE - NAVIGATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

HANDS FREE MODULE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

NAVIGATION UNIT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

NAVIGATION/
TELECOMMUNICATION

DESCRIPTION

WARNING: THIS VEHICLE CONTAINS MERCURY
ADDED

DEVICES

ADDED

BY

THE

MANUFAC-

TURER: NAVIGATION DISPLAY. REMOVE DEVICES
BEFORE VEHICLE DISPOSAL. UPON REMOVAL OF
DEVICES, PLEASE REUSE, RECYCLE, OR DISPOSE
OF AS HAZARDOUS WASTE.

NAVIGATION

A navigation system with a screen located in the

instrument cluster is an available option on this
model.

A five inch (127 mm) Thin Film Transistor (TFT)

screen mounted in the instrument cluster projects
color navigation information into the center of the
speedometer. The information includes maps, turn
identification, selection menus and instructions. The
system includes a variety of choices for selecting des-
tinations and routes.

The navigation system is operated using push-but-

tons located in the instrument panel switch pod. The
seven push-buttons have the following labels: NAV,
ENTER, CANCEL and four scroll arrows (left, right,
up and down). For a description of the instrument
panel switch pod (Refer to 8 - ELECTRICAL/IN-
STRUMENT

CLUSTER/INSTRUMENT

PANEL

SWITCH POD - DESCRIPTION).

The information is displayed in map format, as

turn-by–turn instruction or a combination of the two.
The system also provides audio prompts for turns

through the vehicle’s audio system, overriding all
other audio outputs (except hands free cellular sys-
tem) to the front speakers that are active at the
same time. Spoken prompts are recordings of a
human voice.

For diagnostic information on the instrument panel

switch pod (Refer to 8 - ELECTRICAL/INSTRU-
MENT CLUSTER/INSTRUMENT PANEL SWITCH
POD - DIAGNOSIS AND TESTING).

TELECOMMUNICATIONS

A hands-free cellular system is an available option

on this vehicle. It uses Bluetooth™ technology to pro-
vide wireless communication between the operator’s
compatible

cellular

telephone

and

the

vehicle’s

on-board receiver.

The system uses voice recognition technology to

control operation. The incoming voice is broadcast
through the vehicle’s radio speakers, automatically
overriding any other audio signals on the speakers
when the hands-free system is in use. A microphone
in the rearview mirror picks up vehicle occupant’s
voices. If a call is in progress when the ignition is
switched off, the hands-free system will continue to
operate for up to 45 seconds as part of the Accessory
Relay Delay function. Thereafter, the call can con-
tinue on the hand-held telephone.

The center console front storage compartment

includes a cellular telephone holder, but the system
will communicate with a telephone that is anywhere
within the vehicle. However, covering the hand held
phone or the hands-free phone module with a metal
object may block the signal. The system will recog-
nize up to seven telephones, each of which is given a
spoken identification by the user during the setup

CS

NAVIGATION/TELECOMMUNICATION

8T - 1

process. The system includes Spanish voice recogni-
tion in addition to English.

Two buttons on the rearview mirror, identified with

ISO icons, control the system: A

9phone9 button turns

the system on and off; a

9voice recognition9 (or voice

command) button prompts the hands-free system to
listen for a voice command.

OPERATION

NAVIGATION

The Navigation System uses a Global Positioning

System (GPS) antenna mounted under the instru-
ment panel to collect satellite data to compute the
position of the vehicle. A navigation unit uses the
satellite data to translate the vehicle location to lat-
itude and longitude coordinates. It combines the lat-
itude and longitude with proprietary map data from
a DVD unit to perform all system calculations and
display formatting. A single DVD disc contains map
information for the entire United States. The DVD
unit is mounted in the covered underfloor storage
compartment at the rear of the vehicle. The map
database information works with the application soft-
ware to perform the following operations:

• Map Guidance

• Vehicle Positioning

• Address Retrieval
The system provides the following additional capa-

bilities:

• Increase or decrease map scale using ENTER

and direction arrows

• Scroll through map to a desired destination and

press ENTER to begin routing

• Cancel route guidance

• Change language via the EVIC system using the

MENU and STEP buttons

• Change display measurement units using the

US/M button (Changes units for all displays in the
vehicle)

TELECOMMUNICATION

Two buttons on the rearview mirror, identified with

ISO icons, control the system: A

9phone9 button turns

the system on and off; a

9voice recognition9 (or voice

command) button prompts the hands-free system to
listen for a voice command. The system includes the
following features:

• Phonebook - Stores telephone numbers for later

recall by name or other verbal identification, called a
voice tag, and memory location.

• Four memory locations - Home, Work, Mobile

and Pager. A maximum of 32 unique names or voice
tags may be stored at the same time, with a different
number in each of the four memory locations.

• Voice tag dialing - Dials the number associated

with a voice tag and memory location.

• Digit dialing - Dials the telephone number by

recognizing the names of the digits as they are spo-
ken.

• Receiving calls - A voice prompt notifies the user

of an incoming call. Pressing the “phone” button
answers the call.

• Privacy Mode - Switches the call to the hand-

held telephone and the hands-free system and back
again using the “voice recognition” (or “voice com-
mand”) button and a voice command, if desired.

DIAGNOSIS AND TESTING -
TELECOMMUNICATION

Any diagnosis of the Telecommunication sys-

tem should begin with the use of the DRB III

t

diagnostic tool. For information on the use of
the DRB III

t, refer to the appropriate Diagnos-

tic Service Information.

For complete circuit diagrams, refer to the appro-

priate wiring information.

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

ELECTRICAL,

RESTRAINTS

BEFORE ATTEMPTING ANY STEERING WHEEL,
STEERING

COLUMN,

OR

INSTRUMENT

PANEL

COMPONENT DIAGNOSIS OR SERVICE. FAILURE
TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

8T - 2

NAVIGATION/TELECOMMUNICATION

CS

NAVIGATION/TELECOMMUNICATION (Continued)
