Chrysler Pacifica. Manual - part 537

SEAT BELT AND RETRACTOR - SECOND ROW

(1) Position seat belt and retractor in vehicle.
(2) Install the turning loop retaining bolt into the

C-pillar (Fig. 46). Torque bolt to 40 N·m (30 ft. lbs.)
and install seat belt turning loop cover.

(3) Install the two seat belt retractor mounting

bolts (Fig. 46). Torque bolts to 40 N·m (30 ft. lbs.).

(4) Install the lower quarter trim panel (Refer to

23 - BODY/INTERIOR/QUARTER TRIM PANEL -
INSTALLATION).

(5) Install the second and third row lower seat belt

anchor bolts (Fig. 46) and (Fig. 47). Torque bolts to
40 N·m (30 ft. lbs.) and then install lower anchor bolt
covers.

(6) Install the second and third row seats into

vehicle on the side that the seat belt and retractor
are being serviced.

(7) Connect the battery negative cable.
(8) Verify vehicle and system operation.
(9) Close hood.

SEAT BELT AND RETRACTOR - THIRD ROW

(1) Position seat belt and retractor in vehicle.
(2) Install the turning loop retaining bolt in the

D-pillar (Fig. 48). Torque bolt to 40 N·m (30 ft. lbs.)
and install seat belt turning loop cover.

(3) Install the two seat belt retractor mounting

bolts (Fig. 44). Torque bolts to 40 N·m (30 ft. lbs.).

(4) Install the B-pillar seat belt retaining ring onto

the seat belt webbing and then the retaining ring
screws to the D-pillar (Fig. 47).

(5) Install the upper D-pillar trim (Refer to 23 -

BODY/INTERIOR/D-PILLAR TRIM - INSTALLA-
TION).

(6) Install the lower quarter trim panel (Refer to

23 - BODY/INTERIOR/QUARTER TRIM PANEL -
INSTALLATION).

(7) Install the second and third row lower seat belt

anchor bolts and covers to the lower quarter trim
panel at the C (Fig. 46) and D-pillars (Fig. 47).

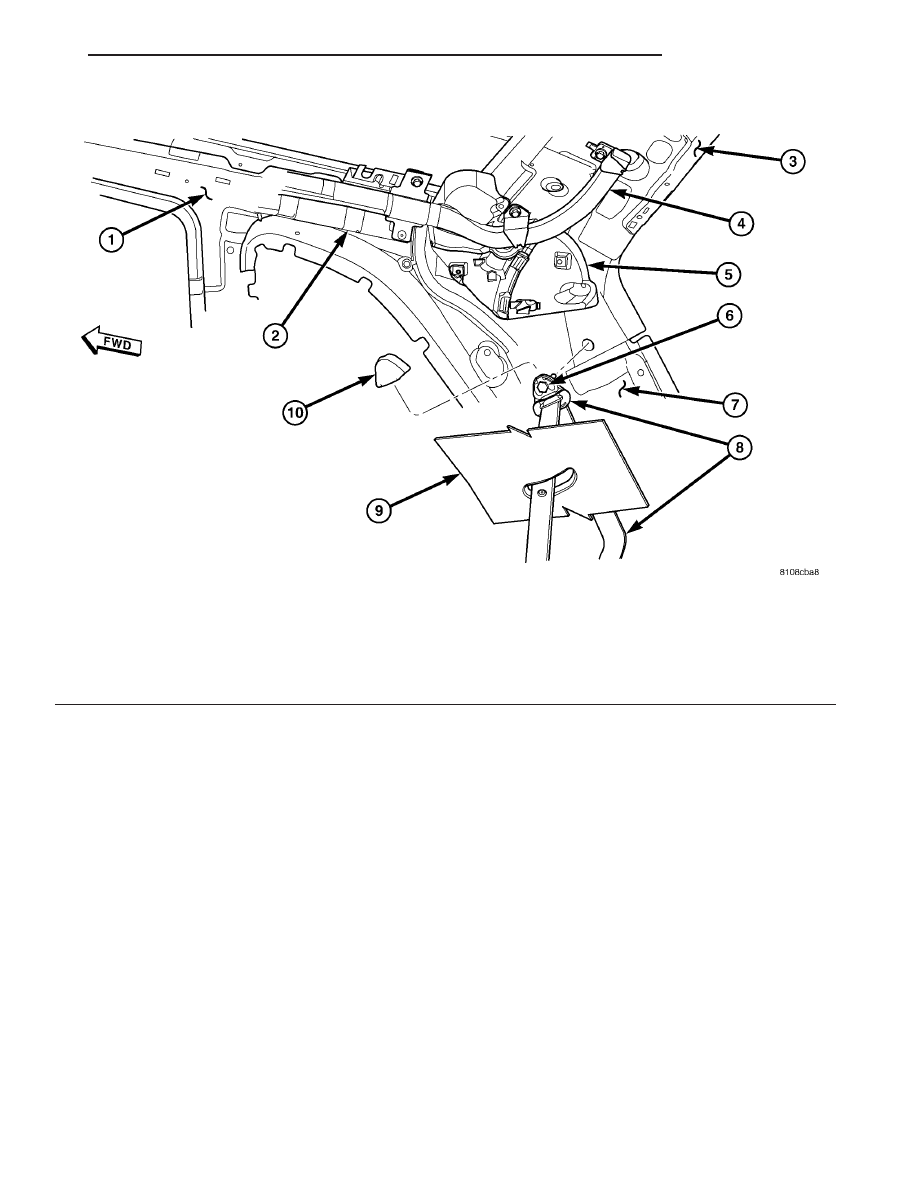

Fig. 48 SEAT BELT & RETRACTOR - 3RD ROW - UPPER - REMOVE/INSTALL

1 - UPPER QUARTER PANEL

6 - TURNING LOOP BOLT

2 - HEAD IMPACT COUNTER MEARURE RAIL - REAR

7 - D-PILLAR

3 - UPPER LIFTGATE OPENING

8 - TURNING LOOP AND SEAT BELT WEBBING

4 - CURTAIN AIRBAG

9 - UPPER D-PILLAR TRIM PANEL

5 - HEAD IMPACT COUNTER MEASURE D-PILLAR

10 - TURNING LOOP COVER

CS

RESTRAINTS

8O - 41

SEAT BELT & RETRACTOR (Continued)

(8) Install the second and third row seats to the

side of vehicle that the seat belt and retractor are
being serviced.

(9) Connect the battery negative cable.
(10) Verify vehicle and system operation.
(11) Close hood.

SEAT BELT BUCKLE

REMOVAL

SEAT BELT BUCKLE - FRONT

It may be necessary to remove the front seat to

remove buckle off mounting stud. If so, (Refer to 23 -
BODY/SEATS/SEAT - REMOVAL).

(1) Move seat to rearward most position.
(2) Remove buckle half retaining nut (Fig. 49).

(3) Carefully slide the buckle half off mounting

stud.

(4) Slide buckle half up through side cushion trim

and remove from seat.

SEAT BELT BUCKLE - SECOND ROW

(1) Remove second row seat from vehicle (Refer to

23 - BODY/SEATS/SEAT - REMOVAL).

(2) Separate seat riser/base from seat cushion

(Refer

to

23

-

BODY/SEATS/SEAT

RISER

-

REMOVAL).

(3) The second row seat belt buckle is placed in

between the seat riser and the cushion.

SEAT BELT BUCKLE - THIRD ROW

(1) Remove one screw to trim cover and remove

cover.

(2) Reach down between seats and remove the

buckle half retaining nut from the seat cushion
frame (Fig. 50).

(3) Slide the seat belt buckle off the mounting stud

and remove from vehicle (Fig. 51).

INSTALLATION

SEAT BELT BUCKLE - FRONT

(1) Slide buckle half down through side cushion

trim and onto the mounting stud.

WARNING: A thread locking compound is applied to
the threads at the factory. Once the retaining nut is
removed a thread locking compound should be
reapplied during installation.

(2) Install the buckle half retaining nut (Fig. 49).

Torque nut to 40 N·m (30 ft. lbs.).

(3) Move seat to original customer position.
It may have been necessary to remove the front

seat to remove buckle off mounting stud. If so, (Refer
to 23 - BODY/SEATS/SEAT - INSTALLATION).

SEAT BELT BUCKLE - SECOND ROW

(1) The second row seat belt buckle is placed in

between the seat riser and the cushion.

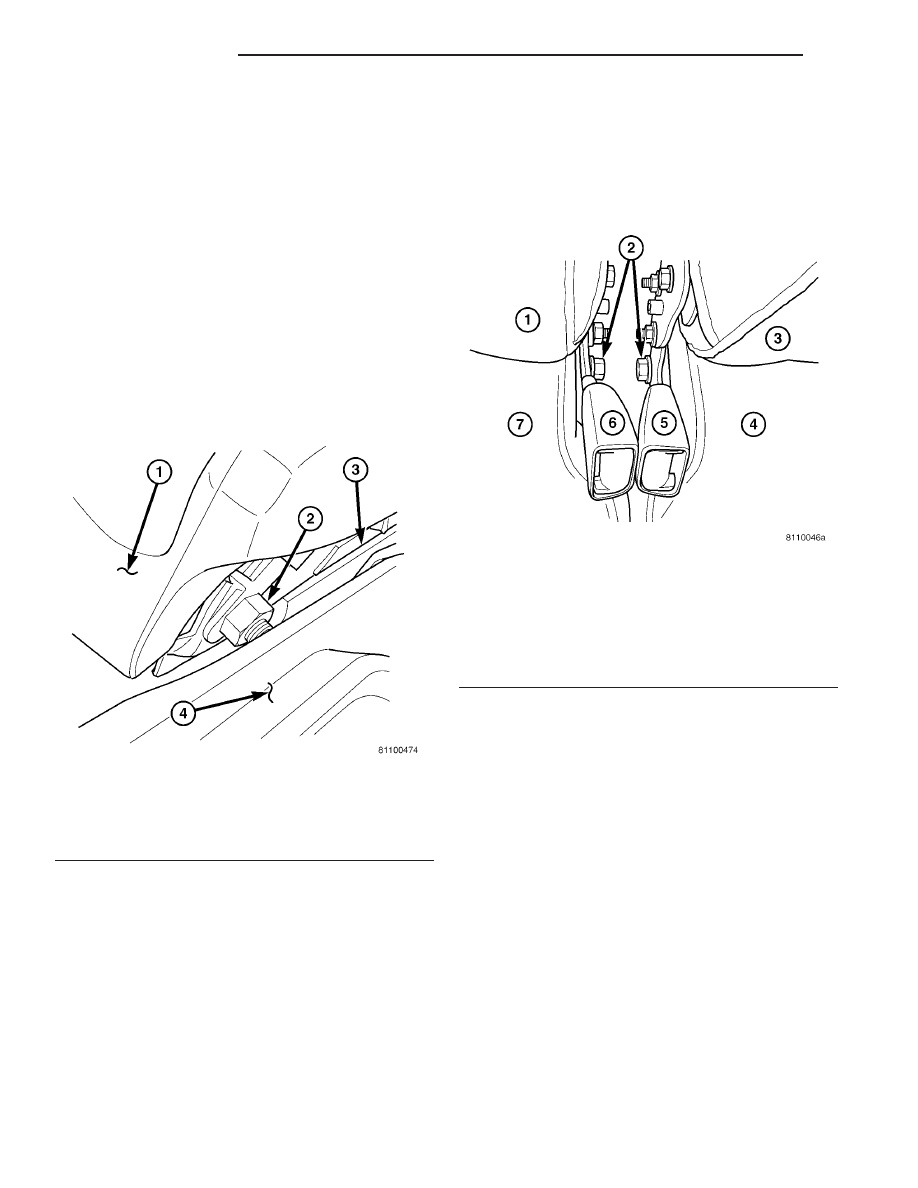

Fig. 49 SEAT BELT BUCKLE - FRONT

1 - SEAT ADJUSTER TRIM
2 - SEAT BELT BUCKLE RETAINING NUT
3 - SEAT ADJUSTER
4 - REAR FLOOR CONSOLE

Fig. 50 SEAT BELT BUCKLE - LOCATION

1 - RIGHT SEAT BACK
2 - SEAT BELT BUCKLE RETAINING NUTS
3 - LEFT SEAT BACK
4 - LEFT SEAT CUSHION
5 - LEFT SEAT BELT BUCKLE
6 - RIGHT SEAT BELT BUCKLE
7 - RIGHT SEAT CUSHION

8O - 42

RESTRAINTS

CS

SEAT BELT & RETRACTOR (Continued)

(2) Install the seat riser/base onto the seat cushion

(Refer to 23 - BODY/SEATS/SEAT RISER - INSTAL-
LATION).

(3) Install the second row seat into vehicle (Refer

to 23 - BODY/SEATS/SEAT - INSTALLATION).

SEAT BELT BUCKLE - THIRD ROW

(1) Slide the seat belt buckle onto the mounting

stud (Fig. 51).

WARNING: A thread locking compound is applied to
the threads at the factory. Once the retaining nut is
removed a thread locking compound should be
reapplied during installation.

(2) Reach down between seats and install the

buckle half retaining nut onto the seat cushion frame
(Fig. 50). Torque nut to 40 N·m (30 ft. lbs.).

(3) Install trim cover and retaining screw.

SEAT BELT HEIGHT
ADJUSTER

REMOVAL

(1) Gently pull inward on height adjuster knob

cover on the side of the vehicle that you wish to
remove the height adjuster.

(2) Remove upper B-pillar trim (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL).

(3) Remove turning loop to height adjuster retain-

ing bolt.

(4) Remove two mounting bolts to height adjuster

and remove from vehicle (Fig. 52).

INSTALLATION

(1) Position height adjuster in place and install the

two mounting bolts (Fig. 52).

(2) Install the turning loop to height adjuster

retaining bolt. Torque bolt to 40 N·m (30 ft. lbs.).

(3) Install the upper B-pillar trim (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

INSTALLATION).

(4) Position the height adjuster knob cover onto

the height adjuster knob and firmly snap into place.

(5) Verify system operation.

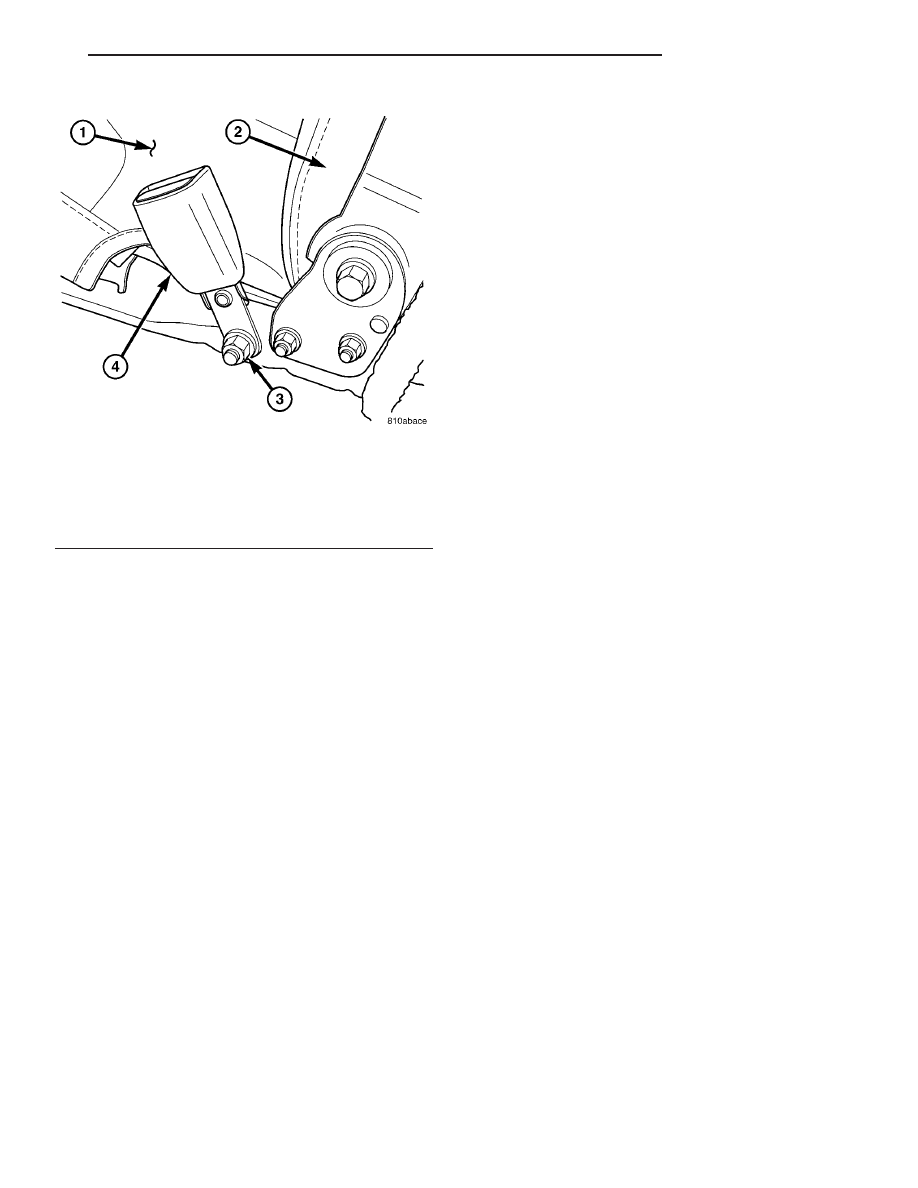

Fig. 51 SEAT BELT BUCKLE - THIRD SEAT -

REMOVE/INSTALL

1 - SEAT CUSHION
2 - SEAT BACK
3 - SEAT BELT BUCKLE RETAINING NUT
4 - SEAT BELT BUCKLE

CS

RESTRAINTS

8O - 43

SEAT BELT BUCKLE (Continued)

SEAT BELT HEIGHT
ADJUSTER KNOB COVER

REMOVAL

(1) Grasp the height adjuster knob cover and gen-

tly pull inward, separating it from the seat belt
height adjuster.

INSTALLATION

(1) Position the height adjuster knob cover onto

the height adjuster knob and firmly snap into place.

(2) Verify system operation.

SEAT BELT SWITCH

DESCRIPTION

The seat belt switch a Hall Effect-type sensor. This

sensor consists of a fixed-position, Hall Effect Inte-
grated Circuit chip and a small permanent magnet

that is integral to the driver side front seat belt
buckle. The seat belt switch is connected to the vehi-
cle electrical system through a two-lead pigtail wire
and connector on the driver side front seat belt buck-
le-half, which is connected to a wire harness connec-
tor and take out of the body wire harness on vehicles
with manual seat adjusters, or to a connector and
take out of the power seat wire harness on vehicles
with power seat adjusters. A radio noise suppression
capacitor is connected in parallel with the integrated
circuit where the two pigtail wire leads connect to
the integrated circuit pins.

The seat belt switch cannot be adjusted or repaired

and, if faulty or damaged, the entire driver side front
seat belt buckle-half must be replaced.

OPERATION

The seat belt switch is designed to provide a status

signal to the seat belt switch sense input of the Occu-
pant Restraint Controller (ORC) indicating whether
the driver side front seat belt is fastened. The ORC

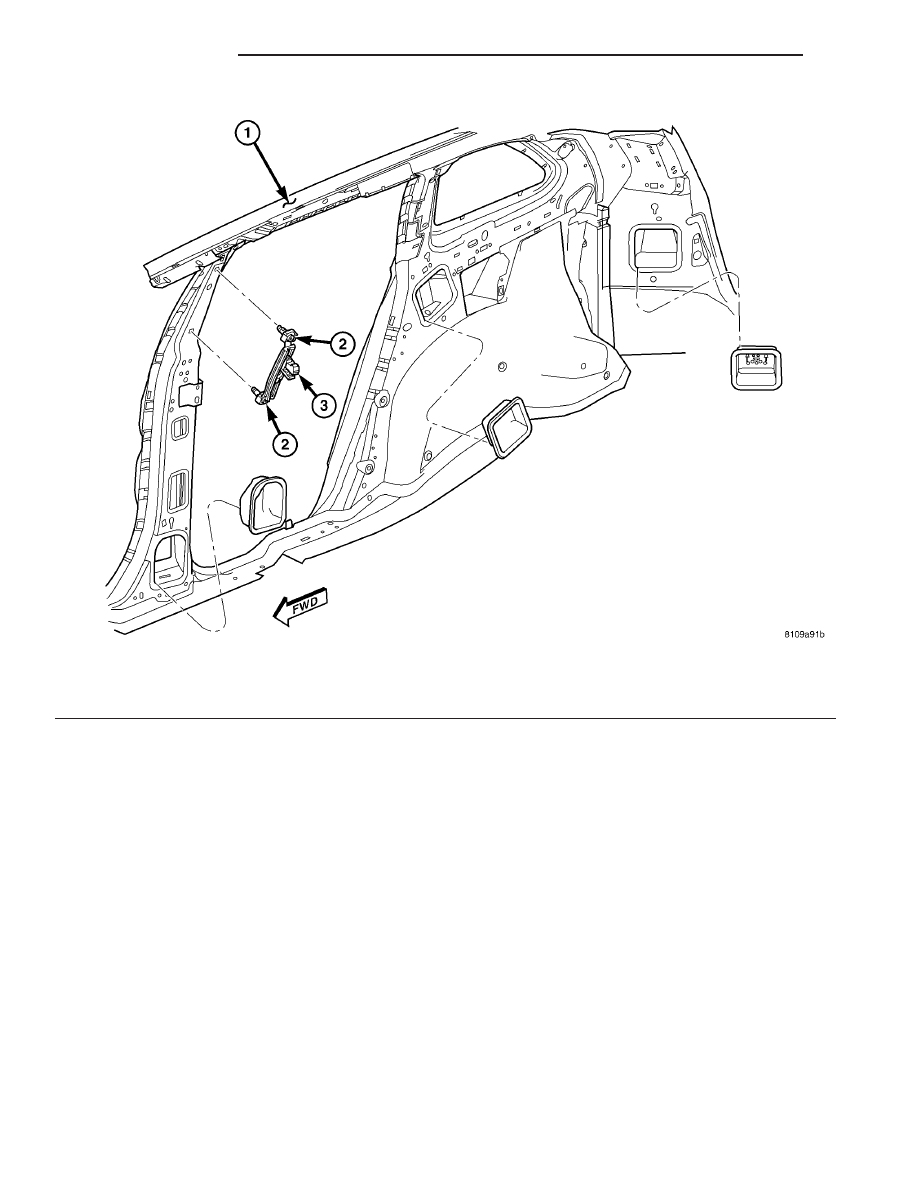

Fig. 52 SEAT BELT HEIGHT ADJUSTER - REMOVE/INSTALL

1 - ROOF RAIL ASSEMBLY

3 - SEAT BELT HEIGHT ADJUSTER

2 - SEAT BELT HEIGHT ADJUSTER MOUNTING BOLTS

8O - 44

RESTRAINTS

CS

SEAT BELT HEIGHT ADJUSTER (Continued)
