Chrysler Pacifica. Manual - part 532

to breath. If the irritation is not alleviated by these
actions, contact a physician.

REMOVAL

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Wait two minutes for the system reserve capac-

itor to discharge before beginning any system or com-
ponent service.

(3) Remove the two retaining screws to the driver

airbag from the rear of the steering wheel (Fig. 19).

(4) Disconnect the two squib connectors from the

back of the driver airbag (Fig. 19).

(5) Remove driver airbag from vehicle.
When replacing a driver airbag, the new airbag

will come with the trim cover and horn included. If
undeployed, they need not be transferred to the new
airbag.

INSTALLATION

When replacing a driver airbag, the new airbag

will come with the trim cover and horn included. If
undeployed, they need not be transferred to the new
airbag.

(1) Connect the two squib connectors to the back of

the driver airbag (Fig. 19).

(2) Install the driver airbag into the steering

wheel cavity.

(3) Install the two retaining screws to the driver

airbag in the rear of the steering wheel (Fig. 19).

WARNING: DO NOT CONNECT THE BATTERY NEG-
ATIVE

CABLE.

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS - DIAGNOSIS AND TESTING - AIRBAG
SYSTEM)

FIRST.

FAILURE

TO

DO

SO

COULD

RESULT IN OCCUPANT PERSONAL INJURY OR
DEATH.

(4) Verify vehicle and system operation.
(5) Close hood.

DRIVER AIRBAG TRIM COVER

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable.

(3) Wait two minutes for the system reserve capac-

itor to discharge before servicing any airbag compo-
nents.

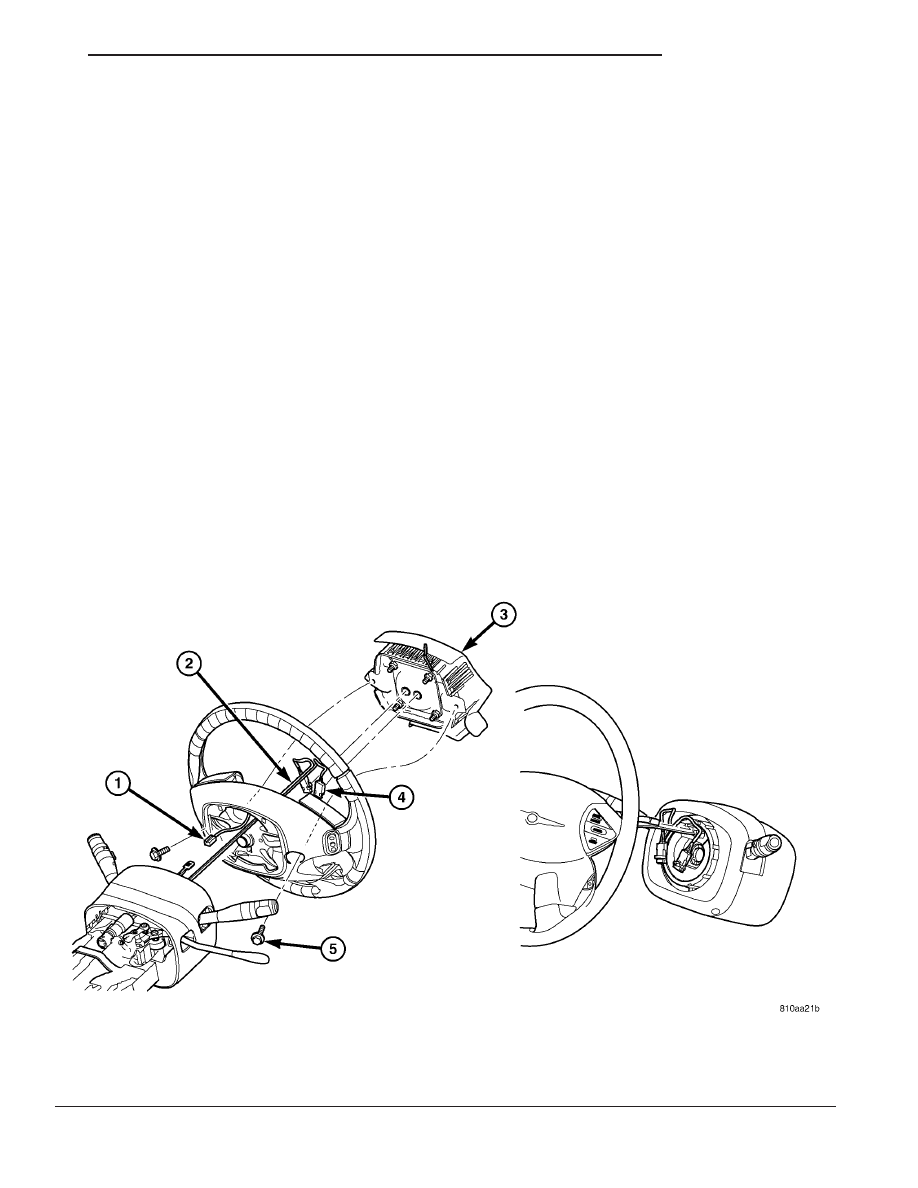

Fig. 19 DRIVER AIRBAG - REMOVE/INSTALL

1 - HORN CONNECTOR

4 - DRIVER AIRBAG SQUIB CONNECTOR

2 - DRIVER AIRBAG SQUIB CONNECTOR

5 - DRIVER AIRBAG RETAINING SCREWS

3 - DRIVER AIRBAG

CS

RESTRAINTS

8O - 21

DRIVER AIRBAG (Continued)

(4) Remove the driver airbag (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/DRIVER

AIRBAG

-

REMOVAL).

(5) With driver airbag removed, pick a corner and

push down on the inflator or latch hook mounting
plate until the latch hooks push out of the driver air-
bag cover (Fig. 20) and (Fig. 21).

(6) Remove driver airbag from driver airbag cover

(Fig. 22).

INSTALLATION

(1) Place driver airbag into new driver airbag trim

cover. Be careful not to pinch airbag cushion between
latch hook mounting plate and cover.

(2) Push down on the latch hook mounting plate

and guide the latch hooks into the slots on the driver
airbag trim cover.

(3) Make sure that the horn wire leads are prop-

erly routed (Fig. 23).

(4) Once all the latch hooks have been started,

grasp the driver airbag with both hands. Apply pres-
sure with thumbs on front of airbag and with finger-
tips grasping the sides of the airbag trim cover, push
thumbs while pulling fingertips, seating the latch
hooks in the latch windows (Fig. 24).

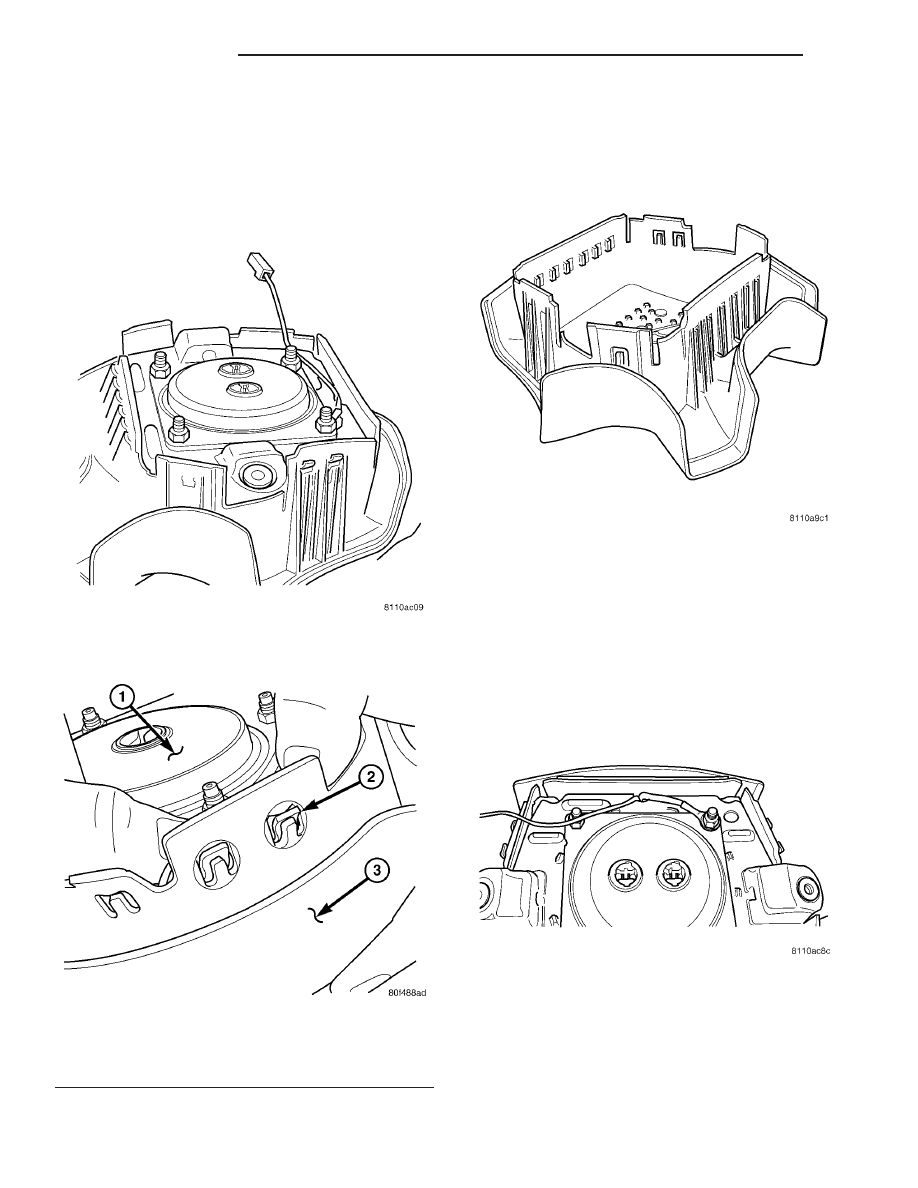

Fig. 20 DRIVER AIRBAG TRIM COVER LATCH

HOOKS

Fig. 21 UNLATCH DAB TRIM COVER - TYPICAL

1 - INFLATOR OR LATCH HOOK MOUNTING PLATE
2 - LATCH HOOK
3 - DRIVER AIRBAG COVER

Fig. 22 DRIVER AIRBAG TRIM COVER

Fig. 23 HORN WIRE ROUTING

8O - 22

RESTRAINTS

CS

DRIVER AIRBAG TRIM COVER (Continued)

(5) Install the driver airbag (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/DRIVER AIRBAG - INSTAL-
LATION).

WARNING: DO NOT CONNECT THE BATTERY NEG-
ATIVE

CABLE.

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS - DIAGNOSIS AND TESTING - AIRBAG
SYSTEM)

FIRST.

FAILURE

TO

DO

SO

COULD

RESULT IN OCCUPANT PERSONAL INJURY OR
DEATH.

KNEE BLOCKER AIRBAG

DESCRIPTION

The Knee Blocker Airbag (Fig. 25) and (Fig. 26) is

located on the driver side of the vehicle beneath the
instrument panel steering column outer cover (Fig.
27).

The knee blocker airbag includes one reaction plate

and one load plate, within which the cushion and
inflator are mounted and sealed. Following a knee
blocker airbag deployment, the knee blocker airbag
and instrument panel assembly must be replaced.
Refer to the proper Body Diagnostic Procedures man-
ual for diagnosis and testing.

OPERATION

The knee blocker airbag is equipped with a single

inflator. When the ORC sends the proper electrical
signals to the initiator, the electrical energy gener-

ates enough heat to initiate a small pyrotechnic
charge which, in turn ignites chemical pellets within
the inflator. Once ignited, these chemical pellets burn
rapidly and produce a large quantity of inert gas.
The inflator is sealed to the back of the airbag hous-
ing and a diffuser in the inflator directs all of the
inert gas into the airbag cushion, causing the cushion
to inflate. As the cushion inflates, the knee blocker
airbag trim deploy. Following an airbag deployment,
the airbag cushion quickly deflates by venting the

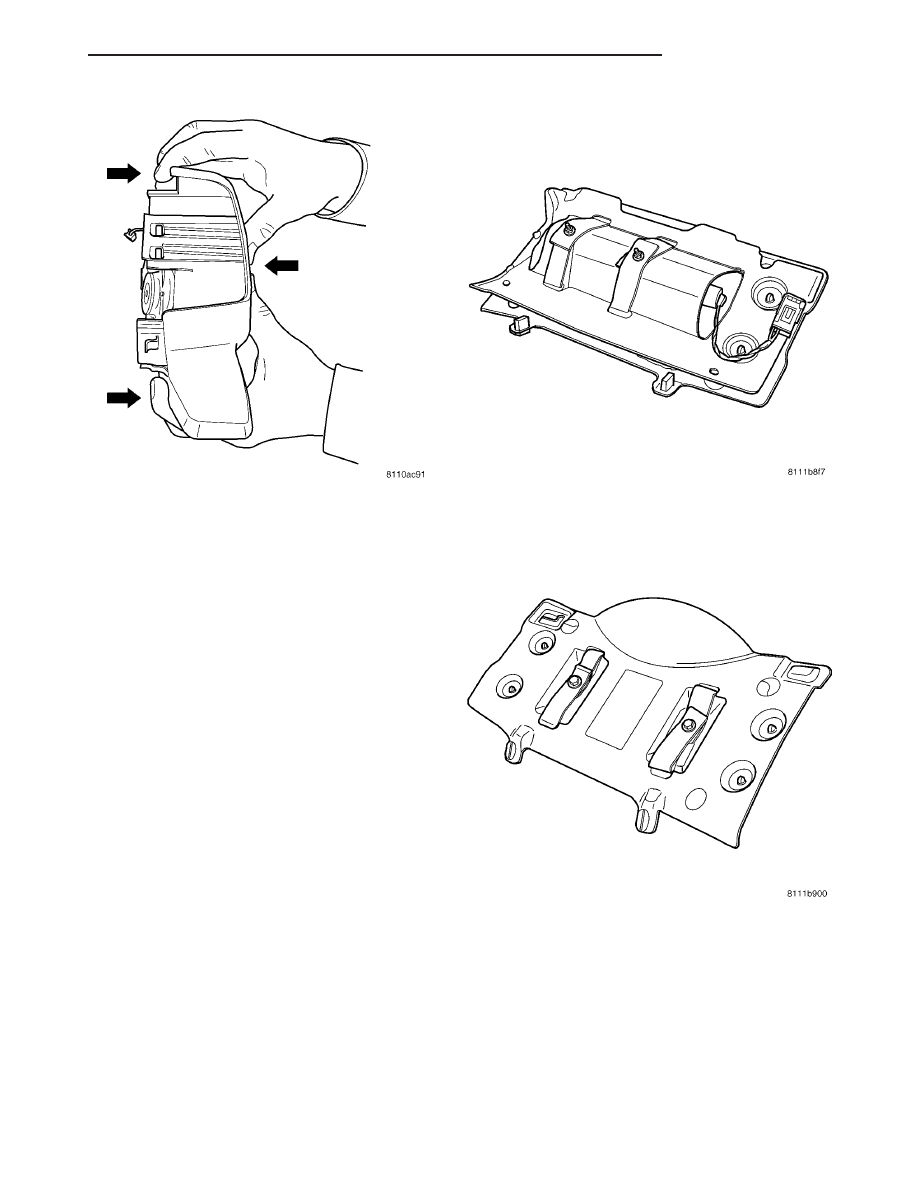

Fig. 24 SECURE AIRBAG TRIM COVER LATCH

HOOKS

Fig. 25 KNEE BLOCKER AIRBAG - REAR

Fig. 26 KNEE BLOCKER AIRBAG - FRONT

CS

RESTRAINTS

8O - 23

DRIVER AIRBAG TRIM COVER (Continued)

inert gas towards the instrument panel through vent
holes within the fabric used to construct the back
panel of the airbag cushion.

Some of the chemicals used to create the inert gas

may be considered hazardous while in their solid
state before they are burned, but they are securely
sealed within the airbag inflator. Typically, the poten-
tially hazardous chemicals are burned during an air-
bag deployment event.

The inert gas that is produced when the chemicals

are burned is harmless. However, a small amount of

residue from the burned chemicals may cause some
temporary discomfort if it contacts the skin, eyes, or
breathing passages. If skin or eye irritation is noted,
rinse the affected area with plenty of cool, clean
water. If breathing passages are irritated, move to
another area where there is plenty of clean, fresh air
to breath. If the irritation is not alleviated by these
actions, contact a physician.

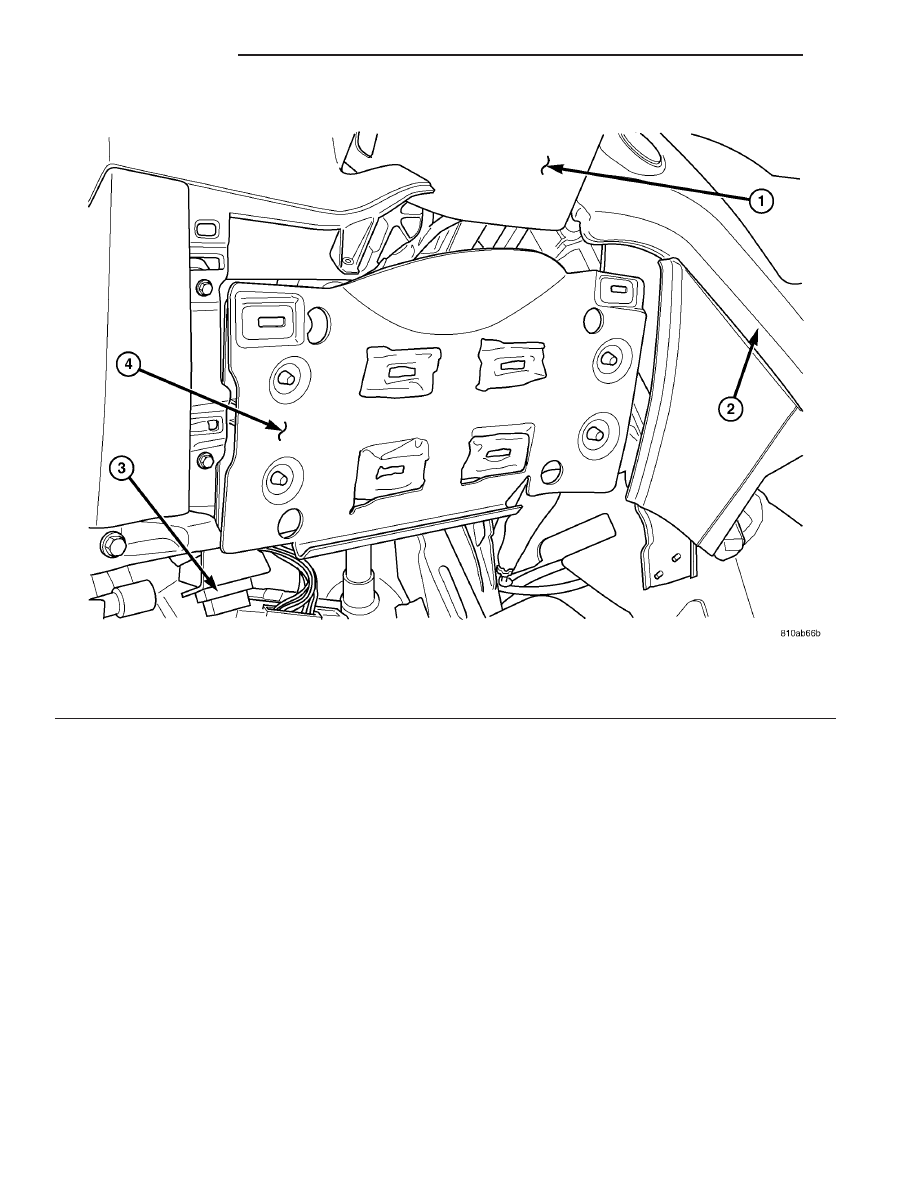

Fig. 27 KNEE BLOCKER AIRBAG - LOCATION

1 - STEERING COLUMN

3 - DATA LINK CONNECTOR

2 - INSTRUMENT PANEL CENTER STACK

4 - KNEE BLOCKER AIRBAG
