REMOVAL

(1) Open hood, disconnect and isolate the battery

negative cable.

(2) Remove

the

two

headlamp

unit

retaining

screws (Fig. 23).

(3) Gently pull headlamp unit forward, unsnap-

ping it from the lower retaining clip (Fig. 24). Be
careful not to damage lower retaining clip upon
removal.

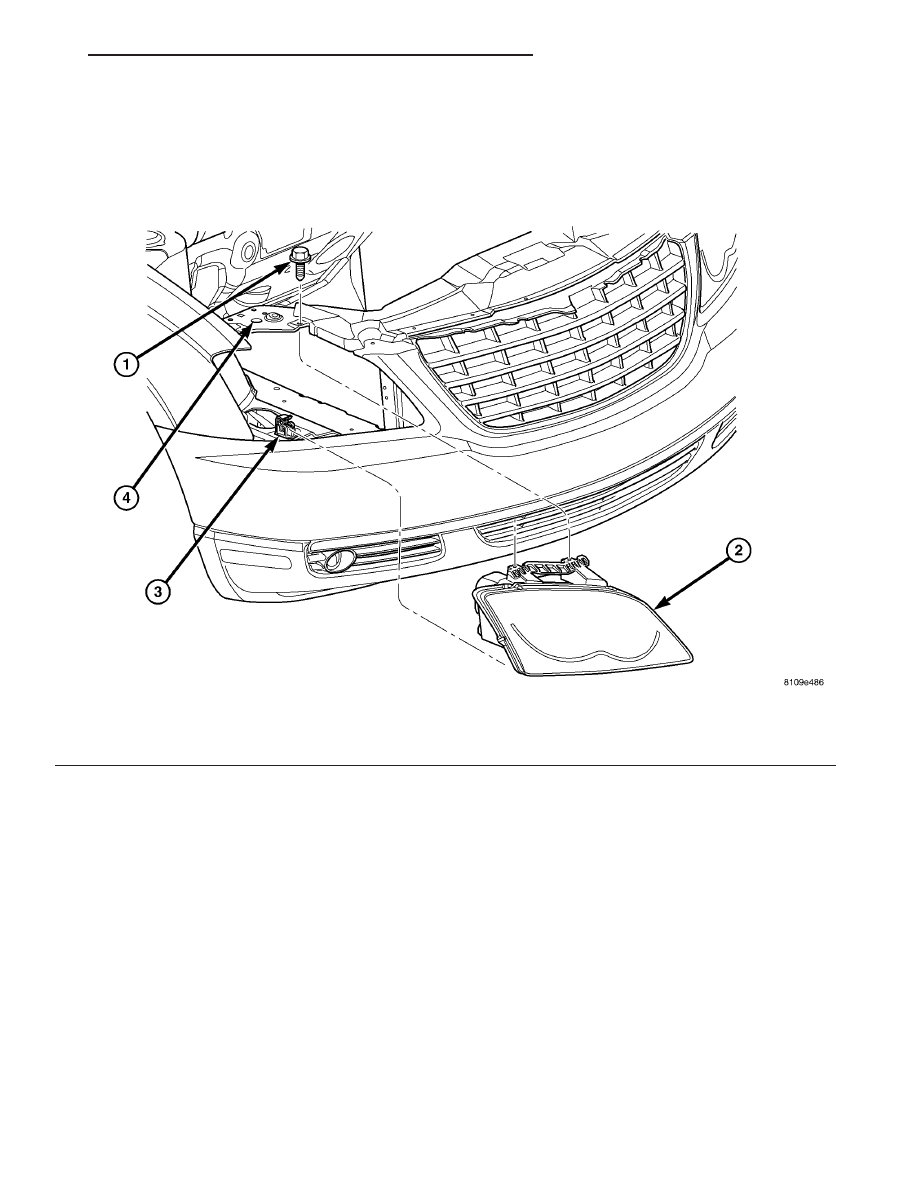

Fig. 23 HEADLAMP UNIT MOUNTING - REMOVE/INSTALL

1 - HEADLAMP UNTI RETAINING SCREW

3 - LOWER HEADLAMP UNIT RETAINING CLIP

2 - HEADLAMP UNIT

4 - VERTICAL HEADLAMP ADJUSTMENT SCREW

CS

LAMPS/LIGHTING - EXTERIOR

8L - 19

HEADLAMP UNIT (Continued)

(4) Disconnect the headlamp unit electrical connec-

tor (Fig. 24).

(5) Transfer the lamps to the new headlamp unit if

replacing.

INSTALLATION

(1) Transfer the lamps to the new headlamp unit if

replacing.

(2) Connect the headlamp unit electrical connector

(Fig. 24).

(3) Gently place the headlamp unit into the body

opening. Make sure the lower retaining clip is placed
on the retaining bar on the bottom of the headlamp
unit (Fig. 24). Be careful not to damage lower retain-
ing clip upon installation.

(4) Install the two headlamp unit retaining screws

(Fig. 23).

(5) Connect the battery negative cable.
(6) Verify vehicle and system operation.
(7) Close hood.

LEFT MULTI-FUNCTION
SWITCH

DESCRIPTION

The left (lighting) multi-function switch is secured

to the left side of the multi-function switch mounting
housing at the top of the steering column, just below
the steering wheel (Fig. 25). The only visible compo-
nent of the left multi-function switch is the control
stalk that extends through a dedicated opening in
the left side of the steering column shrouds. The
remainder of the left multi-function switch is con-
cealed beneath the steering column shrouds. The
switch is secured to the multi-function switch mount-
ing housing near the top of the steering column by
two screws.

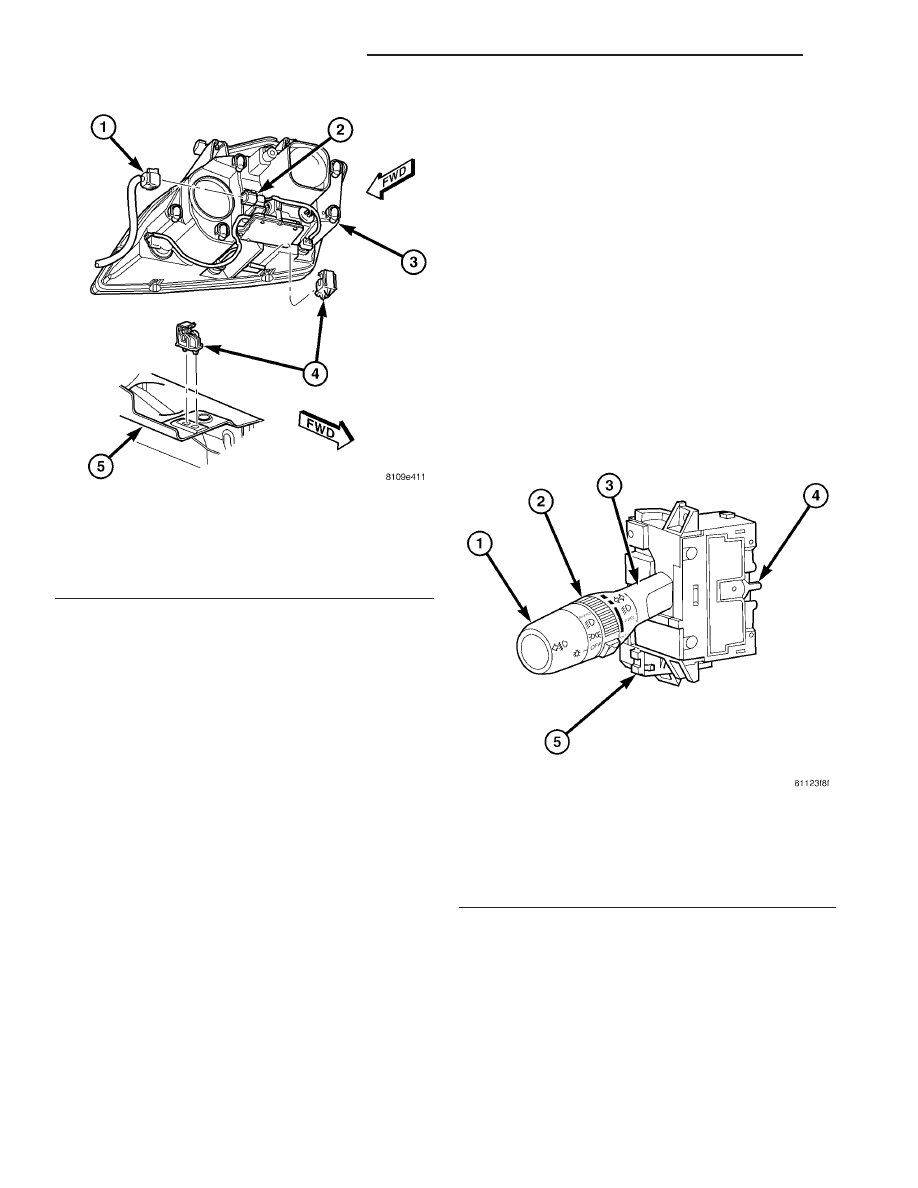

Fig. 24 HEADLAMP UNIT LOWER ATTACHMENT

1 - HEADLAMP UNIT BODY HARNESS CONNECTOR
2 - HEADLAMP UNIT ELECTRICAL CONNECTOR
3 - HEADLAMP UNIT
4 - LOWER HEADLAMP UNIT RETAINING CLIP
5 - HEADLAMP UNIT BODY OPENING

Fig. 25 LEFT (LIGHTING) MULTI-FUNCTION SWITCH

1 - EXTERIOR LIGHTING CONTROL
2 - INTERIOR LIGHTING CONTROL
3 - CONTROL STALK
4 - CANCEL ACTUATOR
5 - LEFT (LIGHTING) MULTI-FUNCTION SWITCH

8L - 20

LAMPS/LIGHTING - EXTERIOR

CS

HEADLAMP UNIT (Continued)

The control stalk has a control knob on its end

with a knurled face to allow it to be easily rotated.
Just below the control knob is a knurled control
sleeve. The left multi-function switch is the primary
control for the interior and exterior lighting systems,
and contains switches and circuitry to provide signals
to the Body Control Module (BCM).

The left (lighting) multi-function switch cannot be

adjusted or repaired. If any function of the switch is
faulty, or if the switch is damaged, the entire switch
unit must be replaced.

A single connector with eleven terminal pins is

located on the back of the switch housing and con-
nects the switch to the vehicle electrical system. The
left multi-function switch supports the following exte-
rior lighting functions:

• Auto Headlamps

• Front Fog Lamps

• Headlamps

• Headlamp Beam Selection

• Headlamp Optical Horn

• Park Lamps

• Turn Signal Control
The left multi-function switch also supports the fol-

lowing interior lighting functions:

• Panel Lamps Dimming

• Interior Lamps Defeat

• Interior Lamps On

• Parade Mode

OPERATION

The left multi-function switch uses a combination

of resistor multiplexed and conventionally switched
outputs to control the many functions and features it
provides using a minimal number of hard wired cir-
cuits. The switch is grounded to the chassis. The left
multi-function switch operates to control the many
exterior lighting functions and features it provides:

• Auto Headlamps - The automatic headlamps

feature is provided by the Body Control Module
(BCM), which monitors an input from a photodiode
sensor located in the Electrocromatic Mirror (ECM)
to detect ambient light levels whenever the ignition
switch is in the ON position. Based upon the multi-
plexed input from the left multi-function switch and
the input of the photodiode sensor, the BCM provides
a message to the IPM to illuminate or extinguish all
exterior lighting.

• Front Fog Lamps - The Body Control Module

(BCM) monitors the left multi-function switch then,
based upon that switched ground input, provides a
message to the IPM to illuminate or extinguish the
front fog lamps.

• Headlamps - The Body Control Module (BCM)

monitors the left multi-function switch then, provides

a message to the IPM to illuminate or extinguish the
headlamps.

• Headlamp Beam Selection - The Body Control

Module

(BCM)

monitors

the

left

multi-function

switch then, based upon that switched ground input,
provides a message to the IPM to activate the
selected headlamp beam.

• Headlamp Optical Horn - The Body Control

Module

(BCM)

monitors

the

left

multi-function

switch then, based upon that switched ground input,
provides a message to the IPM to activate the head-
lamp high beams.

• Park Lamps - The Body Control Module (BCM)

monitors the left multi-function switch then, based
upon that multiplexed input, provides a message to
the IPM to illuminate or extinguish the parking
lamps.

• Turn Signal Control - The left multi-function

switch control stalk actuates the turn signal switch.
The Body Control Module (BCM) monitors the left
multi-function switch then, based upon that multi-
plexed input, provides a variable voltage output to
control the lighting of the turn signals.

The left multi-function switch operates to control

the many interior lighting functions and features it
provides:

• Panel Lamps Dimming - The Body Control

Module

(BCM)

monitors

the

left

multi-function

switch then, based upon that multiplexed input, pro-
vides a variable voltage output through several panel
lamps driver circuits to control the lighting of many
incandescent panel lamps. The BCM also sends panel
lamps dimming messages over the Programmable
Communications Interface (PCI) data bus to other
modules to control Display lighting levels in those
modules.

• Interior Lamps Defeat - The Body Control

Module

(BCM)

monitors

the

left

multi-function

switch then, based upon that multiplexed input,
internally disables the function the BCM normally
provides to control the illumination of the interior
lamps.

• Interior Lamps On - The Body Control Module

(BCM) monitors the left multi-function switch then,
based upon that multiplexed input, provides a control
output to activate all of the interior lamp circuits.

• Parade Mode - The Body Control Module

(BCM) monitors the left multi-function switch then,
based upon that multiplexed input, provides a volt-
age output through several panel lamps driver cir-
cuits to control the lighting of many incandescent
panel lamps. The BCM also sends panel lamps dim-
ming messages over the Programmable Communica-
tions Interface (PCI) data bus to other modules on
the bus to control lighting levels in those modules.

CS

LAMPS/LIGHTING - EXTERIOR

8L - 21

LEFT MULTI-FUNCTION SWITCH (Continued)

DIAGNOSIS AND TESTING - LEFT MULTI-
FUNCTION SWITCH

Refer to the appropriate wiring information.
(1) Disconnect and isolate the battery negative

cable. Disconnect the instrument panel wire harness
connector from the multi-function switch connector.

(2) Using an ohmmeter, perform the continuity

and resistance tests at the terminals in the left
multi-function switch connector (refer to wiring for
appropriate connector views) as shown in the LEFT
MULTI-FUNCTION SWITCH CONTINUITY/RESIS-
TANCE TEST table.

LEFT MULTI-FUNCTION SWITCH CONTINUITY/RESISTANCE TEST

TURN SIGNAL SWITCH

SWITCH POSITION

CONTINUITY BETWEEN

Neutral

No Related Continuity

Left

Pins 2 & 8

Right

Pins 2 & 7

Neutral

Pins 2 & 9

EXTERIOR LIGHTING SWITCH

SWITCH POSITION

CONTINUITY

BETWEEN

RESISTANCE

BETWEEN

RESISTANCE

Off

-

Pins 4 & 11

3743 - 3824

V

Park Lamps On

-

Pins 4 & 11

901 - 926

V

Head Lamps On

-

Pins 4 & 11

345 - 358

V

Auto Headlamps On

-

Pins 4 & 11

74 - 81

V

Fog Lamps

Pins 1 & 4

-

-

Optical Horn

Pins 2 & 5

-

-

High Beam

Pins 2 & 6

-

-

INTERIOR LIGHTING SWITCH

Dome Lamp Disable

On

-

Pins 4 & 10

63 - 70

V

Panel Lamps

Dimming Position 1

-

Pins 4 & 10

198 - 208

V

Dimming Position 2

-

Pins 4 & 10

551 - 569

V

Dimming Position 3

-

Pins 4 & 10

905 - 929

V

Dimming Position 4

-

Pins 4 & 10

1258 - 1290

V

Dimming Position 5

-

Pins 4 & 10

1611 - 1651

V

Dimming Position 6

-

Pins 4 & 10

1965 - 2011

V

Parade Mode On

-

Pins 4 & 10

3534 - 3611

V

Dome Lamp Enable

On

-

Pins 4 & 10

7811 - 7974

V

(3) If the left multi-function switch fails any of the

continuity or resistance tests, replace the switch
(Refer to 8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/MULTI-FUNCTION

SWITCH

-

REMOVAL).

8L - 22

LAMPS/LIGHTING - EXTERIOR

CS

LEFT MULTI-FUNCTION SWITCH (Continued)
