(6) Remove cover from battery cable on rear of

generator (Fig. 11).

(7) Remove the positive battery cable from rear of

generator.

(8) Remove the accessory drive belt (Fig. 12), refer

to (Refer to 7 - COOLING/ACCESSORY DRIVE/
DRIVE BELTS - REMOVAL).

(9) Remove the 3 mounting bolts for the power

steering assembly (Fig. 13).

(10) Relocate the power steering assembly (Fig.

14).

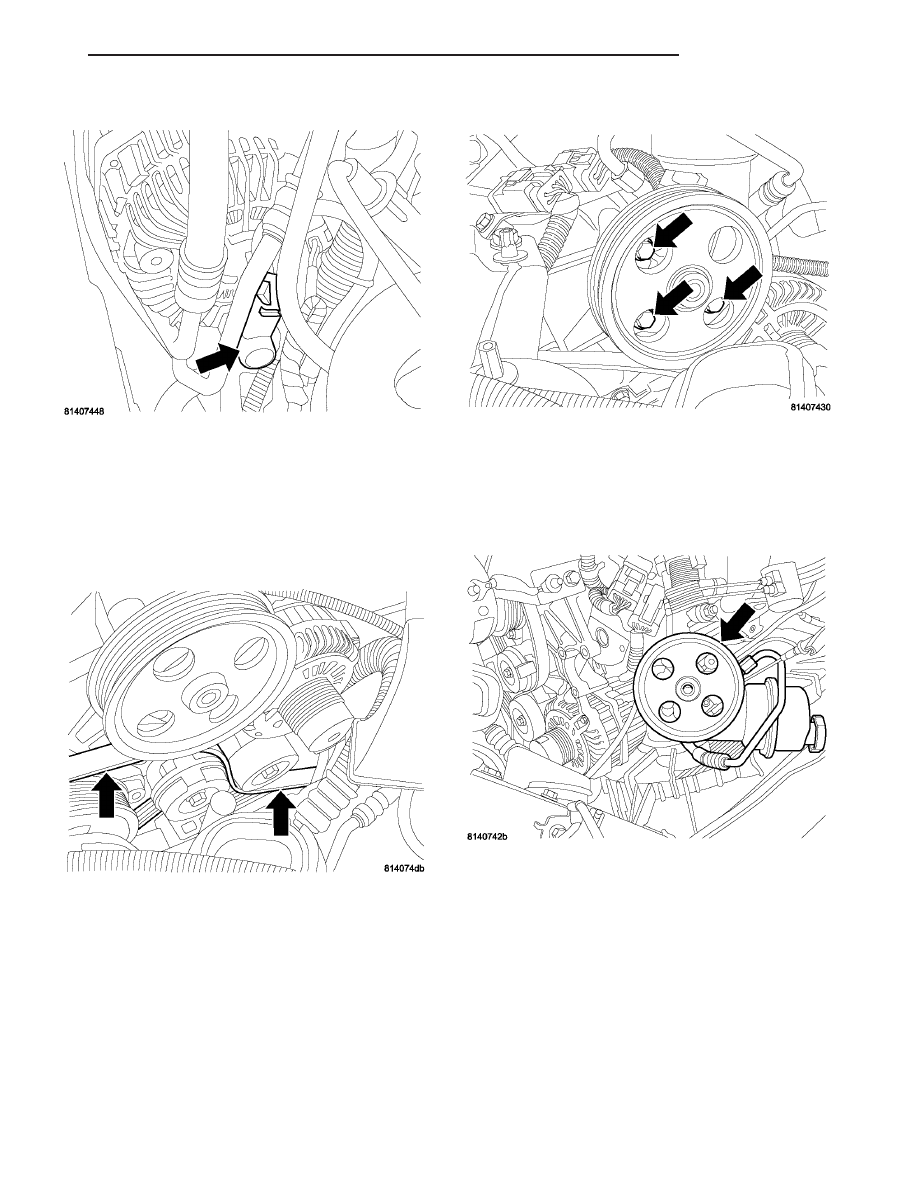

Fig. 11 GENERATOR BATTERY CONNECTION

COVER

Fig. 12 DRIVE BELT REMOVED

Fig. 13 POWER STEERING PUMP MOUNTING

BOLTS

Fig. 14 POWER STEERING PUMP RELOCATION

CS

CHARGING

8F - 21

GENERATOR (Continued)

(11) Remove the idler pulley/lower mounting bolt

for generator (Fig. 15). This will be removed with
generator assembly.

(12) Remove the rear mounting bolt (Fig. 16).

(13) Remove the upper mounting bolt (Fig. 17).

(14) Remove generator and idler pulley (Fig. 18).

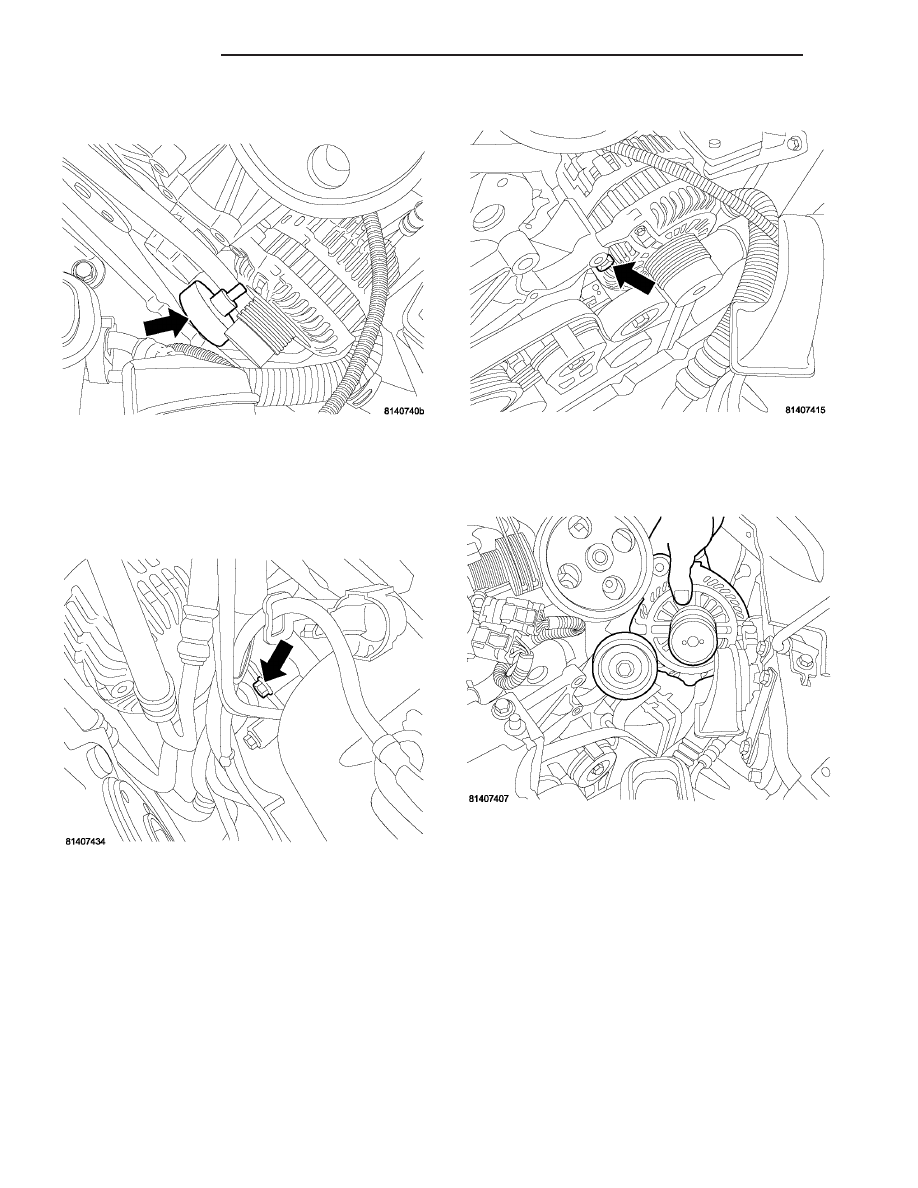

Fig. 15 IDLER PULLEY

Fig. 16 GENERATOR REAR MOUNTING BOLT

Fig. 17 UPPER MOUNTING BOLT

Fig. 18 GENERATOR REMOVE/INSTALL

8F - 22

CHARGING

CS

GENERATOR (Continued)

INSTALLATION

3.5L

(1) Install generator.
(2) Install the 2 lower mounting bolts (Fig. 19).

(3) Install the upper mounting bracket (Fig. 20).
(4) Tighten the 2 lower bolts first, tighten bolts to

54.2 N·m (40 ft. lbs.) then tighten the 2 upper bolts,
tighten bolts to 28.2 N·m (20.8 ft. lbs.)

(5) Connect the generator field circuit wiring con-

nector (Fig. 21). Push the RED locking tab to lock
connector.

(6) Install the B+ terminal nut and wire making

sure the terminal is properly oriented with the anti-
rotation tab (Fig. 5).

(7) Tighten nut to 12.5 N·m (110 in. lbs.).
(8) Install the generator drive belt, refer to (Refer

to

7

-

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS - INSTALLATION).

(9) Install the engine cover.
(10) Connect battery negative cable.

3.8L

(1) Install idler pulley to generator (Fig. 22).
(2) Install assembly to vehicle.

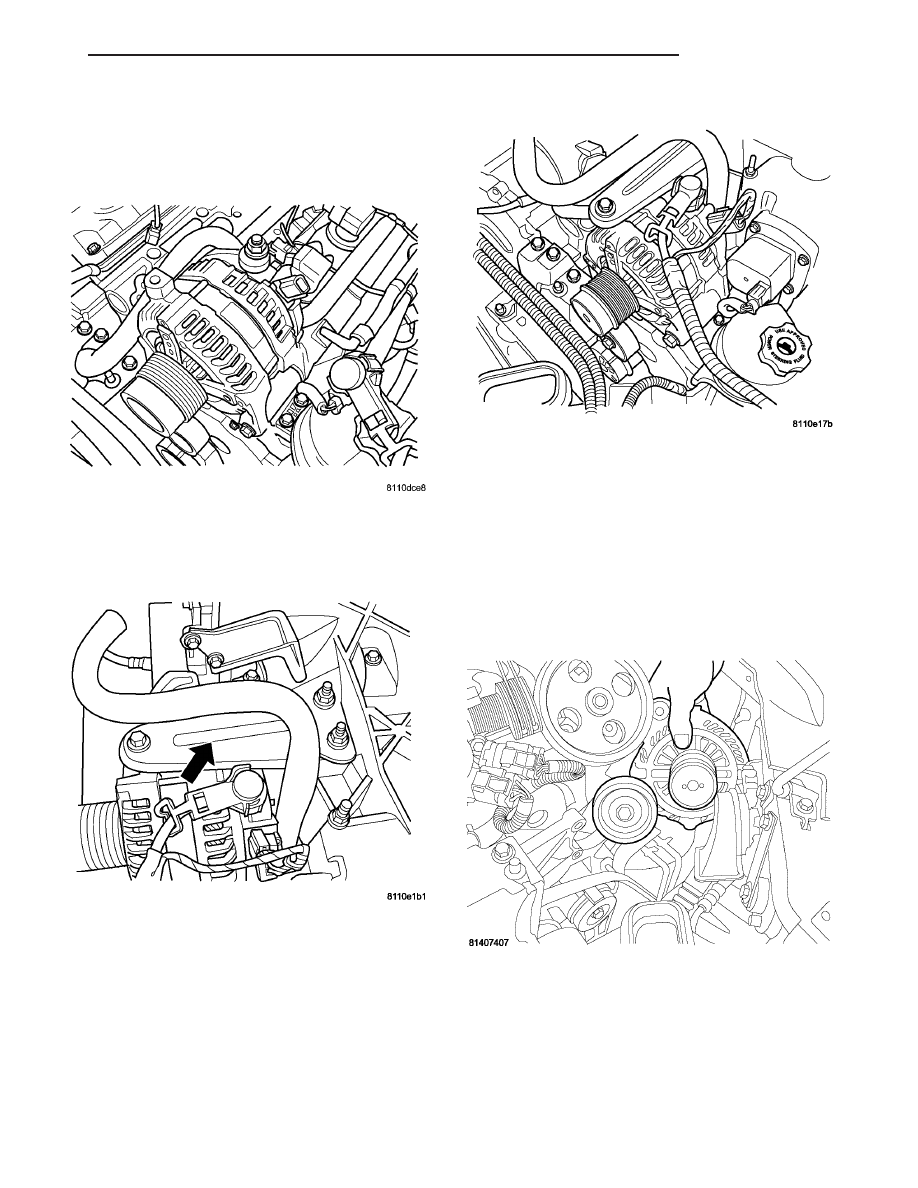

Fig. 19 GENERATOR

Fig. 20 UPPER MOUNTING BRACKET

Fig. 21 POSITIVE BATTERY CABLE & FIELD

CONNECTOR

Fig. 22 GENERATOR REMOVE/INSTALL

CS

CHARGING

8F - 23

GENERATOR (Continued)

(3) Loose install upper mounting bolt (Fig. 23).

(4) Loose install rear mounting bolt (Fig. 24).

(5) Loose install the lower mounting bolt (Fig. 25).

(6) Idler pulley installed (Fig. 26).
(7) Tighten bolts to 54.2 N·m (40 ft. lbs.).

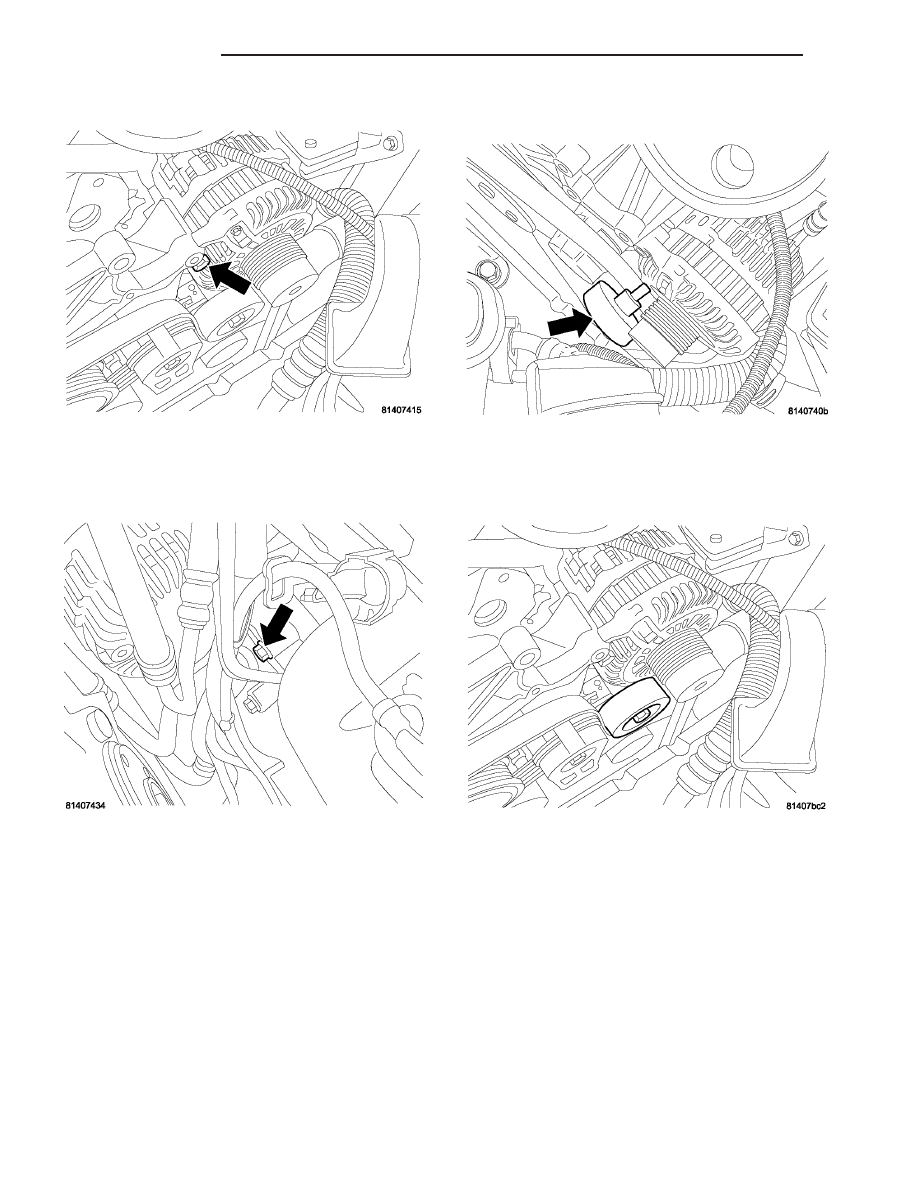

Fig. 23 UPPER MOUNTING BOLT

Fig. 24 GENERATOR REAR MOUNTING BOLT

Fig. 25 IDLER PULLEY

Fig. 26 IDLER PULLEY INSTALLED

8F - 24

CHARGING

CS

GENERATOR (Continued)
