Chrysler Pacifica. Manual - part 281

8.9.4

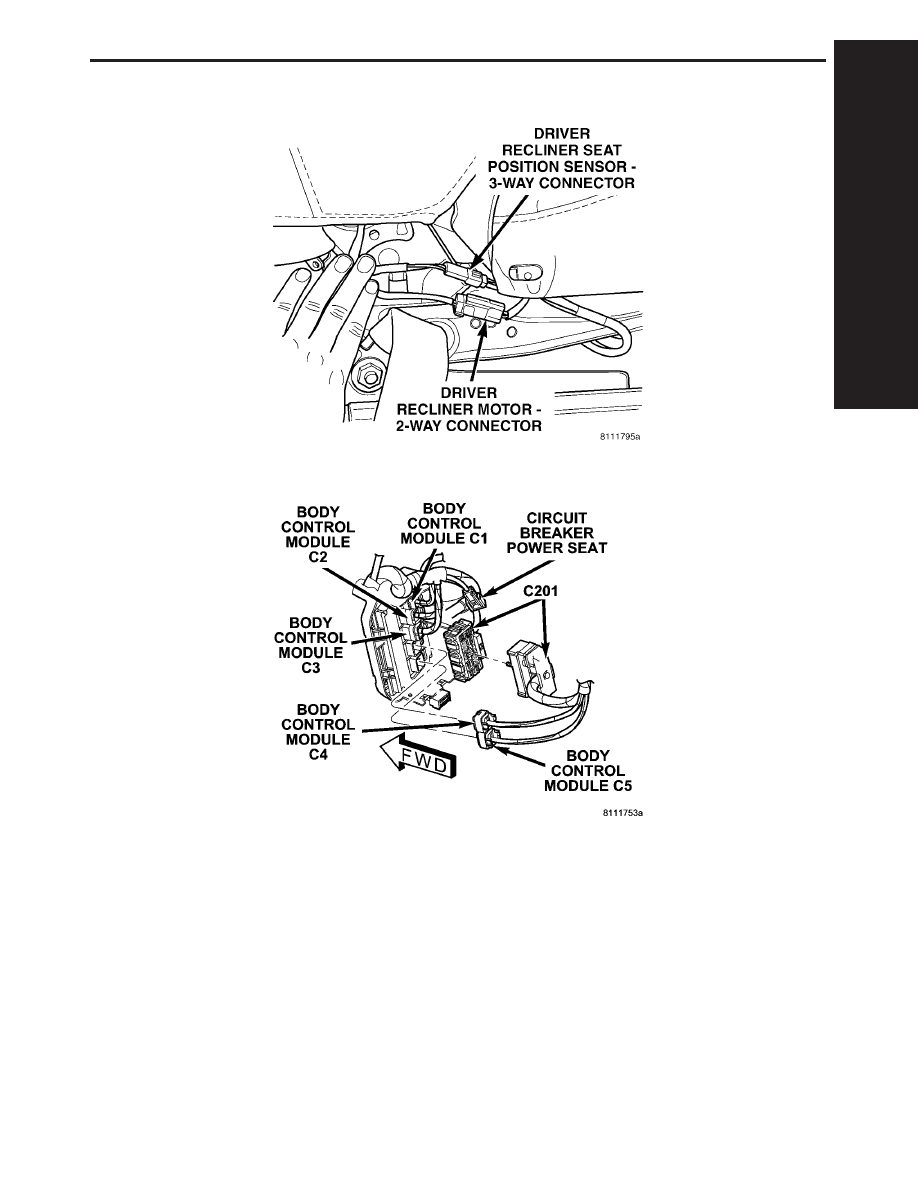

RECLINER MOTOR/SENSOR CONNECTOR

8.9.5

POWER SEAT CIRCUIT BREAKER

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

1121

COMPONENT LOCATIONS

8.10

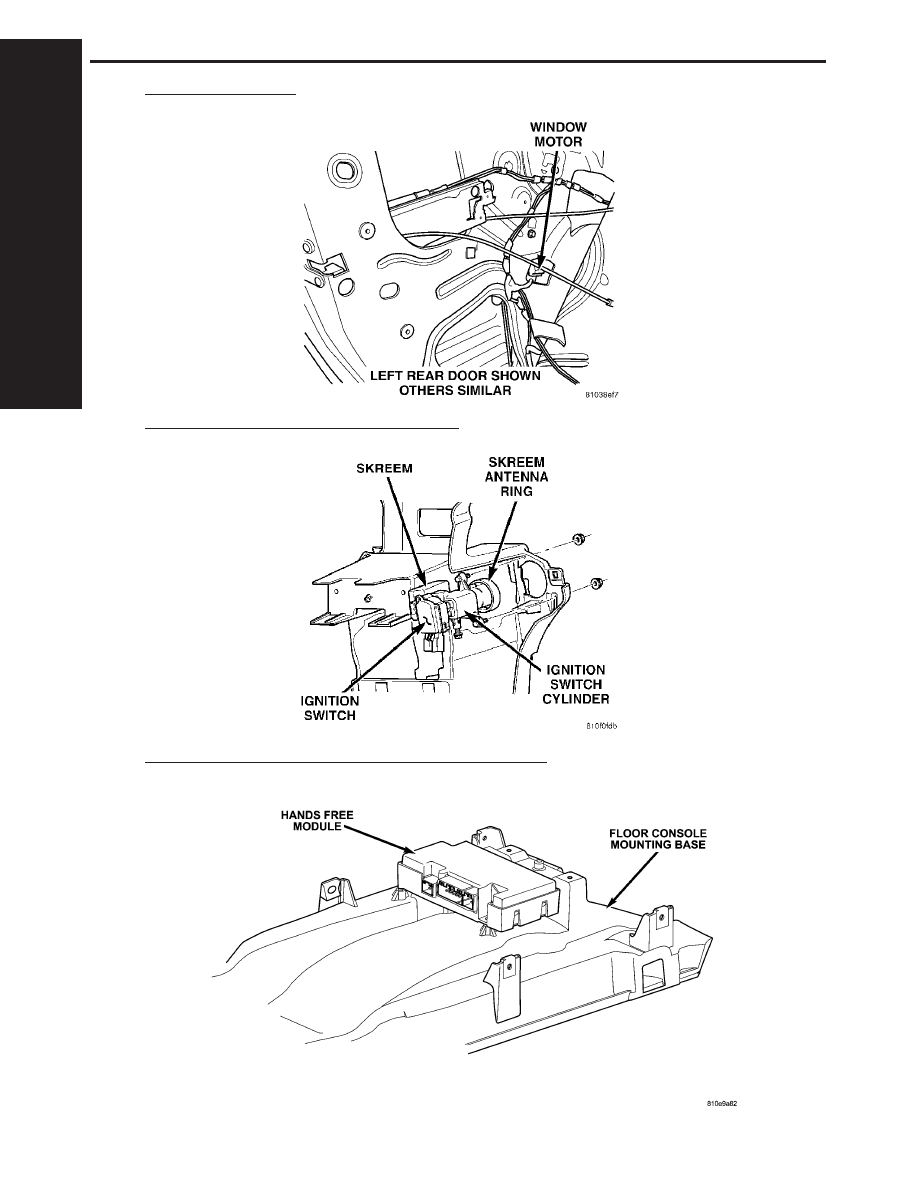

POWER WINDOWS

8.11

SENTRY KEY REMOTE ENTRY MODULE

8.12

TELECOMMUNICATIONS — HANDS FREE SYSTEM

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

1122

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

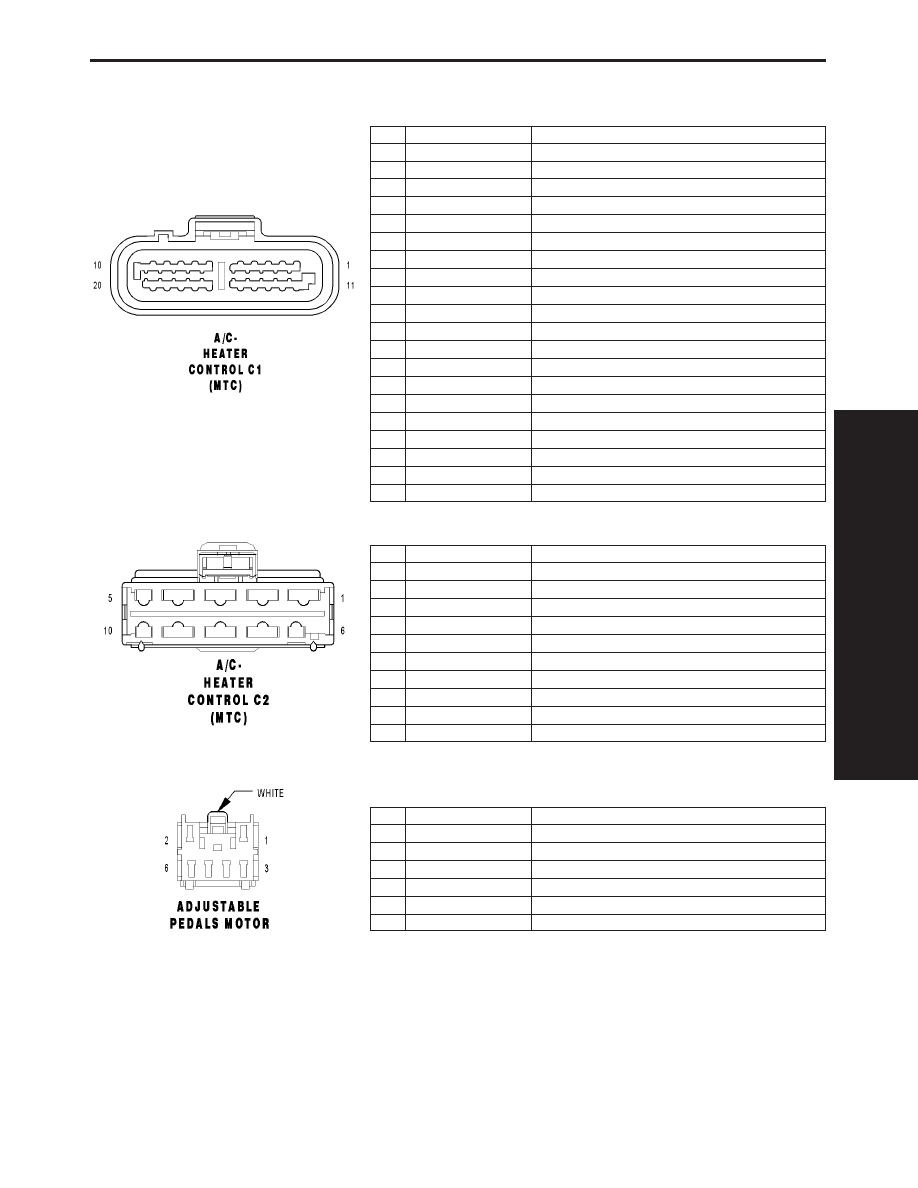

A/C-HEATER CONTROL C1 (MTC) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/OR

GROUND

2

C121 20DB/DG

SENSOR GROUND

3

-

-

4

-

-

5

-

-

6

-

-

7

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

8

-

-

9

C34 22DB/LB

COMMON DOOR DRIVER (B)

10

D25 20WT/VT

PCI BUS

11

-

-

12

-

-

13

F504 20GY/PK

FUSED RUN RELAY OUTPUT

14

E12 20OR/GY

PANEL LAMPS DRIVER

15

C21 22DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

16

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

17

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

18

C35 22LB/OR

FRONT MODE DOOR DRIVER (A)

19

-

-

20

-

-

A/C-HEATER CONTROL C2 (MTC) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

Z134 12BK/LG

GROUND

5

-

-

6

-

-

7

-

-

8

-

-

9

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

10

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

ADJUSTABLE PEDALS MOTOR - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P205 14LG/DB

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 14LG/TN

ADJUSTABLE PEDALS MOTOR REVERSE

3

-

-

4

-

-

5

-

-

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1123

CONNECTOR PINOUTS

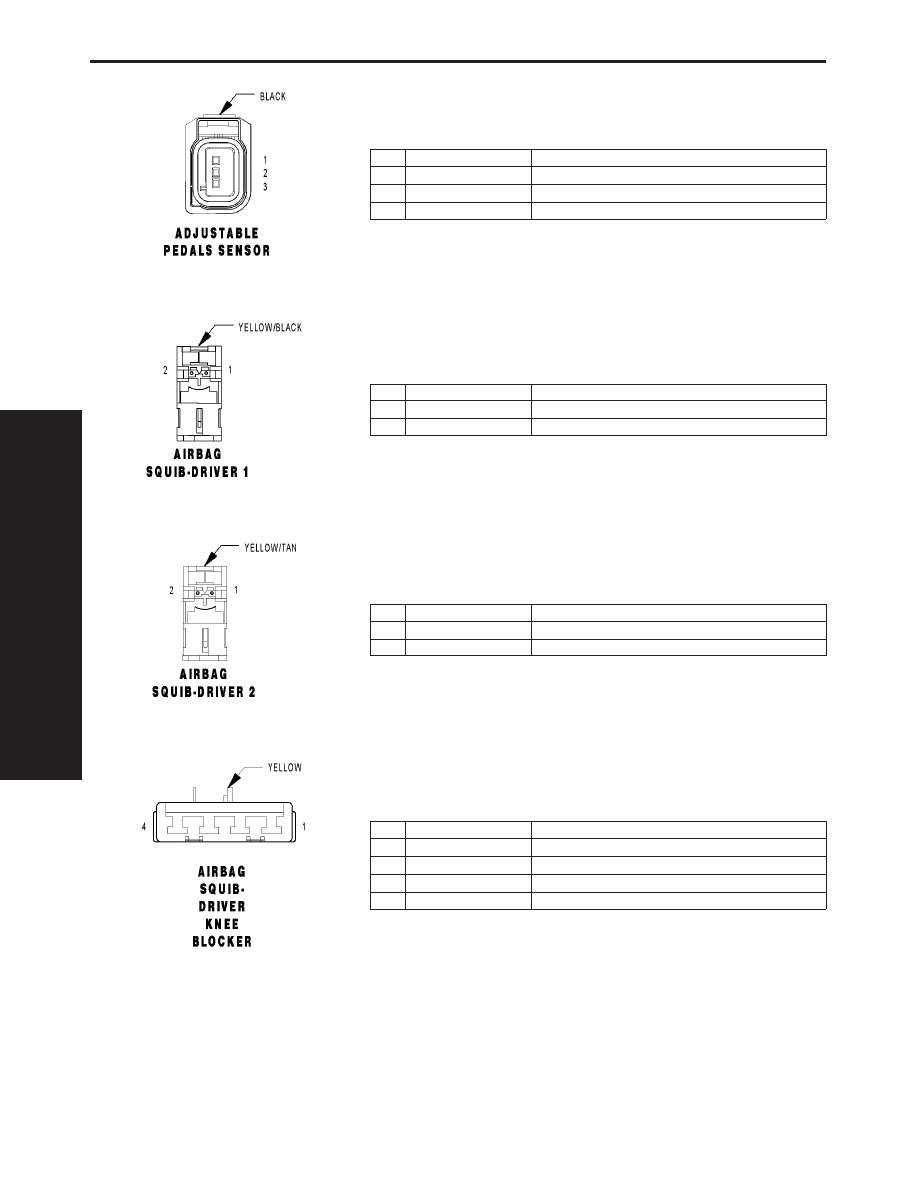

ADJUSTABLE PEDALS SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

G11 20VT/TN

ADJUSTABLE PEDALS SENSOR FEED

2

G12 22VT/BR

ADJUSTABLE PEDALS SENSOR SIGNAL

3

G912 20VT/WT

ADJUSTABLE PEDALS SENSOR RETURN

AIRBAG SQUIB-DRIVER 1 - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 2

AIRBAG SQUIB-DRIVER 2 - YELLOW/TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT

DRIVER SQUIB 2 LINE 1

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 2

AIRBAG SQUIB-DRIVER KNEE BLOCKER - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R9 20LB/YL

DRIVER KNEE BLOCKER SQUIB LINE 1

4

R11 20DB/LB

DRIVER KNEE BLOCKER SQUIB LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1124

CONNECTOR PINOUTS
