Chrysler Stratus Convertible. Manual - part 150

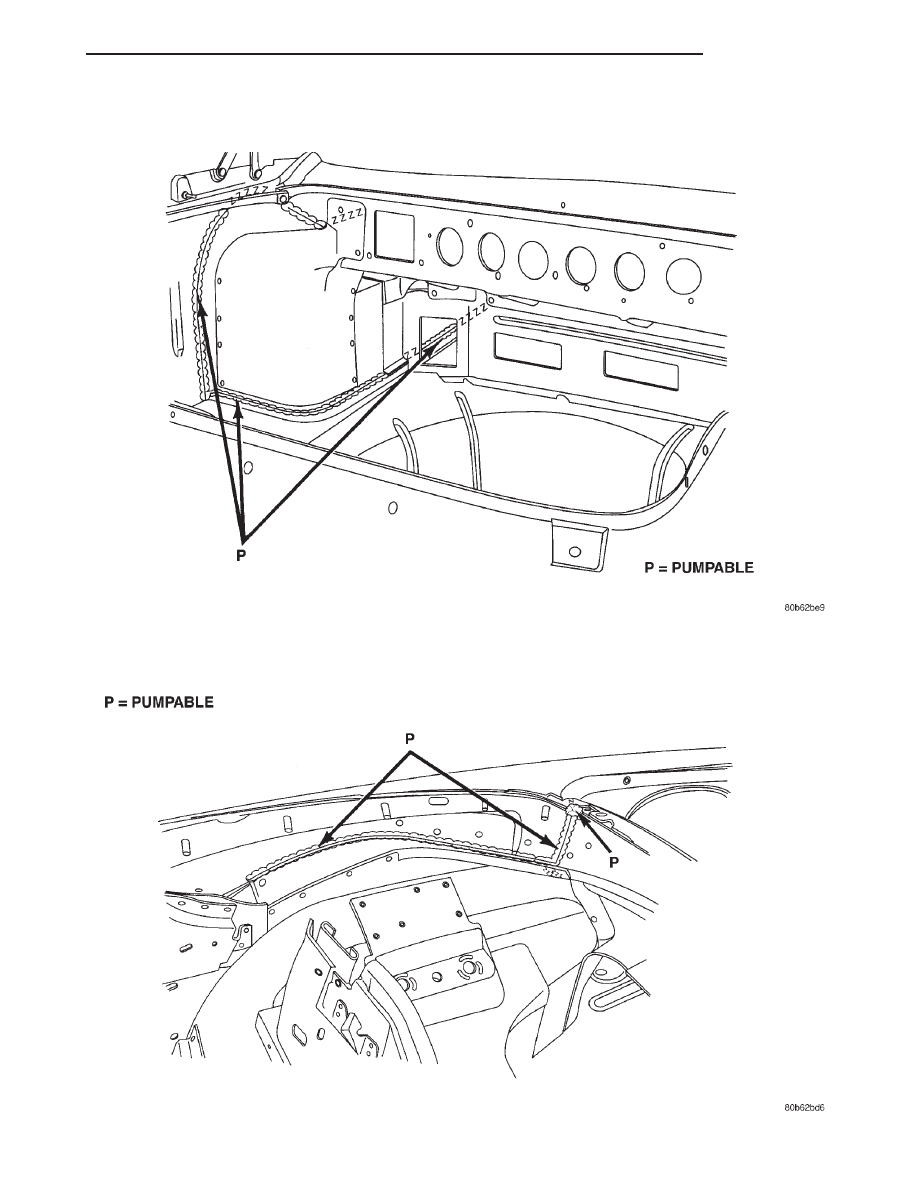

TRUNK FLOOR AREA

TOP WELL AREA

JX

BODY

23 - 133

SPECIFICATIONS (Continued)

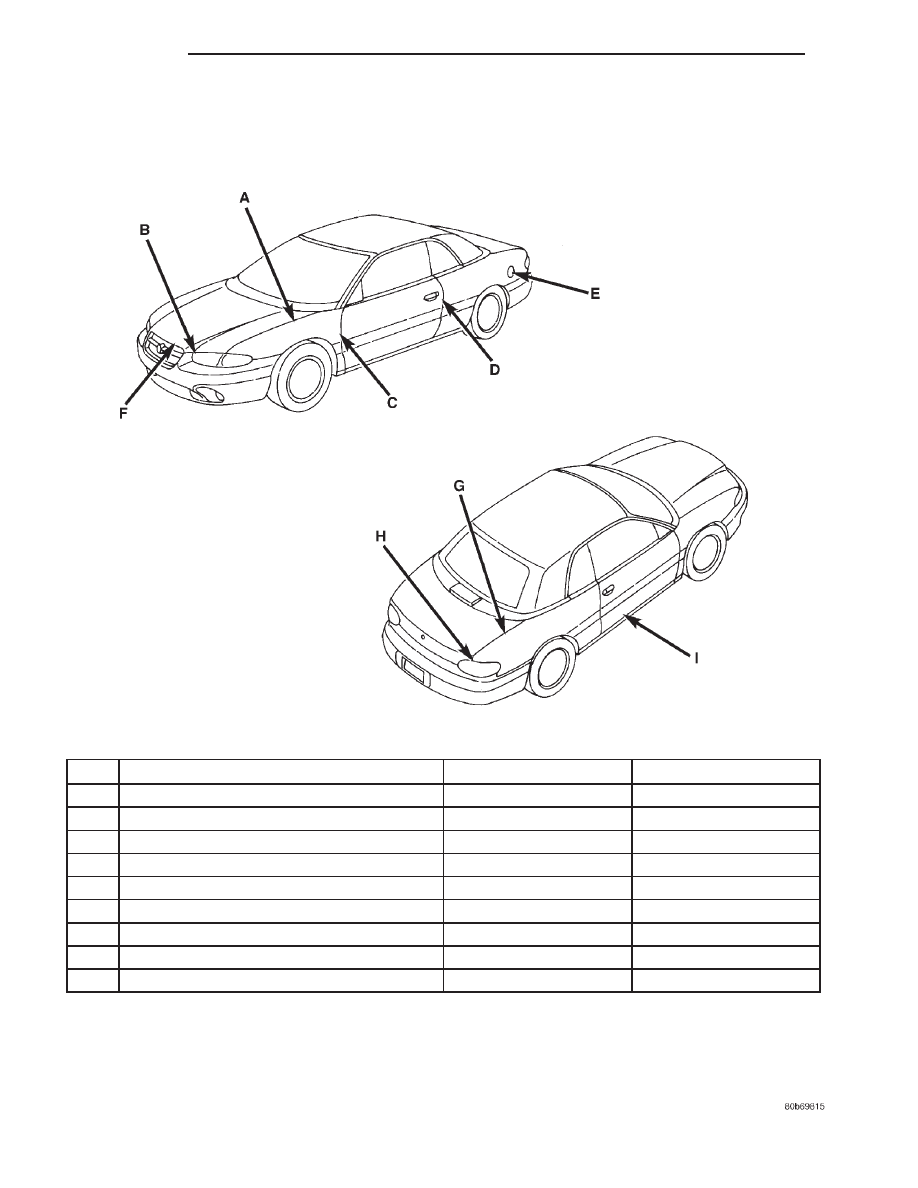

BODY GAP AND FLUSH MEASUREMENTS

BODY GAP AND FLUSH

LOCATION

GAP

FLUSH

A

Hood to Fender

4.0

6

1.0 // 1.0

UFLSH o.75

6

0.5 // 1/0

B

Hood to Fender Fore and Aft

N/A

FLSH

6

1.0

C

Front Door to fender

4.0

6

1.0 // 1.0

FLSH

6

1.0

D

Front Door to Quarter Panel

3.0 + 1.5 / =0.5 // 1.0

FLSH

6

1.0

E

Fuel Filler Door to Quarter

3.0

6

0.75 // 1.0

UFLSH 0.62 @ TOP

F

Fascia to Hood

8.0

6

2.0 // 1.2

OFLSH

6

2.0

G

Decklid to Quarter Panel

4.0

6

1.0 // 1.0

0.75 + 0.5 / -1.0 // 1.0

H

Taillamp to Applique and Decklid

8.0

6

1.0

OFLSH BY DESIGN

I

Front Door to Sill

6.0

6

2.0 // 1.5

6.0 + 0.0 / -1.0

23 - 134

BODY

JX

SPECIFICATIONS (Continued)

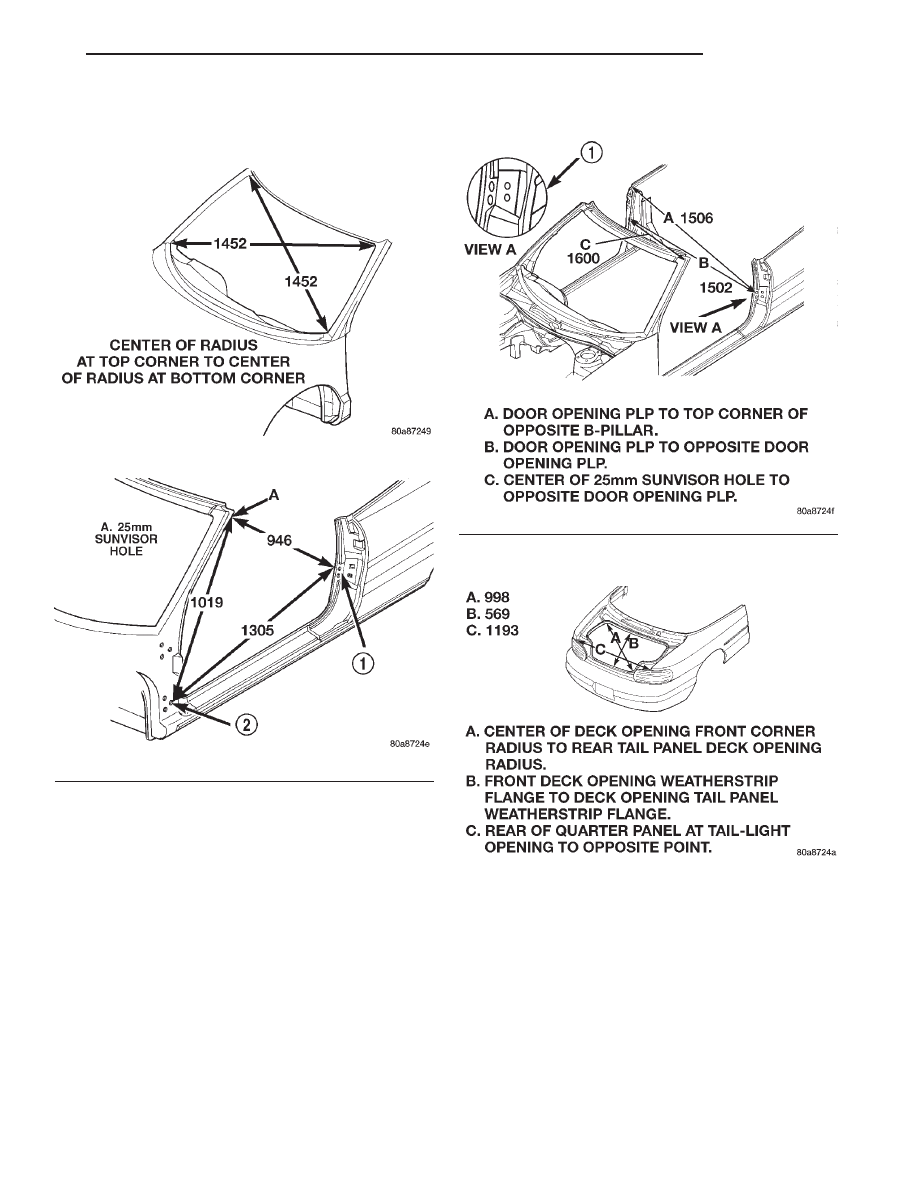

BODY OPENING DIMENSION

WINDSHIELD OPENING

DOOR OPENING

1 – MASTER GAGE SLOT
2 – CENTER REAR HINGE HOLE

CROSS - BODY DIMENSIONS

1 – CENTER OF MASTER GAGE SLOT

TRUNK OPENING

JX

BODY

23 - 135

SPECIFICATIONS (Continued)

TORQUE SPECIFICATIONS

BODY COMPONENTS

DESCRIPTION

TORQUE

Front seat track to floor pan bolts . . . . . . . . 61 N·m

(45 ft. lbs.)

Front seat inboard pivot bolt . . . 40 N·m (30 ft. lbs.)
Front seat frame recliner

housing to seat frame. . . . . 34 N·m (300 in. lbs.)

Front seat recliner to seat cushion frame . . 12 N·m

(9 ft. lbs.)

Front seat recliner

lead screw to seat frame . . 5.3 N·m (33.3 ft. lbs.)

Front seat track to cushion frame bolt . . . . 12 N·m

(9 ft. lbs.)

Front seat back to frame . . . 45.3 N·m (33.3 ft. lbs.)
Front seat back recliner to seat back . . . . . 12 N·m

(9 ft. lbs.)

Front seat belt buckle anchor nut . . . . . . . . 45 N·m

(33 ft. lbs.)

Front seat belt retractor bolt . . . . . . . . . . 16.2 N·m

(12 ft. lbs.)

DESCRIPTION

TORQUE

Front seat belt buckle anchor bolt . . . . . . . . 40 N·m

(29 ft. lbs.)

Front door hinge to hinge pillar bolt . . . . . . 28 N·m

(21 ft. lbs.)

Front door hinge to door nuts and bolt . . . . 28 N·m

(21 ft. lbs.)

Front door latch striker . . . . . . . 28 N·m (20 ft. lbs.)
Front seat rear outboard

seat track to floor pan bolts . . . . . . . . . . 28 N·m

(20 ft. lbs.)

Decklid latch striker . . . . . . . . . 22 N·m (16 ft. lbs.)
Lower seat belt anchor

and seat belt buckle . . . . . 45.3 N·m (33.3 ft. lbs.)

Rear inner seat belt assembly . . . . . . . . . . . 40 N·m

(350 in. lbs.)

Seat belt fasteners is . . . . . . . 40 N·m (350 in. lbs.)
Rear door glass to regulator bolt . . . . . . . . . 11 N·m

(105 in. lbs.)

Rear door hinge to B-pillar bolt . . . . . . . . . . 28 N·m

(20 ft. lbs.)

Rear door hinge to door bolt . . . 28 N·m (20 ft. lbs.)
Rear door latch striker . . . . . . . 28 N·m (20 ft. lbs.)

23 - 136
