(5) Engage lock and latch rods to clips on inner

door panel.

(6) Connect lock rod from lock button bellcrank.
(7) Adjust door latch.
(8) Verify operation of door latch. Readjust if nec-

essary.

(9) Install door trim panel and watershield.

DOOR LATCH STRIKER

REMOVAL

(1) Mark outline of door latch striker on B-pillar to

aid in installation.

(2) Remove screws attaching door latch striker to

B-pillar (Fig. 35).

(3) Remove latch striker from vehicle.

NOTE: Be sure to check for any shims between
door latch striker and B-pillar. If any shims are
found, they must be reinstalled with the new door
latch striker to maintain proper door operation.

INSTALLATION

(1) Position door latch striker and any shims on

vehicle.

(2) Loosely install screws attaching latch striker to

B-pillar.

(3) Align latch striker to marks on B-pillar made

previously.

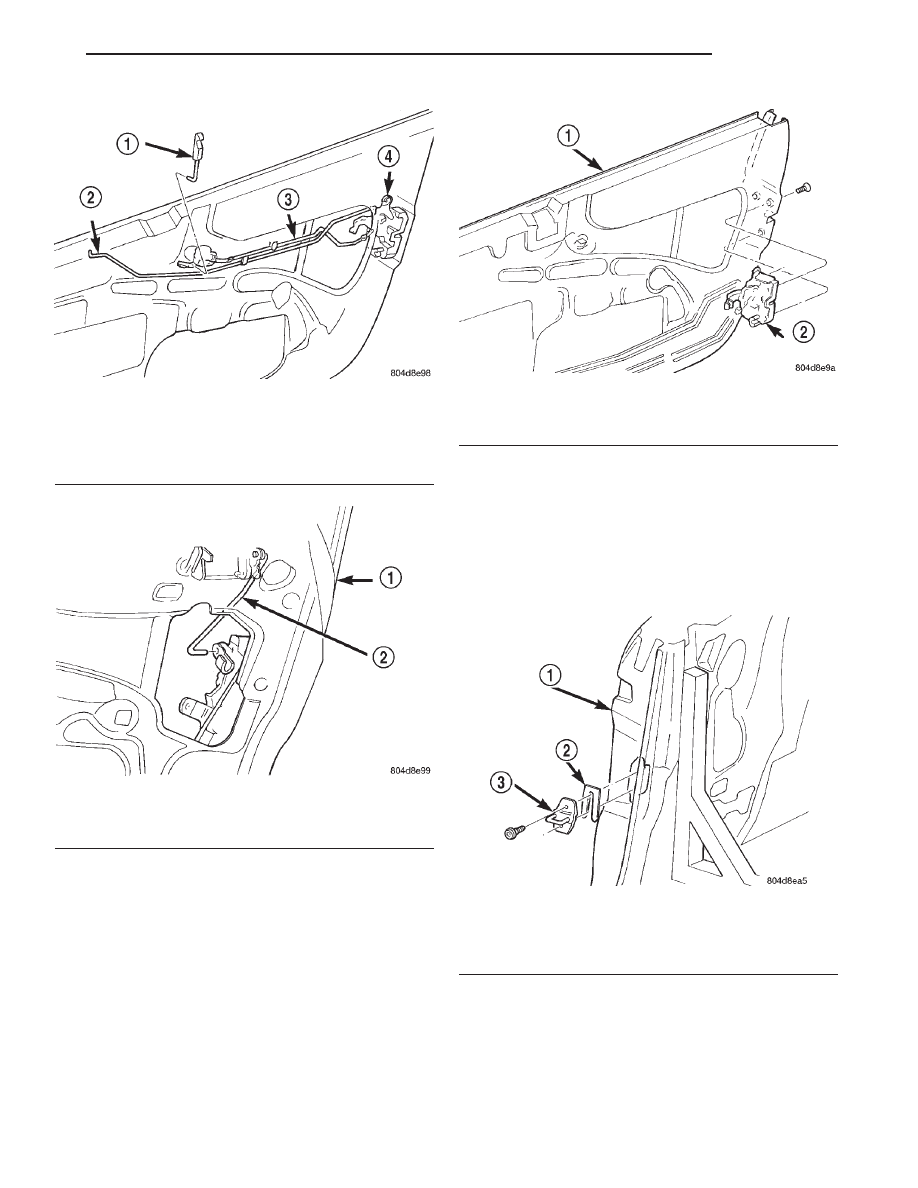

Fig. 32 Latch and Lock Rod Clips

1 – INSIDE LOCK BUTTON
2 – LATCH ROD
3 – LOCK ROD
4 – DOOR LATCH

Fig. 33 Lock and Latch Rods At Door Latch

1 – DOOR
2 – DOOR LATCH ROD

Fig. 34 Door Latch

1 – DOOR
2 – DOOR LATCH

Fig. 35 Door Latch Striker

1 – B-PILLAR
2 – SHIM
3 – DOOR LATCH STRIKER

JX

BODY

23 - 49

REMOVAL AND INSTALLATION (Continued)

(4) Tighten all fasteners.
(5) Verify door fit and operation. Adjust door latch

striker as necessary.

LOCK BUTTON BELL CRANK

REMOVAL

(1) Remove door trim panel.
(2) Disengage clip holding lock linkage to bell

crank.

(3) Rotate bell crank until retaining ears align

with slots in door panel.

(4) Remove bell crank from door (Fig. 36).

INSTALLATION

(1) Place bell crank into position.
(2) Rotate bell crank until retaining ears align

with slots in door panel.

(3) Engage clip attaching lock linkage to bell

crank.

(4) Install door trim panel.

DOOR CHECK STRAP

REMOVAL

(1) Remove door trim panel.
(2) Remove

watershield

as

necessary

to

gain

access.

(3) Remove bolts attaching check strap to lower

A–pillar.

(4) Remove bolts attaching check strap to door end

frame (Fig. 37).

(5) Remove door check strap from vehicle.

INSTALLATION

(1) Position door check strap on vehicle.
(2) Install bolts attaching check strap to door end

frame.

(3) Install bolts attaching check strap to lower

A-pillar.

(4) Install watershield.
(5) Install door trim panel.

DOOR

REMOVAL

NOTE: The retaining clips used on the door hinge
pins are not to be reused. Verify availability prior to
proceeding.

(1) Open and support door on a suitable lifting

device.

(2) Disengage wire connector at hinge pillar.
(3) Remove bolts attaching door check strap to

hinge pillar.

(4) Remove clip attaching hinge pin in lower door

hinge.

(5) Remove pin from lower hinge (Fig. 38).
(6) Remove clip attaching hinge pin in upper

hinge.

(7) Remove pin from upper hinge (Fig. 38).
(8) Remove door from vehicle.

INSTALLATION

(1) Apply Mopar

t Multi-mileage Grease to inside

of door hinge bushings.

(2) Position door on vehicle and install pin in

upper hinge. Align knurling on hinge pin with the

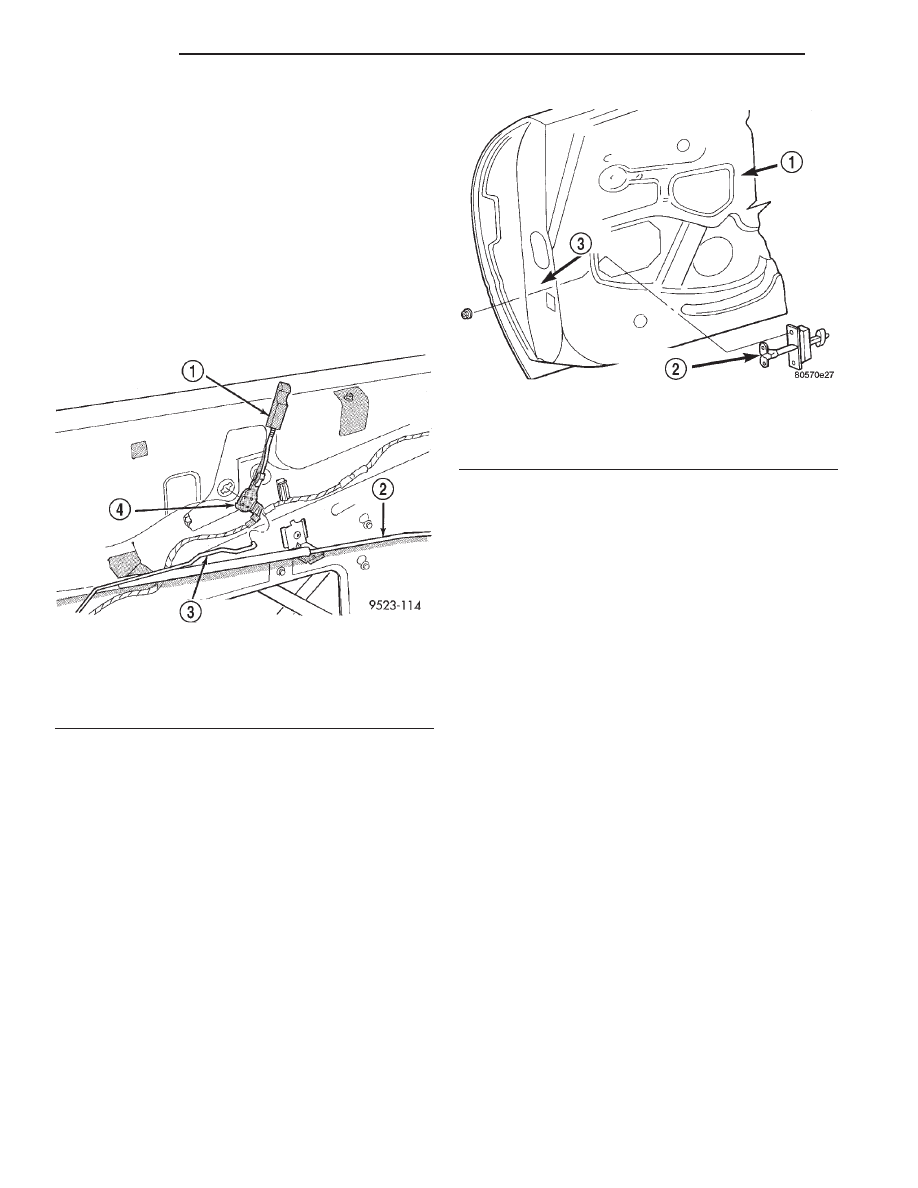

Fig. 36 Lock Button Bell Crank – Typical

1 – LOCK BUTTON
2 – LATCH LINKAGE
3 – LOCK LINKAGE
4 – BELL-CRANK

Fig. 37 Door Check Strap

1 – DOOR
2 – DOOR CHECK STRAP
3 – DOOR FACE

23 - 50

BODY

JX

REMOVAL AND INSTALLATION (Continued)

grooves in the door hinge prior to driving in the
hinge pin.

(3) Install pin in lower hinge.

NOTE: Verify that head of each hinge pin is fully
seated into door hinge.

(4) Install new clip attaching hinge pin in upper

hinge.

(5) Install new clip attaching pin in lower hinge.
(6) Install bolts attaching door check strap to

hinge pillar.

(7) Engage wire connector at hinge pillar.

DOOR HINGE

NOTE: If both hinges on one door are to be
replaced, remove and install one hinge completely
prior to beginning the second hinge.

REMOVAL

(1) Open and support door on a suitable lifting

device.

(2) Remove bolts attaching door check strap to

lower A–pillar for greater access, if necessary.

(3) Mark position of hinge on both the door end

frame and lower A–pillar to ease installation.

(4) Remove bolts attaching hinge to door end

frame (Fig. 39).

(5) Remove bolts attaching hinge to lower A–pillar.
(6) Remove door hinge from vehicle.

INSTALLATION

CAUTION: When installing a new hinge, make sure
that the head of each hinge pin is fully seated into
the door hinge. Also, remove the plastic shipping
clip and replace it with the correct metal retaining
clip once the hinge pin is seated.

(1) If necessary, paint new door hinge prior to

installation.

(2) Position door hinge on vehicle.
(3) Loosely install bolts attaching hinge to lower

A–pillar.

(4) Loosely install bolts attaching hinge to door

end frame.

(5) Align hinge to marks made previously and

tighten all bolts.

(6) Install bolts attaching door check strap to

lower A–pillar, if removed previously.

(7) Verify door fit and operation. Adjust door hinge

for proper door alignment, if necessary.

DOOR OUTER BELT WEATHERSTRIP

REMOVAL

(1) Remove door glass.
(2) Remove screws attaching outer belt weather-

strip to outer door panel (Fig. 40).

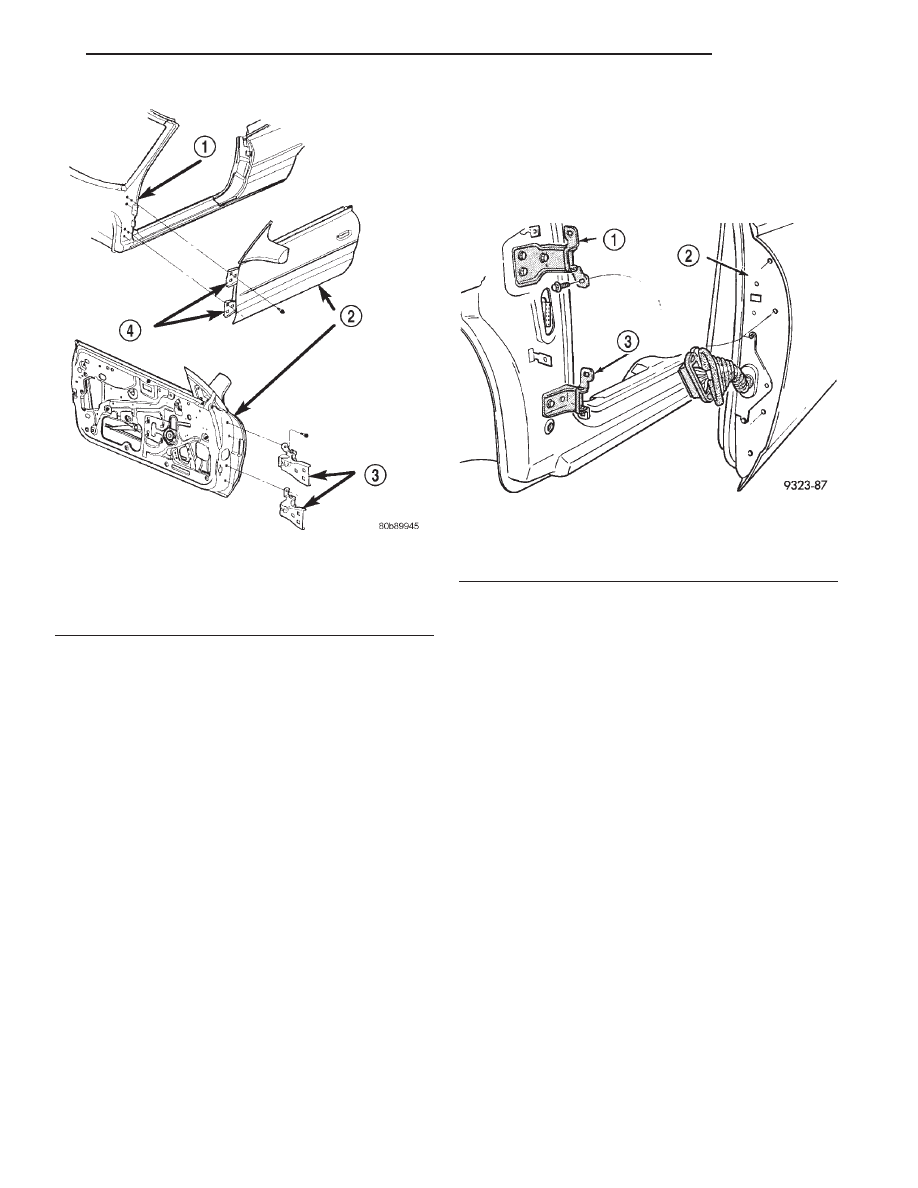

Fig. 38 Door

1 – HINGE PILLAR
2 – DOOR
3 – HINGES
4 – HINGES

Fig. 39 Door and Hinge – Typical

1 – UPPER HINGE
2 – FRONT DOOR
3 – LOWER HINGE

JX

BODY

23 - 51

REMOVAL AND INSTALLATION (Continued)

(3) Remove outer belt weatherstrip from the vehi-

cle.

INSTALLATION

(1) Position outer belt weatherstrip on vehicle.
(2) Install screws to hold outer weatherstrip to

outer door panel.

(3) Install door glass.

DOOR OPENING TRIM WELT

REMOVAL

(1) Using trim stick, special tool C-4755, remove

one end of door opening trim welt from door opening
flange.

(2) Remove welt from vehicle (Fig. 41).

INSTALLATION

(1) Position door opening trim welt on vehicle.
(2) Butt end of welt to edge of header/A–pillar

weatherstrip.

(3) Push door opening welt onto door opening

flange.

DOOR INNER BELT WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Pull upward on rear edge of inner belt weath-

erstrip (Fig. 42).

(3) Remove weatherstrip from vehicle.

INSTALLATION

(1) Start leading edge of weatherstrip on vehicle.
(2) Press the leading edge of the weatherstrip for-

ward until edge is tight to the mirror flag.

(3) Press weatherstrip into position on door panel.
(4) Install door trim panel.

DOOR GLASS

REMOVAL

(1) Remove door trim panel and watershield.
(2) Remove inner door belt weatherstrip.
(3) Loosen inner belt stabilizer (Fig. 43).
(4) Remove door speaker, if so equipped.
(5) Lower door glass to access glass attachment

bolts.

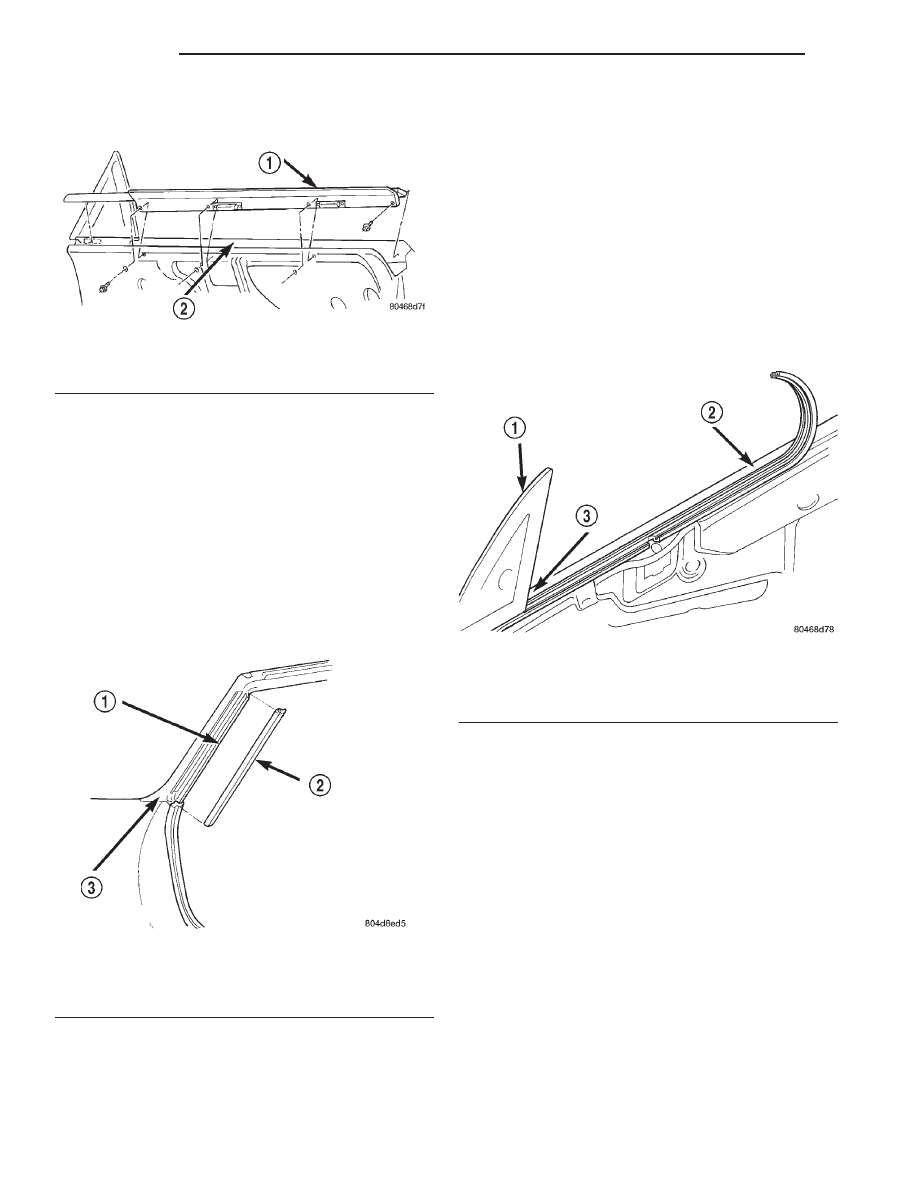

Fig. 40 Door Outer Belt Weatherstrip

1 – DOOR OUTER BELT WEATHERSTRIP
2 – OUTER DOOR PANEL

Fig. 41 Door Opening Trim Welt

1 – DOOR OPENING FLANGE
2 – DOOR OPENING TRIM WELT
3 – HEADER A-PILLAR WEATHERSTRIP

Fig. 42 Door Inner Belt Weatherstrip

1 – MIRROR FLAG/GLASS CHANNEL
2 – INNER BELT WEATHERSTRIP
3 – START THIS END FIRST

23 - 52

BODY

JX

REMOVAL AND INSTALLATION (Continued)
